مجموعة محول القرب من بنتلي نيفادا 330881-28-04-145-03-02

نظرة عامة على المنتج

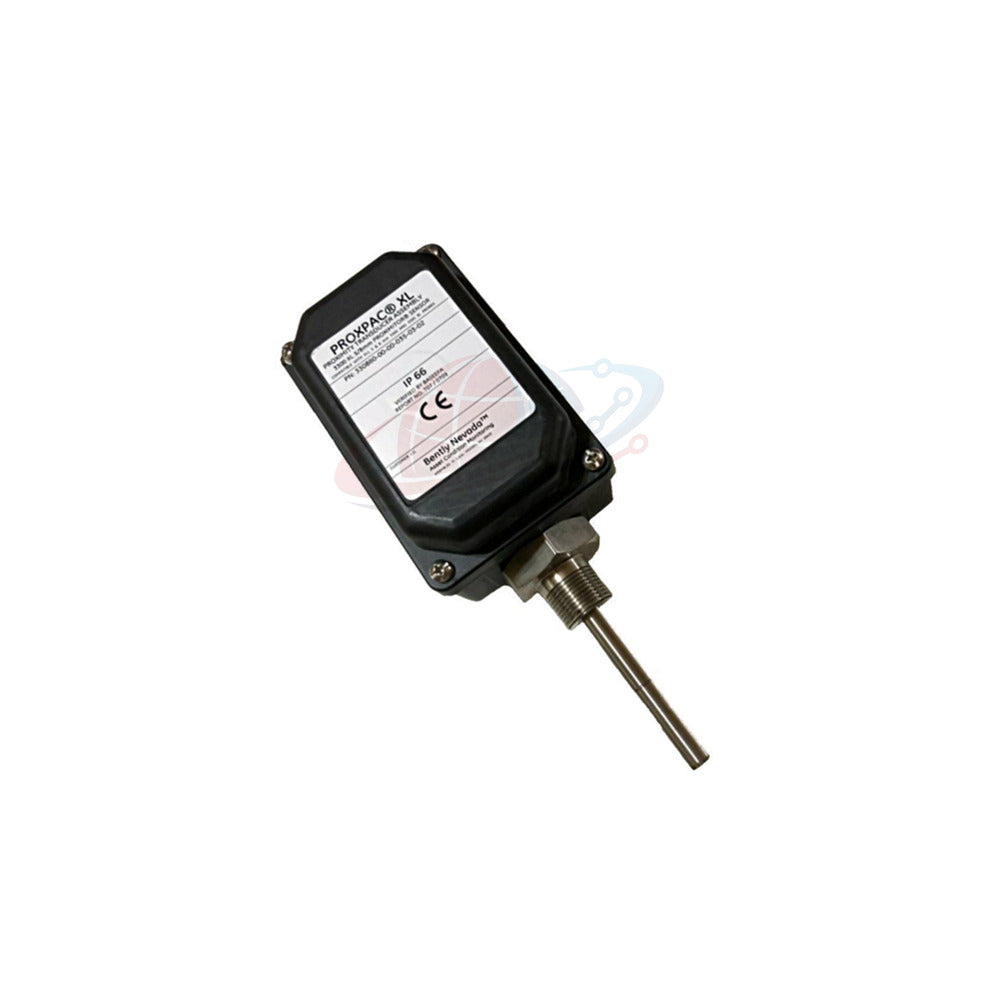

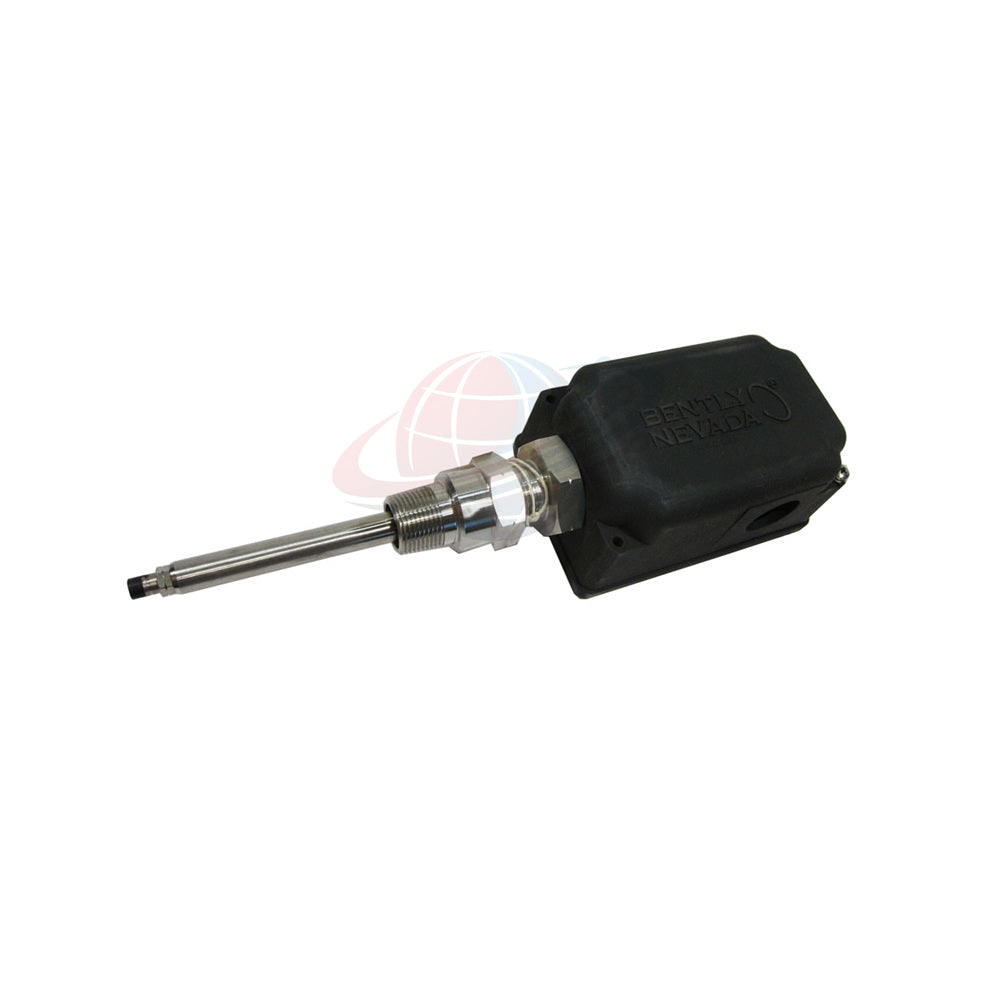

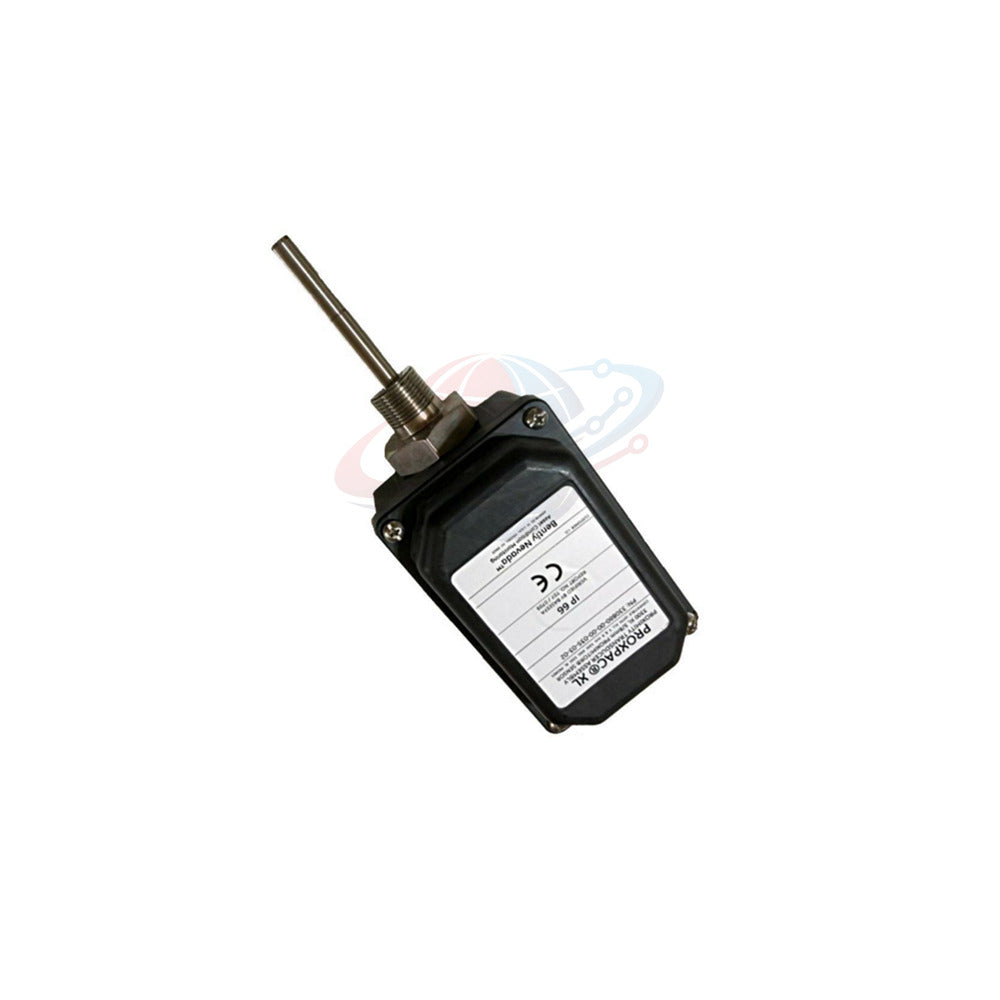

يُعد 330881-28-04-145-03-02 مجموعة متقدمة وشديدة التحمل من مجسات القرب PROXPAC XL، صممتها Bently Nevada. يتميز هذا النظام المتكامل بغطاء غير معدني من مادة كبريتيد البوليفينيلين (PPS) المقوى بالزجاج، ومقاوم للأشعة فوق البنفسجية (UV)، ويحتوي على ألياف موصلة. صُنع هذا المنتج في الولايات المتحدة الأمريكية، ويضم مسبار قرب 3300 XL بحجم 8 مم داخل غلاف احتواء قابل للتعديل ومقاوم للعوامل الجوية، لتوفير حماية ميكانيكية استثنائية.

رؤية Global PLC Spare HUB

يُعد Bently Nevada 330881-28-04-145-03-02 حلاً مفضلاً للبنية التحتية الميدانية للآلات الدوارة الحيوية. يُبسّط دمج مسبار القرب مباشرة داخل غلاف PROXPAC عملية التثبيت الهيكلي مع حماية وصلة الكابل ثلاثي المحاور الحساسة. يعتمد مهندسو المصانع على هذا الإعداد المحدد للتغلغل بعمق 145 مم لنشر مستشعرات التيار الدوامي بأمان في التدفقات الكيميائية القاسية أو بيئات أبراج التبريد الرطبة دون التضحية بسلامة الحلقة.

توافق المعدات والتطبيقات

تتكامل مجموعة مجسات القرب المتينة هذه بسلاسة مع الأصول الصناعية الأساسية:

• مراوح سحب الهواء ومراوح الدفع القسرية ذات السعة العالية في أبراج التبريد
• مضخات عملية طرد مركزي متعددة المراحل وحلقات تغذية الغلايات
• أغطية المحامل الرئيسية في التوربينات البخارية أو الغازية الصناعية
• محامل المحركات الكهربائية ذات الإطار الكبير والضواغط التوربينية عالية السرعة
• شاشات اهتزاز Bently Nevada 3500/42M القياسية أو حلقات Proximitor

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 330881-28-04-145-03-02
• السلسلة: مجسات القرب PROXPAC XL
• مادة الغلاف: كبريتيد البوليفينيلين (PPS) المقوى بالزجاج مع ألياف موصلة
• مادة مجموعة الجلبة: مكونات من الفولاذ المقاوم للصدأ AISI 304 و 303
• نطاق القياس الخطي: 2 مم (80 ميل)، يمتد من 0.25 مم إلى 2.3 مم من الهدف
• عامل القياس التزايدي (ISF): 7.87 فولت/مم (200 ملي فولت/ميل) ±5% على مدى درجة حرارة التشغيل
• نطاق استجابة التردد: من 0 إلى 10 كيلو هرتز؛ توهين +0، -3 ديسيبل عبر أقصى توصيلات ميدانية
• متطلبات الطاقة: -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (غير محجوب)، الحد الأقصى للاستهلاك 12 مللي أمبير
• مقاومة نظام الخرج: مسار خرج تناظري اسمي 50 أوم
• الحد الأدنى لمتطلبات الهدف: هدف مسطح 15.2 مم (0.6 بوصة) أو قطر عمود 50.8 مم (2.0 بوصة)
• الحد الأقصى لدرجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +350 درجة فهرنهايت) التصنيف الأساسي
• تصنيف الحماية من الدخول: حاصل على شهادة IP66 للتحقق من الغبار والرطوبة من BASEEFA
• مقاومة الصدمات الميكانيكية: حاصل على شهادة تحمل صدمات بقوة 4 جول في درجات الحرارة القصوى

توزيع التكوين

يشير التوليف الرقمي الحرفي لهذا الموديل 330881 إلى الخصائص الميكانيكية التالية:

• 330881 - غلاف مجس القرب PROXPAC XL الأساسي
  • 28 - خيار المسبار والاعتمادات
    • مسبار قرب 3300 XL 8 مم مع شهادات شاملة للمناطق الخطرة
  • 04 - خيار محول الوقوف
    • محول وقوف ميكانيكي مدمج 40 مم
  • 145 - خيار اختراق المسبار
    • عمق إدخال جلبة ممتدة 145 مم في غلاف الآلات
  • 03 - خيار التجهيزات
    • مجهز بتركيب واحد M20 لقنوات التوصيل وسدادتين واقيتين
  • 02 - خيار خيط التثبيت
    • وصلة اتصال عملية قياسية 3/4-14 NPT

إرشادات التركيب والهندسة

• شد صامولة تثبيت الغلاف الرئيسي إلى 29.5 نيوتن متر (260 رطل/بوصة) بالضبط أثناء التركيب الهيكلي.
• أحكم ربط صامولة قفل جلبة المسبار الداخلية بشدة إلى 39.3 نيوتن متر (350 رطل/بوصة) لتثبيت الفجوة.
• اضبط فجوة التركيب بدقة على 1.27 مم (50 ميل) أو حوالي -9 فولت تيار مستمر لتتبع الاهتزاز الشعاعي.
• تجنب التعرض المطول لدرجات حرارة أقل من -34 درجة مئوية للحفاظ على الخصائص المرنة للأختام الضاغطة.
• حدد أطوال الأسلاك الميدانية بحد أقصى 305 أمتار (1000 قدم) عبر كابل ثلاثي قياسي 16-24 AWG.

قدرات التشخيص

• يُمكّن تسجيل الاهتزاز الشعاعي الديناميكي عالي التردد حتى 10 كيلو هرتز لتشخيص عدم التوازن.
• يتتبع حركة خط منتصف العمود الدقيقة داخل محامل الغشاء السائل للكشف عن أخطاء المحاذاة.
• يحمي موصل ClickLoc المصنوع من النحاس المطلي بالذهب من ضوضاء الإشارة الناتجة عن الرطوبة.
• يحافظ على مراجع تحديد الموضع المحورية المثالية لتحليل تآكل محمل الدفع على المدى الطويل.

مقارنة النماذج وتوصية فنية

حلل المواصفات الأبعاد قبل تعديل تصميمات أجهزة النظام:

• النموذج الحالي: 330881-28-04-145-03-02 (اختراق 145 مم، طقم تركيب M20، مسبار 3300 XL 8 مم)
• النموذج البديل: 330881-16-16-04-132-03-02 (اختراق 132 مم، طقم تركيب M20، مسبار 3300 XL 8 مم)

توصية هندسية: يستخدم كلا التكوينين نفس محول الوقوف 40 مم ومنافذ الدخول المترية M20. ومع ذلك، يتميز البديل الآخر بوجود جلبة اختراق أقصر بطول 132 مم مقارنة بالجلبة 145 مم في النموذج الحالي. إذا تغيرت مساحة التركيب لديك بسبب تعديلات الغلاف الهيكلي أو أعمال عزل محلية، فتحقق من أن طول الجلبة 145 مم لن يلامس مكونات الدوار المتحركة أثناء تشغيل الآلات الساخنة.

الشحن، اللوجستيات، والضمان

• معايير التعبئة والتغليف: وحدة جديدة تمامًا، مختومة من المصنع الأصلي في عبوة أصلية فاخرة
• سياسة الضمان: ضمان صناعي شامل لمدة 12 شهرًا ساري المفعول من تاريخ الإرسال
• المهلة الزمنية للتسليم: إرسال آمن من المستودع خلال 24 إلى 48 ساعة من تسوية الطلب
• شركاء الشحن السريع الدوليون: يتم التعامل مع النقل الدولي السريع عبر FedEx و UPS و DHL

الأسئلة المتكررة

ماذا يحدث إذا انخفض جهد الإمداد ليصبح أكثر إيجابية من -23.5 فولت تيار مستمر عند استخدام حواجز السلامة؟

سيؤدي التشغيل عند مستوى جهد أكثر إيجابية إلى ضغط النطاق الخطي لحلقة مستشعر التيار الدوامي.

لماذا يعتبر خيار خيط التثبيت 3/4-14 NPT إلزاميًا لتكوين PROXPAC هذا؟

يتطلب النظام هذا النوع من الخيط كلما كان رمز خيار طول المحول المستقل غير صفري.

كيف يتحمل جسم PPS غير المعدني الصدمات الشديدة في درجات حرارة منخفضة تحت الصفر؟

يتم اعتماد PPS المقوى بالزجاج من قبل BASEEFA لتحمل صدمات ميكانيكية مزدوجة بقوة 4 جول حتى -39 درجة مئوية.

هل يمكنني استخدام سلك تمديد قياسي ثنائي الموصل لتمديد أسلاك المسبار الميدانية إلى الشاشة؟

لا، يجب عليك استخدام كابل ثلاثي المحاور محمي عالي الجودة بثلاثة موصلات للحفاظ على مقاييس الإشارة عالية التردد حتى 10 كيلو هرتز.

ما هي أقصى قوة شد مسموح بها على مجموعة الكابل ثلاثي المحاور الداخلية؟

يسمح التصميم الهيكلي بقوة شد قصوى تبلغ 330 نيوتن (75 رطل) بين كابل المسبار والغطاء الفولاذي.

دليل الشراء والاختيار

• الخطوة 1: تحقق من صناديق التوصيل الميدانية الخاصة بك لمعرفة ما إذا كنت بحاجة إلى تركيب M20 المحدد المقدم في المجموعة 03.
• الخطوة 2: احسب السماكة الدقيقة لطبقة العزل الخاصة بك للتأكد من أن الوقوف 40 مم كافٍ.
• الخطوة 3: تأكد من أن قطر العمود المستهدف يفي بالحد الأدنى 50.8 مم لتجنب الخطأ العابر للمحور.
• الخطوة 4: اتصل بقسم المبيعات الفنية لدينا بمتطلبات رمز الجزء الخاص بك لتأمين شحن عالمي سريع.
