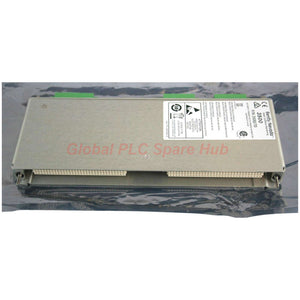

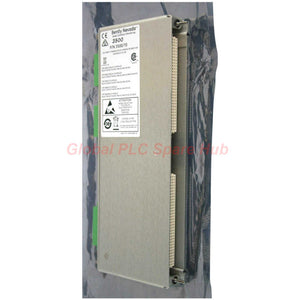

106M2686-00 جهاز مراقبة سرعة النبض الترددي Bently Nevada 3500/70

نظرة عامة على المنتج

• وحدة 106M2686-00 هي وحدة مراقبة متخصصة Bently Nevada 3500/70.
• مصممة للآلات الترددية، وتتبع بيانات النبض والسرعة الحرجة.
• تحول مدخلات الاهتزاز إلى إشارات مستقرة 4-20 مللي أمبير لتكامل سلس مع PLC/DCS.


المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 106M2686-00 (سلسلة 3500/70)
• نوع الإخراج: إشارة تناظرية مستقرة 4-20 مللي أمبير.
• الدقة: قياس دقيق ضمن ±0.5% من النطاق الكامل.
• وقت الاستجابة: 100 مللي ثانية للكشف عن الأحداث العابرة.
• طاقة التشغيل: 24 فولت تيار مستمر اسمي مع استهلاك ذروة 300 مللي أمبير.
• جهد العزل: 500 فولت RMS لحماية قوية من حلقات التأريض.
• مقاومة الإدخال: 10 كيلو أوم لاستقبال إشارة عالية الدقة.
• النطاق الحراري: يعمل بشكل موثوق من -20 درجة مئوية إلى +70 درجة مئوية.

شجرة التكوين

• 3500/70 نظام النبض/السرعة الترددي
  • ∟ -00 مراجعة التكوين القياسي
    • ∟ الشاسيه: متوافق مع جميع رفوف سلسلة 3500
  • ∟ المنطق: معالجة اتجاه تناظرية عالية الدقة
• ∟ 106M2686 الأجهزة الرئيسية للمراقبة

رؤية مركز قطع غيار PLC العالمي

• تعتبر 106M2686-00 هي المعيار الصناعي لحماية ضواغط الترددية.
• قدرتها على معالجة إشارات النبض تجعلها متفوقة في الكشف عن مسامير قضبان التوصيل أو مشاكل الصمامات.
• تضمن بنية سلسلة 3500 أن تظل هذه الوحدة مستقرة حتى في المواقع ذات الاهتزازات العالية.
• يفضل المهندسون هذه البطاقة لعزلها 500 فولت، والذي يقوم بتصفية "الضوضاء" الكهربائية الكبيرة من الموقع.

قدرات وتطبيقات التشخيص

• تحليل الأعطال: يتتبع مستويات النبض لتحديد الصدمات الميكانيكية غير الدورية.
• مراقبة الحالة: يوفر تغذية راجعة ثابتة 4-20 مللي أمبير لتحليل اتجاه الآلات على المدى الطويل.
• المعدات النموذجية: ضواغط الغاز الترددية، علب التروس الكبيرة، ومحركات المراوح الصناعية.
• التكامل: متوافق مباشرة مع بطاقات إدخال التناظرية DCS من Honeywell و ABB و Siemens.

التركيب والصيانة

• سلامة الإشارة: استخدم كابلات مجدولة محمية لمنع تداخل EMI من التأثير على حلقة 4-20 مللي أمبير.
• تركيب الرف: تأكد من تثبيت الوحدة بإحكام في اللوحة الخلفية 3500 لمنع التلامس المتقطع.
• التأريض: اربط دروع الكابلات بأرضي رف 3500 للاستفادة من عزل 500 فولت بشكل فعال.
• المعايرة: قم بإجراء تحقق سنوي من الحساسية للحفاظ على دقة ±0.5%.

اللوجستيات التجارية

• سياسة الضمان: تشمل ضمان الجودة الصناعية الكامل لمدة 12 شهرًا.
• الشحن ذو الأولوية: توصيل سريع في جميع أنحاء العالم عبر FedEx و UPS و DHL.
• وقت المناولة: يتم شحن وحدات 106M2686-00 الأصلية في غضون 24-48 ساعة.
• التصنيع: أجهزة صناعية عالية الجودة مصنوعة في الولايات المتحدة.

الأسئلة الشائعة وإرشادات الاختيار

• ما هي الوظيفة الأساسية لـ 106M2686-00؟
• يراقب الآلات الترددية للكشف عن نبضات/سرعات عابرة ويوفر بيانات 4-20 مللي أمبير لأنظمة التحكم.
• هل تتطلب هذه الوحدة لوحة خلفية معينة؟
• تتناسب مع رفوف سلسلة 3500 القياسية؛ ومع ذلك، تأكد من أن وحدة الإدخال/الإخراج (RIM) متوافقة مع سلسلة 3500/70.
• كيف أقوم باستكشاف أخطاء القراءات "المرتفعة الكاذبة"؟
• نصيحة الخبير: تحقق من وجود رطوبة في صندوق وصلة المحول وتحقق من تأريض الدرع في نهاية الرف.
• هل يمكنني استخدام هذا لمراقبة المعدات المركزية؟
• على الرغم من أنه ممكن، فإن Bently Nevada تقدم بطاقات مركزية مخصصة (مثل 3500/42) قد تكون أكثر فعالية من حيث التكلفة للاهتزاز البسيط.
• هل إخراج 4-20 مللي أمبير معزول عن طاقة الرف؟
• نعم، يحمي عزل 500 فولت RMS منطق الرف الداخلي من الزيادات الكهربائية التي تنشأ في حلقة 4-20 مللي أمبير في جانب الموقع.
