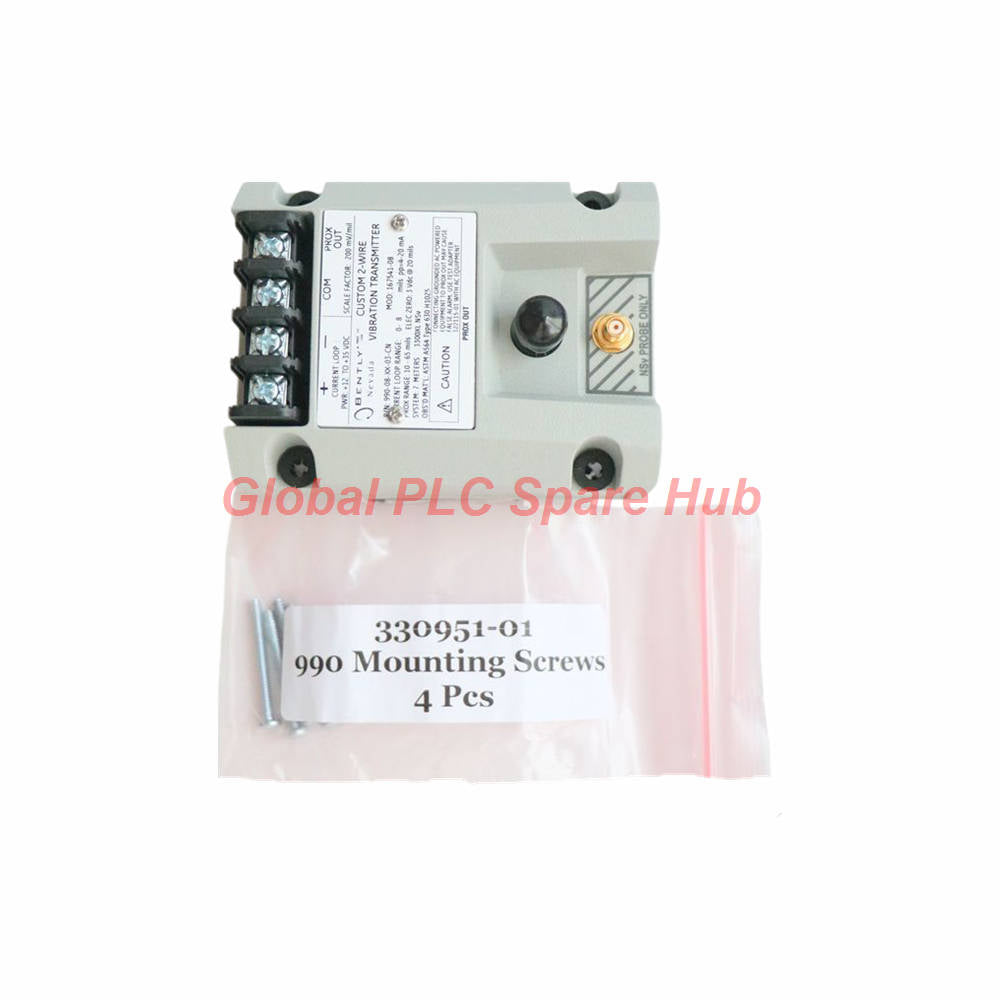

990-04-XX-01-00 جهاز إرسال تقارب بنتلي نيفادا خرج 4-20mA

مقدمة عن المنتج

إن 990-04-XX-01-00 (MOD 147202-01) هو جهاز إرسال اهتزاز متخصص ثنائي الأسلاك مصمم لدمج إشارات مسبار التقارب مباشرة في أنظمة التحكم PLC أو DCS. توفر وحدة Bently Nevada 990 هذه مخرجًا متناسبًا يتراوح من 4 إلى 20 مللي أمبير، ويمثل نطاقًا كاملاً من 0-4 ميل pp. وهي مصممة للآلات الحيوية حيث لا يمكن تركيب رف شاشة تقليدي. نوصي بتنزيل مخطط توصيل سلسلة 990 لضمان التوازن الصحيح لمقاومة الحلقة. اتصل بمكتبنا الفني للحصول على ورقة البيانات الفنية الرسمية لـ 990-04-XX-01-00.

رؤية Global PLC Spare HUB

من منظور هندسي، يُعد 990-04-XX-01-00 هو الحل الأمثل لدمج المصانع ذات الكثافة العالية. أهم ميزة له هي تعديلات الصفر والمدى غير المتفاعلة، مما يبسط معايرة الحقل بشكل كبير. على عكس أنظمة التقارب القياسية، يتميز Bently Nevada 990 بخاصية "عدم الإشارة إلى أن كل شيء على ما يرام" (Not OK signal defeat). في حالة حدوث خطأ في المسبار، ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في أقل من 100 ميكروثانية، مما يمنع حدوث انقطاعات خاطئة في منطق التحكم الخاص بك. تم تحسين 990-04-XX-01-00 خصيصًا للاستخدام مع مجسات 3300 NSv، وهي ضرورية للأعمدة ذات القطر الصغير أو مناطق الهدف المقيدة.

المعايير الفنية والأداء

• العلامة التجارية: Bently Nevada
• الموديل: 990-04-XX-01-00
• النوع: جهاز إرسال اهتزاز 990
• نطاق المقياس الكامل: 0-4 ميل pp (0-100 ميكرومتر pp)
• إشارة الخرج: 4 إلى 20 مللي أمبير تيار مستمر (تكوين سلكين)
• دقة الحلقة: في حدود ±1.5% من المقياس الكامل
• استجابة التردد: 5 هرتز إلى 6,000 هرتز (+0, -3 ديسيبل)
• متطلبات الطاقة: +12 إلى +35 فولت تيار مستمر عند الأطراف
• الحد الأقصى لمقاومة الحلقة: 1,000 أوم عند 35 فولت تيار مستمر
• تحديد التيار: 23 مللي أمبير نموذجي
• فجوة المسبار: 0.5 إلى 1.75 ملم (20 إلى 55 ميل)
• التقييم البيئي: متوافق مع CSA Division 2 / Zone 2
• وزن جهاز الإرسال: 0.43 كجم (0.9 رطل)

تفكيك التكوين

990 — سلسلة جهاز إرسال الاهتزاز
  └── -04 (خيار النطاق الكامل)
      └── نطاق 0-4 ميل pp (0-100 ميكرومتر pp)
  └── -XX (خيار طول النظام)
      └── -50: 5.0 أمتار (16.4 قدمًا)
      └── -70: 7.0 أمتار (23.0 قدمًا)
  └── -01 (خيار التركيب)
      └── متوافق مع CSA Division 2 / Zone 2
  └── -00 (خيار موافقة الوكالة)
      └── غير مطلوب / بناء قياسي

التركيب وتوافق النظام

• مصدر الإدخال: يقبل خصيصًا مسبار تقارب 3300 NSv غير متصل واحد.
• حجم الهدف: الحد الأدنى المطلوب لقطر الهدف هو 9.5 مم (0.375 بوصة).
• إخراج BNC: يوفر BNC المواجه للأمام إشارة Proximitor خام للتشخيص الميداني.
• توصيل الأطراف: يقبل كابلًا قياسيًا ملفوفًا مزدوجًا محميًا لحلقة 4-20 مللي أمبير.
• التركيب: مصمم للتركيب على سكة DIN أو الحاجز في حاويات واقية.

سيناريوهات التطبيق وقدرات التشخيص

• التوربينات الصغيرة: مثالي للمضخات والمراوح ذات أقطار الأعمدة الصغيرة.
• الدمج المباشر لـ DCS: يلغي الحاجة إلى رفوف مراقبة سلسلة 3500 الوسيطة.
• الاهتزاز الدفعي والقطري: يراقب موضع العمود والحركة الديناميكية في أصول باقي المصنع.
• تشخيص الأعطال: يتيح الإخراج الأقل من 3.6 مللي أمبير لنظام DCS التمييز بين "اهتزاز عالٍ" و "فشل المستشعر".

الشحن والضمان

• شركاء الشحن: نقل عالمي سريع عبر FedEx وUPS وDHL.
• معالجة الطلبات: يتم الإرسال في غضون 24-48 ساعة.
• دعم الضمان: يتضمن ضمانًا احترافيًا شاملاً لمدة 12 شهرًا.
• الأصل: صنع في الولايات المتحدة الأمريكية.

الأسئلة الشائعة

السؤال: ماذا يحدث لإخراج 990-04-XX-01-00 إذا تم قطع كابل المسبار؟

الجواب: يدخل جهاز الإرسال في حالة "غير موافق"، مما يؤدي إلى انخفاض تيار الحلقة إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية.

السؤال: هل يمكنني استخدام مسبار 3300 XL 8 مم قياسي مع جهاز إرسال 990؟

الجواب: لا، تم ضبط 990-04-XX-01-00 خصيصًا للخصائص الكهربائية لسلسلة مجسات 3300 NSv.

السؤال: هل تعديل صفر/مدى 990-04-XX-01-00 حساس لمقاومة الحلقة؟

الجواب: لا، التعديلات غير متفاعلة، مما يسمح بالمعايرة الدقيقة بغض النظر عن حمل الحلقة الخارجية.

السؤال: لماذا تتذبذب إشارة 990 الخاصة بي أثناء بدء التشغيل؟

الجواب: تأكد من أن المسبار مفصول بين 20 و 55 ميل؛ القيم خارج هذا النطاق ستسبب عدم استقرار الإشارة.

السؤال: هل يتطلب 990-04-XX-01-00 جهاز Proximitor منفصل؟

الجواب: لا، تعمل وحدة 990 كـ Proximitor وجهاز إرسال 4-20 مللي أمبير في مبيت واحد.

دليل الاختيار والشراء

• مطابقة الطول: طابق خيار -XX بدقة مع الطول الإجمالي للمسبار/كابل التمديد (5 م أو 7 م).
• فحص الوكالة: إذا كان منشأتك تتطلب تصنيفات مقاومة للانفجار، فتأكد من أن خيار -01 يناسب تصنيف موقعك.
• منطقة الهدف: تحقق من أن منطقة هدف عمودك تلبي الحد الأدنى للقطر وهو 9.5 مم لتجنب "تأثيرات الحافة" في البيانات.
• مصدر الطاقة: للحصول على أقصى دقة، قم بتوفير مصدر تيار مستمر مستقر بقوة 28 فولت لحلقة 4-20 مللي أمبير.
