وحدة اتصالات مهايئ مودبوس ABB طراز RMBA-01 برقم تعريفي 3ABD64606778

هندسة ونظرة عامة على ناقل المجال (Fieldbus)

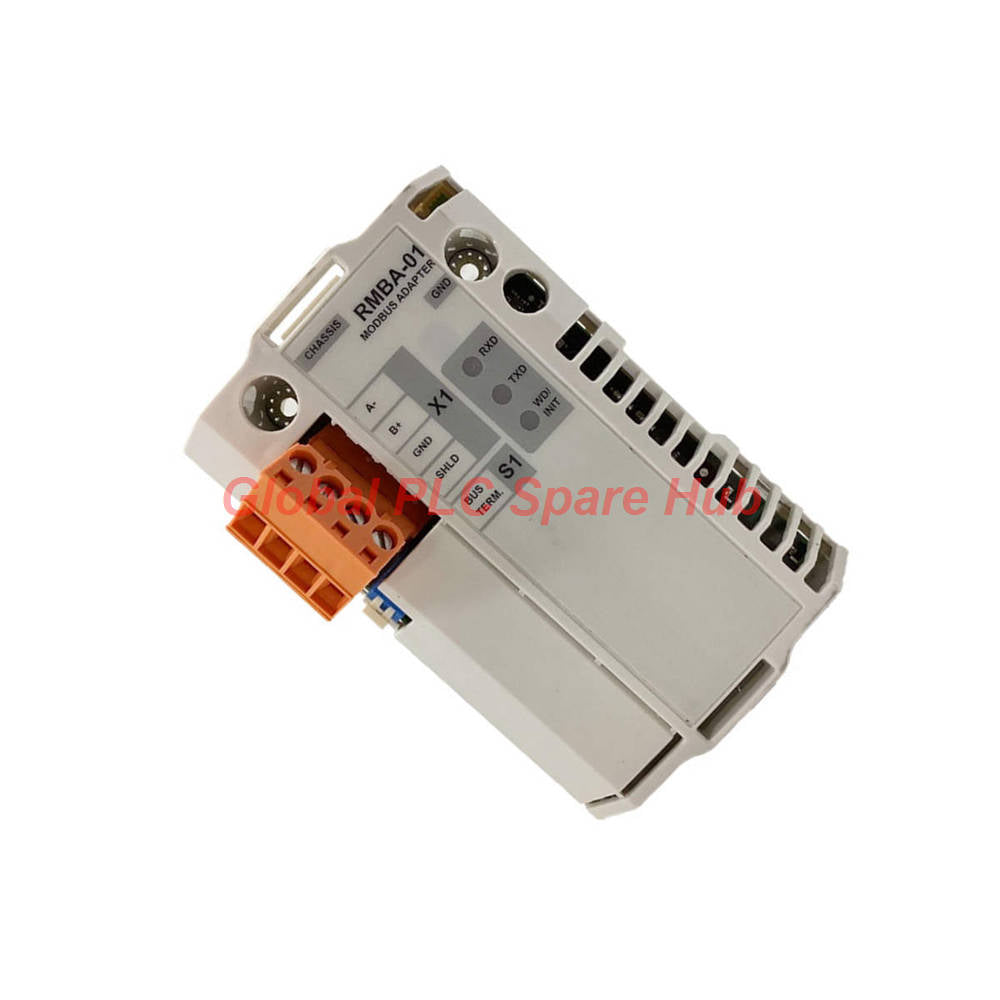

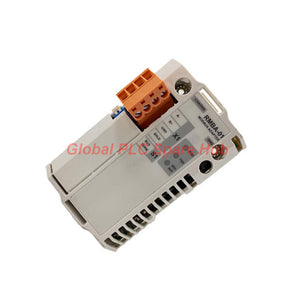

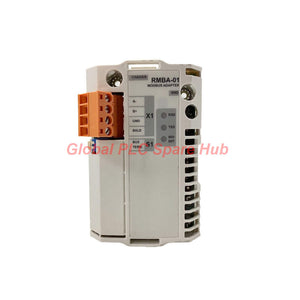

إن وحدة RMBA-01 من شركة ABB (الاسم التجاري العالمي ومعرف المنتج: 3ABD64606778) هي وحدة اتصال مهايئ Modbus مخصصة، مصممة للدمج في محركات ABB الصناعية (مثل إطار خيارات سلسلة ACS600). صُممت هذه الوحدة ليتم إدخالها مباشرة في الفتحة 1 (SLOT 1) من لوحة تحكم RMIO الخاصة بالمحرك أو ليتم تركيبها خارجياً عبر مهايئ AIMA-01، وتعمل هذه الوحدة كجسر لشبكات الأتمتة الصناعية باستخدام بروتوكول Modbus RTU عبر وسط فيزيائي من نوع RS485.

يحدد مكاملوا الأنظمة مهايئ RMBA-01 لربط محولات التردد القديمة من ABB بشبكات الإشراف والتحكم وجمع البيانات (SCADA) الأوسع، مما يتيح اتصالات تسلسلية متعددة النقاط (multi-drop) عبر ما يصل إلى 247 محطة على طول ناقل بحد أقصى 1200 متر.

جدول المواصفات الفنية الشامل

• الشركة المصنعة: ABB
• سلسلة المنتج / العائلة: سلسلة مهايئ Modbus RMBA-01
• تسمية الكتالوج ومعرف المنتج: RMBA-01 / 3ABD64606778
• رقم تعريفة الجمارك: 85049090
• حجم الإطار والتركيب: إطار خيارات ACS600؛ يتم تركيبه في الفتحة 1 من لوحة RMIO أو عبر مهايئ التثبيت على سكة DIN من نوع AIMA-01
• استهلاك الطاقة: 140 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر (يتم توفيره مباشرة بواسطة لوحة RMIO)
• بروتوكول ناقل المجال والواجهة: بروتوكول Modbus RTU؛ رابط تسلسلي RS485 غير متزامن ونصف مزدوج
• معدلات النقل (Baud): 600، 1200، 2400، 4800، 9600، و19200 بت/ثانية
• طوبولوجيا الناقل والسعة: طوبولوجيا متعددة النقاط تدعم ما يصل إلى 247 محطة (31 محطة + 1 مكرر لكل شريحة)
• متطلبات الكابلات: كابل RS485 مزدوج مجدول ومحمي (Belden 9841 سلكين، Belden 9842 أربعة أسلاك، أو ما يعادلهما)
• إنهاء الناقل (Bus Termination): مقاومة إنهاء نشطة مدمجة يمكن اختيارها عبر مفتاح DIP الموجود على اللوحة
• حماية الغلاف والامتثال: تصنيف IP20؛ مواد معتمدة من UL/CSA؛ متوافق مع المعايير الكهرومغناطيسية EN 50081-2 و EN 50082-2
• العمر الافتراضي للمكون: عمر تشغيلي لا يقل عن 100,000 ساعة
• الأبعاد الفيزيائية (العرض × الارتفاع × العمق): 22.5 سم × 5.2 سم × 15.5 سم
• الوزن الصافي للوحدة: 0.5 كجم

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، فإن التأريض السليم وإنهاء الدرع (shield termination) أمر بالغ الأهمية عند تشغيل روابط الاتصال التسلسلي RS485 مثل RMBA-01. يؤكد مهندسو الموقع أن ربط برغيي التثبيت بإحكام على الدعامات ليس ضرورياً فقط للتثبيت المادي، ولكنه يوفر أيضاً تأريضاً أساسياً لدرع كابل الإدخال/الإخراج ويربط إشارات مرجع الأرضي (GND) بين الوحدة ولوحة RMIO، مما يمنع حدوث تشويش في النمط المشترك.

المعدات الصناعية المستهدفة وسيناريوهات التطبيق

• المحركات الصناعية القديمة: تحديث محولات التردد من سلسلة ACS600 لتعمل ضمن شبكات Modbus التسلسلية الحديثة.
• محطات معالجة المياه ومياه الصرف الصحي: ربط محركات مضخات التعزيز البعيدة بأجهزة التحكم المنطقي القابلة للبرمجة (PLCs) المركزية.
• أنظمة إدارة المباني (BMS) للتدفئة والتهوية وتكييف الهواء: دمج عاكسات وحدات مناولة الهواء في حلقات أتمتة المصنع.
• شبكات سيور النقل للمناولة: تنسيق مراجع السرعة وأوامر البدء/الإيقاف عبر محركات الأقراص الموزعة.
• آلات التعبئة والتغليف الصناعية: توصيل عقد المحركات المساعدة بأجهزة التحكم الإشرافية الرئيسية عبر Modbus RTU.

قدرات التشخيص ومراقبة الحالة عبر مؤشرات LED

تتميز RMBA-01 بلوحة تحكم تشخيصية واضحة مكونة من ثلاثة مصابيح LED على الوجه الأمامي لتوفير ملاحظات اتصال فورية:

• مؤشر RxD الأخضر: يومض في كل مرة يتم فيها استقبال رسالة Modbus صالحة عبر الناقل (بغض النظر عن إعدادات عنوان العقدة).
• مؤشر TxD الأخضر: يومض في كل مرة ترسل فيها RMBA-01 رسالة استجابة Modbus عبر الرابط التسلسلي.
• مؤشر الحالة الأصفر: يضيء عند تشغيل الطاقة ويظل مضاءً حتى يقوم المحرك بتهيئة الوحدة بنجاح. إذا ظل مضاءً أو ومض بعد التمهيد، فهذا يشير إلى وجود أخطاء في التكوين، أو حالات إعادة تعيين، أو أعطال في الأجهزة.

الخدمات اللوجستية السريعة وضمان لمدة 12 شهراً

• شروط الضمان: مدعوم بضمان استبدال كامل لمدة 12 شهراً يغطي عيوب المواد والتصنيع.
• وقت المعالجة: معالجة سريعة للطلبات وشحن عالمي آمن خلال 24 إلى 48 ساعة.
• شركات الشحن العالمية: شحن دولي موثوق يتم التعامل معه عبر شركاء نقل موثوقين مثل FedEx وUPS وDHL.

الأسئلة الشائعة للمحترفين (FAQ)

س1: ما هي الفتحة الفعلية في المحرك التي يجب إدخال مهايئ RMBA-01 فيها؟

ج1: تم تصميم وحدة RMBA-01 ليتم توصيلها مباشرة في الموضع المحدد باسم الفتحة 1 (SLOT 1) على لوحة تحكم RMIO الخاصة بالمحرك.

س2: ماذا يعني إذا ظل مؤشر التشخيص الأصفر مضاءً باستمرار بعد تشغيل الطاقة؟

ج2: إذا لم ينطفئ المؤشر الأصفر بعد ثانية واحدة، فهذا يعني أن التهيئة أو التكوين قد فشلا، أو أن الوحدة في حالة إعادة تعيين بسبب انقطاع التيار، أو وجود اتصال ضعيف في الموصل ذي 38 سناً.

س3: كيف يتم تكوين إنهاء ناقل RS485 على مهايئ Modbus هذا؟

ج3: يتم التعامل مع إنهاء الناقل عبر مفتاح DIP موجود على الوحدة، والذي يجب ضبطه على وضع الإنهاء النشط المطلوب اعتماداً على موقع العقدة على الخط التسلسلي.

س4: ما هو نوع الكابل الموصى به لتوصيل رابط اتصال Modbus؟

ج4: استخدم كابل RS485 مزدوج مجدول ومحمي مثل Belden 9841 (سلكين) أو Belden 9842 (أربعة أسلاك) لضمان سلامة الإشارة عبر مسافات تصل إلى 1200 متر.

س5: ما هي إرشادات الشراء التي تضمن التوافق الصحيح عند استبدال بطاقات ناقل المجال من ABB؟

ج5: تحقق دائماً من تسمية نوع ABB الدقيقة (RMBA-01) ومعرف المنتج (3ABD64606778) مقابل دليل أجهزة المحرك الحالي لضمان توافق إصدار لوحة RMIO الصحيح.
