مجموعة ثايرستور متطابقة 81001-450-52-R من Allen-Bradley لنظام PowerFlex SGCT

أشباه الموصلات الكهربائية وبنية الطاقة العالية

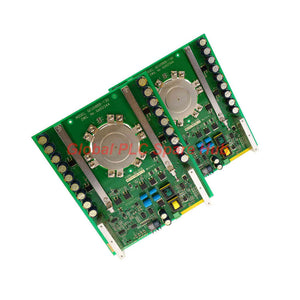

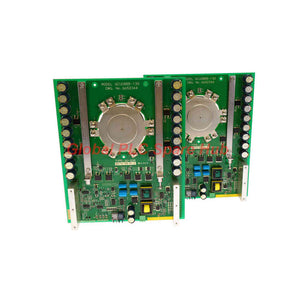

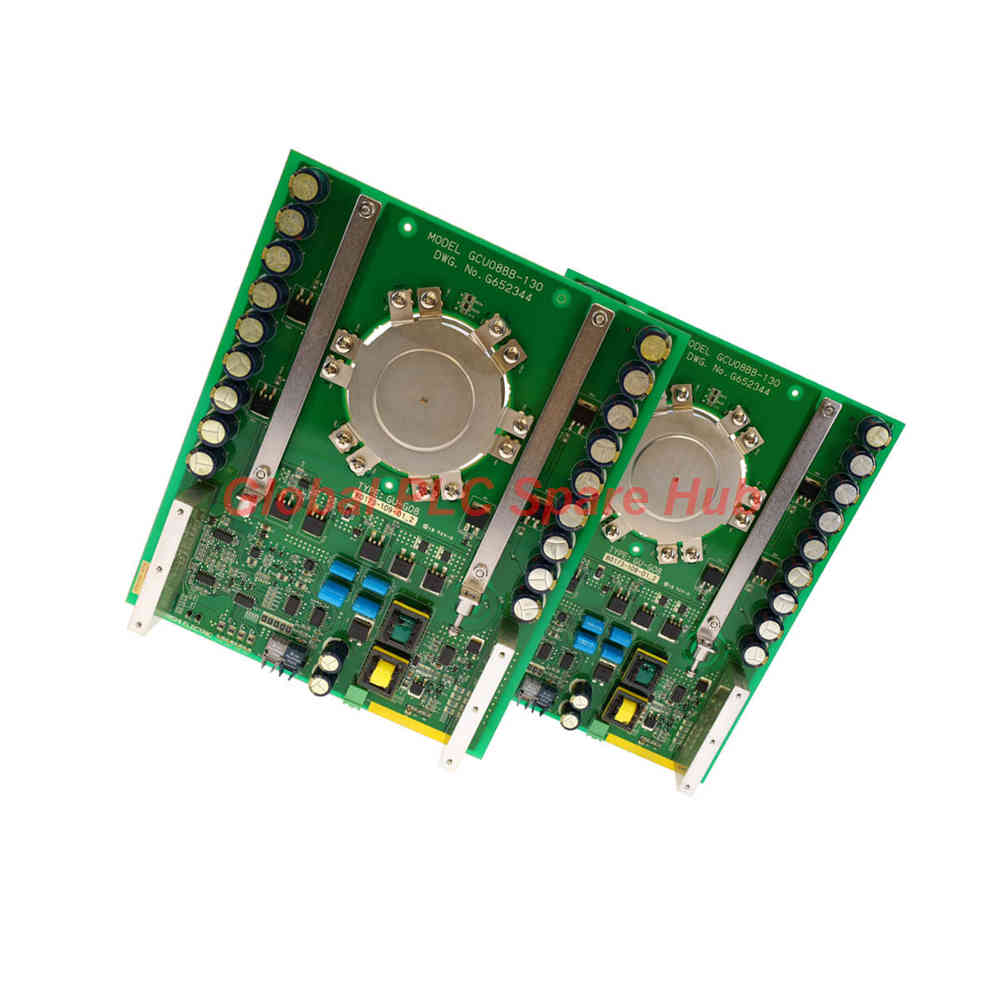

تعد مجموعة قطع الغيار 81001-450-52-R من Allen-Bradley مجموعة مطابقة بدقة تتكون من ثايرستورات بوابية متناظرة (SGCT) مصممة خصيصاً لمحركات الجهد المتوسط من نوع PowerFlex ذات السعة العالية (مثل سلسلة PowerFlex 7000). صُممت هذه المجموعة المطابقة من أشباه الموصلات لتحمل تيار مستمر بقدرة 800 أمبير، مما يضمن مشاركة متوازنة للتيار ومزامنة دقيقة للتبديل عبر أذرع جسر العاكس عالية القدرة.

يحدد مهندسو إلكترونيات القوى زوج الثايرستور 81001-450-52-R عند إجراء عمليات الصيانة الكبرى للمحركات لمنع اختلال توازن الطور والقضاء على مخاطر الانفلات الحراري في تطبيقات محركات التردد المتغير متعددة الميجاوات.

جدول المواصفات الفنية الشامل

• الشركة المصنعة: Allen-Bradley (Rockwell Automation)
• خط الإنتاج والسلسلة: عائلة محركات الجهد المتوسط PowerFlex
• رقم القطعة / الطراز: 81001-450-52-R
• رمز تعريف المنتج (UPC): 883809814463
• نوع المكون: مجموعة مطابقة من ثايرستور بوابي متناظر (SGCT)
• تكوين الحزمة: مجموعة خدمة مزدوجة (تتضمن وحدتين متطابقتين)
• تصنيف التيار: 800 أمبير مستمر
• نطاق درجة حرارة التشغيل والتخزين: نافذة حرارية صارمة من 0 درجة مئوية إلى +40 درجة مئوية
• الحد الأقصى للرطوبة النسبية: تصل إلى 80% (غير مكثفة للتشغيل والتخزين)
• الحد الأقصى لارتفاع التركيب: حتى 1000 متر فوق مستوى سطح البحر دون الحاجة لخفض القدرة (derating)

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، فإن استبدال أجهزة SGCT ذات الجهد المتوسط مثل 81001-450-52-R يتطلب التزاماً صارماً بمواصفات عزم الدوران وإرشادات ضغط تثبيت أشباه الموصلات. يؤكد الفنيون الميدانيون أن وضع المعجون الحراري بشكل غير متساوٍ أو استخدام عزم دوران غير صحيح للمشتت الحراري يمكن أن يسبب نقاطاً ساخنة موضعية، مما يؤدي إلى تدمير توازن المجموعة المطابقة أثناء دورات تبديل الجهد العالي.

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية الثقيلة

• محركات التيار المتردد ذات الجهد المتوسط: تبديل طاقة جسر العاكس الأساسي في محركات Allen-Bradley PowerFlex 7000.
• الضواغط الصناعية الكبيرة: تشغيل محركات التزامن والحث في خطوط أنابيب النفط والغاز.
• المحركات الرئيسية لمطاحن التعدين: التعامل مع الأحمال الثقيلة عند البدء والأحمال التجديدية في مطاحن الطحن الكروية (SAG).
• مضخات تغذية الغلايات الخدمية: تنظيم المضخات ذات التدفق العالي والسرعة المتغيرة في محطات توليد الطاقة.
• أنظمة الدفع البحري الثقيلة: توجيه مراحل طاقة عاكس الدفع للسفن التجارية الكبيرة.

قدرات التشخيص وتحليل أنماط الأعطال

على الرغم من أن ثايرستور SGCT هو جهاز تبديل الطاقة الرئيسي، إلا أن حالته التشغيلية تتم مراقبتها باستمرار بواسطة لوحات تشغيل البوابة والحماية الخاصة بالمحرك:

• التحقق من تفعيل البوابة: مراقبة توقيت تبديل البوابة وعتبات التيار لضمان انتقالات تشغيل وإيقاف لا تشوبها شائبة.
• فصل التحميل الحراري الزائد: التكامل مع مستشعرات درجة حرارة المشتت الحراري لإيقاف المحرك قبل تجاوز حدود تقاطع أشباه الموصلات (أساس محيطي +40 درجة مئوية).
• تتبع دائرة التخميد (Snubber) لـ dV/dt و di/dt: اكتشاف معدلات ارتفاع الجهد أو التيار غير الطبيعية التي تشير إلى فشل حواجز أشباه الموصلات أو تدهور دوائر التخميد.

الخدمات اللوجستية السريعة وضمان لمدة 12 شهراً

• شروط الضمان: مدعومة بضمان استبدال كامل لمدة 12 شهراً يغطي عيوب التصنيع والمواد.
• وقت المعالجة: معالجة سريعة للطلبات وشحن عالمي آمن في غضون 24 إلى 48 ساعة.
• شركات الشحن العالمية: شحن دولي موثوق يتم التعامل معه عبر شركاء نقل موثوقين مثل FedEx وUPS وDHL.

الأسئلة الشائعة للمحترفين (FAQ)

س1: لماذا يجب استبدال أجهزة SGCT طراز 81001-450-52-R كمجموعة مطابقة بدلاً من استبدالها بشكل فردي؟

ج1: يجب أن تتشارك أجهزة SGCT في أذرع الجسر ذات الطاقة العالية التيار بالتساوي. يمكن أن يؤدي استبدال وحدة واحدة فقط إلى اختلالات كهربائية وحرارية حادة بسبب اختلافات طفيفة في خصائص التبديل بين دفعات التصنيع المختلفة.

س2: ما هي الاحتياطات البيئية المحددة المطلوبة عند تخزين هذه الثايرستورات كقطع غيار؟

ج2: قم بتخزين مجموعة 81001-450-52-R في غرفة مكيفة حرارياً حيث تظل درجات الحرارة المحيطة بدقة بين 0 درجة مئوية و40 درجة مئوية، وتبقى الرطوبة النسبية أقل من 80% وغير مكثفة.

س3: كيف يؤثر حد الارتفاع 1000 متر فوق مستوى سطح البحر على تركيب المحرك في المنشآت ذات الارتفاعات العالية؟

ج3: يؤدي التشغيل فوق ارتفاع 1000 متر فوق مستوى سطح البحر إلى تقليل كثافة الهواء، مما يقلل من كفاءة التبريد. يتطلب التشغيل بعد هذا الحد حسابات خاصة لخفض القدرة أو تعديلات تبريد إضافية.

س4: ما هي الأدوات والمواد الأساسية عند تركيب هذه الثايرستورات على المشتتات الحرارية المبردة بالسائل؟

ج4: استخدم مفتاح عزم دوران معاير لتحقيق قوة التثبيت الدقيقة المحددة في دليل PowerFlex، جنباً إلى جنب مع مركب واجهة حرارية طازج عالي الأداء لضمان نقل حراري مثالي.

س5: ما هي إرشادات الشراء التي تضمن توريد قطع الغيار الصحيحة لمحركات PowerFlex القديمة؟

ج5: قم دائماً بمطابقة الرقم التسلسلي الدقيق للمحرك ومراجعة قائمة المواد (BOM) لضمان توافق مجموعة الخدمة 81001-450-52-R مع طراز محركك ولوحة واجهة مشغل البوابة الخاصة بك.
