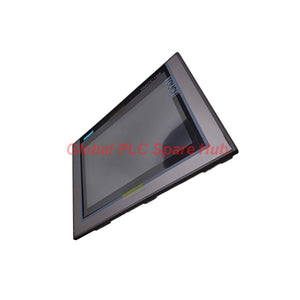

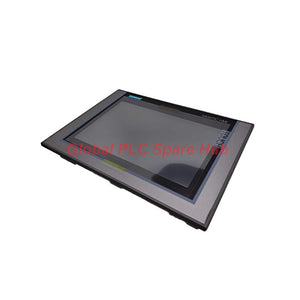

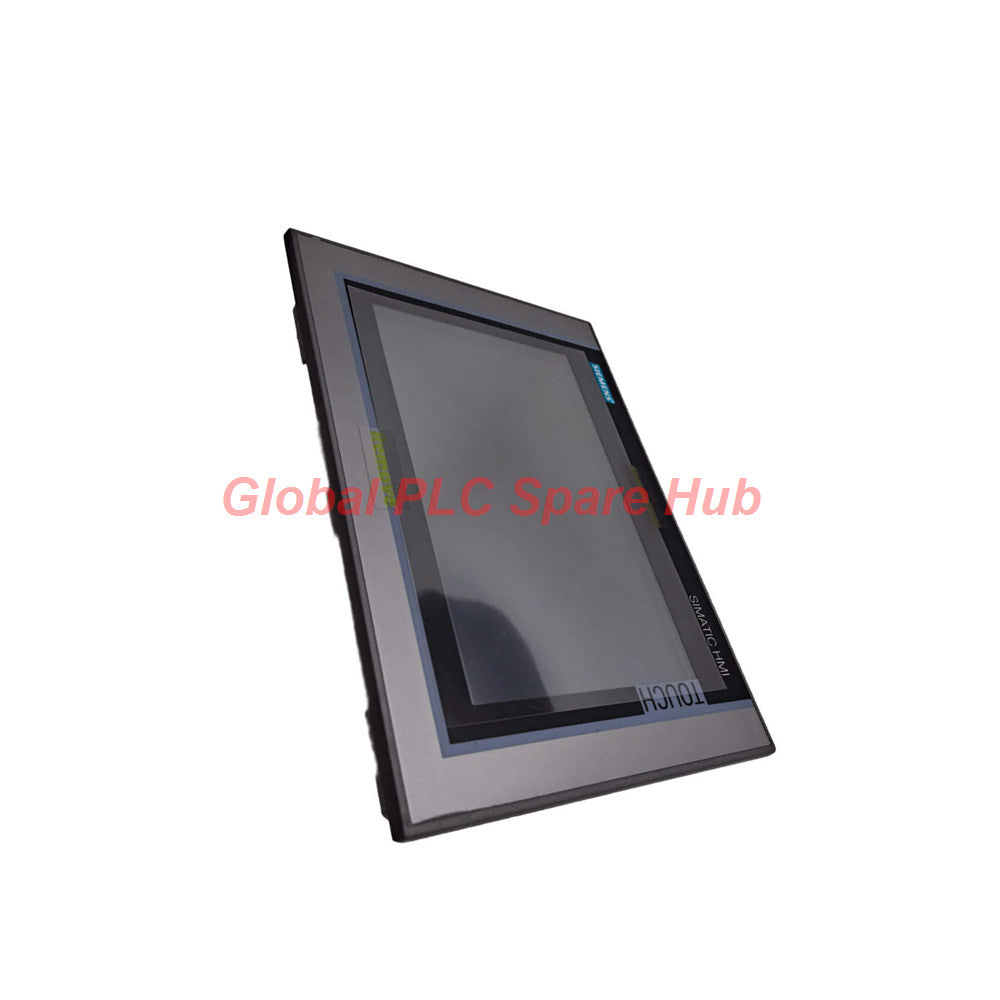

6AV2124-0JC01-0AX0 لوحة تشغيل SIMATIC HMI TP900 Comfort من سيمنز

معمارية ونظرة عامة على التصور

إن جهاز Siemens 6AV2124-0JC01-0AX0 (لوحة SIMATIC HMI TP900 Comfort) هو لوحة واجهة مشغل عالية الأداء تتميز بشاشة عرض TFT عريضة ومشرقة مقاس 9 بوصات تدعم 16 مليون لون. يعمل الجهاز بمعالج x86 بنظام Windows CE 6.0 مع ذاكرة تهيئة غير متطايرة للمستخدم بسعة 12 ميجابايت، مما يوفر تصوراً سريع الاستجابة، ومعالجة فعالة للإنذارات، وتكاملاً غنياً للوسائط المتعددة. صُممت اللوحة للبيئات الصناعية الصعبة، وتتميز بشاشة تعمل باللمس بتقنية المقاومة التناظرية وهيكل أمامي متين من الألمنيوم.

يحدد متخصصو الأتمتة لوحة TP900 Comfort لمهام التصور على مستوى الآلة والتحكم الإشرافي. وتتيح واجهات الاتصال المدمجة PROFINET وMPI/PROFIBUS DP إمكانية الاتصال السلس مع وحدات تحكم SIMATIC S7، وأجهزة PLC من جهات خارجية، وهياكل SCADA.

جدول المواصفات الفنية الشامل

• الشركة المصنعة للعلامة التجارية: سيمنز (Siemens)
• سلسلة المنتج / العائلة: سلسلة SIMATIC HMI Comfort Panel
• رقم الجزء / الطراز: 6AV2124-0JC01-0AX0 (TP900 Comfort)
• نوع شاشة العرض: TFT عريضة مقاس 9 بوصات (دقة 800 × 480 بكسل)
• لوحة الألوان: 16,777,216 لوناً (16 مليون لون)
• تصميم شاشة اللمس: تشغيل باللمس بتقنية المقاومة التناظرية
• عمر الإضاءة الخلفية (MTBF): 80,000 ساعة عند درجة حرارة 25 مئوية (قابلة للتعتيم من 0-100%)
• ذاكرة المستخدم: ذاكرة تهيئة سعة 12 ميجابايت (بالإضافة إلى فتحتي بطاقة SD ومنافذ USB 2.0)
• نظام التشغيل: Windows CE 6.0
• واجهات الاتصال: 2 × منفذ إيثرنت PROFINET (مبدل)؛ 1 × واجهة مشتركة RS 422 / 485؛ 2 × منفذ USB 2.0 (يتضمن 1 × USB Mini-B)
• البروتوكولات المدعومة: PROFINET، PROFIBUS DP، TCP/IP، EtherNet/IP، Modbus TCP/IP، OPC UA Client/Server
• برنامج التهيئة: SIMATIC WinCC Comfort (بوابة TIA الإصدار V11 أو أعلى)
• جهد الإمداد: 24 فولت تيار مستمر اسمي (نطاق 19.2 فولت إلى 28.8 فولت تيار مستمر)؛ استهلاك تيار 0.75 أمبير؛ طاقة تشغيل 18 وات
• فئة حماية الهيكل: IP65 من الأمام، IP20 من الخلف؛ تصنيف الهيكل NEMA 4x / Type 4
• التصنيفات البيئية: درجة حرارة التشغيل من 0 إلى +50 درجة مئوية (تركيب رأسي)؛ درجة حرارة التخزين من -20 إلى +60 درجة مئوية؛ الرطوبة النسبية القصوى 90% (بدون تكاثف)
• الموافقات والشهادات: CE, cULus, RCM, KC؛ موافقات المناطق الخطرة ATEX / IECEx Zone 2/22؛ الموافقات البحرية (DNV-GL, ABS, BV, LRS)
• الأبعاد المادية (العرض × الارتفاع الأمامي): 274 مم × 190 مم (فتحة التركيب: 251 مم × 166 مم؛ العمق: 62.7 مم)
• الوزن الصافي للوحدة: 1.9 كجم (حوالي 2.6 كجم مع التغليف)

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، فإن نقل المشاريع من لوحات المشغل القديمة إلى TP900 Comfort يتطلب تحققاً دقيقاً من إعدادات ترحيل مشاريع TIA Portal WinCC Comfort. يشير مهندسو الميدان إلى أن استخدام فتحة بطاقة الذاكرة المزدوجة SD لأرشفة الوصفات والإنذارات تلقائياً يمنع فقدان البيانات أثناء دورات الطاقة غير المتوقعة، بينما يتيح خيار Sm@rtServer المدمج تشخيصاً آمناً عن بُعد عبر الأجهزة اللوحية أو أجهزة الكمبيوتر عبر شبكات المصنع.

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

• آلات التعبئة والتغليف: تدير اختيار الوصفات، وتتبع الدُفعات، وتشخيص الدورات على خطوط الإنتاج عالية السرعة.
• محطات معالجة المياه: تعرض معدلات التدفق، ومستويات الخزانات، وحالة الصمامات في الوقت الفعلي في محطات الضخ البلدية.
• خلايا تجميع السيارات: تتصل بوحدات تحكم S7-1200/1500 لتصور تعشيق خلايا الروبوت ورموز الخطأ.
• وحدات المعالجة الصيدلانية: تتبع مسارات التدقيق ومعايير وصفات الدُفعات بموجب المتطلبات التنظيمية الصارمة لإدارة الغذاء والدواء (FDA).
• سيور مناولة المواد: توفر تحكماً بديهياً بشاشة اللمس لفرز وتوجيه الطرود الصناعية.

قدرات التشخيص ومراقبة النظام

توفر محطة 6AV2124-0JC01-0AX0 أدوات تشخيص قوية لتقليل وقت تعطل الآلة وتبسيط استكشاف الأخطاء وإصلاحها:

• تكامل تشخيص S7: تقرأ وتصور معلومات خطأ النظام مباشرة من وحدات تحكم SIMATIC S7 المتصلة دون برمجة إضافية.
• سجل ومخزن الإنذارات: يدعم ما يصل إلى 4,000 رسالة بت و200 إنذار تناظري مع مجموعات إقرار مختومة بالوقت.
• تتبع أحداث النظام: يعرض نوافذ تشخيصية تفصيلية لأعطال طوبولوجيا شبكة PROFINET وانقطاع أجهزة الإدخال/الإخراج.
• عارض Sm@rtClient: يسمح لمحطات الهندسة عن بُعد بعكس شاشة HMI مباشرة للمساعدة في استكشاف الأخطاء.

الخدمات اللوجستية السريعة وتغطية الضمان لمدة 12 شهراً

• شروط الضمان: مدعوم بالكامل بضمان استبدال لمدة 12 شهراً يغطي عيوب التصنيع.
• وقت المعالجة: معالجة سريعة للطلبات وشحن آمن في غضون 24 إلى 48 ساعة في جميع أنحاء العالم.
• شركات الشحن العالمية: يتم الشحن الدولي السريع عبر شركاء لوجستيين موثوقين وهم فيديكس، ويو بي إس، ودي إتش إل.

أسئلة شائعة احترافية (FAQ)

س1: ما هو إصدار البرنامج المطلوب لتهيئة لوحة TP900 Comfort؟

ج1: يجب تهيئة محطة 6AV2124-0JC01-0AX0 باستخدام SIMATIC WinCC Comfort (أو WinCC Advanced / Professional) ضمن بيئة هندسة TIA Portal، بدءاً من الإصدار V11 أو أعلى.

س2: هل يمكنني استخدام بطاقات ذاكرة SD تجارية قياسية لأرشفة البيانات على هذه الشاشة؟

ج2: يوصى بشدة باستخدام بطاقات ذاكرة SIMATIC HMI SD الرسمية (حتى 2 جيجابايت) المصممة لتحمل معايير درجة الحرارة والاهتزاز الصناعية لتخزين الوصفات والأرشيف بشكل موثوق.

س3: ماذا علي أن أفعل إذا انحرفت معايرة اللمس لشاشة اللمس أو فشلت في الاستجابة بدقة؟

ج3: ادخل إلى إعدادات لوحة تحكم Windows CE أثناء إعادة تشغيل الجهاز لتشغيل أداة إعادة معايرة شاشة اللمس، وافحص الإطار بحثاً عن أتربة عالقة أو ضغط مادي.

س4: كيف يستفيد تكوين مبدل PROFINET مزدوج المنفذ من طوبولوجيا الشبكة؟

ج4: يسمح المبدل المدمج ذو المنفذين بربط HMI في سلسلة في طوبولوجيا شبكة خطية أو حلقية (تدعم بروتوكول تكرار الوسائط - MRP) دون الحاجة إلى مبدل إيثرنت خارجي مُدار.

س5: ما هي إرشادات الشراء التي تضمن التوافق عند استبدال لوحات مشغل سيمنز القديمة؟

ج5: تحقق من أبعاد الفتحة المادية (251 × 166 مم لـ TP900 Comfort) وتأكد من أن برامج تشغيل اتصال PLC الخاصة بك (MPI أو PROFIBUS أو PROFINET) تتطابق مع بنية التحكم الحالية لديك قبل الطلب.
