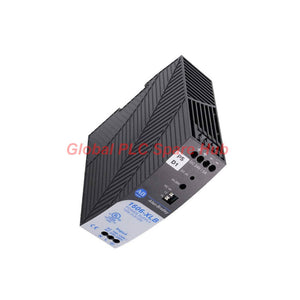

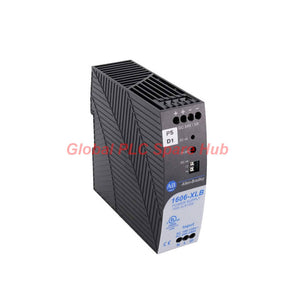

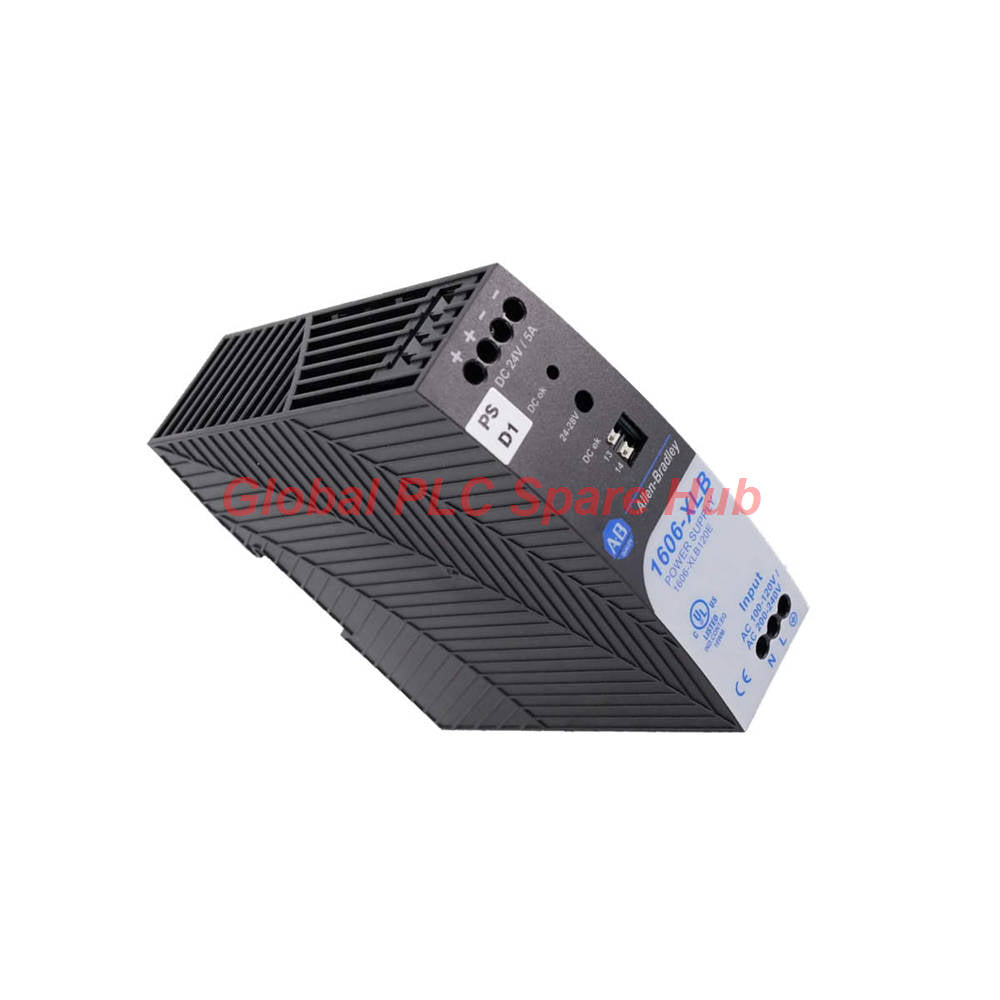

مزود طاقة بنظام تبديل 1606-XLB120E وحدة Allen-Bradley 1606-XL

بنية ومحة عامة عن تحويل الطاقة

يعد طراز 1606-XLB120E من "ألن-برادلي" وحدة إمداد طاقة ذات كفاءة عالية بقدرة 120 واط، تعمل بنظام التبديل ومصممة للتثبيت على سكة DIN، وهي جزء من عائلة منتجات 1606-XL الموثوقة. صُممت خصيصاً لخزائن التحكم الصناعية، وتتميز بمرحلة دخل تيار متردد ذاتية الاختيار تدعم خطوط الجهد الاسمي 100-120 فولت / 200-240 فولت (50/60 هرتز)، وتوفر خرج تيار مستمر نظيفاً ومنظماً قابلاً للضبط من 24 فولت إلى 28 فولت عند تيار مستمر قدره 5 أمبير. وبفضل كفاءة ذروة تصل إلى 92.3% وأدنى مستويات لتبديد الحرارة، فإنها توفر توصيلاً مستقراً للطاقة لأجهزة الأتمتة الحساسة.

يختار مهندسو الأتمتة وحدة الطاقة 1606-XLB120E للوحات التحكم المدمجة حيث تعد كثافة الطاقة العالية، ومراقبة الترحيل (Relay) المدمجة "DC-OK"، والتوافق الكهرومغناطيسي القوي (EMC) أموراً أساسية لضمان استمرارية التشغيل.

جدول المعايير الفنية الشامل

• الشركة المصنعة للعلامة التجارية: ألن-برادلي (روكويل أوتوميشن)
• سلسلة المنتج: عائلة مزودات الطاقة بنظام التبديل 1606-XL
• رقم الجزء / الطراز: 1606-XLB120E
• جهد خرج التيار المستمر الاسمي: قابل للضبط من 24 إلى 28 فولت تيار مستمر
• تيار الخرج الاسمي: 5.0 أمبير عند 24 فولت تيار مستمر / 4.3 أمبير عند 28 فولت تيار مستمر (سعة إجمالية 120 واط)
• تموج وضجيج الخرج: 100 ميلي فولت من الذروة إلى الذروة كحد أقصى
• نطاق جهد الدخل: تيار متردد ذاتي الاختيار 100-120 فولت / 200-240 فولت (تفاوت ±10%)
• تردد الدخل: 50 هرتز / 60 هرتز (تفاوت ±6%)
• تيار الدخل (120 فولت / 230 فولت تيار متردد): 1.71 أمبير / 1.05 أمبير نمطي
• معامل القدرة والكفاءة: معامل قدرة 0.64 / 0.54؛ كفاءة تصل إلى 91.2% (120 فولت) و92.3% (230 فولت)
• تيار البدء (الذروة): 22 أمبير عند 120 فولت تيار متردد / 33 أمبير عند 230 فولت تيار متردد
• نطاق درجة حرارة التشغيل: -10 درجة مئوية إلى +70 درجة مئوية (مع خفض القدرة الحراري بمقدار 3 واط/درجة مئوية فوق +50 درجة مئوية/+55 درجة مئوية)
• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
• مواصفات الأطراف: أسلاك مجدولة 0.5–4 مم² / أسلاك صلبة 0.5–6 مم² (20–10 AWG)؛ طول تعرية 7 مم؛ عزم دوران 1 نيوتن متر (9 رطل·بوصة)
• ميزات التشخيص: يتضمن مخرج تلامس ترحيل DC-OK مدمج
• الامتثال للتوافق الكهرومغناطيسي: مناعة IEC 61000-6-1/2؛ انبعاثات IEC 61000-6-3/4؛ EN 55011/22 الفئة B
• الأبعاد المادية (العرض × الارتفاع × العمق): 39 مم × 124 مم × 124 مم (باستثناء سكة DIN)
• الوزن الصافي للوحدة: 370 جرام (0.81 رطل) كحد أقصى

رؤية مركز قطع غيار الـ PLC العالمي

وفقاً لرؤية مركز قطع غيار الـ PLC العالمي (Global PLC Spare HUB)، تعد الإدارة الحرارية المناسبة أمراً حاسماً عند استخدام مزودات طاقة مدمجة بقدرة 120 واط مثل 1606-XLB120E في الحاويات المكتظة. يشير الفنيون الميدانيون إلى أن تجاهل منحنى خفض القدرة بمقدار 3 واط/درجة مئوية فوق درجة الحرارة المحيطة +50 درجة مئوية/+55 درجة مئوية قد يؤدي إلى تراجع حراري مبكر لمزود الطاقة. إن ضمان مساحة أفقية كافية بين المكونات المجاورة على سكة DIN يمنع تكون النقاط الساخنة الموضعية ويضمن العمر التشغيلي الطويل للمكثفات الإلكتروليتية.

المعدات الصناعية المستهدفة وسيناريوهات التطبيق

• أرفف الـ PLC ووحدات التحكم: تغذي وحدات المعالجة Allen-Bradley ControlLogix وCompactLogix بشكل موثوق.
• وحدات الإدخال/الإخراج الموزعة: تزود كتل أطراف الإدخال/الإخراج البعيدة بطاقة 24 فولت تيار مستمر عبر خلايا التجميع المؤتمتة.
• محطات تشغيل واجهة الإنسان والآلة (HMI): تغذي شاشات اللمس وأجهزة الكمبيوتر اللوحية الصناعية في محطات التحكم في أرضية المصنع.
• حلقات الحساسات والمشغلات: تشغل الحساسات الكهروضوئية، ومفاتيح التقارب الحثية، وجزر صمامات الملف اللولبي.
• خزائن التحكم في الترحيل: تغذي مرحلات الأمان المساعدة، وكتل التحكم الوسيطة، ودوائر ضوء المؤشر.

قدرات التشخيص ومراقبة الخرج

تتضمن 1606-XLB120E ميزات مراقبة أجهزة مدمجة لمساعدة موظفي الصيانة أثناء استكشاف الأخطاء وإصلاحها:

• مخرج ترحيل DC-OK: يوفر تغذية راجعة عبر تلامس جاف لتنبيه منطق الـ PLC ذو المستوى الأعلى إذا انخفض جهد الخرج عن عتبات التشغيل الاسمية.
• مؤشر LED على اللوحة الأمامية: مؤشر LED أخضر مرئي يؤكد توليد وتنظيم جهد التيار المستمر الثانوي النشط.
• الحماية من الحمل الزائد والدوائر القصيرة: يعمل تحديد التيار الإلكتروني على حماية الدوائر النهائية ضد أعطال الحمل المفاجئة دون الحاجة إلى احتراق الصمامات الداخلية.

خدمات لوجستية سريعة وضمان لمدة 12 شهراً

• شروط الضمان: مدعومة بضمان استبدال شامل لمدة 12 شهراً يغطي عيوب التصنيع.
• وقت الشحن: معالجة سريعة للطلبات وشحن دولي آمن خلال 24 إلى 48 ساعة.
• شركات النقل العالمية: يتم إدارة التوصيل الدولي السريع عبر FedEx وUPS وDHL.

الأسئلة الشائعة للمحترفين (FAQ)

س1: هل يتطلب مزود الطاقة 1606-XLB120E اختياراً يدوياً لنطاق الجهد بين 120 فولت و230 فولت؟

ج1: لا، تتميز وحدة 1606-XLB120E بمرحلة دخل ذاتية الاختيار تتكيف تلقائياً مع خطوط الإمداد الاسمية 100-120 فولت أو 200-240 فولت تيار متردد.

س2: كيف ينبغي لي مراعاة درجة الحرارة المحيطة عند تحديد حجم مزود الطاقة بقدرة 120 واط هذا لخزانتي؟

ج2: إذا تجاوزت درجة الحرارة الداخلية للحاوية +50 درجة مئوية أو +55 درجة مئوية، فيجب عليك تطبيق معامل خفض القدرة بمقدار 3 واط/درجة مئوية لحساب القدرة الفعلية القابلة للاستخدام والمتاحة بأمان من الوحدة.

س3: ما هو الغرض من تلامس DC-OK في مزود الطاقة هذا؟

ج3: يوفر تلامس DC-OK إشارة تشخيصية سلكية لنظام التحكم الخاص بك، حيث تتغير حالته للإشارة إلى ما إذا كان جهد الخرج قد انخفض عن مستويات التنظيم.

س4: ما هو مقياس السلك وعزم الدوران الموصى به لتوصيلات كتل الأطراف الآمنة؟

ج4: استخدم سلكاً نحاسياً يتراوح بين 20 و10 AWG (0.5–4 مم² مجدول أو 0.5–6 مم² صلب)، وقم بتعرية 7 مم بالضبط من العازل، واربط مسامير الطرف بعزم 1 نيوتن متر (9 رطل·بوصة).

س5: ما هي إرشادات الشراء التي تضمن الاختيار الأمثل عند استبدال وحدات طاقة ألن-برادلي القديمة؟

ج5: عند اختيار بديل، تحقق من أن تيار الحمل المستمر الإجمالي يظل ضمن حدود الـ 5.0 أمبير، وتطابق مع الأبعاد المادية الدقيقة (عرض 39 مم) لضمان ملاءمتها لتخطيط سكة DIN الحالي لديك.
