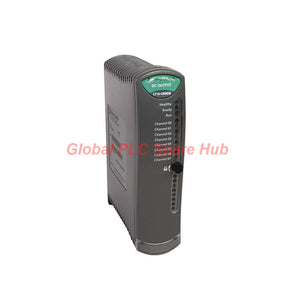

وحدة مخرج رقمي بـ 8 نقاط مع خاصية التكرار (Redundant) من ألين-برادلي، طراز 1715-OB8DE

نظرة عامة على البنية التكرارية والنواة

وحدة 1715-OB8DE من ألين-برادلي هي وحدة إخراج رقمي ذات 8 نقاط وتوفر توفرًا عاليًا، وقد تم تصميمها خصيصًا لمنصة منتجات 1715 للإدخال/الإخراج التكراري (Redundant I/O). صُممت هذه الوحدة التي تعتمد على الهيكل المعدني (Chassis) لأنظمة التحكم الصناعية المقاومة للأعطال، وتعمل ضمن نطاق إشارة إخراج من 18 فولت إلى 32 فولت تيار مستمر مع قدرات تغذية التيار والحصانة المدمجة ضد اندفاعات الجهد العابر. تتميز بتبديد طاقة أقصى يبلغ 3 واط وتحمل ميكانيكي قوي للصدمات (25g أثناء التشغيل)، مما يضمن نقل إشارة التحكم دون انقطاع في بيئات السلامة الحرجة والعمليات المستمرة.

يحدد مهندسو الأجهزة والتحكم وحدة 1715-OB8DE لعقد التحكم التكرارية حيث لا يمكن التسامح مع وجود نقطة فشل واحدة، مما يضمن إمكانية التحويل السلس أثناء أعطال الأجهزة غير المتوقعة.

جدول المواصفات الفنية الشاملة

• الشركة المصنعة للعلامة التجارية: ألين-برادلي (روكويل أوتوميشن)
• خط الإنتاج والسلسلة: عائلة نظام 1715 للإدخال/الإخراج التكراري
• رقم القطعة / الطراز: 1715-OB8DE
• رمز تعريف UPC: 885630010748
• نوع الوحدة: وحدة إخراج رقمي ذات 8 نقاط (تغذية تيار)
• نطاق إشارة الإخراج: 18 فولت إلى 32 فولت تيار مستمر
• تبديد الطاقة: 3 واط كحد أقصى (معدل التشغيل < 2 واط نموذجي)
• توافق الأسلاك: سلك نحاسي صلب أو مجدول بمقياس 18 إلى 16 AWG
• نوع الهيكل والتركيب: وحدة هيكل مفتوح، قابلة للتركيب على سكة DIN
• نطاق درجة حرارة التشغيل: -25 درجة مئوية كحد أدنى إلى +70 درجة مئوية كحد أقصى
• مقاومة الاهتزاز والصدمات: مقاومة اهتزاز 2g؛ صدمة تشغيل 25g على سكة DIN (30g غير تشغيلية، 50g عند عدم التركيب)
• الأبعاد المادية (تقريبية): 166 مم × 42 مم × 118 مم (أبعاد الشحن تقريبًا 1 5/8 × 4 5/8 × 6 1/2 بوصة)
• الوزن الصافي للجهاز: 290 جم (0.64 رطل) [وزن عبوة الشحن حوالي 1.38 رطل / 0.62 كجم]

رؤية Global PLC Spare HUB

وفقًا لرؤية Global PLC Spare HUB، يتطلب نشر بطاقات الإخراج التكرارية مثل 1715-OB8DE تحققًا دقيقًا من محاذاة فتحة اللوحة الخلفية (Backplane) وتعشيق الوحدة. يشير فنيو الميدان إلى أن ضمان إنهاء الأسلاك النحاسية بمقياس 18-16 AWG بشكل آمن والتحقق من قمع الاندفاعات على أحمال المشغلات الحثية (مثل صمامات الملف اللولبي) يمنع طفرات الجهد العابر من تدهور مفاتيح التغذية الحالية ذات الحالة الصلبة الداخلية على مدار دورات تشغيل طويلة.

المعدات المستهدفة وسيناريوهات التطبيقات ذات التوفر العالي

• أنظمة إيقاف الطوارئ الحرجة (ESD): تدير صمامات الإيقاف الآمن وأقفال السلامة في مصانع المعالجة الكيميائية.
• منصات النفط والغاز الأولية: تتحكم في حلقات المشغلات الهوائية عالية الضغط على منصات الإنتاج البحرية.
• إدارة حارق توليد الطاقة: تغذي ملفات لولبية تكرارية لإغلاق وقود الغاز بموجب متطلبات سلامة صارمة.
• المفاعلات الكيميائية المستمرة: توجه مشغلات التحكم في العمليات الحرجة حيث يؤدي توقف وحدة التحكم إلى إيقاف دفعات الإنتاج بأكملها.
• محطات تحلية المياه: تنظم مجموعات الصمامات الآلية ذات التدفق العالي في محطات نقل السوائل البلدية.

قدرات التشخيص ومراقبة صحة الوحدة

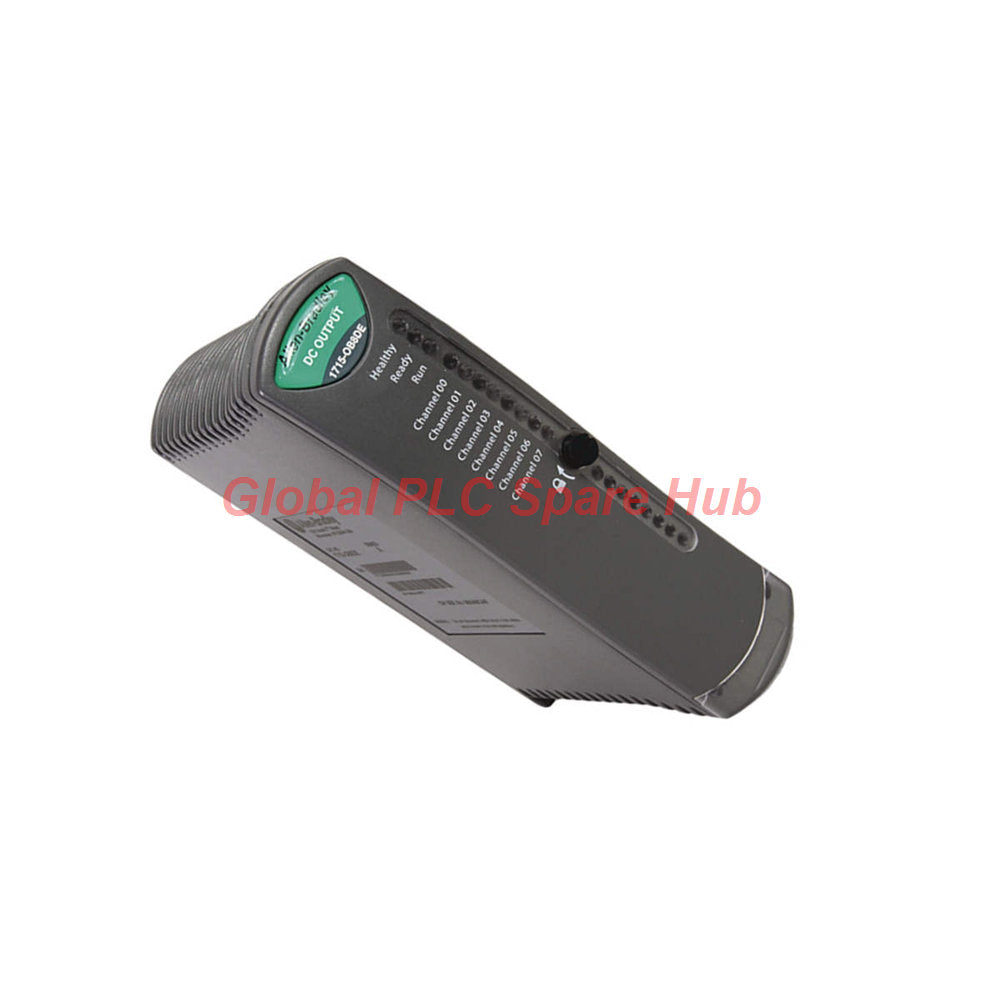

تتميز وحدة 1715-OB8DE بلوحة عرض تشخيصية وحالة صحية مدمجة على واجهة الوحدة:

• مصابيح LED لحالة القناة: توفر مؤشرًا مرئيًا فوريًا لحالات الإخراج النشطة لكل قناة من القنوات الرقمية الثمانية.
• لوحة معلومات صحة الوحدة: تنقل ظروف العطل الداخلي وحالة مزامنة التكرار إلى رف وحدة التحكم الرئيسية.
• الحصانة ضد الجهد العابر: تحمي دوائر القمع الداخلية مفاتيح الإخراج من الارتدادات الجهدية الناتجة عن الأحمال الحثية.

الخدمات اللوجستية السريعة وضمان لمدة 12 شهرًا

• شروط الضمان: مدعومة بضمان استبدال كامل لمدة 12 شهرًا يغطي عيوب التصنيع.
• وقت المعالجة: معالجة سريعة وشحن آمن حول العالم في غضون 24 إلى 48 ساعة.
• الناقلون العالميون: خدمات لوجستية دولية سريعة تدار عبر شركاء موثوقين مثل فيديكس، وUPS، وDHL.

الأسئلة الشائعة المهنية (FAQ)

س1: هل وحدة 1715-OB8DE متوافقة مع هيكل الإدخال/الإخراج القياسي غير التكراري من ألين-برادلي؟

ج1: لا، صُممت وحدة 1715-OB8DE خصيصًا لهيكل 1715 للإدخال/الإخراج التكراري المصمم لدعم تكوينات التحكم المقاومة للأعطال ذات التوفر العالي.

س2: ما نوع الأسلاك الميدانية التي يجب استخدامها مع وحدة الإخراج الرقمي هذه ذات الـ 8 نقاط؟

ج2: استخدم أسلاكًا نحاسية صلبة أو مجدولة بمقياس 18 إلى 16 AWG، مع التأكد من تجريد الأسلاك بشكل صحيح واتباع مواصفات عزم الدوران للحفاظ على توصيلات آمنة تحت الاهتزاز.

س3: كيف تحمي الوحدة نفسها من الارتداد الحثي من الملفات اللولبية أو المرحلات المتصلة؟

ج3: تشتمل وحدة 1715-OB8DE على دوائر حصانة مدمجة ضد الاندفاعات العابرة؛ ومع ذلك، لا يزال يُوصى بإضافة صمامات ثنائية (flyback diodes) أو مخمدات RC مباشرة عبر الأحمال الحثية الكبيرة لضمان عمر أطول للجهاز.

س4: ماذا يجب أن أتحقق إذا كان مؤشر LED الخاص بالقناة يشير إلى إخراج نشط، لكن الجهاز الميداني لا يعمل؟

ج4: تأكد من أن مصدر طاقة المجال الخارجي بجهد 18 فولت إلى 32 فولت تيار مستمر المتصل بالوحدة نشط، وتحقق من وجود أي مصهرات تالفة في كتل توزيع الطاقة، وافحص استمرارية الأسلاك الميدانية.

س5: ما هي إرشادات الشراء التي تضمن الاستبدال الصحيح لوحدات سلسلة 1715 القديمة؟

ج5: تحقق دائمًا من رقم كتالوج القطعة الدقيق وفهرس مراجعة البرامج الثابتة على لوحة اسم الهيكل الموجود لديك لضمان التوافق السلس مع تكوين المعالج التكراري الخاص بك.
