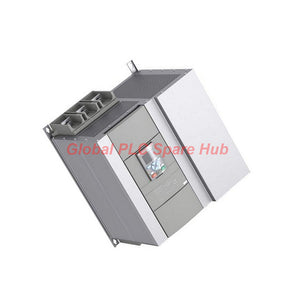

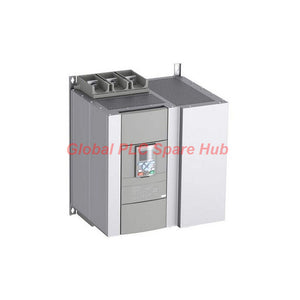

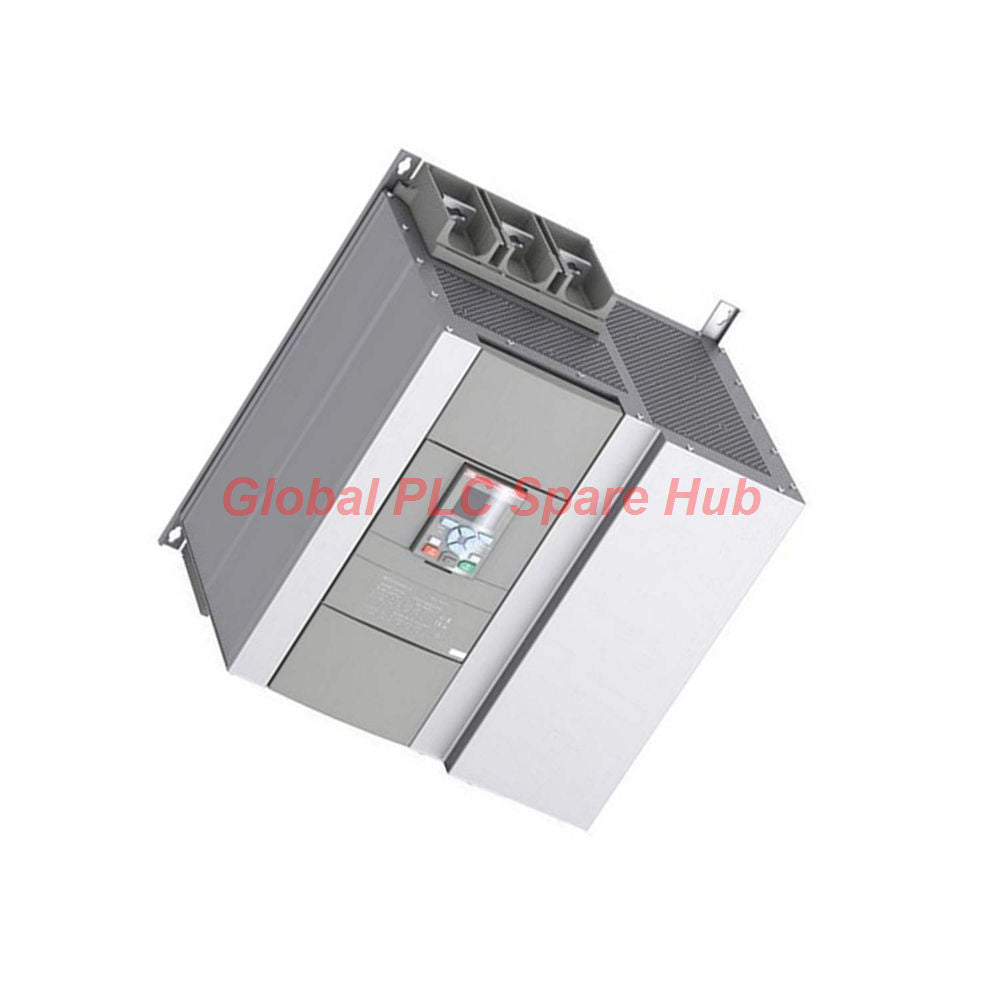

وحدة بادئ التشغيل الناعم PSTX1050-600-70 من سلسلة ABB PSTX، جهد 600 فولت، تيار 1050 أمبير

رؤية Global PLC Spare HUB

يُعد بادئ التشغيل الناعم الرقمي المتقدم عالي التحمل PSTX1050-600-70، المصمم من قبل شركة ABB، حلاً فعالاً للتحكم في المحركات ذات القدرة العالية عبر الشبكات الصناعية المتطلبة. يعمل هذا الجهاز بقدرة 1050 أمبير ضمن سلسلة PSTX المتطورة، ويدعم تكوينات التوصيل المباشر (In-line) وتوصيل "دلتا" الداخلي (Inside-delta) للمحركات الكبيرة ثلاثية الطور بجهد يصل إلى 600 فولت تيار متردد. تشير رؤى الهندسة الميدانية إلى أن تصميم التجاوز (bypass) المدمج وخوارزميات التحكم في عزم الدوران تقضي بفعالية على ظاهرة المطرقة المائية في محطات الضخ البلدية الكبيرة أثناء عمليات الإغلاق في حالات الطوارئ.

المواصفات الفنية

دليل التركيب

• يتم تركيب هيكل PSTX1050-600-70 الذي يزن 62.3 كجم بإحكام على لوحة خلفية صناعية مدعمة داخل حاوية تحكم مصنفة.
• يجب ضمان وجود مساحة تهوية كافية حول أطراف التوصيل الرئيسية، مع الأخذ في الاعتبار تصنيف الحماية IP00 لوصلات الطاقة الأولية.
• يجب ربط قضبان التوصيل الرئيسية ذات التحمل العالي باستخدام عزم ربط محدد بـ 45 نيوتن متر لمنع التسخين الناتج عن المقاومة العالية للوصلات.
• يتم توصيل أسلاك تغذية التحكم (100-250 فولت تيار متردد) وتوصيل لوحة المفاتيح الرسومية القابلة للفصل (بدرجة حماية IP66) عبر كابل تمديد للتركيب على الباب.

سهولة التشغيل والصيانة

• تكوين ملفات تعريف بدء تشغيل المحرك، ومنحدرات عزم الدوران، ووظائف تنظيف المضخة مباشرة باستخدام شاشة واجهة المستخدم الرسومية الكاملة القابلة للفصل.
• مراقبة حالات التشغيل المباشرة، وتيارات الأطوار، ورموز الأخطاء عن بُعد عبر بروتوكول Modbus RTU المدمج أو وحدات ناقل الحقل (Fieldbus) الاختيارية من نوع Anybus.
• الاستفادة من الحماية الإلكترونية المدمجة ضد الحمل الزائد وميزات قياس وقت تشغيل الثايرستور دون الحاجة إلى أجهزة مراقبة خارجية.
• إجراء تشخيصات سريعة للنظام باستخدام مؤشرات LED الموجودة على اللوحة الأمامية والتي تشير إلى حالات الجاهزية، والتشغيل، والحماية، والأخطاء.

معلومات التوافق

• متوافق تماماً مع المحركات الحثية ثلاثية الطور متوسطة إلى كبيرة الحجم التي تعمل على شبكات طاقة من 208 فولت إلى 600 فولت.
• يدعم وحدات اتصال ناقل الحقل (Fieldbus) القابلة للتوصيل بما في ذلك PROFINET وPROFIBUS وModbus TCP وEtherNet/IP وDeviceNet.
• يستوعب مدخلات حساسات درجة حرارة المحرك PT-100 وPTC للمراقبة الحرارية المباشرة.
• يعمل بالتوافق مع الموصلات (Contactors) الخارجية المخصصة للأمان وتطبيقات مضخات الحريق.

معلومات الشهادات

• تم تصنيعه بالامتثال الكامل للمعايير الكهربائية الدولية IEC 60529 وIEC 60947-1.
• حاصل على شهادات UL وcUL لمتطلبات معدات التحكم الصناعية لأسواق أمريكا الشمالية.
• يلبي توجيهات علامة CE للسلامة والتوافق الكهرومغناطيسي.
• هيكل مطابق لمعايير RoHS وفقاً للإرشادات البيئية للاتحاد الأوروبي.

قائمة الحزمة وشروط الضمان

• وحدة بادئ تشغيل ناعم واحدة PSTX1050-600-70 مفحوصة في المصنع ومجهزة بلوحة مفاتيح رسومية قابلة للفصل.
• دليل فني شامل وحزمة وثائق تكوين التشغيل السريع.
• ضمان استبدال شامل قياسي لمدة 12 شهراً ضد عيوب التصنيع.

الشحن والخدمات اللوجستية

• معالجة سريعة للطلبات مع إرسال المخزون خلال 24 إلى 48 ساعة.
• نقل دولي آمن للشحنات الثقيلة يتم التعامل معه عبر شركات شحن عالمية موثوقة مثل FedEx وUPS وDHL.
• تغليف صناعي ثقيل في صناديق خشبية ومنصات ممتصة للصدمات مصممة للحماية من أضرار النقل.

تطبيقات المعدات المستهدفة وقدرات التشخيص

• مناسبة التطبيق: مثالي للمضخات الطاردة المركزية الصناعية عالية القدرة، ومراوح التهوية الكبيرة، وضواغط الغاز ذات القصور الذاتي العالي، وكسارات الصخور الثقيلة، والسيور الناقلة.
• مثال عملي: في محطة معالجة مياه الصرف الصحي البلدية، يساهم استخدام ميزات تنظيف المضخة والتحكم في عزم الدوران المدمجة في منع انسداد المواد الصلبة وإزالة انسداد المراوح تلقائياً.
• تشخيص الأخطاء: تراقب وحدة المعالجة الدقيقة المتقدمة حالات فتح التجاوز (bypass)، وعدم توازن التيار، وعكس الطور، وأخطاء الأرضي، وارتفاع درجة حرارة الثايرستور.
• سجل الأحداث: تسجل ذاكرة الأحداث الداخلية تاريخ الأخطاء وفئات الرحلة، مما يسمح لمهندسي الصيانة بمراجعة الأسباب الجذرية أثناء تدقيق المصنع.

مراجعة Global PLC Spare HUB

مراجعة Global PLC Spare HUB: يمثل بادئ التشغيل الناعم PSTX1050-600-70 قمة إدارة المحركات عالية القدرة، حيث يوفر كفاءة تجاوز (bypass) مدمجة استثنائية وعمقاً تشخيصياً قوياً. يختار متخصصو الأتمتة باستمرار سلسلة ABB PSTX لمشاريع البنية التحتية الحيوية حيث يكون التكامل السلس مع ناقل الحقل (Fieldbus) والحماية المتقدمة للمضخات أمراً ضرورياً.

أسئلة مكررة

س: ما هي معايير الاختيار الرئيسية التي يجب تقييمها عند المفاضلة بين التوصيل المباشر وتوصيل دلتا الداخلي لبادئ التشغيل هذا؟
ج: يتعامل التوصيل المباشر مع تيارات المحرك حتى 1050 أمبير باستخدام كابلات قياسية ثلاثية الأسلاك، بينما يقوم توصيل دلتا الداخلي بتوجيه أطوار المحرك بشكل فردي، مما يسمح لوحدة التحكم بإدارة المحركات التي تسحب ما يصل إلى 1810 أمبير للحصول على كفاءة أعلى في خرج القدرة.

س: ما هي الميزة التشغيلية الأساسية للموصلات (Contactors) المدمجة للتجاوز (bypass) في هذه الوحدة ذات التيار العالي؟
ج: يتم إغلاق التجاوز المدمج تلقائياً بمجرد وصول المحرك إلى سرعته الكاملة، مما يلغي خسائر التوصيل الداخلية للثايرستور، ويقلل من تبديد الحرارة داخل اللوحة، ويزيد من كفاءة الطاقة الإجمالية إلى أقصى حد.

س: ما هي الخطوة التشخيصية الميدانية العملية التي يجب اتخاذها إذا سجلت الوحدة تحذيراً من حمل زائد على الثايرستور؟
ج: افحص تردد بدء التشغيل وإعدادات منحدر التشغيل للتأكد من أن عدد عمليات البدء في الساعة لا يتجاوز الحدود الحرارية، وتحقق من أن مراوح تبريد الكابينة تحافظ على درجات الحرارة المحيطة أقل من 60 درجة مئوية.

س: هل يمكن فصل لوحة المفاتيح الرسومية وتركيبها عن بُعد على الجزء الخارجي من حاوية التحكم؟
ج: نعم، تتميز لوحة المفاتيح القابلة للفصل بدرجة حماية IP66 وتصنيف 4x للاستخدام الخارجي، مما يسمح بتركيبها مباشرة على باب الحاوية لسهولة وصول المشغل دون الحاجة إلى فتح اللوحة.

س: ما هي سير عمل الشحن واللوجستيات المطبق عند طلب بادئ التشغيل الناعم الثقيل هذا (62.3 كجم) لنشره في حالات الطوارئ بالمصنع؟
ج: تخضع الطلبات للمعالجة الفورية والتعبئة الآمنة على منصات، ويتم شحنها خلال 24 إلى 48 ساعة عبر شبكات الشحن السريع المتخصصة للشحنات الثقيلة بما في ذلك FedEx وUPS وDHL.
