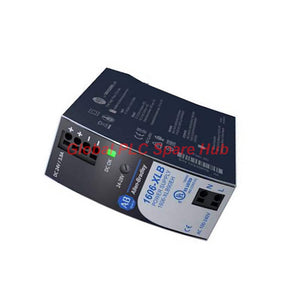

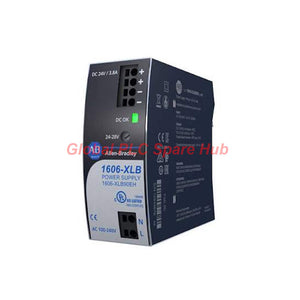

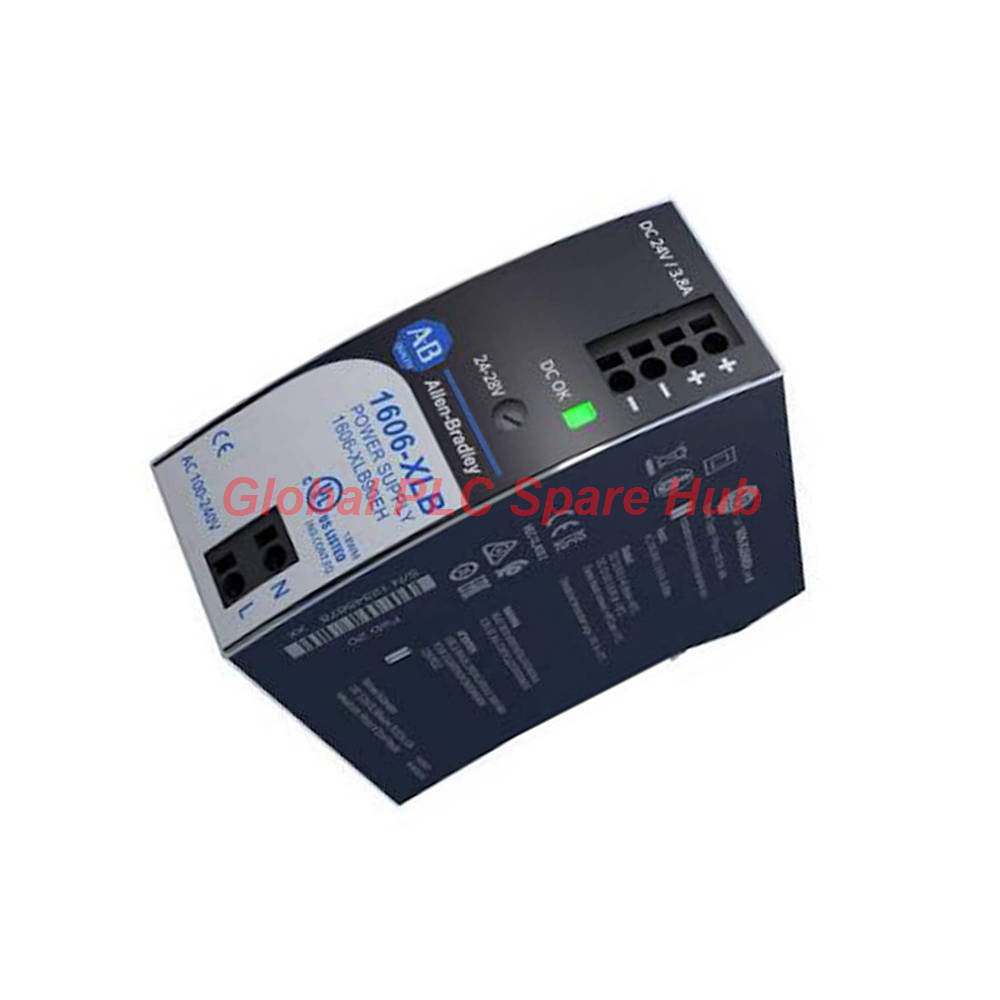

وحدة إمداد الطاقة 1606-XLB240E، سلسلة 1606-XLB من ألين-برادلي، جهد 24 فولت تيار مستمر
Manufacturer: Allen-Bradley
Product No.: 1606-XLB240E
Condition： متوفر بالمخزون
Product Type: وحدة إمداد الطاقة
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة من Global PLC Spare HUB
يوفر مزود الطاقة ذو النمط التبديلي المثبت على سكة DIN طراز 1606-XLB240E، والمصمم بواسطة شركة Allen-Bradley، تحويل طاقة موثوقًا بجهد 24 فولت تيار مستمر (VDC) للوحات التحكم الصناعية ذات الكثافة العالية. وكجزء من السلسلة الأساسية القوية Bulletin 1606-XLB، توفر هذه الوحدة تيار خرج مستمر يصل إلى 10 أمبير مع الحفاظ على كفاءة طاقة عالية تتجاوز 94%. وتُظهر تجربة التركيب في المصانع أن دخل التيار المتردد واسع النطاق وتبدد الحرارة المنخفض يعززان الموثوقية بشكل كبير عبر نوبات أتمتة المصانع المستمرة.
المواصفات الفنية
| الشركة المصنعة | Allen-Bradley (Rockwell Automation) |
| رقم جزء الكتالوج | 1606-XLB240E |
| سلسلة المنتج | Bulletin 1606-XLB خط مزودات الطاقة الأساسية |
| تصنيف الجهاز | وحدة مزود طاقة بنمط التبديل وتثبيت على سكة DIN |
| خرج التيار المستمر الاسمي | قابل للتعديل من 24 فولت إلى 28 فولت (10 أمبير عند 24 فولت / 8.6 أمبير عند 28 فولت) |
| دخل التيار المتردد واسع النطاق | 100 فولت إلى 240 فولت تيار متردد اسمي (تفاوت ±10%، 50-60 هرتز) |
| كفاءة التحويل | نموذجي 94.0% عند 120 فولت تيار متردد / 95.2% عند 230 فولت تيار متردد |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +70 درجة مئوية (مع خفض الحمل الحراري فوق +55 درجة مئوية) |
| إشارات التشخيص | مخرج تلامس ترحيل مدمج DC-OK |
| الأبعاد المادية والوزن | العرض: 49 مم | الارتفاع: 124 مم | العمق: 124 مم | الوزن: بحد أقصى 540 جم (1.2 رطل) |
دليل التركيب
- ثبّت 1606-XLB240E بإحكام على سكة DIN قياسية داخل حاوية التحكم الرئيسية الخاصة بك.
- حافظ على مسافة رأسية دنيا فوق وتحت الهيكل للسماح بتدفق الهواء بالحمل الحراري الطبيعي وتبديد الحرارة.
- قم بتقشير عزل الأسلاك الواردة بدقة بمقدار 7 مم (0.28 بوصة) لمنع انكشاف النحاس خارج كتل الأطراف.
- أدخل الموصلات الصلبة أو المجدولة (20-10 AWG) في أطراف البراغي واربطها بعزم دوران 1 نيوتن متر.
سهولة التشغيل والصيانة
- تحقق من حالة تنظيم تيار الخرج المستمر فورًا باستخدام إشارة تلامس DC-OK المدمجة في اللوحة الأمامية.
- اضبط جهد الخرج الاسمي بسلاسة بين 24 فولت و 28 فولت باستخدام مفتاح الضبط المتاح في الواجهة الأمامية.
- قم بإجراء فحوصات روتينية لإحكام الأطراف أثناء فترات الصيانة الوقائية المجدولة دون الحاجة إلى أدوات متخصصة.
- استفد من كتل الأطراف ذات المشابك اللولبية المصممة لتغييرات الأسلاك السريعة أثناء تعديلات اللوحة.
معلومات التوافق
- متوافق تمامًا مع إلكترونيات التحكم الصناعية القياسية بجهد 24 فولت، وأجهزة PLC، وأجهزة الاستشعار، وحلقات المشغلات.
- مصمم للتركيب المباشر على سكك DIN قياسية مقاس 35 مم وفقًا لمعايير الخزائن الصناعية.
- يتوافق مع معايير جهد المرافق العالمية التي تغطي شبكات الكهرباء أحادية الطور من 100 فولت إلى 240 فولت تيار متردد.
- يتوافق مع مواصفات الحصانة والانبعاثات الكهرومغناطيسية العامة (سلسلة IEC 61000-6).
معلومات الشهادات
- تم تصنيعه بامتثال صارم لمعايير السلامة الإلكترونية الصناعية الدولية.
- يلبي متطلبات EN 55011/22 الفئة B للانبعاثات الكهرومغناطيسية المشعة والموصلة.
- يتوافق مع معايير IEC 61000-3-2 الفئة A فيما يتعلق بحدود تيار دخل التوافقيات.
- تصميم متوافق مع توجيه RoHS لتقييد محتوى المواد الخطرة.
قائمة الحزمة وشروط الضمان
- وحدة مزود طاقة واحدة 1606-XLB240E مفحوصة في المصنع
- كتيب تركيب فني مطبوع ودليل توصيل الأطراف
- ضمان استبدال شامل قياسي لمدة 12 شهرًا ضد عيوب التصنيع
الشحن والخدمات اللوجستية
- تلبية سريعة للطلبات مع إرسال المخزون في غضون 24 إلى 48 ساعة
- شحن دولي سريع وموثوق يتم التعامل معه عبر شبكات نقل موثوقة بما في ذلك FedEx وUPS وDHL
- تغليف واقٍ شديد التحمل مصمم لامتصاص صدمات النقل ومنع التلف الناتج عن الرطوبة
تطبيقات المعدات المستهدفة وقدرات التشخيص
- مناسبة التطبيق: مثالي لتشغيل رفوف PLC الموزعة، وخزائن منطق الترحيل، وحلقات الأجهزة، وشاشات اللمس HMI، ومجمعات صمامات الملف اللولبي.
- مثال عملي: في لوحة آلة تعبئة متعددة الأقسام، يحافظ مزود الطاقة هذا على توصيل مستقر بجهد 24 فولت أثناء تقلبات جهد خط المصنع، مما يمنع عمليات إعادة ضبط وحدة التحكم المزعجة.
- تشخيص الأعطال: تتبع المراقبة الداخلية انخفاضات جهد الخرج والإجهاد الحراري، مما يشير إلى الشذوذ من خلال تلامس ترحيل DC-OK الجاف.
- حماية النظام: حماية مدمجة من عابرات الدخل وخفض الحمل الحراري تحمي الإلكترونيات اللاحقة من اندفاعات الشبكة.
مراجعة Global PLC Spare HUB
مراجعة Global PLC Spare HUB: توفر وحدة مزود الطاقة 1606-XLB240E كفاءة طاقة استثنائية وتنظيم جهد ثابت لبيئات المصانع المتطلبة. يحدد مهندسو التحكم بشكل متكرر طراز Bulletin 1606-XLB هذا لعرضه المدمج البالغ 49 مم وأدائه الموثوق في درجات حرارة التشغيل المحيطة المرتفعة.
الأسئلة الشائعة
س: ما هي عوامل الاختيار التي يجب تقييمها عند اختيار مزود الطاقة بقدرة 10 أمبير لتحديث لوحة التحكم؟
ج: تحقق من أن إجمالي استهلاك الحمل المستمر بجهد 24 فولت يظل ضمن تصنيف 10 أمبير عند 24 فولت (أو 8.6 أمبير عند 28 فولت)، وتأكد من أن الإمداد الوارد يطابق نطاق 100-240 فولت تيار متردد، وتأكد من وجود خلوص جانبي كافٍ في الخزانة للإدارة الحرارية.
س: كيف تؤثر درجة الحرارة المحيطة على قدرة خرج التيار المستمر لهذه الوحدة؟
ج: يعمل مزود الطاقة حتى +55 درجة مئوية دون خفض في الحمل، لكنه يتطلب خفضًا في الخرج بمقدار 6 وات لكل درجة مئوية عندما ترتفع درجات الحرارة المحيطة بين +55 درجة مئوية و +70 درجة مئوية.
س: ما هي خطوة استكشاف الأخطاء وإصلاحها العملية في الميدان التي يجب اتخاذها إذا انفتح تلامس DC-OK؟
ج: تحقق من مقياس جهد ضبط الجهد الأمامي، وقس مستويات جهد دخل التيار المتردد للتأكد من بقائها ضمن نطاق تفاوت ±10%، وافحص الأسلاك اللاحقة بحثًا عن دوائر قصر جزئية أو أحمال زائدة.
س: هل يمكن ضبط مزود الطاقة هذا لتوفير جهد أعلى من 24 فولت تيار مستمر للتعويض عن مسارات الكابلات الطويلة؟
ج: نعم، جهد الخرج قابل للتعديل ميدانيًا من 24 فولت حتى 28 فولت تيار مستمر باستخدام مفتاح الضبط في اللوحة الأمامية للتعويض عن انخفاض الجهد عبر مسافات الأسلاك الممتدة.
س: ما هو سير عمل الإرسال القياسي عند طلب وحدة الاستبدال هذه لصيانة المصنع العاجلة؟
ج: تخضع الطلبات لمعالجة فورية للمخزون وتغليف آمن، ويتم شحنها في غضون 24 إلى 48 ساعة عبر شركات البريد السريع الدولية المتميزة بما في ذلك FedEx وUPS وDHL.
