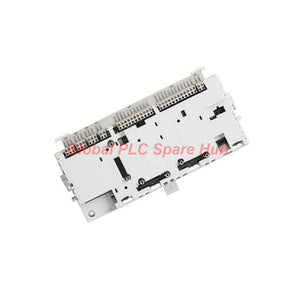

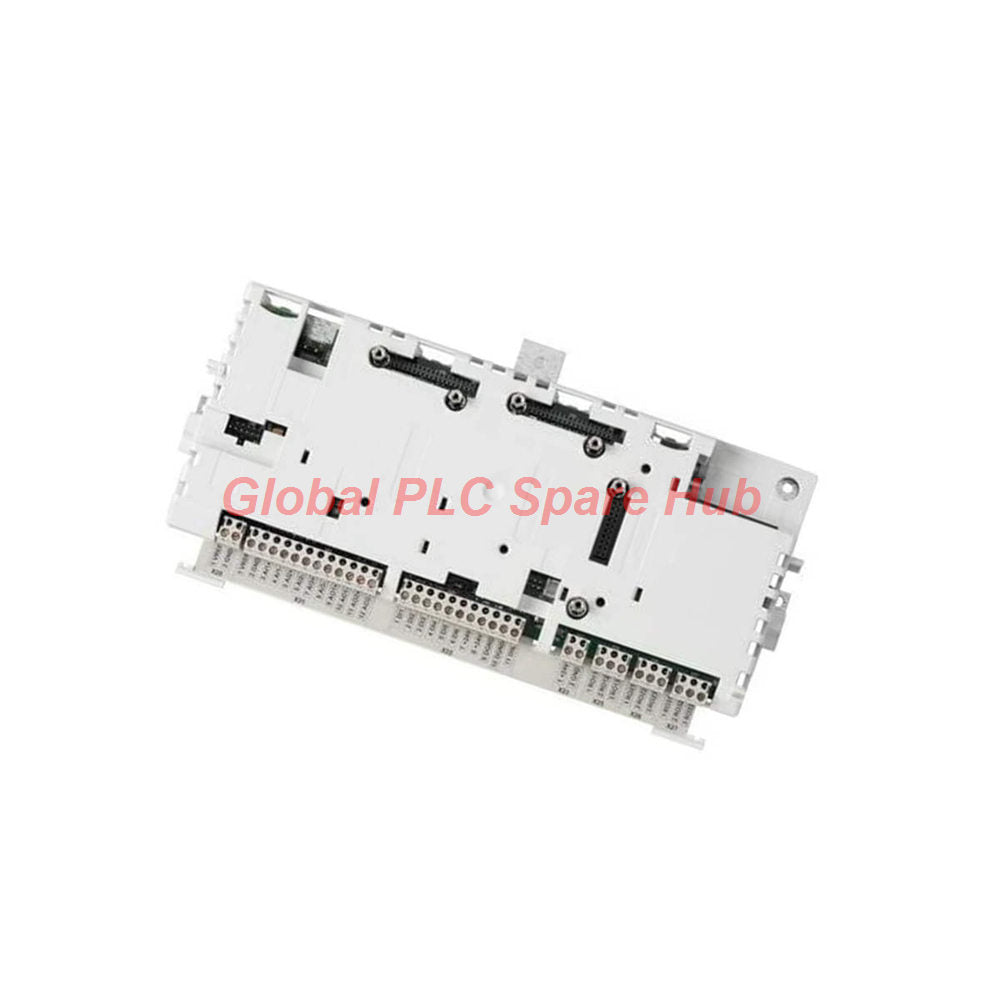

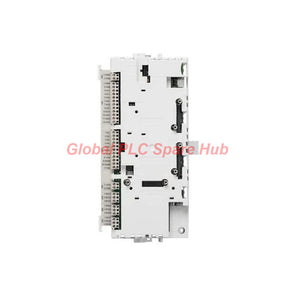

وحدة تحكم RDCU-12C من ABB، رقم القطعة 3AUA0000036521، وحدة عاكس من سلسلة RDCU

هندسة المعالجة الأساسية ونظرة عامة

وحدة التحكم RDCU-12C من ABB (معرف المنتج: 3AUA0000036521) هي وحدة تحكم عالية الأداء مصممة خصيصاً لأنظمة الدفع الصناعية من ABB ضمن عائلة منتجات سلسلة RDCU. صُممت هذه الوحدة لتُثبت على سكة DIN قياسية بمقاس 35 × 7.5 مم، ويضم غلافها المصنوع من الفولاذ المطلي بالزنك ومادة ABS/PC قنوات إدخال/إخراج تناظرية ورقمية شاملة، ومخارج ترحيل، وفتحات اختيار مزدوجة، ووصلات ألياف بصرية من نوع PPCS، وواجهات اتصالات DDCS لتنسيق إلكترونيات الطاقة بقدرة ميجاوات متعددة.

يحدد مهندسو الأتمتة والمحركات لوحة التحكم RDCU-12C لعمليات تحديث العواكس الصناعية المتطلبة وحلقات التحكم في الحركة عالية السرعة التي تتطلب اتصالات ألياف بصرية حتمية ومرونة توسعة واسعة النطاق.

جدول المواصفات الفنية الشامل

• الشركة المصنعة: ABB
• خط الإنتاج والسلسلة: عائلة وحدات التحكم في العاكس سلسلة RDCU
• تسمية الكتالوج والمعرف: RDCU-12C / رقم الجزء 3AUA0000036521
• رقم التعريفة الجمركية: 85049090
• التركيب الميكانيكي: تثبيت على سكة DIN مقاس 35 × 7.5 مم؛ قاعدة من الفولاذ المطلي بالزنك مع غطاء ABS/PC
• مخرج الجهد الثابت (X20): ±10 فولت تيار مستمر بحد أقصى 10 مللي أمبير (يدعم مقياس الجهد من 1 إلى 10 كيلو أوم)
• المخارج التناظرية (X21): مخرجان تيار قابلان للبرمجة (0/4–20 مللي أمبير، مقاومة الحمل < 700 أوم؛ دقة 10 بت)
• الطاقة الرقمية والإضافية: مخرج 24 فولت تيار مستمر (حد أقصى 250 مللي أمبير)؛ دخل طاقة خارجي 24 فولت تيار مستمر (X34، حتى 1200 مللي أمبير مع الخيارات)
• مخارج الترحيل (X25–X27): ثلاثة مخارج ترحيل قابلة للبرمجة (8 أمبير عند 24 فولت تيار مستمر / 250 فولت تيار متردد؛ عزل 4 كيلو فولت تيار متردد)
• فتحات التوسعة والاتصال: الفتحة 1 (X31) والفتحة 2 (X32) لتوسيعات الإدخال/الإخراج، أو مشفرات النبض RTAC، أو محولات ناقل المجال (RPBA/RMBA)؛ منفذ DDCS (X33) لوحدات RDCO
• روابط واجهة العاكس: رابط جهاز إرسال/استقبال الألياف البصرية PPCS (V57، V68؛ مكونات بصرية 10 ميجا بود) للتحكم في وحدة IGBT/العاكس
• مؤشرات التشخيص: مصابيح LED على اللوحة (أخضر "للطاقة" يشير إلى عمل +5 فولت بشكل سليم، أحمر "للخطأ")
• درجة حرارة التشغيل والتخزين: التشغيل من 0°م إلى +60°م؛ التخزين من -40°م إلى +70°م
• الوزن الصافي المادي: 0.6 كجم

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، يتطلب التعامل مع لوحات التحكم الدقيقة مثل RDCU-12C بروتوكولات صارمة لتفريغ الشحنات الاستاتيكية (ESD) والتعامل الدقيق مع الألياف البصرية. يلاحظ فنيو الميدان أنه عند استبدال وحدات التحكم في محركات الجهد العالي الصناعية، فإن ضمان نظافة وصلات كابلات الألياف البصرية PPCS (V57/V68) وخلوها من الغبار أمر بالغ الأهمية لمنع أخطاء التوهين البصري وانقطاع الاتصال بين لوحة التحكم ومجموعات عاكس الطاقة.

المعدات الصناعية المستهدفة وسيناريوهات التطبيق

• محركات التيار المتردد/المستمر الصناعية الكبيرة: المعالج المركزي وذكاء التحكم لمغيرات التردد الصناعية من فئة الميجاوات من ABB.
• سيور النقل والمطاحن في التعدين الثقيل: تنسق مزامنة المحركات المتعددة ذات العزم العالي في مصانع معالجة المعادن.
• أنظمة الدفع البحري والدافعات: تدير محركات الدفع ذات السرعة المتغيرة التي تتطلب استجابة حتمية عبر الألياف البصرية.
• محطات ضخ المياه ذات التدفق العالي: تتحكم في محركات التردد المتغير لمضخات التعزيز البلدية وحلقات الاستشعار.
• دينامومترات منصات الاختبار: تنظم محركات الاختبار التجديدي عالية الديناميكية تحت معلمات حلقات مغلقة صارمة.

قدرات التشخيص ومراقبة النظام

تدمج RDCU-12C أدوات تشخيص الأجهزة ومؤشرات الحالة المرئية لتبسيط استكشاف الأخطاء وإصلاحها أثناء التشغيل والصيانة:

• مصباح LED لحالة سكة الطاقة: مصباح LED أخضر مخصص "للطاقة" يؤكد استقرار عمل سكة المنطق الداخلية بجهد +5 فولت.
• مصباح LED لتعثر الخطأ: يضيء مصباح LED الأحمر "للخطأ" فور اكتشاف أخطاء في الأجهزة الداخلية، أو عدم تطابق بطاقة الخيار، أو انقطاع اتصالات الناقل.
• واجهة لوحة التحكم (X39): منفذ توصيل مباشر للوحات التحكم CDP-312R لقراءة قيم المعلمات المباشرة، وسجلات تاريخ الأخطاء، وآثار تشخيص المحرك.

خدمات لوجستية سريعة وتغطية ضمان لمدة 12 شهراً

• شروط الضمان: مدعومة بضمان استبدال كامل لمدة 12 شهراً يغطي عيوب المكونات.
• وقت المعالجة: معالجة سريعة للطلبات وشحن دولي آمن خلال 24 إلى 48 ساعة.
• الناقلون العالميون: شحن دولي موثوق يتم عبر FedEx وUPS وDHL.

الأسئلة الشائعة المهنية (FAQ)

س1: هل يمكن تركيب وحدة التحكم RDCU-12C مباشرة على سكة DIN قياسية بدون محولات؟

ج1: نعم، تتميز RDCU-12C بقاعدة ميكانيكية مدمجة مصممة للتركيب مباشرة على سكك التثبيت القياسية DIN مقاس 35 × 7.5 مم داخل خزائن التحكم.

س2: ما هي الوظيفة الأساسية لوصلات الألياف البصرية PPCS (V57, V68)؟

ج2: تقوم منافذ PPCS (نظام اتصالات لوحة الطاقة) البصرية بسرعة 10 ميجا بود بنقل إشارات التوقيت والمزامنة عالية السرعة بين وحدة التحكم RDCU-12C ووحدات عاكس الطاقة أو مصدر IGBT.

س3: ما هي وحدات الخيار التي يمكن إدخالها في الفتحة 1 (X31) والفتحة 2 (X32)؟

ج3: تقبل الفتحة 1 والفتحة 2 العديد من لوحات التوسعة الإضافية، بما في ذلك وحدات توسيع الإدخال/الإخراج التناظرية والرقمية RAIO/RDIO، وواجهات مشفر النبض RTAC، ومحولات ناقل المجال مثل RPBA أو RMBA.

س4: ما هي الاحتياطات التي يجب اتخاذها عند ربط كتل أطراف التوصيل اللولبية القابلة للفصل؟

ج4: استخدم أسلاكاً مجدولة أو صلبة تتراوح من 22 إلى 12 AWG (0.3–3.3 مم²)، وقم بتعريتها بشكل مناسب، وقم بربط براغي الأطراف بدقة ضمن نطاق 0.2 إلى 0.4 نيوتن متر (2–4 رطل·بوصة) لتجنب إتلاف كتل الأطراف.

س5: ما هي إرشادات الشراء التي تضمن الاستبدال الصحيح عند البحث عن لوحات تحكم محركات ABB القديمة؟

ج5: تحقق دائماً من تسمية نوع ABB الدقيقة (RDCU-12C) ومعرف المنتج (3AUA0000036521) مقابل لوحة بيانات محركك الحالي لضمان توافق البرنامج الثابت وفتحة الخيارات.
