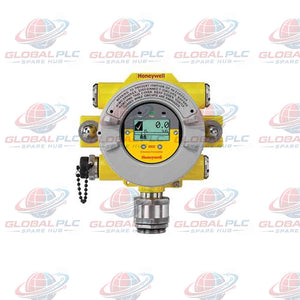

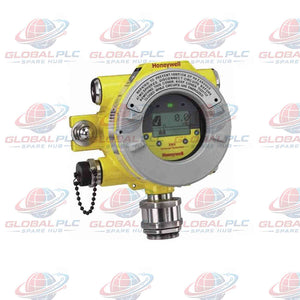

جهاز الإرسال العالمي وكاشف الغاز ومستشعر ثاني أكسيد الكربون Honeywell XNX-UTSV-RNIC1

نظرة عامة على المنتج

يُعد جهاز Honeywell XNX-UTSV-RNIC1 جهاز إرسال غاز عالمي متقدم مصمم للبيئات الصناعية الخطرة. بفضل هيكله القوي المصنوع من الفولاذ المقاوم للصدأ 316 والمطلي، يضم هذا الجهاز مستشعرًا بالأشعة تحت الحمراء من نوع MPD لثاني أكسيد الكربون، ويوفر نطاق قياس من 0-5% حجمًا/حجمًا. يعمل بسلاسة كمنصة مرنة تدعم إشارات 4-20mA القياسية، واتصالات HART، وثلاثة مرحلات إنذار أو أعطال مدمجة. يعتمد مهندسو الصناعة على سلسلة XNX Universal Transmitter لمراقبة الانبعاثات المستمرة وحماية سلامة الحياة الموثوقة في مواقع المصانع الخارجية والداخلية القاسية.

رؤى Global PLC Spare HUB: يؤدي دمج XNX-UTSV-RNIC1 في البنى المعمارية المعقدة للمنشآت إلى تحسين كبير في التكرار الأمني. خلال مشروع تشغيل حديث في منشأة لمعالجة المواد الكيميائية في تكساس، قام فريقنا الهندسي بنشر هذه الوحدة بالقرب من مشعبات تخزين ثاني أكسيد الكربون عالية التركيز. أتاحت واجهة HART المحلية لمهندسينا إكمال اختبار الحلقة الكاملة والمعايرة من الأرض باستخدام جهاز اتصال محمول، مما ألغى الحاجة إلى السقالات أو الاتصال بغرفة التحكم الثانوية.

المواصفات الفنية

• العلامة التجارية: Honeywell
• سلسلة المنتج: XNX Universal Transmitter
• رقم الموديل: XNX-UTSV-RNIC1
• نطاق القياس: 0-5% حجمًا/حجمًا لثاني أكسيد الكربون
• تقنية المستشعر: مستشعر واجهة الأشعة تحت الحمراء (IR) MPD mV
• إشارات الإخراج: مصدر/مستقبل تيار 4-20mA، بروتوكول اتصال HART
• تكوين المرحلات: 3 مرحلات أعطال وإنذار مدمجة من النوع C
• مادة الهيكل: الفولاذ المقاوم للصدأ 316 المطلي
• فتحات الأنابيب: 4 مداخل ملولبة 3/4 بوصة NPT
• درجة حرارة التشغيل: -40 درجة مئوية إلى +65 درجة مئوية (-40 درجة فهرنهايت إلى +149 درجة فهرنهايت)
• الرطوبة التشغيلية: 0-99% رطوبة نسبية (غير مكثفة)
• ضغط التشغيل: 90-110 كيلو باسكال
• وقت الاستجابة: T90 أقل من 15 ثانية للكشف السريع عن المخاطر
• الأبعاد: 16 سم × 19.7 سم × 11.4 سم (6.1 بوصة × 7.8 بوصة × 4.5 بوصة)
• الوزن: 5 كجم

إرشادات التركيب

• ثبت جهاز الإرسال بإحكام على الأسطح الرأسية المسطحة باستخدام عروات التركيب المدمجة والموجودة في الهيكل.
• استخدم أجهزة تركيب الأنابيب الاختيارية للتثبيت الآمن على الأنابيب الرأسية أو الأفقية التي يتراوح قطرها بين 100 مم و 150 مم (4 بوصات إلى 6 بوصات).
• تأكد من إغلاق جميع مداخل الأنابيب الأربعة مقاس 3/4 بوصة NPT بشكل صحيح باستخدام سدادات مقاومة للانفجار معتمدة أو غدد كابلات للحفاظ على سلامة التصنيف.
• حافظ على مسافة خلوص واضحة حول فتحة المستشعر البصري لمنع الانسداد بسبب تراكم الغبار أو قطرات الماء.
• وصل أسلاك مصدر الطاقة وحلقات الإشارة إلى كتل الأطراف الداخلية القابلة للتوصيل وفقًا لقوانين السلامة الكهربائية المحلية.

المعايرة والصيانة والتشخيص

• أجرِ معايرة روتينية للصفر والنطاق باستخدام غازات الاختبار المعتمدة كل ستة أشهر للحفاظ على دقة القياس.
• ادخل إلى قوائم التشخيص مباشرة في الميدان باستخدام أي جهاز اتصال HART محمول قياسي متصل بالمنفذ المحلي.
• راقب حالات مرحلات الأعطال الداخلية فورًا لتحديد تدهور المستشعر، أو انخفاض الجهد الكهربائي، أو انسداد المسار البصري.
• نظف بصريات مستشعر الأشعة تحت الحمراء بعناية بقطعة قماش خالية من الوبر كلما أدى تراكم الجسيمات البيئية إلى تحذير إشارة منخفضة.
• استبدل وحدات المستشعر القابلة للتوصيل بسرعة دون فصل مصادر الطاقة الرئيسية بفضل تصميم السلامة الجوهرية للمنصة.

التوافق ودمج النظام

• يتصل مباشرة بأنظمة التحكم الموزعة القياسية في الصناعة ووحدات التحكم المنطقية القابلة للبرمجة عبر حلقات تناظرية 4-20mA.
• يتواصل بمعايير التشخيص عبر شبكات الناقل الرقمية باستخدام بروتوكولات HART القياسية لإدارة الأصول عن بعد.
• يتكامل بسلاسة مع وحدات التحكم الأمنية للجهات الخارجية، ولوحات الحريق والغاز، وأجهزة مراقبة المخاطر الثانوية.
• يتصل بشكل متوافق مع أنظمة Honeywell Analytics Searchline Excel و Optima لتغطية السلامة على مستوى المصنع.

الشهادات والامتثال

• اعتمادات المناطق الخطرة: معتمد من UL و CSA للاستخدام في المواقع الصناعية المصنفة
• حماية الدخول: هيكل شديد التحمل مصمم لتحمل الطقس القاسي والأجواء المسببة للتآكل
• السلامة الكهربائية: متوافق مع المعايير الصناعية الصارمة لنقل الإشارة منخفضة الجهد وتبديل المرحلات

محتويات العبوة واللوجستيات

• 1 × وحدة إرسال Honeywell XNX-UTSV-RNIC1 عالمية
• 1 × مستشعر MPD IR CO2 مثبت مسبقًا (0-5% حجمًا/حجمًا)
• 1 × دليل البدء السريع التقني ودليل الأسلاك
• شروط الضمان: ضمان شامل من الشركة المصنعة لمدة 12 شهرًا يشمل من تاريخ الشراء.
• طرق الشحن: توصيل عالمي سريع وموثوق يتم عبر FedEx، UPS، و DHL.
• وقت الإرسال: تتم معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة من تأكيد الدفع.

التطبيقات الصناعية النموذجية

• منصات استخراج النفط والغاز في المنبع ووحدات معالجة التكرير في المصب
• مصانع الكيماويات التي تدير تغطية ثاني أكسيد الكربون وأجواء الغاز الخامل
• مرافق معالجة مياه الصرف الصحي التي تراقب تراكم غاز التخمير والأماكن المغلقة
• محطات توليد الطاقة التي تستخدم التوربينات الغازية وأنظمة الغلايات واسعة النطاق
• غرف الأبحاث النظيفة في صناعة الأدوية والمختبرات البحثية المتخصصة

الأسئلة المتكررة

س: هل يمكن لجهاز XNX-UTSV-RNIC1 العمل في ظروف جوية شديدة البرودة؟

ج: نعم، تتميز الوحدة بنطاق درجة حرارة تشغيل يصل إلى -40 درجة مئوية وتستخدم غلافًا قويًا من الفولاذ المقاوم للصدأ 316 المطلي الذي يقاوم الأمطار المتجمدة والثلوج الكثيفة.

س: ما هي الميزة الأساسية لاختيار مستشعر الأشعة تحت الحمراء بدلاً من خيارات الخرز التحفيزي؟

ج: مستشعرات الأشعة تحت الحمراء لا تستهلك الغازات المستهدفة أثناء الكشف وتتأثر بشكل أقل بكثير بالسموم أو التثبيط الناجم عن السيليكونات المتطايرة أو مركبات الكبريت في المصانع الكيميائية.

س: كيف يقوم الفنيون بإجراء التشخيص عن بعد على هذا الجهاز؟

ج: يقوم الفنيون بتوصيل أجهزة اتصال HART المحمولة القياسية مباشرة بالمنفذ المحلي أو يتصلون بسلك إشارة 4-20mA للتحقق من سجلات المعايرة، وحالة المستشعر، ورموز الأعطال.

س: هل تشتمل العبوة القياسية على أجهزة تركيب الأنابيب الاختيارية؟

ج: لا، يستخدم التكوين القياسي عروات التثبيت السطحية المدمجة. تتوفر مجموعات تركيب الأنابيب للأنابيب التي يتراوح قطرها بين 4 و 6 بوصات وحوامل السقف كملحقات منفصلة.

س: ماذا يجب أن أتحقق إذا عرضت الوحدة رمز خطأ بصري ثابت؟

ج: افحص نافذة الأشعة تحت الحمراء بحثًا عن الغبار الكثيف، أو طبقة الزيت، أو تراكم التكثيف، ونظف الزجاج بلطف، وتأكد من أن المسار البصري غير مسدود تمامًا.
