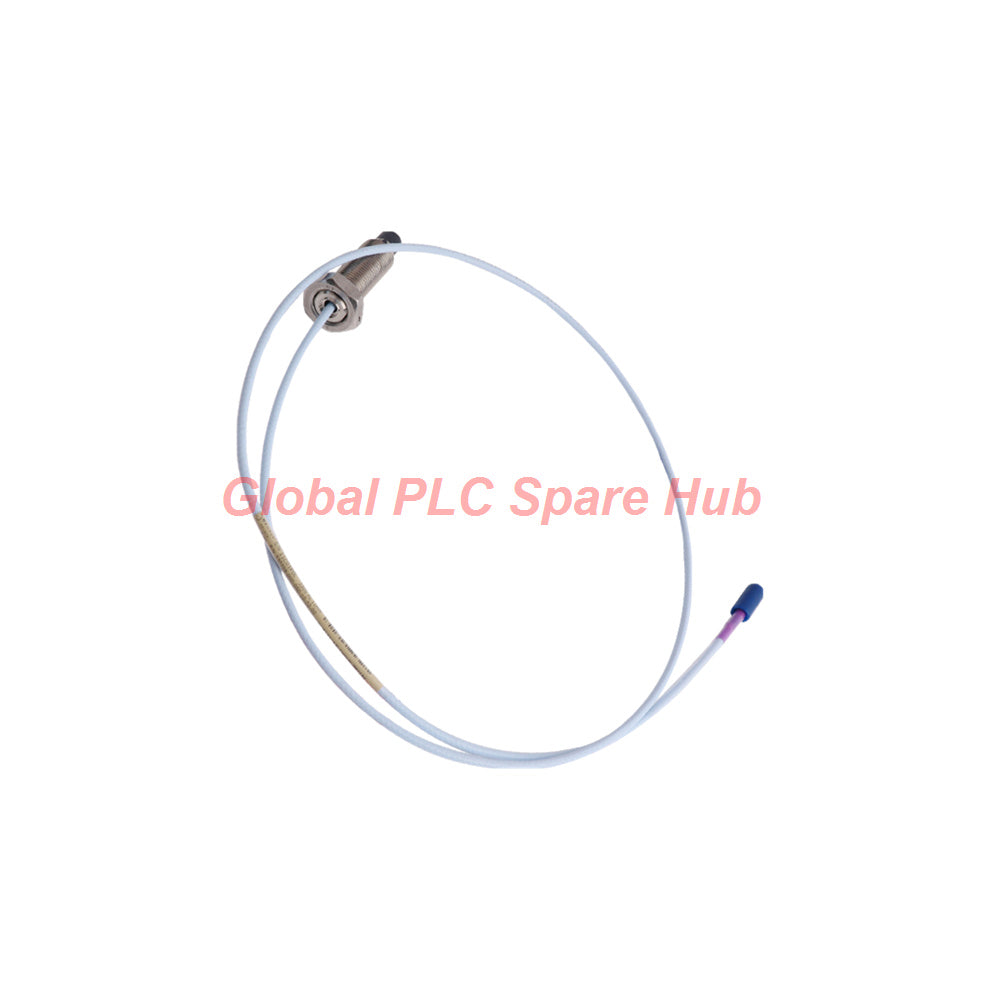

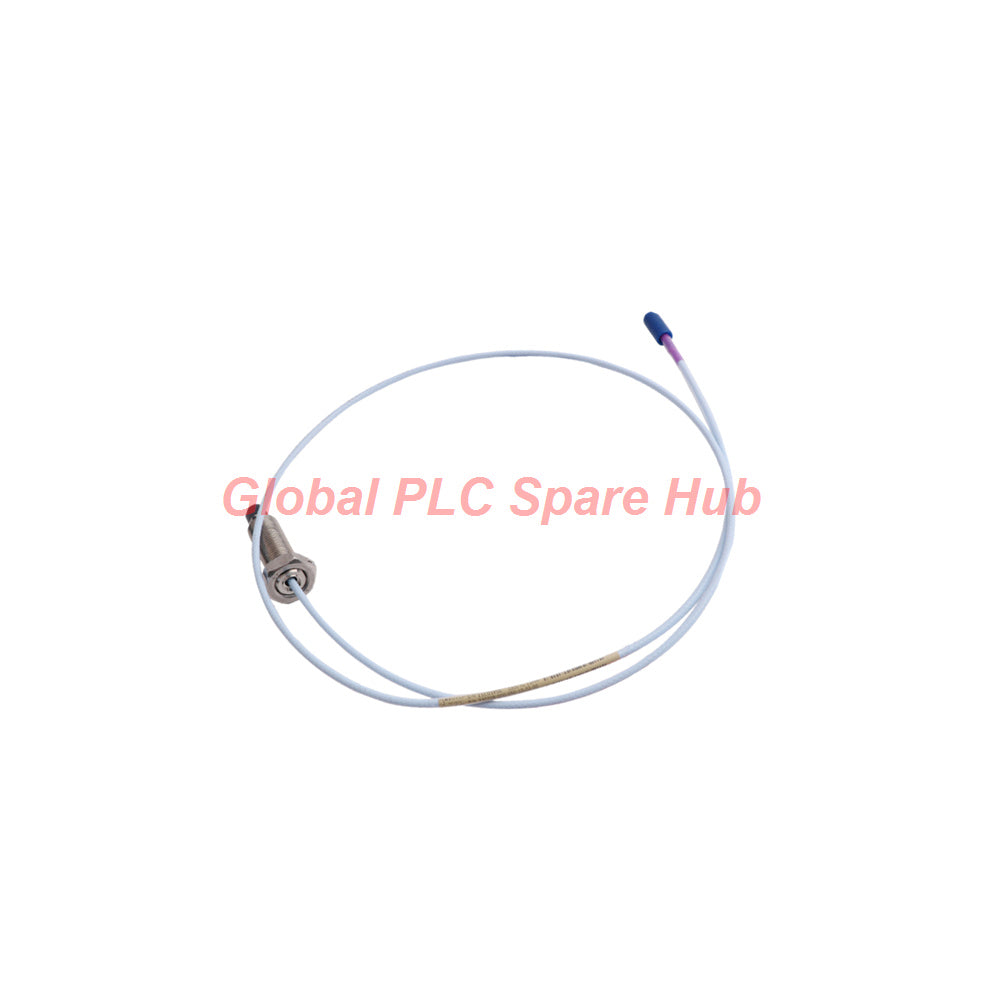

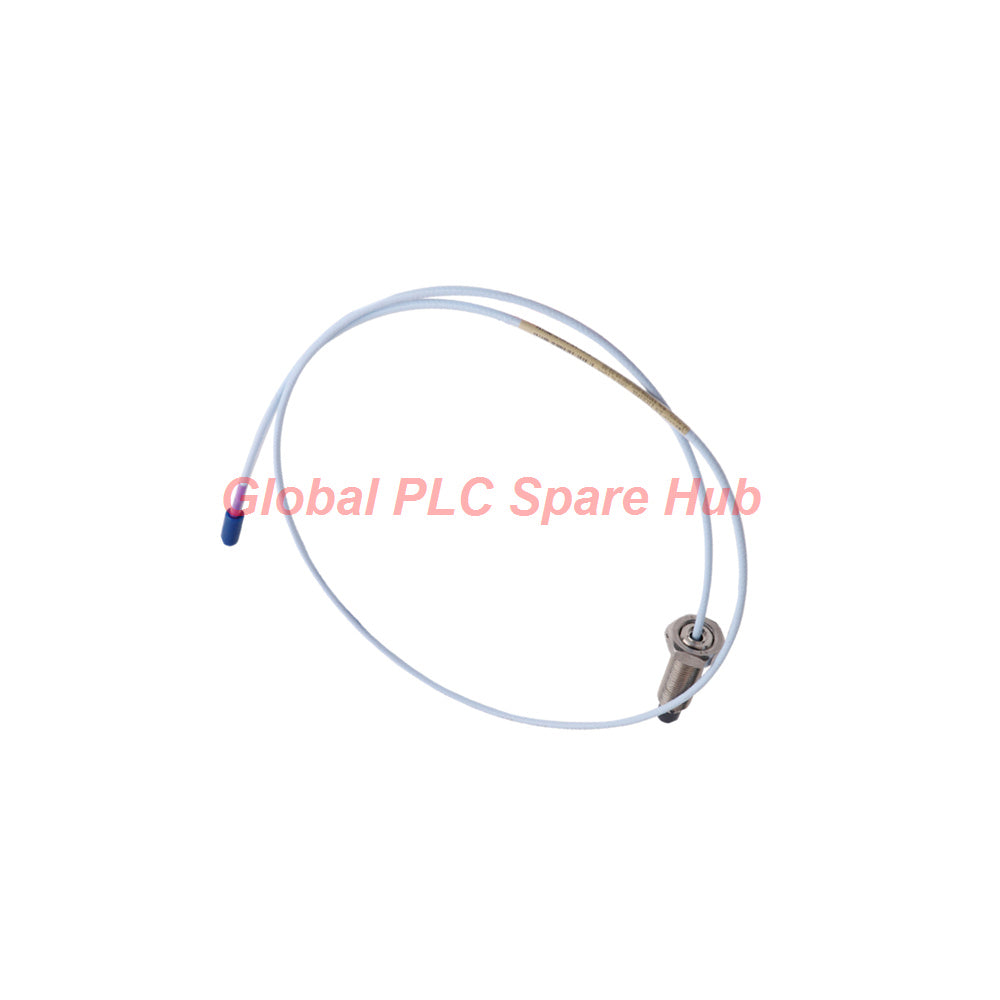

330709-000-050-10-02-00 Bently Nevada 3300 XL 11 مم مسبار تقاربي

نظرة عامة على المنتج

يعد 330709-000-050-10-02-00 مسبار تقارب متقدم من طراز 3300 XL 11 mm Proximity Probe، تم تصنيعه بواسطة Bently Nevada. تم تصنيع هذا المستشعر عالي الدقة في الولايات المتحدة الأمريكية، ويرصد الإزاحة الديناميكية والساكنة في الآلات الصناعية الثقيلة. يضمن تصميمه المتين أداءً موثوقًا به في ظل ظروف التشغيل القاسية.

تفصيل التكوين والمواصفات الفنية

• العلامة التجارية والطراز: Bently Nevada 330709-000-050-10-02-00
• نوع السلسلة: 3300 XL 11 mm Proximity Probes
• خيار الطول غير الملولب (000): قسم غير ملولب بطول 0 مم
• خيار الطول الكلي للغطاء (050): طول الغطاء الكلي 50 مم
• خيار الطول الإجمالي (10): كابل مدمج بطول 1.0 متر (3.3 قدم)
• خيار الموصل والكابل (02): موصل ClickLoc محوري مصغر بكابل قياسي
• خيار موافقة الوكالة (00): تصميم قياسي بدون شهادات خاصة بالمواد الخطرة
• مواصفات الخيط: أبعاد الخيط M16 x 1.5 بحد أقصى للتعشيق 24 مم
• المقاومة الكهربائية: مقاومة من المركز إلى الموصل الخارجي 5.9 ± 0.5 أوم
• تركيب المواد: طرف مسبار من PPS وغطاء من الفولاذ المقاوم للصدأ AISI 304
• نطاق درجة الحرارة: حد التشغيل من -52 درجة مئوية إلى +177 درجة مئوية
• وزن الشحن: 1.2 كيلوغرام

إرشادات التثبيت والتفاوتات الميكانيكية

• قم بتطبيق عزم دوران أقصى يبلغ 63.3 نيوتن متر لأغلفة المسابير M16x1.5 أثناء التركيب.
• حافظ على شد موصل ClickLoc بين الشد اليدوي وحد 0.565 نيوتن متر.
• حافظ على نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) لتوجيه الكابل.
• تأكد من أن قطر السطح المسطح للهدف يتجاوز 30.5 مم للحصول على قراءات دقيقة.
• تجنب تعريض طرف المسبار لأقل من -34 درجة مئوية لحماية الختم الداخلي للضغط.

التطبيقات المستهدفة وقدرات التشخيص

• قدرات التشخيص: يكتشف الاهتزاز الشعاعي للعمود، واللا مركزية، وتحول الموضع المحوري.
• المعدات المستهدفة: التوربينات البخارية عالية السرعة، والضواغط الطاردة المركزية الكبيرة، والمولدات.
• توافق العمود: مصمم لأقطار الأعمدة الدنيا الموصى بها 152 مم.
• دقة الإشارة: كابلات FEP ثلاثية المحاور معزولة تقلل من التداخل الكهرومغناطيسي.

رؤى ومراجعة Global PLC Spare HUB

يؤكد خبراء الموثوقية الصناعية في Global PLC Spare HUB أن التوصيل الصحيح للسنون أمر بالغ الأهمية عند تركيب 330709-000-050-10-02-00 في أغلفة التوربينات. يلاحظ مهندسو الموقع أن التحقق من خط الأساس للمقاومة 5.9 أوم DC قبل بدء التشغيل يمنع تشوه الإشارة المبكر الناتج عن الكسور الدقيقة في درع الكابل ثلاثي المحاور.

اللوجستيات، التنفيذ وشروط الضمان

• اللوجستيات العالمية: إرسال سريع متاح عبر FedEx وUPS وDHL.
• نافذة التنفيذ: معبأ ومشحون بأمان في غضون 24 إلى 48 ساعة.
• تغطية الضمان: محمي بضمان كامل لمدة 12 شهرًا.

الأسئلة الشائعة

س: لماذا يتطلب 330709-000-050-10-02-00 قطرًا أدنى للعمود يبلغ 152 مم؟

ج: تتطلب بصمة طرف 11 مم سطح انحناء أوسع لضمان استجابة خطية للمجال المغناطيسي دون تشوه الحافة.

س: ما هو الاحتياط الميداني الذي يمنع فشل ختم الضغط في البيئات الباردة؟

ج: لا تعرض طرف المسبار أبدًا لدرجات حرارة محيطة أقل من -34 درجة مئوية أثناء التخزين أو التشغيل في الشتاء غير المدفأ.

س: كيف يعمل موصل ClickLoc على تحسين الصيانة الروتينية؟

ج: يوفر اتصالًا ميكانيكيًا آمنًا وقابلًا للقفل يمنع الارتخاء تحت اهتزاز الآلات المستمر عالي السعة.

س: ما هي معايير الشراء التي يجب على المهندسين مراعاتها عند اختيار الخيار 02؟

ج: يحدد الخيار 02 موصل ClickLoc محوري مصغر، مما يجعله مثاليًا لأغلفة الأطراف الضيقة حيث تكون المساحة محدودة للغاية.

س: هل يمكن اختبار هذا المسبار باستخدام مقياس متعدد قياسي لفحوصات المقاومة؟

ج: نعم، قم بالقياس بين الموصل المركزي والدرع الخارجي للتحقق من القيمة الاسمية 5.9 أوم قبل إنهاء الأسلاك النهائية.
