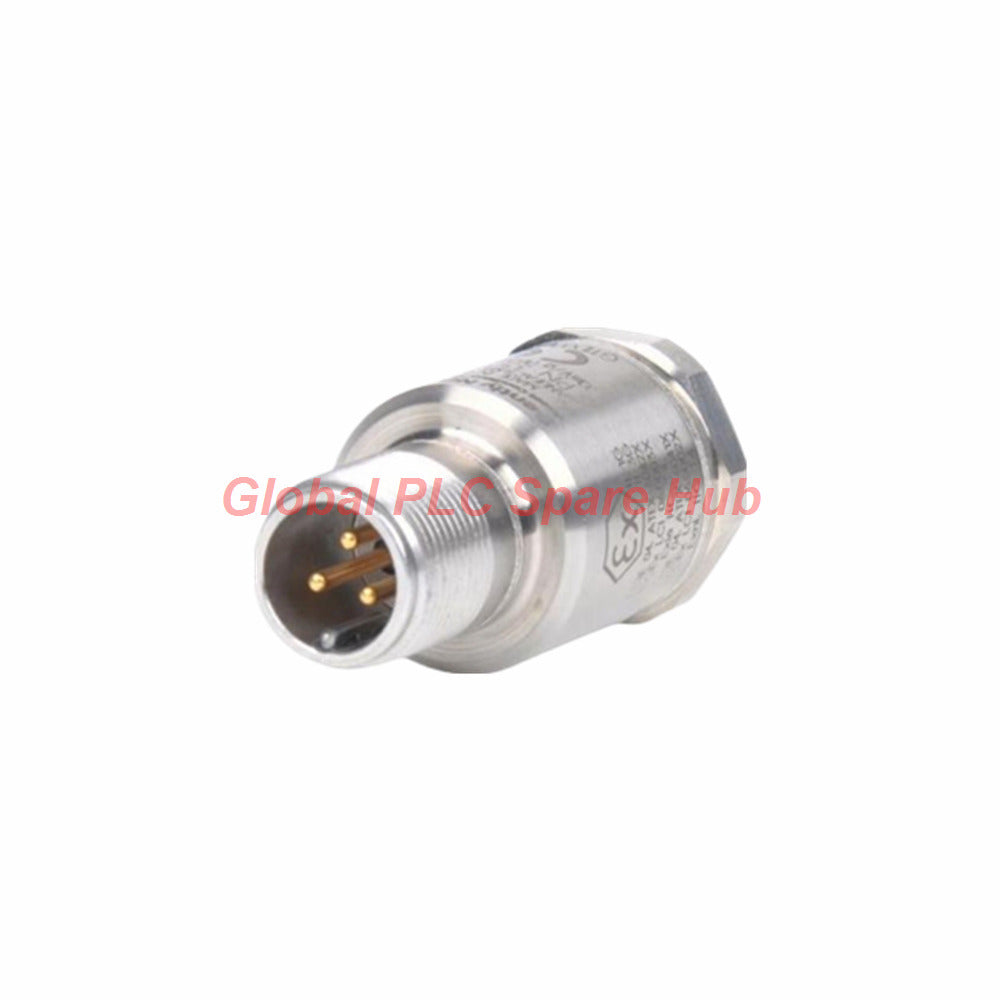

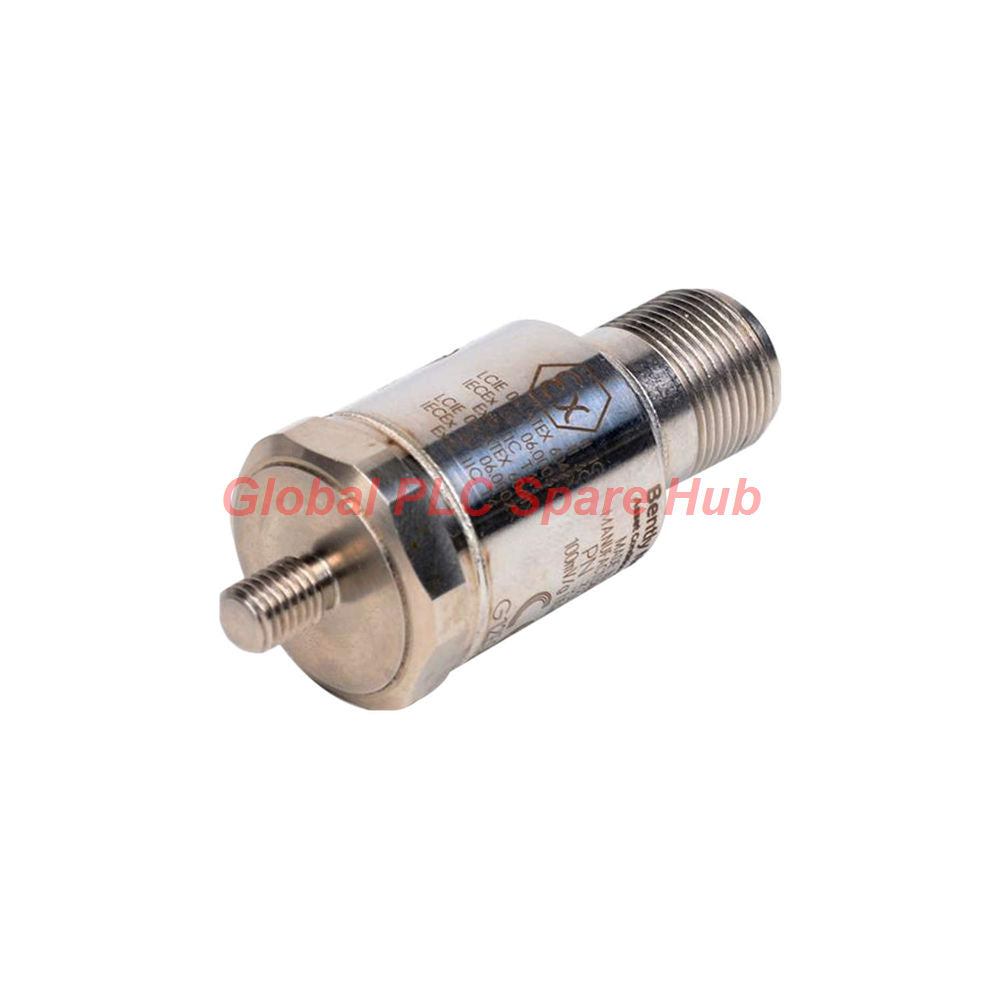

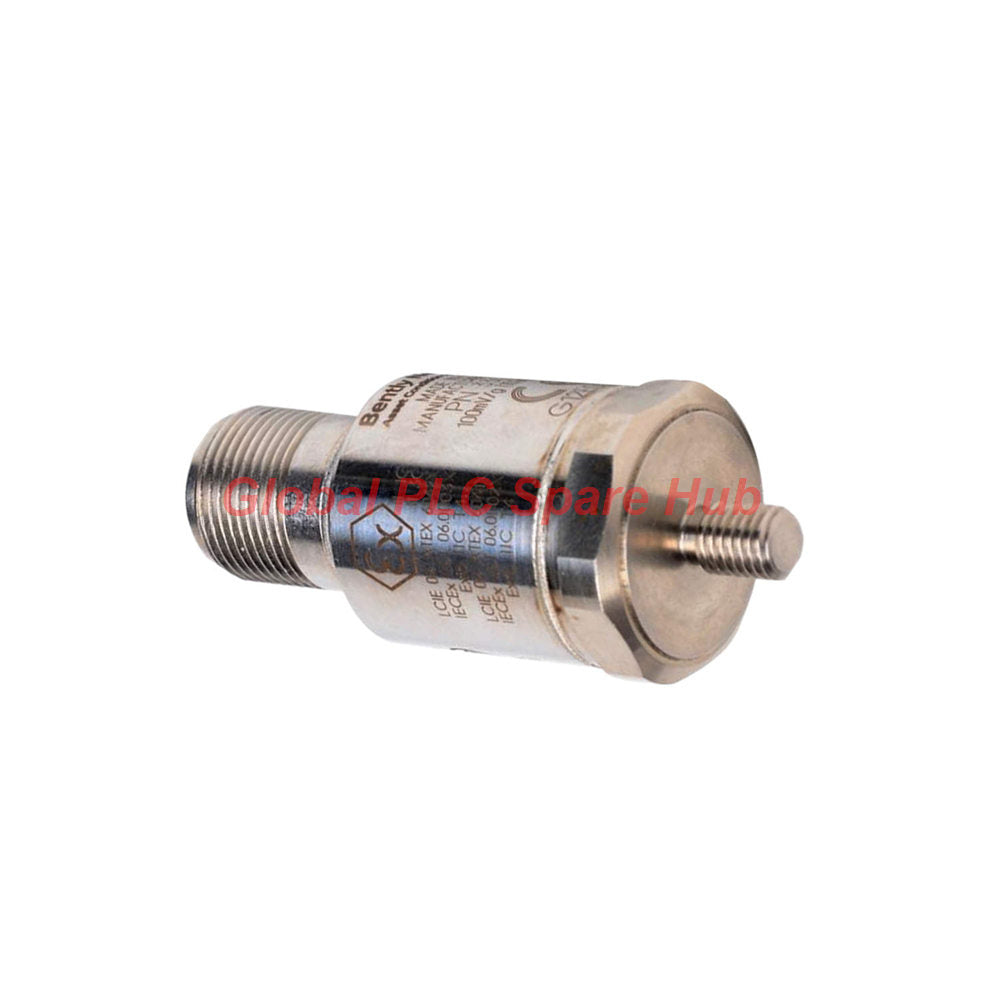

330425-02-00 مستشعر مقياس التسارع Bently Nevada محول طاقة
Manufacturer: Bently Nevada
Product No.: 330425-02-00
Condition： متوفر بالمخزون
Product Type: مستشعر التسارع
Product Origin: USA
Payment: T/T, Western Union
Weight: 99g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
ملخص هندسي وهندسة الكشف عالية التردد
مراجعة المركز الاحتياطي (HUB) لوحدة التحكم المنطقية القابلة للبرمجة (PLC) العالمية
Bently Nevada 330425-02-00 هو محول تسارع متقدم مصمم خصيصًا للآلات الدوارة عالية الأهمية. تم تصميم هذا المستشعر ليتوافق مع متطلبات معهد البترول الأمريكي (API 670) الصارمة، ويستهدف ظواهر الاهتزاز عالية التردد مثل مراقبة تعشيق التروس وتدهور محامل العناصر المتدحرجة. يتميز بغطاء متين ومحكم الغلق من الفولاذ المقاوم للصدأ 316L، مما يوفر مقاومة استثنائية للبيئات الصناعية القاسية مع الحفاظ على دقة الإشارة الموثوقة عبر مسافات طويلة من الكابلات تصل إلى 305 أمتار.
تفاصيل التكوين ومواصفات اللاحقة
| مكون النموذج | الخيار المحدد | وصف التكوين |
|---|---|---|
| النموذج الأساسي | 330425 | محول مقياس تسارع عالي المدى (مدى الذروة 75 جرامًا، عائلة نموذج حساسية 25 ملي فولت/جرام) |
| خيار سن التثبيت | -02 | مسمار داخلي M8 × 1 لربط ميكانيكي دقيق وصلب |
| خيار موافقة الوكالة | -00 | لا يوجد (تكوين نشر عام قياسي للمناطق الخطرة/الآمنة) |
معلمات المواصفات الفنية
| المقياس الفني | المواصفات التشغيلية |
|---|---|
| نطاق السعة | ذروة 75 جرامًا (ملاحظة: تنطبق مواصفات نموذج 330425-02-00) |
| الحساسية والخطية | 25 ملي فولت/جرام (±5% نموذجي)، خطية السعة ±1% حتى حد النطاق |
| استجابة التردد | 10 هرتز إلى 15 كيلو هرتز (±3 ديسيبل)؛ 30 هرتز إلى 10 كيلو هرتز (±10%) |
| أرضية الضوضاء واسعة النطاق | 0.039 متر/ثانية² (0.004 جرام) RMS عبر مدى 10 هرتز إلى 15 كيلو هرتز |
| تردد الرنين المركب | أكبر من 30 كيلو هرتز (سعة ذروة الرنين: 20 ديسيبل كحد أقصى) |
| المدخلات والمخرجات الكهربائية | جهد الإدخال: -24 ± 0.5 فولت تيار مستمر؛ تيار التحيز: 2 مللي أمبير اسمي؛ تحيز الإخراج: -8.5 ± 0.5 فولت تيار مستمر |
| الحدود البيئية والفيزيائية | درجة حرارة التشغيل: -55 درجة مئوية إلى +121 درجة مئوية؛ مكافئ IP68 (جسم المستشعر فقط)؛ الوزن: 99 جرامًا |
أفضل ممارسات التركيب والاقتران الميكانيكي
- تأكد من أن سطح التثبيت مستوٍ ومصقول لدرجة 32 ميكرو بوصة rms لزيادة نقل الاستجابة عالية التردد.
- طبق عزم دوران تثبيت محكوم يبلغ 4.1 نيوتن متر (3.0 رطل قدم) على المسمار الداخلي M8 × 1 لمنع تشوه إجهاد القاعدة.
- وجه كابلات الإشارة المحمية ذات الضوضاء المنخفضة بعيدًا عن خطوط طاقة المحرك عالية الجهد لتقليل التداخل الكهرومغناطيسي.
- تحقق من خصائص عزل العلبة أثناء التثبيت المادي للتخلص من حلقات الأرض في رفوف المراقبة متعددة القنوات.
التشغيل والصيانة والتحليلات التشخيصية
- فهم Global PLC Spare HUB: راقب جهد تحيز الإخراج الثابت (-8.5 فولت تيار مستمر) أثناء فحوصات الحلقة الأولية للتحقق فورًا من صحة البلورة الكهروإجهادية والإلكترونيات الداخلية.
- افحص أطراف مقبس MIL-C-5015 ثلاثي الأطراف بانتظام بحثًا عن تراكم الرطوبة أو الأكسدة في مناطق الغسيل أو المناطق الخارجية للمصنع.
- قم بتقييم التغيرات في أرضية الضوضاء واسعة النطاق بمرور الوقت للتنبؤ بالتآكل الميكانيكي قبل حدوث عطل كارثي في المحمل.
- تحقق من تأريض دروع الكابلات عند نقطة واحدة للحفاظ على سلامة إشارات الاهتزاز عالية التردد.
ضمان الجودة، الضمان واللوجستيات
- مدعوم بضمان تشغيلي شامل لمدة 12 شهرًا يحمي من عيوب التصنيع.
- تنفيذ عالمي سريع خلال 24 إلى 48 ساعة لتقليل وقت التوقف المكلف للمصنع.
- قنوات نقل دولية موثوقة تدار عبر شركاء لوجستيين موثوق بهم: فيديكس، يو بي إس، ودي إتش إل.
المعدات المستهدفة وقطاعات التطبيقات الصناعية
- علب تروس صناعية عالية السرعة في مصانع التصنيع الثقيل وإنتاج الأسمنت.
- ضواغط طرد مركزي متعددة المراحل وتوربينات بخارية كبيرة في مصافي النفط والغاز.
- مضخات تغذية الغلايات لتوليد الطاقة التي تتطلب مراقبة دقيقة لاهتزاز الغلاف.
- وحدات نقل الحركة الصناعية الحرجة التي تعمل تحت ظروف حرارية وميكانيكية قاسية.
الأسئلة المتكررة (FAQ)
السؤال:
كيف تؤثر حساسية 25 ملي فولت/جرام لـ 330425-02-00 على معالجة الإشارة في الآلات ذات الاهتزاز العالي؟
الجواب:
فهم هندسي: تمنع حساسية 25 ملي فولت/جرام جنبًا إلى جنب مع نطاق الذروة الأكبر 75 جرامًا تشبع الإشارة عند مراقبة أحداث الصدمة عالية التسارع مثل تعشيق التروس وترددات مرور الشفرات.
السؤال:
ما هي الاحتياطات الميدانية التي يجب على الفنيين اتخاذها فيما يتعلق بحساسية إجهاد القاعدة عند تركيب مقياس التسارع هذا؟
الجواب:
الخبرة الميدانية: تأكد دائمًا من أن القاعدة المسطحة للمستشعر تلتصق تمامًا بسطح غلاف الماكينة المعدة؛ يمكن أن يؤدي العزم غير المتساوي على المسمار M8 إلى تشويه غلاف 316L وإدخال انحراف زمني منخفض التردد اصطناعي.
السؤال:
كيف أختار بين متغيرات نطاق الذروة 50 جرامًا و 75 جرامًا ضمن سلسلة Bently Nevada 330400؟
الجواب:
دليل الاختيار: اختر نموذج 330425-02-00 عندما تتوقع حسابات الصيانة التنبؤية الخاصة بك أن تتجاوز قمم التسارع عتبات 50 جرامًا القياسية، خاصة في علب التروس الكوكبية ذات الحمل العالي.
السؤال:
هل يمكن لموصل MIL-C-5015 ثلاثي الأطراف أن يتحمل الغمر المباشر في بيئات السوائل الصناعية؟
الجواب:
حقيقة فنية: على الرغم من أن جسم مقياس التسارع محكم الغلق ومكافئ لـ IP68، إلا أن موصل الكابل المقابل يتطلب غطاء بيئيًا مناسبًا أو مجموعة قناة لمنع تسرب السوائل أثناء الغسيل طويل الأمد.
السؤال:
ما هي الخطوات التشخيصية التي يجب اتخاذها إذا سجل جهاز المراقبة ارتفاعات إشارة غير منتظمة أثناء التشغيل المستقر للمحرك؟
الجواب:
روتين استكشاف الأخطاء وإصلاحها: تحقق من ارتخاء عزم التثبيت، وافحص استمرارية درع الكابل المحوري بحثًا عن حلقات أرضية، وتحقق من أن تموج مصدر الطاقة -24 فولت تيار مستمر يظل ضمن حدود الاستقرار المقبولة.
