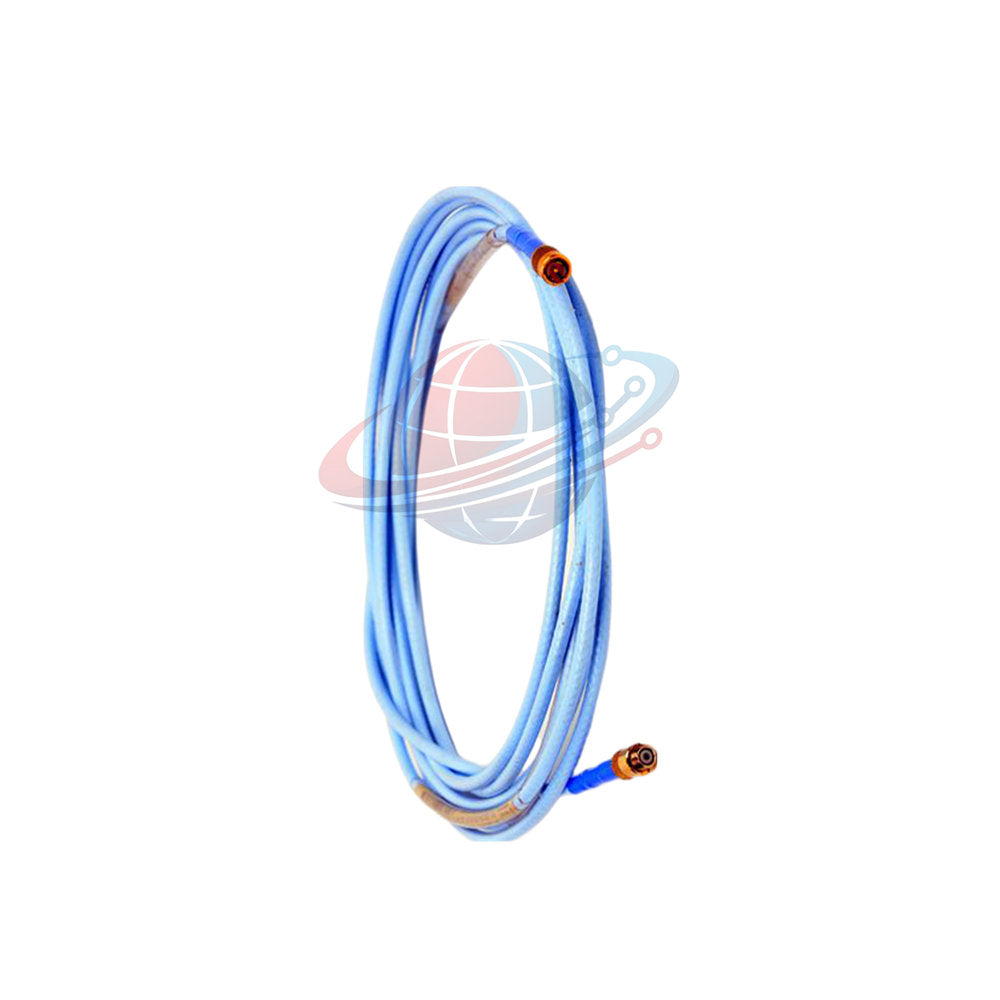

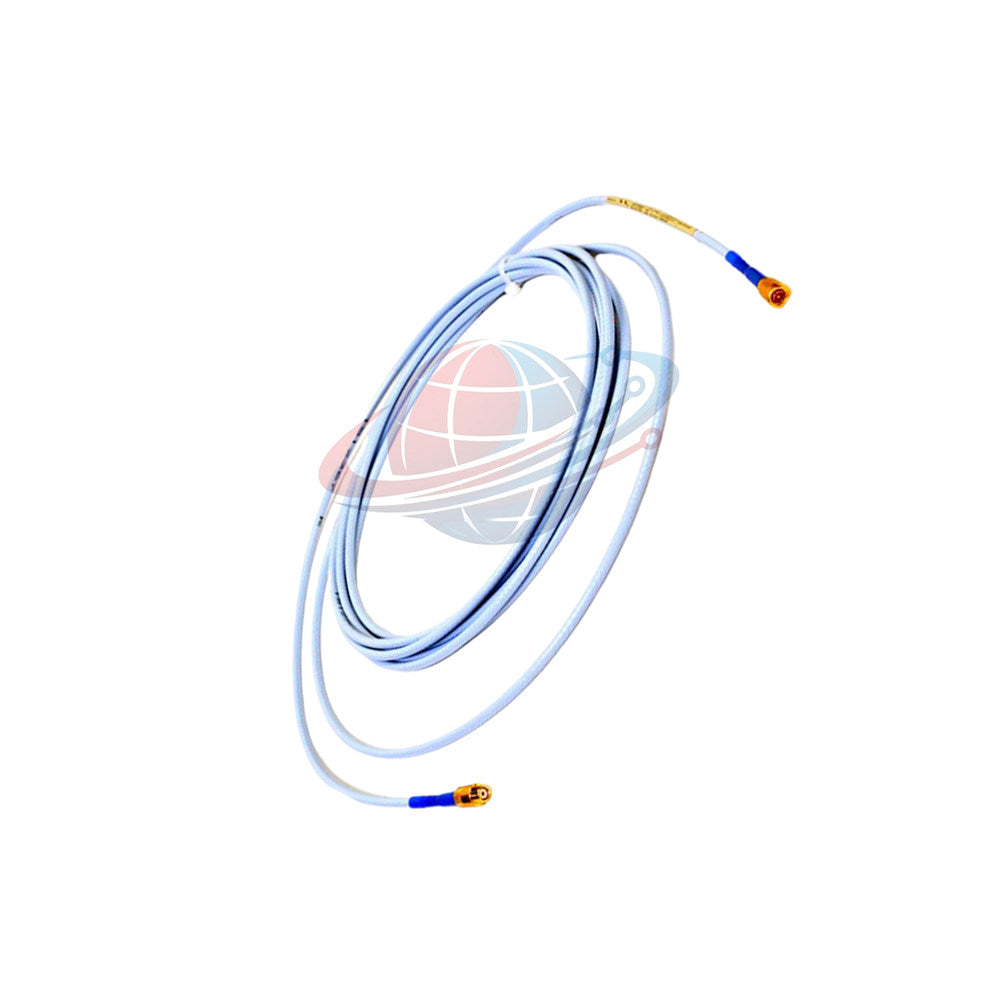

330130-080-02-05 Bently Nevada 3300 XL كابل تمديد | 8 متر

نظرة عامة هندسية: نظام الكابلات 330130-080-02-05

يعد 330130-080-02-05 مكون كابل تمديد مصمم بدقة بطول 8.0 أمتار لنظام Bently Nevada 3300 XL Proximitor. صمم هذا الكابل لمراقبة الاهتزازات عالية الدقة، ويحافظ على تحملات دقيقة للمقاومة لضمان سلامة الإشارة في الآلات الدوارة الحيوية. يتميز التجميع بتقنيات حماية وتوصيل حاصلة على براءة اختراع لتقليل توهين الإشارة على مسافات طويلة في التشغيل الميداني.

تفاصيل التكوين

يتبع 330130-080-02-05 تسلسلًا هرميًا منظمًا للتطبيق الصناعي الأمثل:

• سلسلة الطراز: 330130 — كابل تمديد 3300 XL
• طول الكابل: 080 — 8.0 أمتار (26.2 قدم)
• خيارات الموصل/الكابل: 02 — كابل قياسي مع واقي موصل مدمج
• اعتمادات الوكالة: 05 — معتمد للمواقع الخطرة من CSA وATEX وIECEx

الاختيار والمقارنة الفنية

يعد اختيار طول الكابل الصحيح أمرًا حيويًا، حيث يجب أن يتطابق الطول الكلي للنظام (المسبار + كابل التمديد) مع معايرة مستشعر Proximitor. للمتطلبات البديلة، انظر مقارنتنا:

• الطراز المختار: 330130-080-02-05 (تمديد 8.0 أمتار للأنظمة بطول 9 أمتار)
• الطراز البديل: 330130-030-13-05 (تمديد 3.0 أمتار للأنظمة بطول 5 أمتار)

اقتراح فني: تحقق دائمًا من طول النظام المعاير لجهاز Proximitor قبل الشراء لمنع أخطاء إزاحة الطور أو قراءات جهد الفجوة غير الدقيقة.

رؤية Global PLC Spare HUB: التشخيص والتطبيق

يُستخدم 330130-080-02-05 على نطاق واسع في بيئات زيت التوربينات. تبرز تشخيصاتنا أن نقطة التوصيل بين الموصل والمسبار هي النقطة الأكثر تكرارًا للفشل بسبب تسرب الزيت. على الرغم من أن شريط السيليكون المرفق شائع، إلا أننا نوصي بشدة باستخدام واقيات الموصلات الاحترافية لتطبيقات الزيت عالية الضغط لضمان أداء طويل الأمد وخالٍ من الانجراف.

التطبيقات المثالية: التوربينات البخارية، الضواغط المركزية، وأصول المصنع الدوارة الحرجة.

ضمان الجودة والخدمات اللوجستية

• الضمان: يشمل جميع الوحدات ضمان جودة شامل لمدة 12 شهرًا.
• الخدمات اللوجستية العالمية: شحن سريع عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: تضمن سير العمل المحسّن جاهزية الشحن في غضون 24-48 ساعة.

الأسئلة الشائعة الهندسية الاحترافية

• س: لماذا تعتبر مقاومة الكابل مهمة للتمديد بطول 8 أمتار؟
• ج: يتم موازنة المقاومة الاسمية للقلب (RCORE) (1.76 أوم) في المصنع لنظام 3300 XL. ستتسبب الانحرافات الناتجة عن تلف الكابل أو الوصلات الضعيفة في حدوث تغييرات في جهد الفجوة المستمر واحتمال حدوث توقفات كاذبة للآلات.
• س: هل 330130-080-02-05 مناسب للبيئات عالية الرطوبة؟
• ج: نعم، إنه مصمم للمناخات الصناعية القاسية، حيث يظهر أقل من 3٪ تغير في معامل القياس المتوسط (ASF) تحت دورات رطوبة 93٪ لكل IEC 68-2-3.
• س: هل يمكنني استخدام هذا الكابل مع مجسات سلسلة 3300 غير XL؟
• ج: لا يُنصح بخلط الأجيال. يتميز نظام XL بتقنيات TipLoc وCableLoc المصممة خصيصًا لتحسين خصائص أداء مكونات 3300 XL.
• س: ما هي الأسلاك الميدانية الموصى بها لهذا الكابل؟
• ج: استخدم كابلًا ثلاثي الموصلات محميًا (16-24 AWG). حافظ على مسافة التشغيل الميداني الكلية أقل من 305 أمتار لمنع تدهور الإشارة عند الترددات العالية.
• س: كيف أحدد ما إذا كنت بحاجة إلى خيار FluidLoc بدلاً من الخيار القياسي؟
• ج: إذا كانت بيئة العملية الخاصة بك تتضمن ضغطًا داخليًا للماكينة أو انتقالًا سائلًا قويًا إلى قنوات الكابلات، فاختر متغير FluidLoc لمنع تسرب السائل من الماكينة.
