330130-045-01-05 كابل تمديد التقارب Bently Nevada 3300 XL

نظرة عامة على المنتج الفني 330130-045-01-05

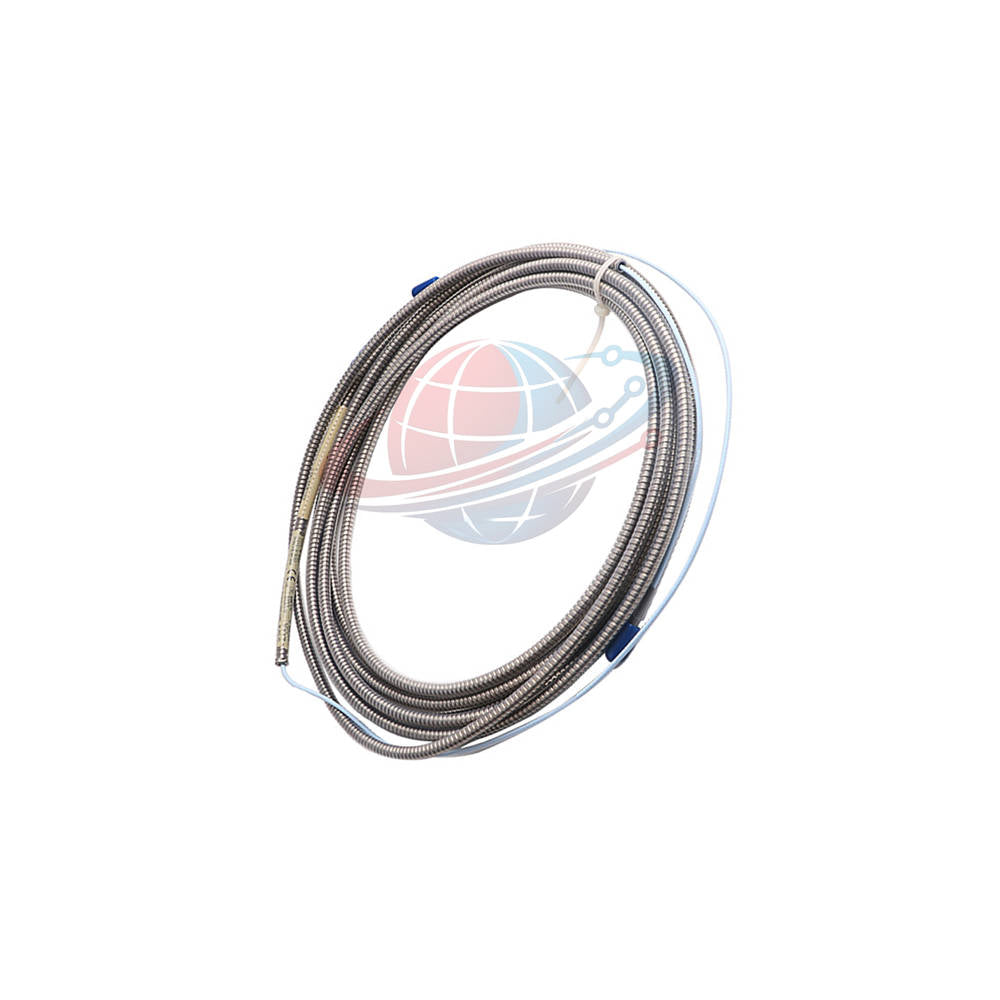

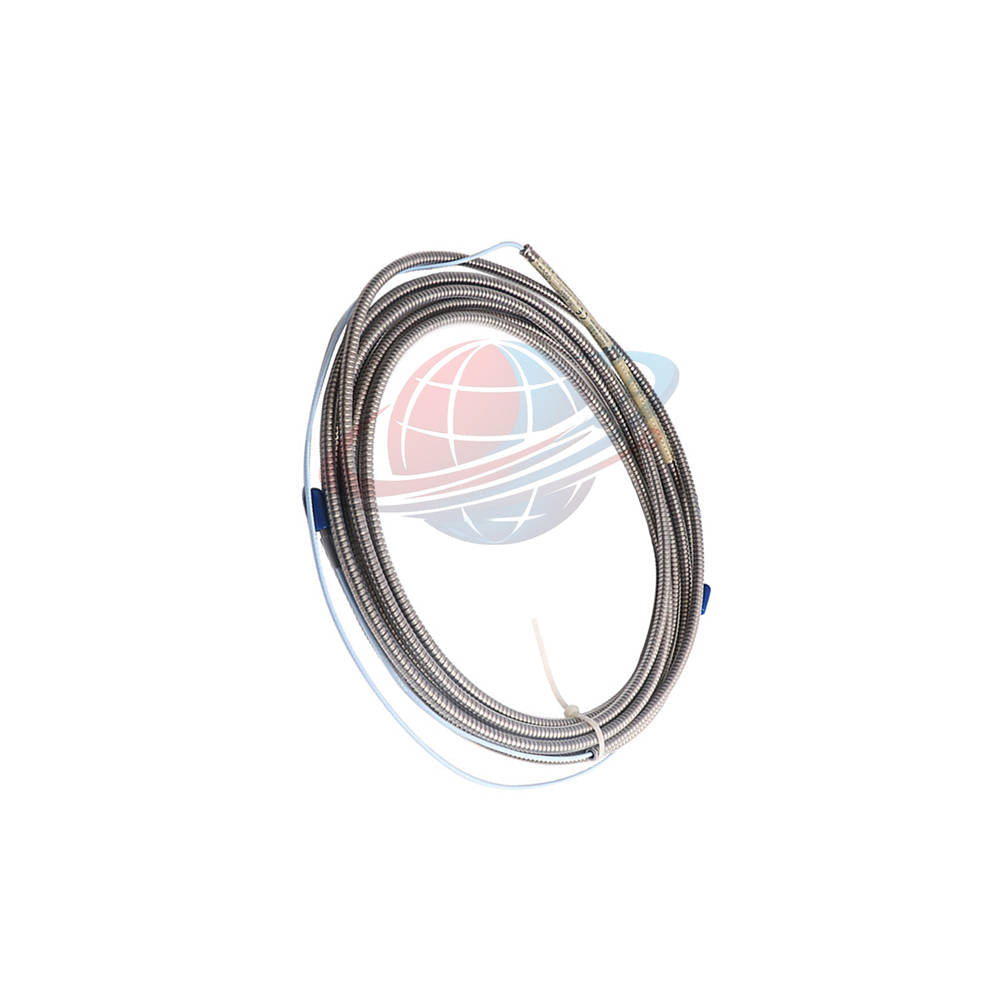

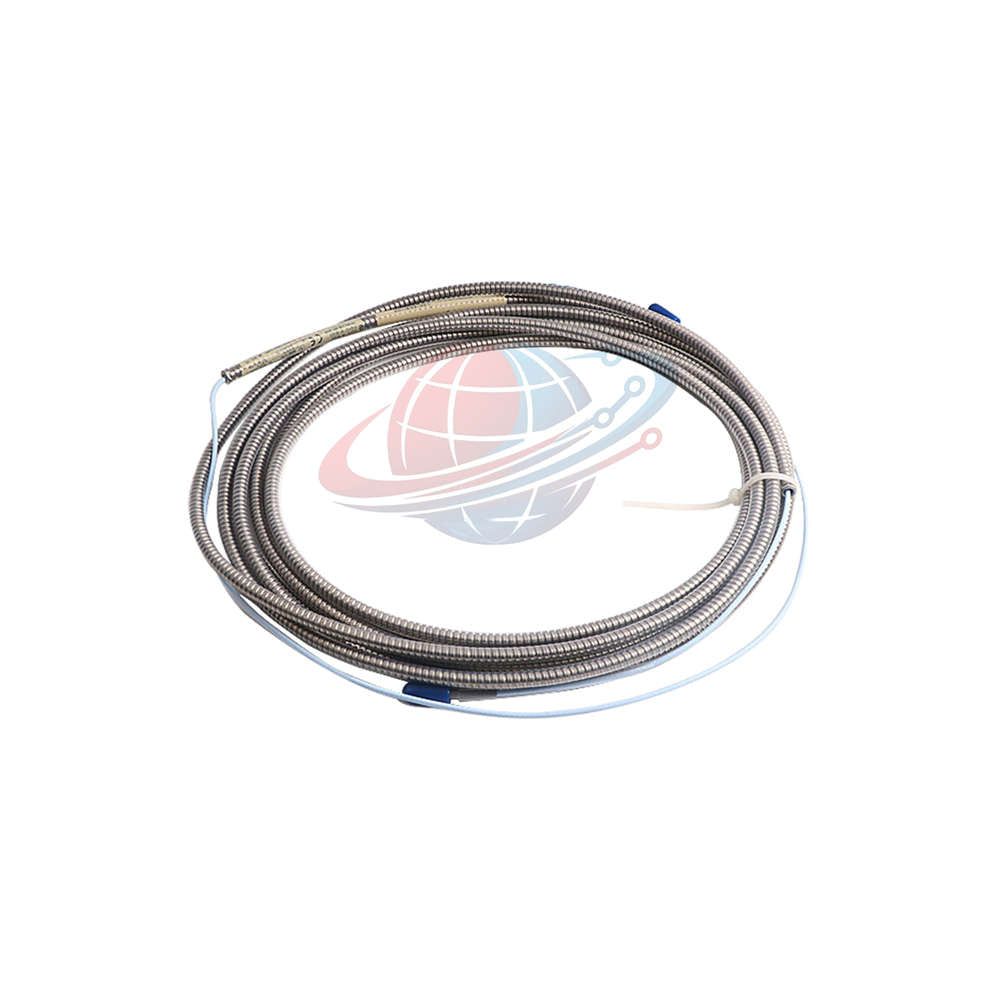

يُعد Bently Nevada 330130-045-01-05 عنصر نقل متحد المحور عالي الدقة مصمم خصيصًا لنظام 3300 XL 8 mm Proximity Transducer System. ينشئ هذا الكابل الوصلة الحيوية المتطابقة الممانعة بين مسبار تيار الدوامة 8 مم ومستشعر Proximitor عن بُعد. تم تصميم 330130-045-01-05 للحفاظ على معلمات ضبط دقيقة، ويضمن الإرسال الدقيق لإشارات التردد اللاسلكي عالية التردد التي تمثل إزاحات الماكينة المادية.

بطول 4.5 متر معاير في المصنع، تتميز هذه الفئة بدرع ميكانيكي مدمج لعزل الطبقة العازلة الداخلية عن السحق الشديد والسحب والتدهور البيئي. يعمل بشكل موثوق به ضمن نطاق خطي يبلغ 2 مم (80 ميل)، مما يجعله مكونًا أساسيًا للأجهزة في حلقات حماية الآلات في المناطق الخطرة.

نظرة عامة على Global PLC Spare HUB

يُعد Bently Nevada 330130-045-01-05 جهازًا قياسيًا للأصول الدوارة عالية الاهتزاز. يستخدم تصميم Bently Nevada المحدّث تقنية CableLoc الحاصلة على براءة اختراع، مما يوفر قوة سحب هائلة تبلغ 330 نيوتن (75 رطل قوة) تمنع الانفصال عند رأس المسبار أثناء الاضطرابات الهوائية أو السائلة عالية السرعة. بالنسبة لفرق الصيانة العاملة في مصانع البتروكيماويات أو وحدات الطاقة، فإن الدرع المثبت في المصنع على هذا الطراز يلغي الحاجة إلى مجرى مرن يتم تشغيله في الموقع، مما يسرع بشكل كبير من أوقات استجابة المستشعر.

تفصيل التكوين

مصفوفة المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم الموديل: 330130-045-01-05
• منصة السلسلة: نظام محول 3300 XL 8 mm
• النطاق الخطي للنظام: 2 مم (80 ميل)، يمتد من 0.25 مم إلى 2.3 مم من الهدف
• مادة الهدف القياسية: معاير على فولاذ AISI 4140 كإعداد افتراضي للمصنع
• مقاومة اللب الاسمية (RCORE): 0.99 ± 0.15 أوم (مركز إلى مركز)
• مقاومة الدرع الاسمية (RJACKET): 0.30 ± 0.06 أوم (خارج إلى خارج)
• ملف سعة الكابل: 69.9 بيكوفاراد/متر (21.3 بيكوفاراد/قدم) قيمة نموذجية
• الكتلة المادية (مدرعة): 103 جرام/متر (1.5 أوقية/قدم) الوزن الاسمي
• مقاومة خرج النظام: 50 أوم
• متطلبات الطاقة: -17.5 Vdc إلى -26 Vdc جهد إدخال تشغيلي اسمي
• مقاومة الرطوبة: أقل من 3% متوسط تباين عامل المقياس (ASF) على مدى 56 يومًا لكل IEC 68-2-3

المعدات المستهدفة وتوافق النظام

• مسابر التقارب ذات التيار الدوامي Bently Nevada 3300 XL 8 مم
• مستشعرات Bently Nevada 3300 XL Proximitor (الأنواع التي تعمل بجهد -24 Vdc)
• أنظمة مراقبة الاهتزاز 3500/42M Proximitor/Seismic
• حلقات آمنة جوهريًا تستخدم حواجز زينر أو عوازل جلفانية

مقارنة الأجهزة وإرشادات الاختيار

عند تكوين حلقات مسبار التقارب، يكون مطابقة الطول المادي الكلي أمرًا حيويًا. راجع المقارنة أدناه لضمان مطابقة الأجهزة الصحيحة لغطاء جهازك:

• 330130-045-01-05 (النموذج الحالي): يوفر طولًا ماديًا مدمجًا يبلغ 4.5 متر (14.8 قدم) مزودًا بدرع معدني شديد التحمل. إنه مثالي لتركيبات علبة الماكينة المباشرة حيث توجد علبة التوصيل المحلية بالقرب من منفذ المستشعر.
• نموذج بديل: لأطوال تشغيل أطول عبر أطر التوربينات الأكبر أو أغلفة المحامل التي لا تتطلب حماية درع خارجية، يرجى استخدام الإصدار 330130-060-00-05، والذي يتميز بتصميم غير مدرع بطول 6.0 متر (19.7 قدم).

اقتراح الاختيار الفني: تحقق دائمًا من إجمالي متطلبات طول النظام لمستشعر Proximitor (عادةً 5.0 أمتار أو 9.0 أمتار إجمالًا). يؤدي دمج مسبار بطول 0.5 متر مع هذا الكابل بطول 4.5 متر إلى تكوين نظام مطابق رياضيًا بطول 5.0 أمتار. يؤدي خلط الأطوال المختلفة إلى تحويل سعة النظام الأساسية، مما يؤدي إلى تشويه عامل المقياس وإلغاء ضمانات الدقة.

حماية الدائرة المتقدمة والتشخيصات

• تمكن السعة المستقرة من اللب إلى الغلاف جهاز Proximitor المطابق من مراقبة سلامة الدائرة باستمرار دون تخميد الإشارة.
• تمنع العزل عالي السلامة أخطاء الإشارة الناتجة عن بيئات الرطوبة العالية (+93% رطوبة نسبية).
• يتعامل التصميم الميكانيكي مع تغيرات جهد الإدخال، مما يحافظ على حساسية إمداد منخفضة بأقل من 2 مللي فولت من تباين الخرج لكل تغير في الفولت.
• يمنع الغلاف الخارجي عالي السلامة مسارات التأريض العرضية على طول تشغيل الكابل، مما يمنع ارتفاعات الاهتزاز الخاطئة.

سيناريوهات التطبيق الصناعي

• قياس الاهتزاز الشعاعي الديناميكي للعمود على مضخات تغذية الغلايات عالية السرعة.
• تتبع موضع دفع الدوار المحوري على مجموعات توليد توربينات البخار الحرجة.
• مراقبة خلوص محامل طبقة الزيت على ضواغط التوربو الصناعية الكبيرة.
• توفير مقاييس إزاحة الغلاف المستمرة على توربينات الغاز المنتشرة في مناطق المعالجة الخطرة.

الخدمات اللوجستية والتسليم وأحكام الضمان

• حالة المخزون: متوفرة وجاهزة للنشر الفوري للنظام
• مدة الضمان: تغطية ضمان صناعي شامل لمدة 12 شهرًا كاملة
• تنفيذ الطلب: يتم الانتهاء من الإرسال الآمن في غضون 24 إلى 48 ساعة من تأكيد الطلب
• الشحن السريع العالمي: يتم إدارة النقل ذي الأولوية عبر FedEx و UPS و DHL

الأسئلة المتداولة

لماذا تحذر Bently Nevada صراحةً من استخدام شريط السيليكون بالقرب من خطوط زيت التوربينات؟

تحتوي زيوت تشحيم التوربينات على مركبات كيميائية يمكن أن تحلل المادة اللاصقة لأشرطة السيليكون القياسية بمرور الوقت. يمكن أن يؤدي هذا التدهور إلى دخول الرطوبة عند نقطة الاتصال؛ لهذه المواقع، استخدم واقي موصل ميكانيكي صلب بدلاً من ذلك.

ماذا يحدث للنطاق الخطي لحلقة التقارب إذا أصبح جهد الإمداد أكثر إيجابية من -23.5 Vdc مع الحواجز؟

يؤدي التشغيل بجهد أكثر إيجابية إلى تقييد هامش مكبر الصوت الداخلي لـ Proximitor. يقلل هذا التخفيض من النطاق الخطي للإخراج، مما يعني أن الشاشة قد تفشل في تتبع اهتزازات العمود عالية السعة أو التحولات المادية الكبيرة بدقة.

كيف يقلل تصميم TipLoc و CableLoc الحاصل على براءة اختراع من حالات فشل التثبيت في الموقع؟

يوفر تصميم TipLoc رابطًا ماديًا قويًا بين طرف المسبار والعلبة، بينما يضمن CableLoc قوة سحب عالية تبلغ 330 نيوتن. هذا يمنع فنيي الصيانة من سحب السلك الداخلي من رأس المسبار أثناء عمليات تثبيت الأنابيب الضيقة.

هل يمكن استخدام كابل التمديد هذا في الأنظمة التي تستخدم مواد مستهدفة بخلاف فولاذ AISI 4140؟

نعم، ولكن يجب إعادة معايرة النظام. يتم ضبط عامل المقياس في المصنع خصيصًا على الخصائص المغناطيسية لفولاذ AISI 4140؛ سيؤدي استخدام مادة مستهدفة مختلفة دون إعادة معايرة إلى إدخال أخطاء في القياس.

ما هو مقياس سلك التوصيل وطول القيود التي يجب على المهندسين فرضها على التشغيلات بين الخزانات؟

يجب أن تستخدم أسلاك التوصيل كابلًا ثلاثيًا محميًا بثلاثة موصلات بين 16 و 24 AWG، بحد أقصى للطول يبلغ 305 أمتار (1000 قدم). قد يؤدي تجاوز هذه المسافة إلى انخفاض إشارة التردد العالي، كما هو موضح في وثائق استجابة تردد النظام.
