31000-16-10-00-162-00-02 مسبار تقارب من Bently Nevada

نظرة عامة على المنتج

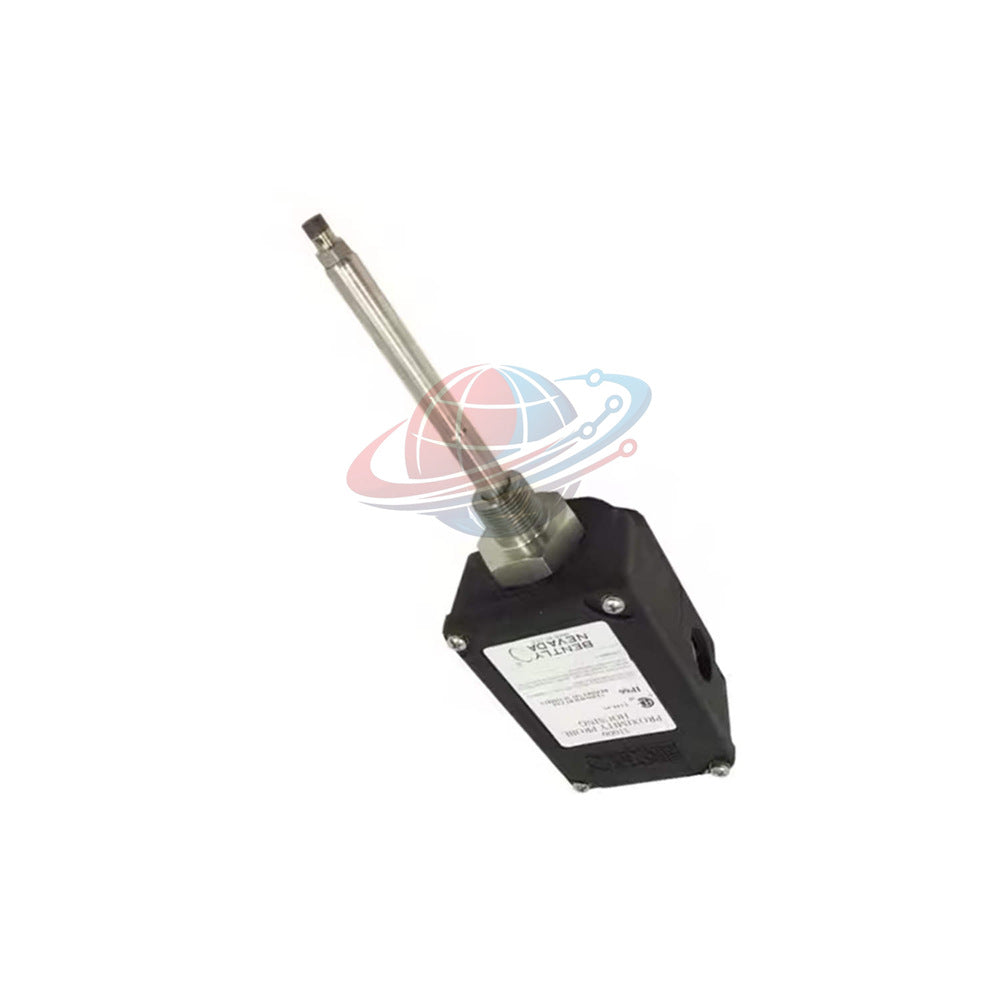

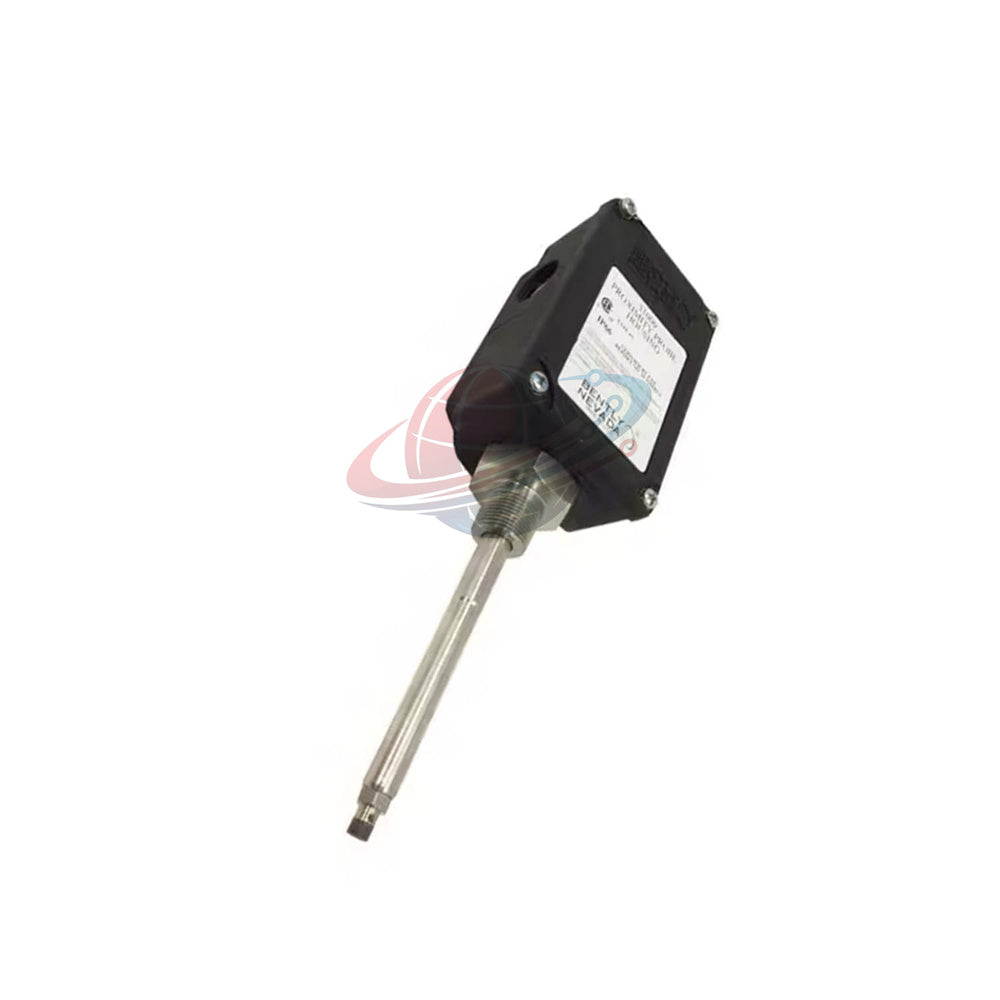

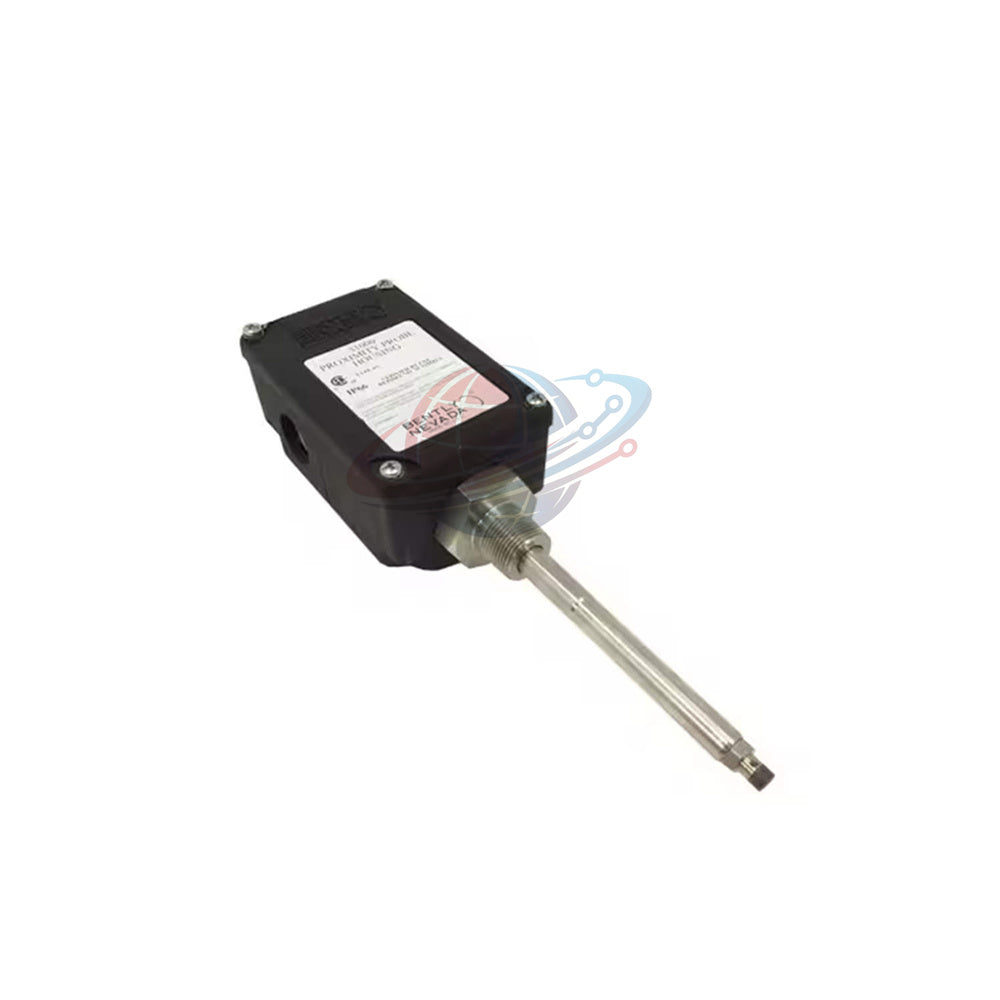

يُعدّ 31000-16-10-00-162-00-02 غطاءً لمسبار التقارب شديد التحمل ومحميًا بيئيًا، صُمم من قبل Bently Nevada. تتميز هذه الوحدة المتميزة بهيكل مصنوع من البولي فينيلين سالفيد (PPS) المقوى بالزجاج، ويحتوي على ألياف موصلة لتبديد الشحنات الكهروستاتيكية بشكل أمثل. صُنع في الولايات المتحدة الأمريكية، ويحمي مسبار التقارب ذو التركيب العكسي من الصدمات الخارجية ودخول الرطوبة والبيئات الخطرة، بينما يسهل الضبط الميداني السهل.

رؤية Global PLC Spare HUB

يضع Bently Nevada 31000-16-10-00-162-00-02 معيارًا عاليًا لأغطية المستشعرات غير المعدنية في المناطق الكيميائية العدوانية. من خلال استخدام البولي فينيلين سالفيد (PPS) عالي القوة بدلاً من المعادن القياسية، يقلل هذا الغطاء تمامًا من مخاطر التآكل الغلفاني. يفضل فنيو الأدوات هذا التكوين المحدد لقدرته الاستثنائية على الاختراق العميق بمقدار 16.2 بوصة. يوفر حماية ميكانيكية قوية دون إضافة وزن غير ضروري إلى كتيفة تثبيت الماكينة.

توافق المعدات والتطبيق

يتم تركيب مجموعة غطاء المسبار المتخصصة هذه بشكل آمن على الآلات الدوارة الثقيلة:

• مراوح أبراج التبريد الصناعية الكبيرة وعلب التروس الداخلية
• ضواغط الهواء المركزية ومضخات العمليات متعددة المراحل
• التوربينات الكهرومائية والبخارية وتوربينات الغاز الصناعية
• مبيتات المحامل الرئيسية على مراوح السحب عالية الاهتزاز
• حلقات محول التقارب Bently Nevada 3300 XL 8 mm

المواصفات الفنية

• العلامة التجارية: بنتلي نيفادا
• الموديل: 31000-16-10-00-162-00-02
• السلسلة: أغطية مسبار التقارب 31000
• النوع: غطاء مستشعر غير معدني مركب خارجيًا
• مادة الغطاء: بولي فينيلين سالفيد (PPS) مقوى بالزجاج مع ألياف موصلة
• مادة الجلبة وسلسلة التثبيت: الفولاذ المقاوم للصدأ AISI 304
• الجلبة الخارجية والمسامير الخارجية: الفولاذ المقاوم للصدأ AISI 303
• مادة مطاط O-Ring: نيوبرين شديد التحمل (وصلة الجلبة بالغطاء)
• عزم الدوران الموصى به للصامولة: 29.4 نيوتن متر (260 رطل-بوصة) لمجموعة التثبيت
• نطاق درجة حرارة التشغيل: -51 درجة مئوية إلى +105 درجة مئوية (-60 درجة فهرنهايت إلى +221 درجة فهرنهايت) نطاق تشغيل مستمر
• الوزن النموذجي للمجموعة: 1.2 كجم (2.6 رطل) تكوين الغطاء العاري
• حماية من دخول الماء: حاصل على شهادة مزدوجة لمعيار NEMA Type 4X (CSA) ومعيار IP66 لتدفق الماء
• شهادة كهروستاتيكية: يتوافق مع معيار CENELEC EN50014 لسلامة المناطق الخطرة
• قوة التأثير الميكانيكي: معتمد من BASEEFA لتحمل تأثيرات مزدوجة بقوة 4 جول عند درجات الحرارة القصوى

تفاصيل التكوين

تتبع الخيارات الميكانيكية الدقيقة لملف غطاء 31000 هذا الشجرة الهيكلية التالية:

• 31000 - نموذج غطاء مسبار التقارب غير المعدني الأساسي
  • 16 - خيار المسبار (مع موصل)
    • تكوين مسبار تقارب 3300 XL 8 مم مثبت مسبقًا
  • 10 - خيار طول كابل المسبار
    • طول سلك المستشعر المتكامل 1.0 متر (39 بوصة)
  • 00 - خيار محول الإزاحة
    • لا توجد مجموعة محول إزاحة متضمنة
  • 162 - خيار اختراق المسبار
    • عمق إدخال جلبة ممتدة 16.2 بوصة في الآلات
  • 00 - خيار التجهيزات
    • يتم توفيره عاريًا بدون مكونات تركيب الأنابيب الإضافية
  • 02 - خيار خيط التثبيت
    • وصلة تثبيت قياسية للعمليات 3/4-14 NPT

إرشادات التركيب والهندسة

• قم بتزييت حلقة O-ring النيوبرين الداخلية قليلًا قبل تركيب آلية الجلبة الخارجية.
• شد صامولة التثبيت الرئيسية بدقة إلى 29.4 نيوتن متر للحفاظ على سلامة الختم البيئي.
• تأكد من أن البطانة الأرضية الخارجية تتصل بغلاف الماكينة بشكل صحيح لتخفيف تراكم الكهرباء الساكنة.
• تأكد من أن الجلبة الداخلية التي يبلغ طولها 16.2 بوصة لديها خلوص كافٍ داخل غلاف الماكينة.
• لا تعرض هذا الغطاء لحقول ضغط داخلية عالية لأنه يقاوم رشاشات الماء الخارجية فقط.

قدرات التشخيص

• يحمي مسار مسبار التيار الدوامي من الحطام الميكانيكي الخارجي الذي يسبب ضوضاء الإشارة.
• يتيح تسجيل اهتزاز محمل الزيت عالي الدقة عبر وضع مستشعر مستقر.
• يحافظ على بيانات محاذاة المحور المتقاطع النظيفة عبر قنوات هيكلية طويلة الاختراق.
• يعزل وصلة التمديد المحورية الداخلية الحرجة عن الأبخرة الكيميائية المسببة للتآكل.

مقارنة النماذج والتوصية الفنية

قم بتقييم معلمات التحجيم عند مراجعة التغييرات داخل البنية التحتية لسلسلة 31000:

• النموذج الحالي: 31000-16-10-00-162-00-02 (إزاحة 0 بوصة، اختراق ممتد 16.2 بوصة، بدون تجهيزات)
• النموذج البديل: 31000-28-05-15-026-06-02 (إزاحة 1.5 بوصة، اختراق ضحل 2.6 بوصة، مجموعة تجهيزات كاملة متضمنة)

توصية هندسية: يتميز النموذج الحالي بعمق اختراق عميق بشكل استثنائي يبلغ 16.2 بوصة مع عدم وجود إزاحة، وهو مصمم للأغلفة ذات القطر الكبير أو أغطية التوربينات ذات الجدار المزدوج. على العكس من ذلك، تم تصميم النموذج البديل للأغلفة الضحلة، ويتميز بإزاحة 1.5 بوصة مقترنة باختراق 2.6 بوصة. لا تقم أبدًا بتبديل هذه النماذج دون إعادة حساب الخلوصات المادية، حيث أن تركيب الجلبة التي يبلغ طولها 16.2 بوصة في منفذ ضحل سيؤدي إلى تأثير كارثي على العمود.

الشحن واللوجستيات والضمان

• تفاصيل التعبئة والتغليف: وحدة جديدة تمامًا، مختومة من المصنع الأصلي في عبوتها الأصلية
• دعم الضمان: ضمان شامل لمدة 12 شهرًا كاملة من تاريخ الإرسال
• وقت التعامل: إرسال آمن من مخزون المستودع في غضون 24 إلى 48 ساعة
• شركات الشحن السريع: الشحن العالمي السريع يتم حصريًا عبر FedEx و UPS و DHL

الأسئلة المتكررة

لماذا تشتمل مادة غطاء 31000 على ألياف موصلة داخل الجسم البلاستيكي؟

تتيح الألياف الموصلة تبديد الكهرباء الساكنة، وتلبي معايير CENELEC EN50014 لسلامة المناطق الخطرة.

ما هو الحد الأقصى لتصنيف الضغط لمجموعة غطاء مسبار التقارب هذه؟

لا تحمل هذه المجموعة تصنيفًا للضغط الداخلي؛ فهي تحكم إغلاقًا ضد الماء الموجه بالخرطوم ولكن ليس ضغط العملية.

كيف تؤثر درجة الحرارة المحيطة المنخفضة على القوة الفيزيائية للقبة المصنوعة من اللدائن الحرارية؟

الغطاء معتمد من BASEEFA لتحمل تأثيرات قوية بقوة 4 جول عند درجات حرارة منخفضة تصل إلى -39 درجة مئوية.

هل يمكنني تركيب تجهيزات أنابيب قياسية لهذه المجموعة نظرًا لأن رمز الخيار هو 00؟

نعم، يمكنك الحصول على تجهيزات من طرف ثالث للتركيب مباشرة في منافذ الدخول المدمجة 3/4-14 NPT.

ماذا يحدث إذا تجاوز عزم التثبيت على صامولة التثبيت المواصفات المذكورة؟

يمكن أن يؤدي تجاوز 29.4 نيوتن متر إلى تشويه أختام النيوبرين الداخلية أو إجهاد الخيوط البلاستيكية الحرارية التقنية بشكل مفرط.

دليل الشراء والاختيار

• الخطوة 1: وثق المسافة المادية من حامل القوس الخارجي إلى سطح المحمل الداخلي.
• الخطوة 2: تحقق من عمق الإدخال المطلوب ليتناسب مع رمز الاختراق البالغ 16.2 بوصة لهذا النموذج.
• الخطوة 3: حدد ما إذا كانت لوائح موقعك الخطرة المحلية تتطلب خيارات تجهيزات أنابيب معبأة مسبقًا.
• الخطوة 4: أرسل مواصفاتك الفنية إلى فريق المبيعات لدينا للحصول على عرض أسعار فوري وتوجيه شحن ذي أولوية.
