شراء وحدة التحكم CompactLogix من ألن برادلي 1769-L35E

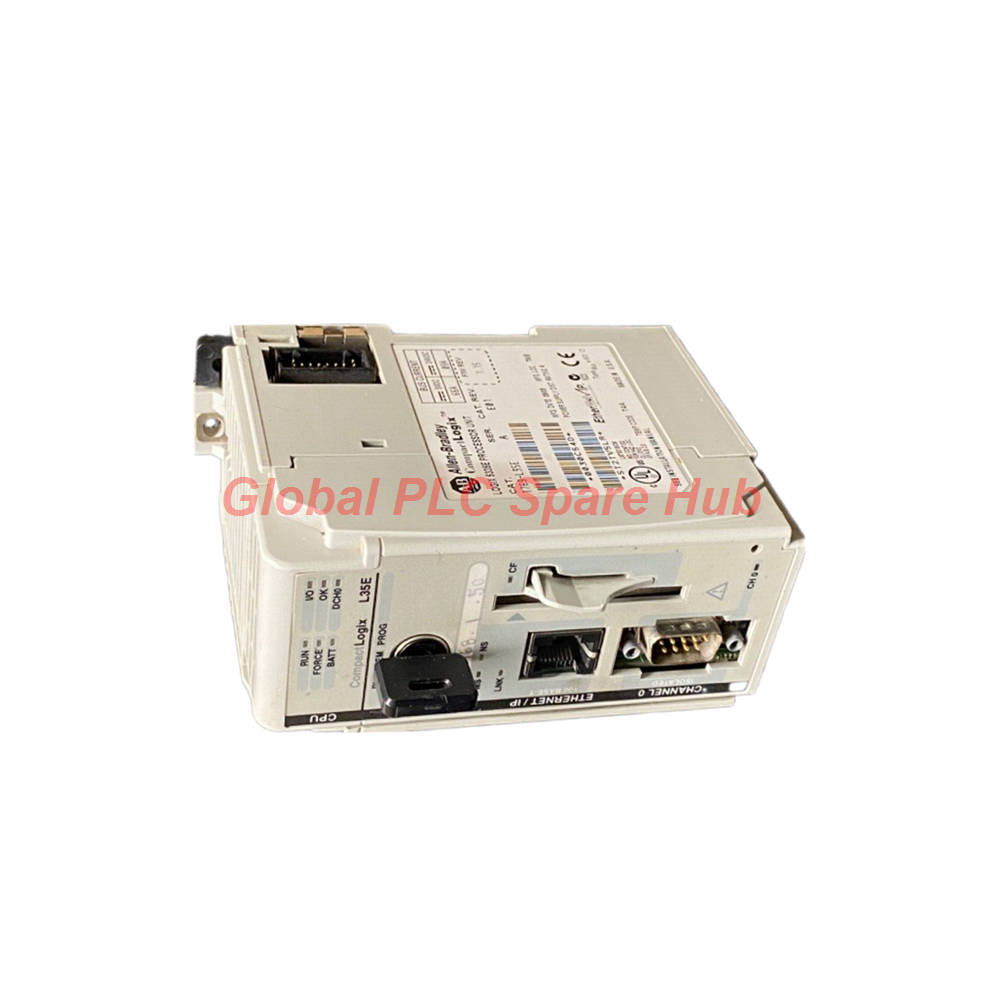

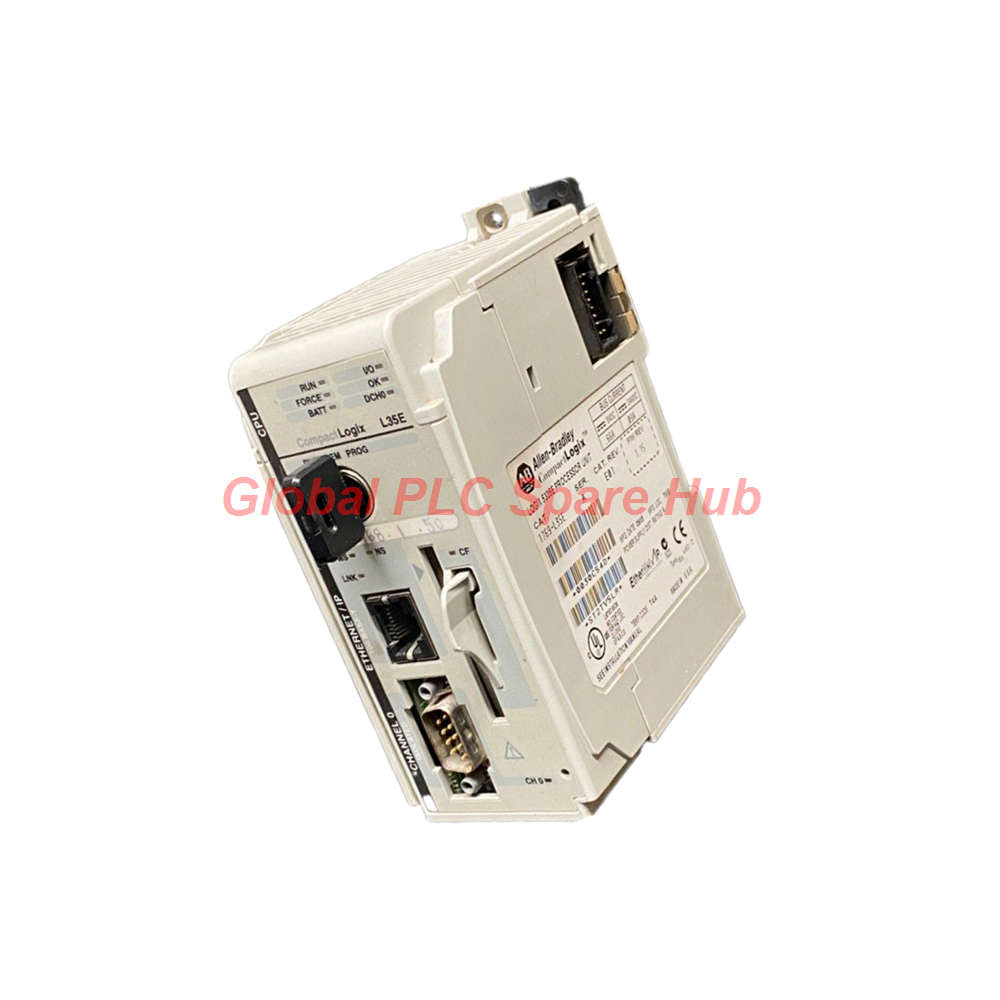

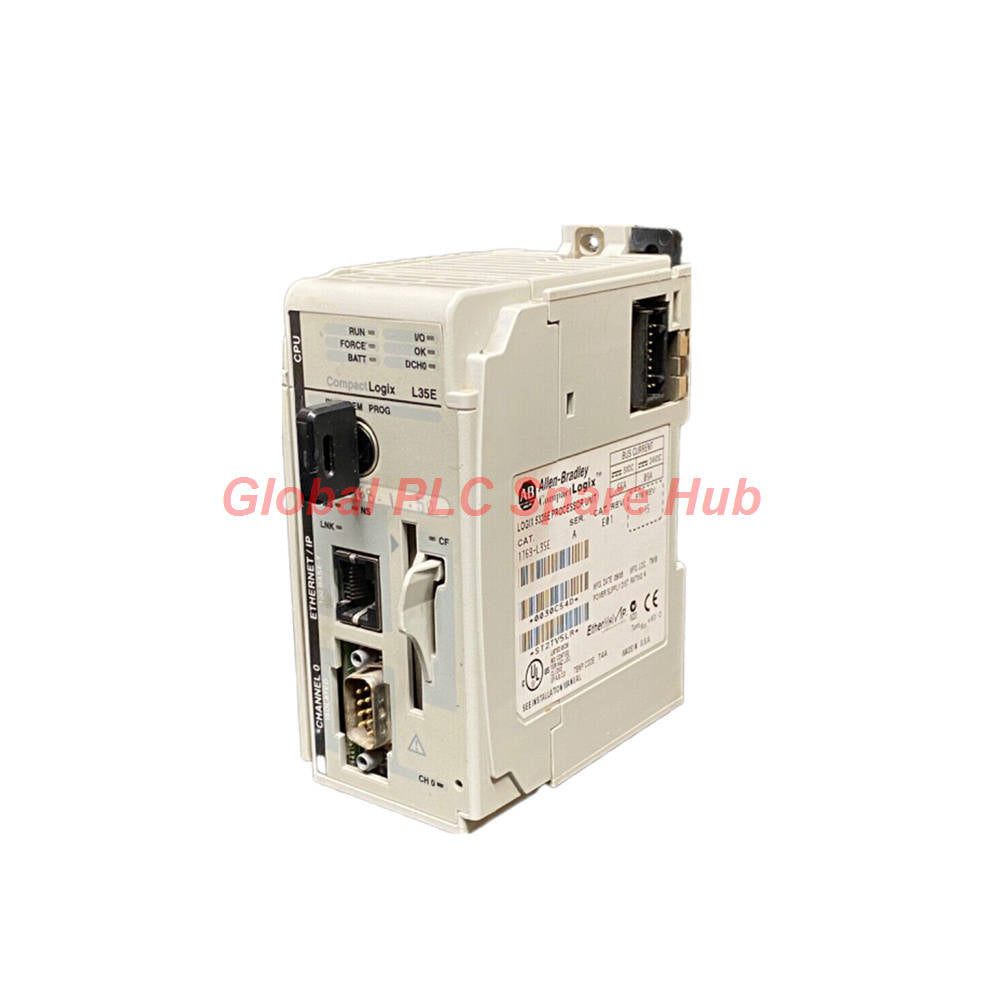

بنية وحدة التحكم Allen-Bradley 1769-L35E CompactLogix

تُعد وحدة Allen-Bradley 1769-L35E بمثابة وحدة تحكم أتمتة قابلة للبرمجة (PAC) عالية الأداء مصممة لتطبيقات الأتمتة الصناعية والتحكم في العمليات متوسطة الحجم. تعمل هذه المعالجة المركزية ضمن إطار عمل 1769 CompactLogix القياسي، وتتميز بذاكرة مستخدم مدمجة بسعة 1.5 ميجابايت وواجهتين اتصال مدمجتين: منفذ EtherNet/IP بسرعة 10/100 ميجابت في الثانية ومنفذ RS-232 تسلسلي بـ 9 سنون. يقوم مهندسو الأتمتة بنشر هذه الوحدة لإدارة إجراءات المنطق المعقدة، وحلقات الحركة عالية السرعة، وبنى الإدخال/الإخراج الموزعة بسلاسة.

صُمم المعالج للعمليات متعددة المهام، ويدعم ما يصل إلى 8 مهام تطبيقية متزامنة. يتعامل ناقل النظام المحلي مع ما يصل إلى 30 وحدة إدخال/إخراج مدمجة موزعة على ثلاثة بنوك توسعة مرتبطة عبر كابلات توسعة البنك. يتم الاحتفاظ بالذاكرة غير المتطايرة باستخدام بطاقات CompactFlash الاختيارية 1784-CF128 أو 1784-CF64 المقترنة بوحدة بطارية ليثيوم 1769-BA قابلة للإزالة.

1769-L35E المعلمات الفنية ومواصفات الأداء

تكامل الشبكة، وخصائص تحديد العناوين والتشخيص

تتميز وحدة Allen-Bradley 1769-L35E بخيارات تكوين IP مرنة عبر مفاتيح الشبكة الدوارة، أو أدوات BOOTP/DHCP، أو معلمات البرامج في RSNetworx لـ EtherNet/IP. يدعم منفذ إيثرنت المدمج التفاوض التلقائي، و 32 اتصال CIP، وما يصل إلى 100 اتصال مقبس شبكة إجمالي مع فترات زمنية لطلب الحزم (RPI) قابلة للتعديل من قبل المستخدم تتراوح من 2 إلى 32 مللي ثانية.

• مرونة الاتصال التسلسلي: يتصل منفذ RS-232 المدمج عبر كابلات 1747-CP3 أو 1756-CP3 (حتى 15.2 مترًا) لربط لوحات التشغيل القديمة، أو قارئات الباركود، أو مودمات SCADA.
• تشخيصات النظام: توفر مؤشرات LED باللوحة الأمامية رؤية فورية لحالة تشغيل وحدة التحكم (RUN)، وظروف الفرض (FORCE)، وانخفاض جهد البطارية (BATTERY)، ونشاط الإدخال/الإخراج (I/O)، ورابط/سرعة إيثرنت (LINK/SPEED).
• مقاومة الاهتزاز والصدمات: مصممة للبيئات الصناعية القاسية مع تصنيفات اهتزاز تشغيلية تبلغ 5G عند 10 إلى 500 هرتز وتصنيفات صدمات تشغيلية تصل إلى 30G (مثبتة على لوحة).

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

• أتمتة التجميع والتعبئة: التحكم في الناقلات متعددة المحاور، وفهرسة الانتقاء والوضع، وخطوط آلات التعبئة عالية السرعة.
• معالجة المياه ومياه الصرف الصحي: إدارة أنظمة الترشيح، وأنظمة الجرعات الكيميائية المستمرة، ومحطات الضخ عن بعد.
• أنظمة مناولة المواد: آلات تكديس المنصات الآلية، وآلات الفرز، وحلقات تحديد موضع عربة النقل في المستودعات.
• وحدات معالجة الدفعات: خزانات الخلط، وحدات البسترة، وأنظمة التنظيف في المكان (CIP) الآلية في منشآت الأغذية والمشروبات.

شروط اللوجستيات والتعبئة والضمان

• محتويات الحزمة القياسية: وحدة تحكم Allen-Bradley 1769-L35E مختومة من المصنع، وحدة بطارية مثبتة، غطاء واقي، ووثائق.
• الشحن السريع: تتم معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة عبر أفضل شركات الشحن السريع العالمية (FedEx، UPS، DHL).
• ضمان 12 شهرًا: مدعوم بالكامل بضمان استبدال تشغيلي شامل لمدة 12 شهرًا يبدأ من تاريخ الشحن.

رؤى هندسية من فريق Global PLC Spare HUB

أثناء عمليات التحديث التي تتضمن وحدة Allen-Bradley 1769-L35E، يُعد الاهتمام الدقيق بتصميم توزيع الطاقة وقيود الاتصال أمرًا حيويًا لاستقرار النظام. في عملية إصلاح مصنع تصنيع حديثة، واجه فنيو الميدان انقطاعات متقطعة في اتصال ناقل الإدخال/الإخراج. كان السبب الجذري مزدوجًا: تجاوز بنك الإدخال/الإخراج المحلي تصنيف مسافة مزود الطاقة البالغ 4، مما تسبب في انخفاض الجهد على طول اللوحة الخلفية للتوسع، بينما تجاوزت شبكة إيثرنت 32 اتصال CIP نشطًا.

صحح فريقنا الهندسي التخطيط عن طريق إعادة تنظيم تكوين الرف باستخدام مزود طاقة 1769-PA4 مخصص موضوعًا ضمن 4 خانات من وحدة التحكم، مع تحسين معدلات تحديث RPI في RSLogix 5000 لتقليل إجمالي حمل الشبكة. بالإضافة إلى ذلك، عند عمل نسخ احتياطية لتكوينات البرامج الثابتة، تأكد من استخدام بطاقات CompactFlash الصناعية من طراز 1784-CF128، حيث يمكن أن تسبب بطاقات CompactFlash التجارية أخطاء في القراءة/الكتابة أثناء دورات التمهيد غير المتطايرة.

الأسئلة المتكررة والنصائح العملية في الميدان

س: ما هو إصدار البرنامج المطلوب لبرمجة وحدة التحكم Allen-Bradley 1769-L35E؟

ج: تدعم وحدة التحكم مراجعات البرامج الثابتة RSLogix 5000 حتى الإصدار 20 (على سبيل المثال، v16، v17، v19، v20). تنتقل المراجعات 21 وما بعدها إلى Studio 5000 Logix Designer لتحديثات منصة التحكم الرئيسية.

س: كيف أقوم بتعيين عنوان IP على معالج 1769-L35E المثبت حديثًا؟

ج: يمكنك تعيين عنوان IP باستخدام المفاتيح الدوارة الموجودة على واجهة الوحدة، أو باستخدام أداة برمجيات Rockwell BOOTP-DHCP عبر إيثرنت، أو ضبطه عبر المنفذ التسلسلي باستخدام RSLinx Classic وكابل 1756-CP3.

س: ماذا يحدث إذا نفدت بطارية الليثيوم الداخلية 1769-BA بينما تكون طاقة النظام مطفأة؟

ج: إذا تم إيقاف تشغيل الطاقة ونفدت البطارية تمامًا دون تثبيت بطاقة CompactFlash 1784-CF128، يتم مسح ذاكرة الوصول العشوائي (RAM) وتعود البرامج الثابتة للمشروع إلى الإعدادات الافتراضية غير المكونة. تأكد دائمًا من أن مؤشر LED الأحمر للبطارية مطفأ أثناء الفحوصات الوقائية الروتينية.

س: هل يمكن لوحدة 1769-L35E دعم بنوك إدخال/إخراج موسعة دون الحاجة إلى مزودات طاقة إضافية؟

ج: لا. يتطلب كل بنك توسع مزود طاقة 1769 مخصص خاص به (مثل 1769-PA4 أو 1769-PB4) بالإضافة إلى كابلات ناقل التوسع 1769-CRRx من اليمين إلى اليسار أو من اليسار إلى اليمين للحفاظ على خطوط جهد اللوحة الخلفية المناسبة.

س: ما هي أقصى مسافة لاتصال RS-232 التسلسلي عند استخدام كابل 1747-CP3؟

ج: أقصى طول موصى به للكابل لاتصال RS-232 التسلسلي هو 15.2 مترًا (50 قدمًا). يؤدي تجاوز هذه المسافة إلى زيادة توهين الإشارة والتداخل الكهرومغناطيسي، مما يؤدي إلى فقدان الإطارات أو تدهور معدل الباود.
