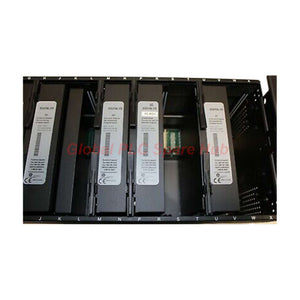

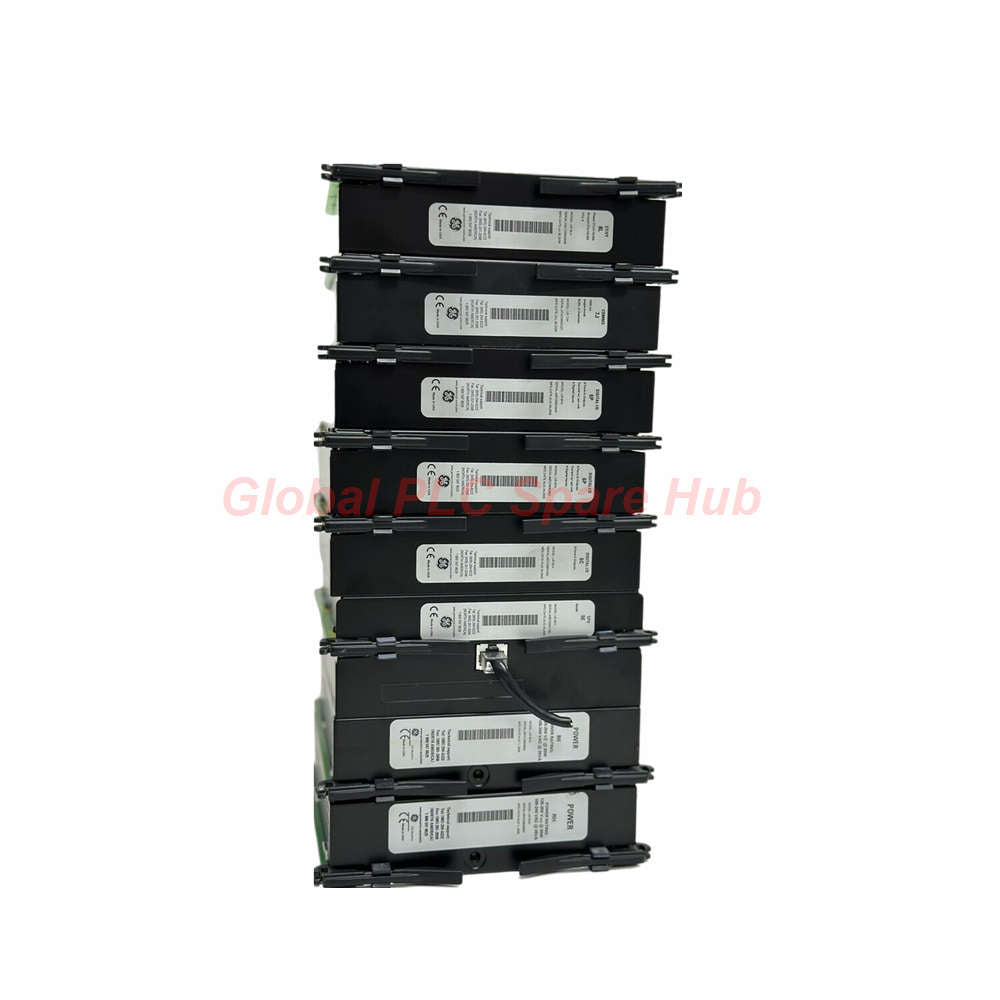

وحدة مرحل UR8FV GE Multilin | وحدة إدارة الطاقة اشترِ الآن

نظرة عامة على المنتج

• تُعد UR8FV وحدة إدخال/إخراج (I/O) لمرحل GE Multilin Universal Relay (UR) عالية الدقة.
• تتكامل بسلاسة مع أنظمة المرحلات الواقية لإدارة الطاقة وسلامة النظام.
• تدعم هذه الوحدة المراقبة عالية الكثافة مع أوقات استجابة متقدمة من المنطق إلى المرحل.

البيانات الهندسية الفنية

• العلامة التجارية: GE Multilin
• تحديد الموديل: UR8FV
• نوع الوحدة: وحدة إدخال/إخراج واقية للمرحل العام (Universal Relay)
• مصدر الطاقة: 85-265 فولت تيار متردد / 100-300 فولت تيار مستمر (50/60 هرتز).
• مدخلات التيار: دعم ثانوي لمحول التيار (CT) بقيمة مزدوجة 1 أمبير أو 5 أمبير.
• مدخلات الجهد: واجهات محول جهد (PT) بجهد 100 فولت أو 120 فولت.
• مخرجات المرحل: ما يصل إلى 8 مخرجات قابلة للبرمجة بقدرة 10 أمبير / 250 فولت تيار متردد.
• دقة القياس: تيار ±1%؛ جهد ±0.5% دقة.
• منافذ الاتصال: إيثرنت مدمج (10/100 ميجابت في الثانية)، RS-232، و RS-485.
• درجة حرارة التشغيل: تصميم متين مصمم لدرجات حرارة تتراوح من -20 درجة مئوية إلى +60 درجة مئوية.
• مكافحة التداخل: حماية من التداخل الكهرومغناطيسي/الترددات اللاسلكية (EMI/RFI) من فئة المحطات الفرعية للحصول على بيانات مستقرة.
• الأبعاد والوزن: 6 بوصات طول × 7 بوصات عرض × 1.5 بوصة ارتفاع بوزن 0.907 كجم.

شجرة التكوين والتوسيع

• منصة المرحل العام (UR)
  • تكوين فتحة وحدة الإدخال/الإخراج (I/O)
    • UR8FV: تكوين مخرج 8 مرحلات عالي الكثافة.
    • تعديل مقياس الإدخال: تعديل مقياس التيار مرن 1 أمبير/5 أمبير قابل للتحديد بواسطة البرنامج.
    • استشعار الجهد: اتصال مباشر لمحول الجهد (PT) للأنظمة الاسمية 100 فولت/120 فولت.

رؤية محور قطع الغيار العالمي للتحكم المنطقي القابل للبرمجة (PLC)

• تحظى UR8FV بتقدير كبير لقدراتها على الفصل الوقائي عالية السرعة.
• توفر خطية قياس فائقة حتى أثناء ظروف أعطال الشبكة العابرة.
• يفضل المهندسون UR8FV لتصميمها "العام" للإدخال، مما يقلل من مخزون قطع الغيار.
• يتيح تصنيف تلامساتها القوي بقدرة 10 أمبير التحكم المباشر في ملفات الفصل للقواطع دون الحاجة إلى مرحلات مساعدة.
• ضرورية لتطبيقات الموثوقية العالية في مخططات حماية المولدات، والمغذيات، وقضبان التوصيل.

التطبيق النموذجي وتوافق المعدات

• الأنظمة المتوافقة: متوافقة تمامًا مع وحدات التحكم من سلسلة GE Multilin G60، C60، F60، و L90 UR.
• السيناريوهات الصناعية: مثالية لتوليد الطاقة، ومصافي البتروكيماويات، ومحطات النقل الفرعية.
• الاستخدام الوظيفي: تستخدم في إزالة الأحمال، والتحويل التلقائي (ATS)، وإدارة القواطع.

التشخيص ومراقبة الحالة

• تتميز UR8FV باختبار ذاتي مستمر للأجهزة لاكتشاف الأعطال الداخلية للدائرة.
• تمنع مراقبة حالة المرحل في الوقت الفعلي سيناريوهات الفشل في الفصل.
• تتكامل مع سجلات تسلسل الأحداث (SOE) لتشخيص الحوادث بدقة بالمللي ثانية.

الشروط اللوجستية والضمان

• ضمان الجودة: يشمل ضمانًا وظيفيًا شاملاً لمدة 12 شهرًا.
• الجدول الزمني للشحن: إرسال مضمون في غضون 24-48 ساعة من مركزنا الرئيسي.
• خيارات الناقل: توصيل سريع في جميع أنحاء العالم عبر FedEx أو UPS أو DHL.
• التعبئة والتغليف: يتم الشحن في مواد حماية متخصصة مضادة للكهرباء الساكنة وعالية التأثير.

الأسئلة الشائعة الاحترافية ودليل الاختيار

• كيف يمكنني التعامل مع تعديل مقياس إدخال التيار في UR8FV؟
• يدعم جهاز الوحدة كلًا من 1 أمبير و 5 أمبير؛ يجب عليك تكوين نسبة CT الثانوية ضمن برنامج إعداد UR.
• هل UR8FV مناسبة لبيئات محطات الطاقة عالية الاهتزاز؟
• نعم، فهي تفي بمعايير الاهتزاز والزلازل المطلوبة للتركيب بالقرب من التوربينات والآلات الثقيلة.
• ما هو العمر الافتراضي النموذجي لمخرجات المرحل القابلة للبرمجة؟
• تشير التجربة إلى أن تلامسات 10 أمبير مصممة لآلاف العمليات، ولكن يوصى بإجراء اختبار المقاومة السنوي للدوائر الحرجة للفصل.
• هل يمكنني استبدال UR8FV في هيكل G60 أو C60 موجود؟
• نعم، بشرط أن يدعم برنامج الهيكل التعديل المحدد للوحدة؛ تحقق من التوافق عبر مدير الفصل/المنطق.
• نصيحة الاختيار: متى يجب أن أختار UR8FV بدلاً من الإدخال/الإخراج القياسي؟
• اختر UR8FV عندما تحتاج إلى تبديل عالي الأداء (10 أمبير) وقياس عالي الدقة لمحول الجهد/التيار في فتحة واحدة.
