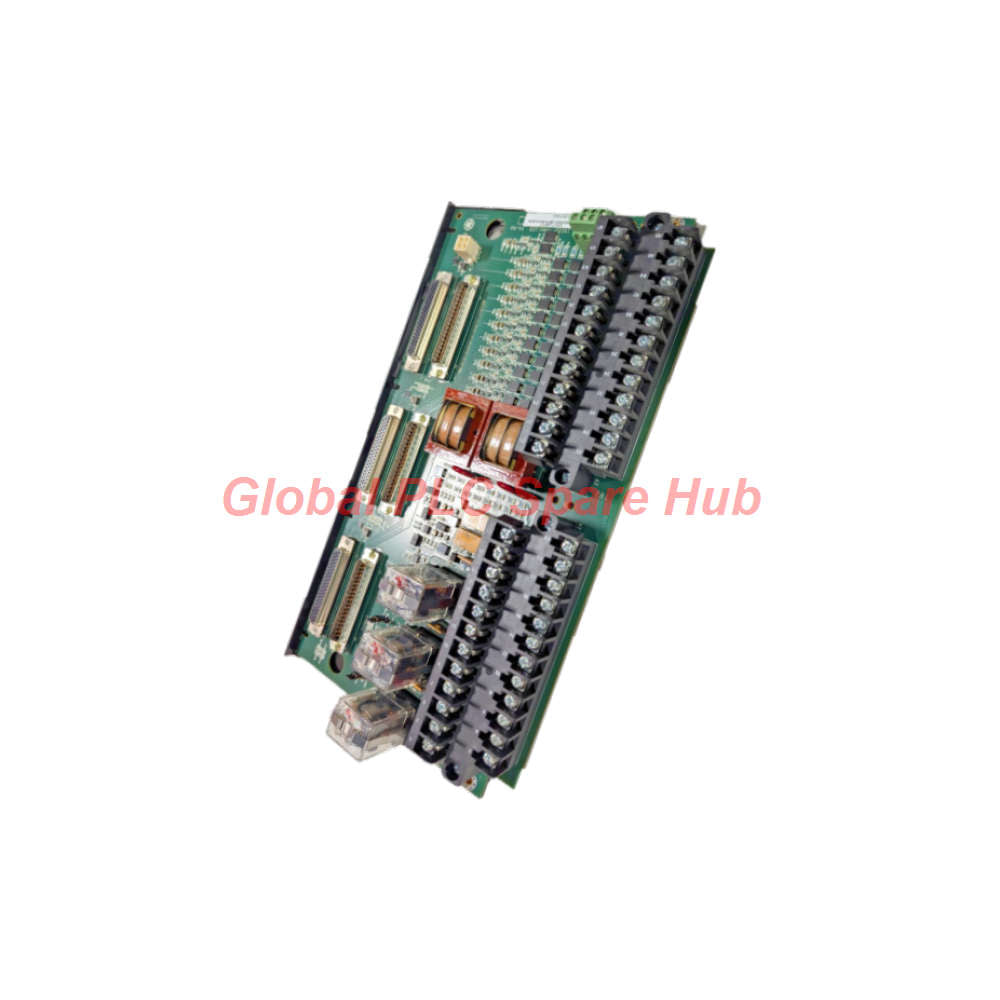

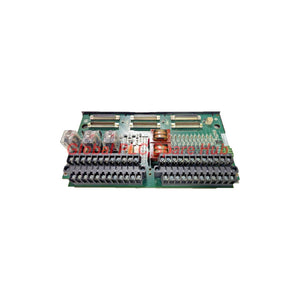

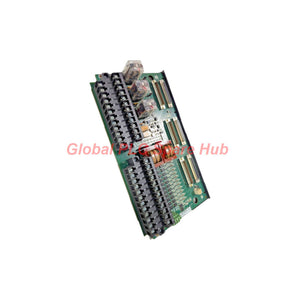

IS200TTURH1C GE Mark VIe PTUR لوحة طرفية لمدخل التوربين

نظرة عامة على المنتج

يُعد **GE IS200TTURH1C** لوحة طرفية لمدخلات الحماية الأساسية للتوربينات لنظام التحكم **GE Mark VIe Speedtronic**. ويوفر إنهاء إشارات الموقع والواجهات الكهربائية لحماية التوربينات ومزامنة المولد. تعمل اللوحة مع **وحدة PTUR I/O Pack** لمعالجة إشارات سرعة التوربين ومدخلات الحماية ذات الصلة. تدعم اللوحة ثلاث إشارات فصل للسرعة الزائدة وتتصل بمعدات الفصل الخارجية. كما تدير دائرة إغلاق قاطع المولد الرئيسي من خلال ثلاثة مرحلات مدمجة. يدعم تصميمها الأجهزة تكوينات كل من **Simplex وTriple Modular Redundant (TMR)**. وهذا يجعلها مناسبة لأنظمة التحكم في التوربينات ذات متطلبات التكرار المختلفة.

المواصفات الفنية

الوظائف الأساسية والميزات الهندسية

1. التقاط إشارات سرعة التوربين - يقبل الإشارات من **12 جهاز التقاط سرعة مغناطيسي**. - يكتشف إشارات النبض الناتجة عن عجلة مسننة. - يوفر معلومات سرعة التوربين إلى وحدة PTUR I/O Pack. - يدعم مراقبة سرعة التوربين ووظائف حماية السرعة الزائدة.
2. 2. واجهة مزامنة المولد - يستقبل إشارات جهد المولد وجهد الناقل من محولات الجهد. - يقبل إشارات قياس جهد العمود وتيار العمود. - يوفر مسار تحكم بجهد 125 VDC لدائرة إغلاق القاطع الرئيسي. - ينسق دوائر مرحلات K25 وK25P وK25A. - يدعم المزامنة التلقائية للمولد من خلال منطق تحكم خارجي.
3. 3. توجيه إشارات حماية السرعة الزائدة - يوجه ثلاث إشارات فصل للسرعة الزائدة إلى لوحة الفصل. - يتصل بمعدات حماية التوربين المرتبطة. - يدعم مسارات إشارات حماية مخصصة. - يساعد في الحفاظ على نقل موثوق للإشارات داخل بنية الحماية.
4. 4. تكوين التكرار - يدعم تكوينات Simplex وTMR. - يحدد JP1 وJP2 تكوين مشغل المرحل. - يعزل WJ1 خط تحكم K25A عند الحاجة. - تعتمد ترتيبات الموصلات على بنية النظام المختارة.

توصيلات الطرفية والتكوين

يحتوي كل كتلة طرفية رئيسية على 24 طرفًا للأسلاك. تقبل الأطراف موصلات حتى مقاس #12 AWG. تستخدم تركيبات Simplex توصيلات PR3 وJR4. تستخدم تركيبات TMR توصيلات PR3 وPS3 وPT3 وJR4 وJS4 وJT4. يدعم TB3 توصيلات TTL الاختيارية. تتطلب أجهزة التقاط السرعة النشطة مصدر طاقة خارجي.

دليل التركيب

يحمي التركيب السليم سلامة الإشارة وموثوقية التحكم في التوربين.

1. تحقق من رقم القطعة الكامل وإصدار الأجهزة.
2. 2. أكد توافق نظام Mark VIe قبل التركيب.
3. 3. افصل مصادر الطاقة ذات الصلة قبل توصيل الأسلاك.
4. 4. تحقق من أسلاك الخزانة وفقًا لوثائق GEH-6721.
5. 5. قم بتوصيل أجهزة التقاط السرعة ومستشعرات الجهد ودوائر قياس العمود.
6. 6. تحقق من قطبية الأطراف وتدريع الكابلات.
7. 7. قم بتركيب وحدات PTUR I/O Pack في الموصلات الصحيحة.
8. 8. اضبط JP1 وJP2 وفقًا لبنية النظام المعتمدة.
9. 9. تحقق من تكوين WJ1 وفقًا لمتطلبات تحكم K25A.
10. 10. افحص جميع براغي الأطراف وآليات قفل الموصلات. اتبع دائمًا إجراءات حماية التوربين المعتمدة. لا تقم أبدًا بتغيير وصلات التكرار أثناء التشغيل العادي.

التشغيل التجريبي والتشخيص والصيانة

يجب أن يتحقق التشغيل التجريبي من التوصيلات الكهربائية ومسارات إشارات الحماية. فحوصات التشغيل التجريبي الموصى بها

• أكد جميع قنوات التقاط السرعة الـ 12.
• - تحقق من أسلاك إشارات جهد المولد والناقل.
• - تحقق من توصيلات جهد وتيار العمود.
• - افحص تشغيل مرحلات K25 وK25P وK25A.
• - أكد إمداد تحكم القاطع بجهد 125 VDC.
• - اختبر توجيه إشارات فصل السرعة الزائدة.
• - تحقق من ترتيب موصلات Simplex أو TMR.
• - أكد اتصال PTUR وتشخيصات وحدة التحكم. مرجع تشخيصي عملي

توصيات الصيانة - افحص الموصلات بحثًا عن نقاط اتصال مرتخية وتآكل. - تحقق من الكتل الطرفية بحثًا عن أضرار ميكانيكية. - افحص لوحة الدوائر المطبوعة بحثًا عن تلوث أو تلف في المكونات. - تحقق من مواقع الوصلات وفقًا لسجلات التكوين المعتمدة. - راجع رسائل تشخيص PTUR أثناء الصيانة المجدولة. - سجل تغييرات الأسلاك ونتائج اختبارات التشغيل التجريبي.

معلومات التوافق

ينتمي **IS200TTURH1C** إلى بنية التحكم في التوربينات GE Mark VIe. تشمل المعدات والواجهات المتوافقة: - **وحدة PTUR I/O Pack:** معالجة مدخلات الحماية الأساسية للتوربينات. - **TRPG:** واجهة الفصل الأساسية للتوربين. - **TRPA:** واجهة حماية التوربين المرتبطة. - **TRPS:** واجهة حماية التوربين المرتبطة. - **TRPX:** واجهة نظام الفصل، حسب التكوين المثبت. - **52G:** دائرة تحكم قاطع الدائرة الرئيسي للمولد. - **أجهزة التقاط السرعة:** مستشعرات مغناطيسية لمعدل النبض وترتيبات التقاط نشطة مدعومة. ملاحظة توافق هامة: IS200TTURH1C ليس اللوحة الطرفية القياسية لنظام Mark VI الأصلي. تحدد GE الطراز TTURH1B لتطبيقات Mark VI. تحقق دائمًا من بنية النظام المثبت قبل الطلب.

التطبيقات الصناعية النموذجية

يدعم **GE IS200TTURH1C** واجهات حماية التوربينات والمزامنة في توليد الطاقة الصناعي. تشمل التطبيقات النموذجية: - مراقبة سرعة التوربين الغازي وحماية السرعة الزائدة. - أنظمة حماية والتحكم في التوربينات البخارية. - مزامنة المولد ودوائر إغلاق القواطع. - التقاط إشارات سرعة التوربين. - بنى حماية التوربينات المتكررة. - خزانات تحكم محطات الطاقة الصناعية. - واجهات جهد المولد وقياس العمود.

رؤية Global PLC Spare HUB

من منظور هندسي، يُعد **IS200TTURH1C** واجهة مهمة في بنية حماية التوربينات Mark VIe. يمتد دوره إلى ما هو أبعد من إنهاء أسلاك الموقع الأساسية. فهو يربط قياسات سرعة التوربين والإشارات الكهربائية للمولد ومعدات الحماية. فكر في سيناريو تشغيل تجريبي لمزامنة المولد. يتلقى نظام التحكم إشارات جهد المولد وجهد الناقل من خلال اللوحة الطرفية. تعالج وحدة PTUR I/O Pack المدخلات ذات الصلة. ثم تقيم منطق المزامنة ظروف التشغيل ومسموحات القاطع. تشارك دوائر مرحلات K25 وK25P وK25A في مسار إغلاق قاطع 52G. إذا لم يغلق القاطع، يجب على المهندسين فحص إمداد 125 VDC أولًا. ثم يجب عليهم التحقق من تشغيل المرحلات والأقفال وتكوين الوصلات. بالنسبة لتركيب TMR، يجب على المهندسين أيضًا فحص جميع توصيلات قنوات R وS وT. يمكن أن يمنع إعداد وصلة غير صحيح تكوين المرحل المقصود. يساعد هذا النهج المهندسين على عزل أخطاء الأسلاك عن مشاكل تكوين وحدة التحكم. كما يقلل من الاستبدال غير الضروري للأجهزة السليمة. **توصيتنا بالاختيار:** أكد بنية Mark VIe وواجهة PTUR وتوصيلات الأسلاك وإصدار الأجهزة قبل الشراء.

التعبئة والضمان

حزمة التوريد القياسية - 1 × لوحة طرفية لمدخلات حماية التوربينات GE IS200TTURH1C. - تعبئة صناعية واقية. - تحديد المنتج ووثائق الشحن. - الوثائق الفنية، عند توفرها وتضمينها مع الطلب.

الضمان التجاري - **فترة الضمان: 12 شهرًا.** - تحديد المنتج وإمكانية تتبع الطلب. - المساعدة الفنية للتحقق من الطراز والتوافق. - دعم الضمان وفقًا لشروط البيع المتفق عليها.

الشحن والتسليم - طرق الشحن: **FedEx وUPS وDHL**. - وقت الإرسال: **24–48 ساعة** بعد تأكيد الطلب والتحقق من المخزون. - دعم الشحن الدولي. - تعبئة واقية للمكونات الإلكترونية. - توفير معلومات التتبع بعد الإرسال.

الأسئلة الشائعة

س1: ما هي الوظيفة الرئيسية لـ GE IS200TTURH1C؟ يوفر IS200TTURH1C توصيلات مدخلات الحماية الأساسية للتوربينات لنظام GE Mark VIe. يتصل بأجهزة التقاط السرعة وإشارات جهد المولد وقياسات العمود ومعدات الفصل. كما يدعم دوائر مزامنة قاطع المولد.

س2: هل يمكن لـ IS200TTURH1C العمل مع نظام GE Mark VI الأصلي؟ لا. إصدار H1C مخصص لتطبيقات Mark VIe. يحدد GE الطراز TTURH1B لنظام Mark VI الأصلي. تحقق من جيل وحدة التحكم قبل تقديم الطلب.

س3: كيف يمكن للمهندسين استكشاف أخطاء فشل إغلاق قاطع المولد وإصلاحها؟ ابدأ بالتحقق من إمداد 125 VDC ومسموحات القاطع الخارجية. ثم افحص دوائر مرحلات K25 وK25P وK25A. تحقق من إعدادات JP1 وJP2 وWJ1 وفقًا لمخطط الأسلاك المعتمد. أخيرًا، تحقق من تشخيصات PTUR والأقفال الخارجية.

س4: ما الذي يجب على المشترين التحقق منه قبل طلب IS200TTURH1C؟ أكد رقم القطعة الكامل وإصدار الأجهزة. تحقق من توافق Mark VIe ومتطلبات واجهة PTUR. قارن تخطيطات الأطراف وترتيبات الموصلات مع اللوحة المثبتة. أكد أيضًا تكوين Simplex أو TMR قبل الاستبدال.

س5: هل يتطلب IS200TTURH1C أجهزة I/O إضافية؟ نعم. تعمل اللوحة مع وحدات PTUR I/O Pack لمعالجة مدخلات حماية التوربين. تعتمد لوحات الفصل المرتبطة والمستشعرات الخارجية على التطبيق. تحقق من تكوين الأجهزة الكامل قبل التركيب.

اطلب عرض أسعار من Global PLC Spare HUB

هل تبحث عن **لوحة طرفية لمدخلات حماية التوربينات GE IS200TTURH1C Mark VIe**؟ توفر Global PLC Spare HUB مكونات الأتمتة الصناعية والتحكم في التوربينات لتطبيقات توليد الطاقة. تواصل مع فريق المبيعات لدينا للحصول على: - توفر المنتج والأسعار. - التحقق من رقم القطعة والإصدار. - المساعدة في توافق Mark VIe. - ترتيبات الشحن الدولي. - معلومات المنتج الفنية. **تواصل مع Global PLC Spare HUB اليوم للحصول على معلومات الأسعار والتسليم.**
