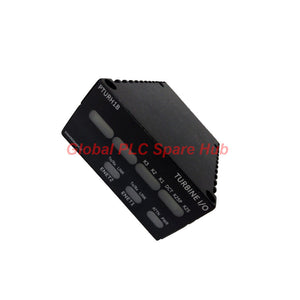

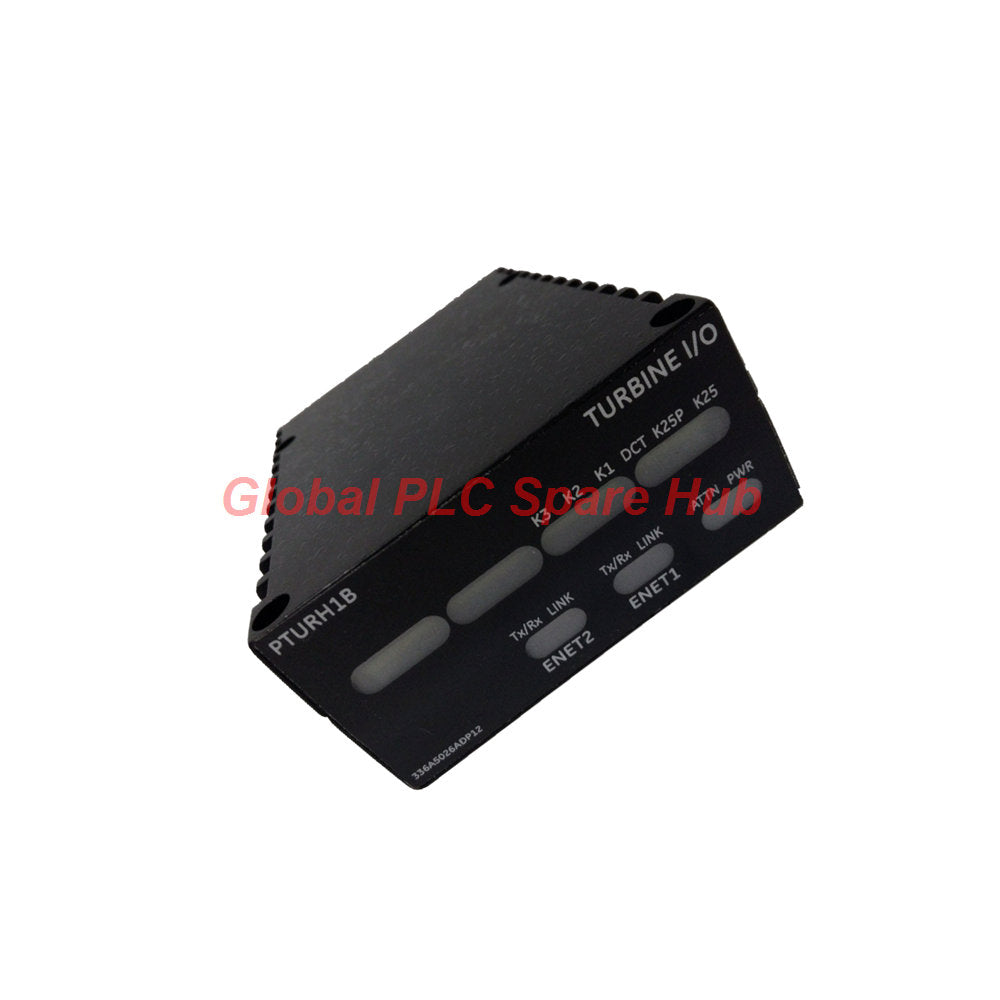

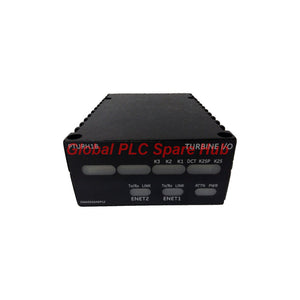

IS220PTURH1B GE Mark VIe وحدة الإدخال/الإخراج للحماية الأولية للتوربين

IS220PTURH1B | هوية المنتج ونظرة عامة على الهندسة

وحدة GE IS220PTURH1B هي وحدة إدخال/إخراج (I/O Pack) أساسية مخصصة للإيقاف التوربيني، ومصممة لمنصة التحكم GE Mark VIe Speedtronic وتتعامل مع إشارات الحماية المخصصة للتوربين من خلال لوحة الأطراف المرتبطة بها TRPA. تتصل الوحدة بدوائر التوقف الطارئ، ومدخلات اكتشاف الجهد، وإشارات السرعة، وأجهزة الإيقاف الخارجية. على عكس وحدات إدخال/إخراج العمليات متعددة الأغراض، تؤدي هذه الوحدة وظيفة حماية مخصصة للتوربين. وتدعم بنية الحماية المستخدمة في محطات توليد الطاقة التي تعمل بالتوربينات الغازية والدورات المركبة. تدعم الوحدة أيضًا تطبيقات التحكم على مستوى المحطة التي تتضمن معدات مولدات البخار المستردة بالحرارة (HRSG) وأنظمة مكملات المحطة. وتساعد واجهاتها الكهربائية على ربط منطق حماية التوربين بالأجهزة الميدانية ودوائر الإيقاف الخارجية.

01 | تحديد المنتج

السمة	المواصفات
الشركة المصنعة	جنرال إلكتريك (GE)
رقم الطراز	IS220PTURH1B
رقم الطلب	IS220PTURH1B
فئة المنتج	وحدة إدخال/إخراج لحماية التوربين
وظيفة المنتج	وحدة الإيقاف الأساسية للتوربين
منصة التحكم	Mark VIe Speedtronic
تطبيق النظام	التحكم في التوربينات الغازية والبخارية
لوحة الأطراف المرتبطة	IS200TRPAH1A
بلد المنشأ	الولايات المتحدة
الوزن التقريبي	0.8 كجم
درجة الحرارة المحيطة	-30°C إلى +65°C (-22°F إلى +149°F)

02 | مصفوفة الأداء الكهربائي

تحدد القيم التالية الخصائص التشغيلية الكهربائية المحددة للوحدة.

المعلمة الكهربائية	الحد الأدنى	الاسمية	الحد الأقصى
جهد إمداد الطاقة	27.4 VDC	28.0 VDC	28.6 VDC
تيار إمداد الطاقة	—	—	0.41 A
مدخلات اكتشاف الجهد (TRPA)	16 VDC	—	140 VDC
مدخل التوقف الطارئ (TRPA)	18 VDC	—	140 VDC
مدخلات السرعة (TRPA)	-15 VDC	—	+15 VDC
مخرج طاقة التوقف الطارئ (دائرة مفتوحة)	—	28 VDC	—
مخرج طاقة التوقف الطارئ (دائرة قصر)	—	17 mA	—
جهد مخرج التلامس	—	24 VDC	28 VDC
تيار مخرج التلامس	—	—	7 A

ملاحظات الهندسة الكهربائية - جهد إمداد الطاقة الاسمي هو 28 VDC. - يجب أن يظل جهد الإمداد ضمن نطاق 27.4–28.6 VDC. - تقبل مدخلات اكتشاف الجهد نطاق 16–140 VDC. - تقبل مدخلات التوقف الطارئ نطاق 18–140 VDC. - تدعم دوائر مدخلات السرعة إشارات من -15 إلى +15 VDC. - يدعم مخرج التلامس تيارًا يصل إلى 7 A. - يوفر مخرج طاقة التوقف الطارئ 28 VDC في ظروف الدائرة المفتوحة. تصف هذه القيم حدود الواجهة الكهربائية. وهي لا تمثل دقة القياس التماثلي أو دقة استبانة المستشعر.

03 | بنية إشارات الحماية

تربط IS220PTURH1B دوائر حماية التوربين المخصصة ببنية تحكم Mark VIe. تشمل مجموعات الإشارات الأساسية الخاصة بها: أ. واجهة التوقف الطارئ - تستقبل إشارات التوقف الطارئ الخارجية. - تدعم جهد إدخال التوقف الطارئ من 18 إلى 140 VDC. - توفر مخرج طاقة توقف طارئ اسمي 28 VDC في ظروف الدائرة المفتوحة. - تدعم توصيلات دوائر الإيقاف الخارجية المرتبطة بها. ب. واجهة اكتشاف الجهد - تستقبل إشارات اكتشاف جهد التيار المستمر من خلال لوحة الأطراف TRPA. - تدعم نطاق إدخال من 16 إلى 140 VDC. - توفر واجهة لمراقبة حالات دوائر الحماية الخارجية. - تساعد في تحديد حالات الجهد غير الطبيعية أثناء التشغيل التجريبي والتشغيل. ج. واجهة إشارة سرعة التوربين - تقبل إشارات إدخال السرعة ثنائية القطب. - تدعم نطاق إدخال كهربائي من -15 إلى +15 VDC. - تتصل ببنية حماية سرعة التوربين. - تدعم معالجة إشارات الحماية المتعلقة بالسرعة. د. واجهة مخرج التلامس - توفر إمكانية التحكم في التلامسات الخارجية. - تدعم جهد إخراج اسمي 24 VDC. - تسمح بحد أقصى محدد للجهد يبلغ 28 VDC. - تدعم تيار التلامس حتى 7 A.

04 | الأجهزة المتوافقة وتكوين النظام

يعد استخدام لوحة الأطراف الصحيحة أمرًا ضروريًا لضمان موثوقية التركيب.

الأجهزة	رقم القطعة	دور النظام
وحدة إدخال/إخراج الإيقاف الأساسي	IS220PTURH1B	واجهة حماية التوربين Mark VIe
لوحة أطراف الإيقاف الأساسي	IS200TRPAH1A	إنهاء الإشارات الميدانية والواجهة الكهربائية
نسخة PTUR البديلة	IS220PTURH1A	وحدة إدخال/إخراج الإيقاف الأساسي Mark VIe ذات الصلة
وحدة الإيقاف الأساسي Mark VIeS	IS220YTURS1A / IS220YTURS1B	بنية حماية Mark VIeS منفصلة
لوحة أطراف Mark VIeS	IS200TRPAS1A	لوحة أطراف Mark VIeS المرتبطة

مزيج الأجهزة للمناطق الخطرة تحدد GE المزيج التالي للتطبيقات المعتمدة في المواقع الخطرة: - وحدة إدخال/إخراج: IS220PTURH1A أو IS220PTURH1B. - لوحة الأطراف: IS200TRPAH1A. تستخدم عائلة IS220YTURS لوحة أطراف مختلفة. لا تقم بتبديل البنيتين دون موافقة الشركة المصنعة. تحقق دائمًا من شهادة المنطقة الخطرة ومتطلبات التركيب السارية للتجميع الكامل.

05 | إجراءات التركيب والتشغيل التجريبي

تساعد عملية التركيب المنظمة على منع أخطاء التوصيل وإنذارات الحماية غير المتوقعة. تسلسل التركيب 1. تأكد من طراز وحدة إدخال/إخراج الكامل وإصدار الأجهزة. 2. تحقق من تكوين وحدة تحكم Mark VIe. 3. افحص لوحة الأطراف المرتبطة IS200TRPAH1A. 4. اعزل مصادر الطاقة ذات الصلة قبل التركيب. 5. افحص الموصلات وواجهات التثبيت. 6. تحقق من الأسلاك الميدانية وفقًا للمخطط المعتمد. 7. افحص إمداد الطاقة الاسمي 28 VDC. 8. تحقق من أسلاك التوقف الطارئ واكتشاف الجهد. 9. افحص قطبية مدخل السرعة ومراجع الإشارات. 10. تأكد من أسلاك مخرج التلامس وتقييمات الأحمال. فحوصات التشغيل التجريبي - قس جهد الإمداد عند نقاط التوصيل المحددة. - تأكد من استقرار الجهد ضمن النطاق المسموح به. - اختبر استجابة إدخال التوقف الطارئ باستخدام إجراء معتمد. - تحقق من حالات إدخال اكتشاف الجهد. - افحص وجود إشارة السرعة وقطبيتها. - اختبر تشغيل مخرج التلامس الخارجي. - راجع رسائل تشخيص وحدة تحكم Mark VIe. - سجل نتائج الأسلاك النهائية والتشغيل التجريبي. يجب أن يتبع اختبار دوائر الحماية إجراءات السلامة المعتمدة في المحطة. لا تتجاوز أبدًا دائرة إيقاف التوربين النشطة أثناء التشغيل العادي.

06 | التشخيص والصيانة الميدانية

توفر الوحدة واجهات كهربائية لعدة وظائف حماية مهمة. يمكن للمهندسين استخدام مجموعات الإشارات هذه لتحديد الأعطال الميدانية.

العرض الميداني	السبب المحتمل	طريقة الفحص
إنذار طاقة الوحدة	إمداد تيار مستمر غير صحيح أو توصيل طاقة مرتخٍ	قس جهد الإمداد وافحص الموصلات.
يظل إدخال التوقف الطارئ نشطًا	تلامس إيقاف خارجي أو عطل في الأسلاك	افحص التلامس الميداني وحالة دائرة الإدخال.
عطل اكتشاف الجهد	إشارة تيار مستمر مفقودة أو قطبية غير صحيحة	قس جهد الإدخال عند لوحة الأطراف.
إشارة السرعة غير متاحة	عطل في المستشعر، أو تلف الكابل، أو أسلاك غير صحيحة	افحص دائرة الاستشعار وتحقق من قطبية الإشارة.
فشل مخرج التلامس	حمل غير صحيح، أو أسلاك تالفة، أو عطل في دائرة خارجية	افحص تيار الحمل وأسلاك التلامس الخارجية.
إنذارات حماية متكررة	توصيلات متقطعة أو إشارات ميدانية غير مستقرة	راجع سجلات الأحداث وافحص توصيلات الأطراف.

استراتيجية الصيانة الموصى بها - افحص توصيلات الأطراف أثناء عمليات الإيقاف المخطط لها. - افحص جهد إمداد الوحدة بشكل دوري. - افحص الموصلات بحثًا عن الأكسدة والتلف الميكانيكي. - تحقق من عزل الكابلات الميدانية وحمايتها. - راجع سجلات أحداث وحدة التحكم بعد إنذارات الحماية. - سجل حالات الإدخال غير الطبيعية وأحداث الإيقاف. - استبدل الأسلاك الخارجية التالفة قبل استبدال وحدة إدخال/إخراج. مثال على التشخيص الهندسي قد يبلغ التوربين عن إنذار إدخال التوقف الطارئ بعد الصيانة. أولًا، افحص دائرة التوقف الطارئ الخارجية. ثم قس جهد الإدخال عند لوحة أطراف TRPA. قارن القيمة المقاسة بالنطاق المحدد 18–140 VDC. بعد ذلك، افحص حالة التلامس الخارجي والأسلاك الميدانية. إذا ظلت الإشارة الميدانية صحيحة، راجع حالة وحدة إدخال/إخراج وتشخيصات وحدة التحكم. يساعد هذا التسلسل على فصل مشاكل الأسلاك الميدانية عن الأعطال المتعلقة بالوحدة.

07 | تطبيقات المعدات والاستخدام الصناعي

وحدة IS220PTURH1B مناسبة لتطبيقات حماية التوربين المخصصة في منشآت توليد الطاقة. حماية التوربين الغازي - واجهات إشارات الإيقاف الطارئ. - دوائر حماية سرعة التوربين. - توصيلات أجهزة الإيقاف الخارجية. - الحصول على إشارات نظام الحماية. التوربينات البخارية ومحطات الدورة المركبة - واجهات حماية التوربين البخاري. - تنسيق التوربينات الغازية والبخارية. - تكامل التحكم في المحطة المتعلق بمولدات البخار المستردة بالحرارة (HRSG). - واجهات حماية مكملات المحطة. تطبيقات مكملات المحطة - واجهات التحكم في الصمامات التي تعمل بمحركات. - معدات الغلاية المساعدة. - تكامل نظام التحكم في مستوى أسطوانة الغلاية. - حماية معدات على مستوى المحطة. - دوائر التحكم الكهربائية المساعدة. مجموعات المعدات النموذجية - مجموعات مولدات التوربينات الغازية. - مجموعات مولدات التوربينات البخارية. - مولدات البخار المستردة بالحرارة (HRSG). - صمامات تعمل بمحركات. - أنظمة الإيقاف الطارئ. - خزائن إيقاف التوربين. - أنظمة التحكم في محطات توليد الطاقة ذات الدورة المركبة. تتعامل الوحدة مع واجهات حماية مخصصة. تتطلب وظائف تنظيم العمليات العامة أجهزة إدخال/إخراج إضافية مناسبة من Mark VIe ومنطق تطبيقات.

08 | رؤية Global PLC Spare HUB

من منظور الهندسة الميدانية، ينبغي تقييم IS220PTURH1B كوحدة إدخال/إخراج مخصصة للحماية بدلاً من واجهة تحكم متعددة الأغراض. تستحق ثلاثة مجالات اهتمامًا خاصًا أثناء الاستبدال والتشغيل التجريبي. 1. التحقق من إمداد الطاقة تتطلب الوحدة إمدادًا اسميًا 28 VDC. نطاق تشغيلها المحدد ضيق نسبيًا. على سبيل المثال، قد يقيس فني 26.8 VDC أثناء فحص خزانة التوربين. تقل هذه القيمة عن الحد الأدنى المحدد 27.4 VDC. ينبغي للفني فحص إمداد الطاقة ومقاومة الأسلاك وحالة الموصلات قبل استبدال الوحدة. 2. سلامة دائرة التوقف الطارئ إنذار التوقف الطارئ لا يشير تلقائيًا إلى فشل وحدة إدخال/إخراج. على سبيل المثال، قد يظل تلامس خارجي مفتوحًا بعد صيانة المعدات. يمكن أن يؤدي حالة الإدخال الناتجة إلى إطلاق إنذار حماية. ينبغي للمهندسين التحقق أولًا من حالة التلامس وجهد الأطراف. ثم ينبغي لهم مقارنة تشخيصات الوحدة بالقياسات الميدانية. 3. الاقتران الصحيح للأجهزة يجب أن تتطابق وحدة إدخال/إخراج ولوحة الأطراف مع التكوين المعتمد. على سبيل المثال، يستخدم مزيج Mark VIe PTUR لوحة الأطراف IS200TRPAH1A. تستخدم عائلة Mark VIeS YTURS لوحة الأطراف IS200TRPAS1A. تخدم هذه التكوينات بنيات أجهزة مختلفة. أسماء المنتجات المتشابهة لا تثبت إمكانية التبادل. توصيتنا الهندسية قبل الطلب، أكد رقم الطراز الكامل وإصدار لوحة الأطراف والجيل المثبت من وحدة التحكم. لتطبيقات حماية التوربين الحرجة، تحقق أيضًا من الأسلاك الميدانية ومزيج الأجهزة المعتمد. يقلل هذا من تأخيرات التشغيل التجريبي والاستبدال غير الضروري للمكونات.

09 | مزايا المنتج

- وظيفة حماية مخصصة: مصممة لتطبيقات الإيقاف الأساسي للتوربين. - نطاق جهد إدخال واسع: تدعم مدخلات اكتشاف الجهد من 16 إلى 140 VDC. - واجهة سرعة مرنة: تقبل إشارات إدخال السرعة ثنائية القطب. - دعم التوقف الطارئ: تتصل بدوائر التوقف الطارئ الخارجية. - سعة تلامس عالية: تدعم تيار مخرج التلامس حتى 7 A. - تكامل Mark VIe: تتناسب مع بنية حماية التوربين من GE. - تصنيف درجات حرارة صناعي: تدعم النطاق المحيط المحدد من -30°C إلى +65°C.

10 | الإمداد والتعبئة والضمان

معلومات الإمداد - الشركة المصنعة: جنرال إلكتريك. - الطراز: IS220PTURH1B. - المنتج: وحدة إدخال/إخراج لحماية التوربين الأساسية. - الوزن: حوالي 0.8 كجم. - بلد المنشأ: الولايات المتحدة. قائمة التعبئة - 1 × وحدة إدخال/إخراج GE IS220PTURH1B. - تغليف واقٍ للمكونات الإلكترونية. - وثائق الشحن. - معلومات تحديد المنتج. لا تشمل لوحة الأطراف ما لم ينص الطلب صراحةً على ذلك. شروط الضمان - ضمان لمدة 12 شهرًا من تاريخ بدء الضمان المتفق عليه. - تحديد المنتج وإمكانية تتبع الطلب. - مساعدة فنية للتحقق من الطراز. - تخضع خدمة الضمان لشروط البيع المتفق عليها. خيارات الشحن - FedEx International Express. - UPS Worldwide Shipping. - DHL Express. التزام الإرسال يتم ترتيب إرسال الطلبات خلال 24–48 ساعة بعد تأكيد الطلب والتحقق من المخزون. تتوفر خدمات التسليم الدولي والتتبع.

11 | الأسئلة الشائعة المهنية

س1: ما الفرق بين وحدة إدخال/إخراج لحماية التوربين ووحدة إدخال/إخراج للعمليات القياسية؟ تتعامل وحدة إدخال/إخراج لحماية التوربين مع إشارات مخصصة متعلقة بالإيقاف وواجهات الحماية. تتعامل وحدة إدخال/إخراج للعمليات القياسية عمومًا مع إشارات القياس والتحكم الروتينية. ينبغي للمهندسين اختيار الأجهزة وفقًا لبنية الحماية المطلوبة، وليس مجرد عدد القنوات المتاحة. س2: هل يمكن لهذه الوحدة استبدال طراز GE PTUR آخر مباشرة؟ ليس تلقائيًا. قد تحتوي طرازات PTUR ذات الصلة على إصدارات أجهزة أو متطلبات تكوين مختلفة. قارن رقم القطعة الكامل وتوافق لوحة الأطراف ووثائق النظام. أكد الاستبدال مع قائمة أجهزة GE المعتمدة قبل التركيب. س3: ما الذي ينبغي للمهندسين فحصه عند تذبذب جهد الإمداد المقاس؟ افحص إمداد التيار المستمر أولًا. تحقق من إحكام الأطراف وحالة الكابل ومقاومة تلامس الموصلات. قس الجهد تحت حمل التشغيل. النطاق المحدد للإمداد هو 27.4–28.6 VDC، بقيمة اسمية 28 VDC. س4: هل IS220PTURH1B مناسبة لكل تطبيق تحكم في مولدات البخار المستردة بالحرارة (HRSG)؟ لا. تؤدي الوحدة وظائف إيقاف أساسية مخصصة للتوربين. قد يتطلب تنظيم مستوى أسطوانة HRSG وحلقات التحكم الأخرى في الغلاية وحدات إدخال/إخراج عمليات منفصلة ومنطق تحكم. اختر أجهزة إدخال/إخراج وفقًا لكل إشارة أداة ومتطلب تحكم. س5: كيف ينبغي لفرق المشتريات التحقق من الاستبدال الصحيح قبل الطلب؟ اطلب صورة واضحة لملصق الوحدة المثبتة. سجل رقم قطعتها الكامل وإصدارها. افحص لوحة الأطراف ووحدة التحكم المرتبطة. بالنسبة لتركيبات المناطق الخطرة، تحقق من مزيج الأجهزة المعتمد ووثائق الشهادة قبل الشراء.
