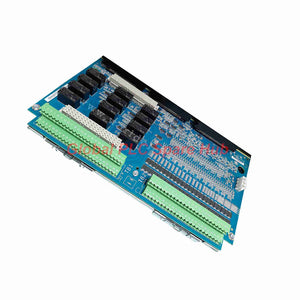

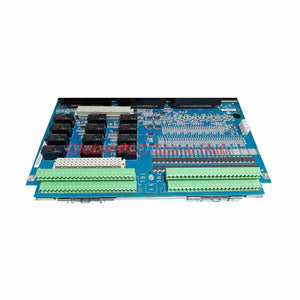

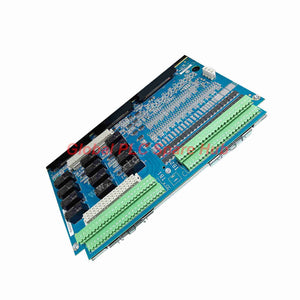

لوحة طرفية لمدخل جهدي تلامس GE IS400TDBTH6A بجهد 125 فولت تيار مستمر

نظرة عامة على المنتج

يُعد GE IS400TDBTH6A لوحة طرفية للإدخال/الإخراج المنفصلة لنظام التحكم GE Mark VIe. ويوفر واجهة مركزية لإشارات التلامس الميدانية ودوائر مخرجات المرحلات.

تدعم لوحة الطرفية هذه 24 مدخلاً تلامسياً معزولاً على مستوى المجموعة بجهد ترطيب اسمي قدره 125 فولت تيار مستمر. وتدعم تكوين H6A نطاق جهد تشغيل يتراوح من 100 إلى 145 فولت تيار مستمر.

تدعم بنية TDBT التكرار النمطي الثلاثي (TMR) من خلال ثلاثة اتصالات مخصصة لحزم إدخال/إخراج PDIO. وتصل إشارة كل مدخل إلى قنوات المعالجة المتكررة المرتبطة بها.

توفر اللوحة أيضاً 12 مخرج مرحل من نوع Form-C لتطبيقات التحكم المنفصلة. وتبسّط كتل التوصيل القابلة للفصل توصيلات الأسلاك الميدانية وإجراءات الاستبدال.

يستخدم المهندسون عادةً هذه البنية في حماية التوربينات، وتسلسل المعدات، والأنظمة المساعدة، والتحكم في العمليات الصناعية.

المواصفات الفنية

الشركة المصنّعة	جنرال إلكتريك (GE)
طراز المنتج	IS400TDBTH6A
مراجع الطلب ذات الصلة	IS400TDBTH6AEY / IS400TDBTH6AEF
سلسلة المنتج	Mark VIe / Speedtronic
نوع المنتج	لوحة طرفية للإدخال/الإخراج المنفصل
بنية اللوحة	TDBT – تكرار نمطي ثلاثي
المدخلات التلامسية	24 قناة، معزولة على مستوى المجموعة
نوع إشارة المدخل	تلامس جاف مع جهد ترطيب خارجي
جهد الترطيب الاسمي	125 فولت تيار مستمر
نطاق جهد الترطيب	100–145 فولت تيار مستمر
تيار المدخل	2.55 مللي أمبير للقنوات 1–21؛ 10 مللي أمبير للقنوات 22–24
مرشّح الإدخال للأجهزة	4 مللي ثانية
مخرجات المرحلات	12 دائرة مخرج مرحل من نوع Form-C
تلامسات المرحلات	مفتوحة عادةً، مشتركة، مغلقة عادةً
تصنيف دائرة المخرج	تيار تصميم 5 أمبير؛ تحقق من حدود تلامسات كل مرحل على حدة
واجهات التكرار	3 موصلات حزم إدخال/إخراج PDIO
واجهة الاتصال	من حزم إدخال/إخراج PDIO إلى IONet الخاص بـ Mark VIe
توصيل الطرفية	كتل طرفية قابلة للفصل من نوع Euro
طريقة التركيب	على سكة DIN أو تثبيت مسطح في الخزانة
توصيلات الأسلاك للتركيب	دوائر المرحلات في TB1؛ مداخل التلامس في TB2
الدليل المرجعي	GEH-6721، دليل أنظمة التحكم Mark VIe

معالجة إشارات المدخل والأداء الكهربائي

تستخدم IS400TDBTH6A دوائر مخصصة لتكييف الإشارات لمداخل التلامس الميدانية.

• عتبة المدخل: حوالي 50% من جهد الترطيب المطبق.
• ترشيح الأجهزة: يمنع مرشّح ثابت بمدة 4 مللي ثانية اضطرابات الإشارة السريعة.
• كبح الضوضاء: تقلل دوائر المدخل من التداخل عالي التردد والارتفاعات العابرة.
• عزل الإشارة: تستخدم دوائر الحصول على إشارات PDIO عزلاً بصرياً بين الإشارات الميدانية ومنطق التحكم.
• تيار المدخل: تستهلك القنوات 1–21 حوالي 2.55 مللي أمبير عند جهد اسمي قدره 125 فولت تيار مستمر.
• القنوات المتبقية: تستهلك القنوات 22–24 حوالي 10 مللي أمبير.

يتعامل هذا المنتج مع حالات التلامس المنفصلة بدلاً من القياسات التناظرية. ولا ينطبق الاستجابة الترددية وحساسية المستشعر والخطية ودقة القياس.

يحدد مرشّح الأجهزة الخاص بها بمدة 4 مللي ثانية فاصل تكييف المدخل. ولا يمثل زمن الاستجابة الكامل للنظام.

تكرار TMR وبنية النظام

تدعم TDBT H6A بنية متكررة ثلاثية القنوات ضمن أنظمة GE Mark VIe.

• ثلاث واجهات PDIO: تستوعب اللوحة الطرفية ثلاث حزم إدخال/إخراج مخصصة.
• مدخلات ميدانية مشتركة: يتصل كل مدخل تلامس بمسارات الحصول المتكررة.
• تكامل وحدة التحكم: تتصل مسارات الإدخال/الإخراج الثلاثة بقنوات التحكم المقابلة لها.
• معالجة متكررة: تدير بنية Mark VIe حالة القنوات وبيانات التحكم.
• تحمّل الأخطاء: يساعد التكرار على مستوى النظام في الحفاظ على توفر التحكم أثناء فشل القنوات الفردية.

ملاحظة هندسية: يتطلب تشغيل TMR التكوين الكامل المكون من ثلاث قنوات. لا يمكن للوحة الطرفية وحدها توفير تكرار مستقل أو تحويل تلقائي عند الفشل.

التطبيقات الصناعية النموذجية

التحكم في التوربينات الغازية	الحصول على إشارات التلامس من مفاتيح الحد والمعدات المساعدة وأقفال التشغيل البينية.
أنظمة التوربينات البخارية	ربط إشارات حالة المعدات ودوائر التحكم القائمة على المرحلات.
توليد الطاقة	دعم الحصول المتكرر على الإشارات المنفصلة في خزانات التحكم في التوربينات.
محطات الضغط	مراقبة مواضع الصمامات وتصاريح المعدات وحالات التشغيل المساعدة.
منشآت النفط والغاز	ربط إشارات التلامس الميدانية بأنظمة التحكم المركزية في التوربينات.
التحكم في العمليات الصناعية	التعامل مع تسلسل المعدات وواجهات أقفال التشغيل البينية المنفصلة.

إرشادات التركيب

يحمي التركيب الصحيح سلامة الإشارة ويحافظ على بنية TMR المقصودة.

1. تحقق من الطراز: افحص لوحة اسم اللوحة وتأكد من تكوين H6A.
2. اعزل الطاقة: اتبع إجراءات إغلاق الموقع والسلامة الكهربائية قبل التركيب.
3. جهّز التركيب: ثبّت مجموعة اللوحة على حامل سكة DIN أو هيكل تركيب الخزانة.
4. وصّل المدخلات الميدانية: استخدم TB2 لدوائر المدخلات التلامسية الـ 24.
5. وصّل مخرجات المرحلات: استخدم TB1 لدوائر المرحلات الـ 12.
6. وصّل جهد الترطيب: طبّق إمداد 125 فولت تيار مستمر العائم الصحيح من خلال موصل JE1.
7. ثبّت حزم PDIO: وصّل حزم الإدخال/الإخراج الثلاثة إلى موصلات النوع D المخصصة لها.
8. افحص التأريض: أنهِ دروع الكابلات على دعامة تأريض منفصلة.
9. افحص الأسلاك: تحقق من تعيينات الأطراف والقطبية والعزل وارتكاز الموصلات.
10. أكمل التشغيل التجريبي: أكّد حالة القنوات واتصال وحدة التحكم قبل الإفراج التشغيلي.

هام: تشترك مخرجات جهد الترطيب H6A في اتصال إمداد متوازٍ. تحقق من مخطط الأسلاك الخاص بـ GE قبل توصيل الدوائر الميدانية.

التشغيل التجريبي والصيانة

يجب أن يتحقق التشغيل التجريبي من الواجهة الكهربائية ومسار التحكم المتكرر الكامل.

• التحقق من الجهد: قس جهد إمداد الترطيب وتأكد من نطاق تشغيله البالغ 100–145 فولت تيار مستمر.
• اختبار التلامس: شغّل كل تلامس ميداني وتحقق من مؤشر وحدة التحكم المقابل.
• التحقق من المرشّح: افحص ترشيح الأجهزة بمدة 4 مللي ثانية مقابل متطلبات التطبيق.
• اختبار المرحلات: تحقق من تشغيل تلامسات NO وNC وCOM في ظل ظروف اختبار معتمدة.
• التحقق من TMR: أكّد أن جميع قنوات PDIO الثلاث تبلغ حالة التشغيل المتوقعة.
• فحص الإنذارات: راجع تشخيصات وحدة التحكم ورسائل أخطاء حزم الإدخال/الإخراج.
• فحص الأسلاك: افحص الأطراف الفضفاضة والعزل التالف والتآكل أثناء الصيانة المجدولة.

للاستبدال الميداني، سجّل تعيينات الأطراف قبل إزالة التوصيلات الحالية. قارن مراجعة اللوحة البديلة وتكوين الموصل قبل إمداد النظام بالطاقة.

القدرات التشخيصية واستكشاف الأخطاء وإصلاحها

يوفر نظام Mark VIe معلومات تشخيصية من خلال بنية الحصول على إشارات PDIO ووحدة التحكم.

حالة التشخيص	الفحص الهندسي الموصى به
فقدان جهد الترطيب	افحص إمداد 125 فولت تيار مستمر وموصل JE1 وأسلاك الميدان.
المدخل لا يستجيب أثناء الاختبار	افحص التلامس وتوصيلات الأطراف ومسار إشارة المدخل.
مؤشر مدخل غير صحيح	تحقق من حالة التلامس وعتبة الجهد وتكوين القناة.
خطأ في اتصال PDIO	افحص اتصال IONet وارتكاز حزمة الإدخال/الإخراج وتشخيصات وحدة التحكم.
عدم اتفاق القنوات المتكررة	قارن حالات القنوات الثلاث واستقصِ الدائرة الميدانية المتأثرة.
خلل في مخرج المرحل	افحص الطاقة الخارجية وتلامسات المرحل والأسلاك والأحمال المتصلة.

مثال عملي: يظل تلامس مساعد للتوربين غير نشط أثناء اختبار التشغيل التجريبي.

أولاً، قس جهد الترطيب عند اللوحة الطرفية. بعد ذلك، افحص تلامس الميدان وأسلاك TB2.

ثم، قارن مؤشرات PDIO المقابلة عبر جميع القنوات الثلاث. يساعد هذا التسلسل في التمييز بين أخطاء أسلاك الميدان وأخطاء مسار الحصول.

اعتبارات التوافق والاستبدال

• منصة التحكم: مصممة لتكوينات الإدخال/الإخراج المنفصلة المتكررة المتوافقة مع GE Mark VIe TMR.
• حزمة الإدخال/الإخراج: تتطلب ثلاث حزم إدخال/إخراج PDIO متوافقة لترتيب TMR المقصود.
• تكوين الجهد: يدعم إصدار H6A جهد ترطيب اسمي قدره 125 فولت تيار مستمر.
• ترتيب الأطراف: أكّد تعيينات TB1 وTB2 وJE1 وموصل PDIO.
• توافق البرامج الثابتة: تحقق من مراجعات حزم الإدخال/الإخراج ومتطلبات تكوين ControlST.
• التحقق من الاستبدال: قارن رقم اللوحة الأصلي ومراجعة الأجهزة واللاحقة الكاملة للطلب.

لا تستبدل لوحة H2A أو H4A دون مراجعة متطلبات جهد النظام. تختلف تكوينات جهد الترطيب الخاصة بها عن H6A.

تتطلب مراجع الطلب IS400 التحقق من لوحة الاسم. أكّد اللاحقة الدقيقة IS400TDBTH6AEY أو IS400TDBTH6AEF قبل الطلب.

الظروف البيئية والشهادات

• درجة حرارة التشغيل: أكّد التصنيف المنطبق من وثائق مراجعة أجهزة IS400 الدقيقة.
• المقاومة البيئية: اتبع متطلبات حاوية الخزانة والتركيب المعتمدة.
• الحماية من التداخل الكهرومغناطيسي: توفر دوائر المدخل كبح الضوضاء وحماية من الارتفاعات العابرة.
• العزل الكهربائي: يوفر مسار الحصول على إشارات PDIO عزلاً بصرياً.
• الشهادات: أكّد الموافقات المنطبقة من خلال لوحة اسم المنتج ووثائق الشركة المصنّعة.

لا يمنح وصف هذا المنتج تصنيف SIL أو ATEX أو IECEx أو تصنيفاً لموقع خطير غير مدعوم. تحقق من متطلبات الموافقة الخاصة بالمشروع قبل التركيب.

رؤية Global PLC Spare HUB

في تطبيقات التحكم في التوربينات، يجب أن يتطابق اختيار اللوحة الطرفية مع جهد الميدان وبنية التكرار.

يُعد IS400TDBTH6A ذا صلة بشكل خاص عندما يتطلب المشروع الحصول على تلامس بجهد 125 فولت تيار مستمر ضمن ترتيب تحكم TMR.

فكر في نظام مساعد للتوربين بثلاث قنوات الحصول المتكررة على إشارات PDIO. يتصل تلامس ميداني واحد عبر TB2 بثلاث مسارات معالجة.

إذا أبلغت وحدة التحكم عن عدم اتفاق القنوات، يجب على المهندسين أولاً فحص تلامس الميدان والأسلاك المشتركة. ثم ينبغي لهم مقارنة تشخيصات قنوات PDIO الفردية.

يساعد هذا النهج في تحديد ما إذا كانت المشكلة تنشأ في دائرة الميدان أو واجهة الطرفية أو قناة الحصول.

توصيتنا الهندسية: تحقق دائماً من رقم القطعة الكامل للوحة الطرفية وتصنيف جهد H6A وتوافق PDIO قبل الاستبدال.

لا تختر هذه اللوحة بناءً على مظهرها المادي فقط. يحدد التكوين الكهربائي وتوافق موصل TMR نجاح التكامل.

التعبئة والشحن والضمان

• المنتج: لوحة طرفية للإدخال/الإخراج المنفصل GE IS400TDBTH6A.
• التعبئة: تعبئة صناعية واقية للنقل.
• الملحقات: تعتمد الملحقات المشمولة على تكوين الطلب المؤكد.
• الضمان: ضمان لمدة 12 شهراً من تاريخ التسليم المتفق عليه أو تاريخ بدء الضمان.
• الشحن: خيارات التوصيل الدولي عبر FedEx وUPS وDHL.
• الإرسال: عادةً خلال 24–48 ساعة بعد الطلب وتأكيد المخزون.
• الدعم الفني: المساعدة في التحقق من الطراز واستفسارات التوافق.

يرجى تأكيد مراجعة اللوحة الطرفية والملحقات المشمولة قبل تقديم طلبك.

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ GE IS400TDBTH6A؟

تربط اللوحة 24 مدخلاً تلامسياً و12 دائرة مخرج مرحل بنظام التحكم GE Mark VIe.

س2: هل يمكن تشغيل IS400TDBTH6A بإشارات مدخل بجهد 24 فولت تيار مستمر؟

لا، يستخدم تكوين H6A جهد ترطيب اسمي قدره 125 فولت تيار مستمر. اختر تكوين H2A أو H4A الصحيح لمتطلبات الجهد الأخرى.

س3: هل تدعم لوحة الطرفية هذه تكرار TMR؟

نعم. تدعم بنية TDBT ثلاث حزم إدخال/إخراج PDIO وثلاث مسارات معالجة متكررة.

س4: هل يمكن تشغيل اللوحة بحزمة إدخال/إخراج PDIO واحدة فقط؟

تم تصميم بنية TDBT للتشغيل بنظام التصويت الثلاثي (TMR). وهي غير مصممة للعمل بشكل صحيح باستخدام حزمة PDIO واحدة فقط.

س5: ماذا يعني مرشح الإدخال البالغ 4 مللي ثانية؟

يمثل فاصل ترشيح الإدخال الخاص بالأجهزة. ويساعد في كبح الاضطرابات السريعة قبل أن يقوم معالج الاستحواذ بتقييم حالة التلامس.

س6: ما الذي يجب على المهندسين التحقق منه عند تعطل قناة إدخال؟

ابدأ بجهد التلامس واستمرارية التلامس الميداني. ثم افحص أسلاك TB2 وقارن معلومات تشخيص PDIO.

س7: هل يمكن لـ IS400TDBTH6A أن يحل محل لوحة TDBT أخرى مباشرة؟

ليس تلقائيًا. تحقق من جهد التلامس، وإصدار الأجهزة، وتعيينات الموصل، وتكوين وحدة التحكم قبل الاستبدال.

س8: كيف يمكن للمشترين التمييز بين IS400TDBTH6AEY وIS400TDBTH6AEF؟

قارن رقم القطعة الكامل على لوحة البيانات ووثائق الطلب الخاصة بالشركة المصنعة. لا تفترض أن اللواحق المختلفة لها تكوينات أجهزة متطابقة.

س9: ما المعلومات التي يجب على المشترين تقديمها قبل الطلب؟

قدم رقم اللوحة الحالية، واللاحقة الكاملة، ونوع النظام، والكمية المطلوبة. كما تساعد صورة للوحة البيانات في التحقق من التوافق.

س10: هل IS400TDBTH6A مناسب لمشروع تحكم في التوربينات بجهد 125 فولت تيار مستمر؟

إنه مرشح مناسب لتطبيقات إدخال تلامس TMR المتوافقة. أكّد تكوين PDIO ومتطلبات المرحّل وفقًا لرسومات المشروع.
