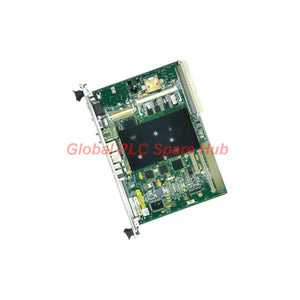

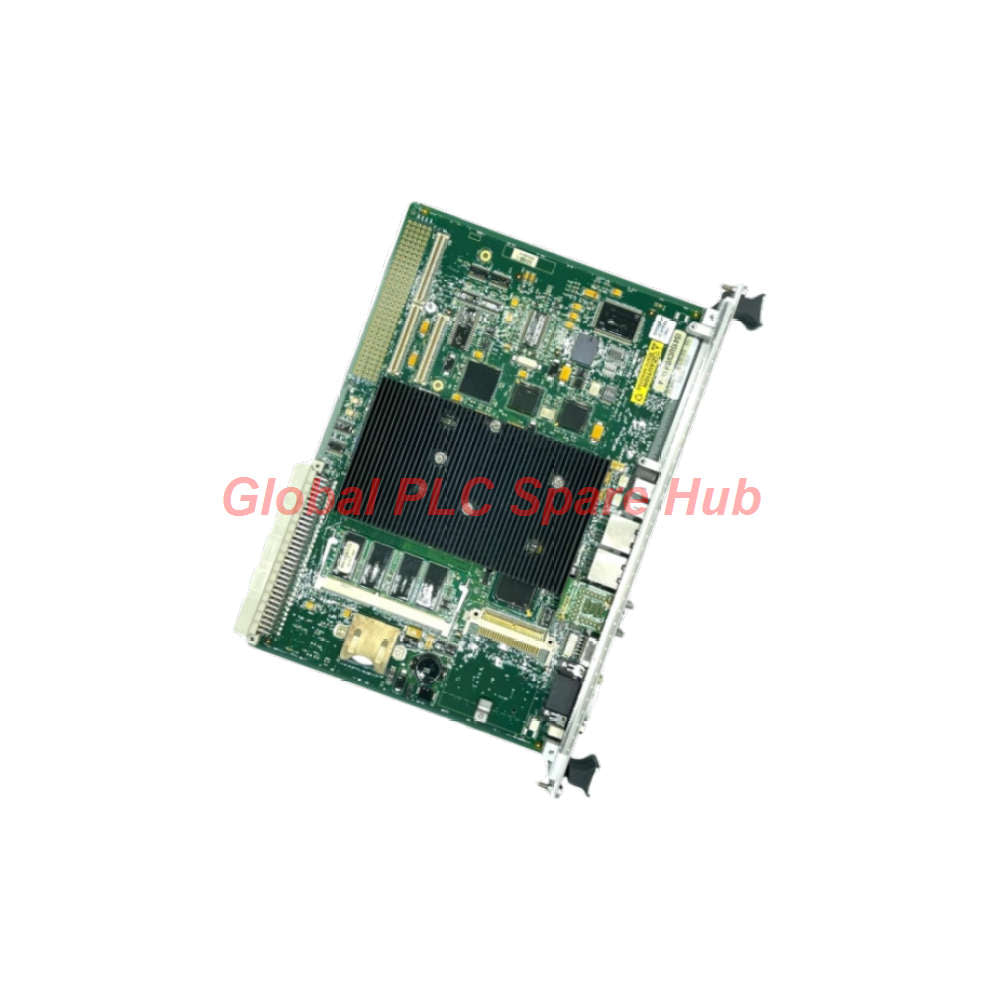

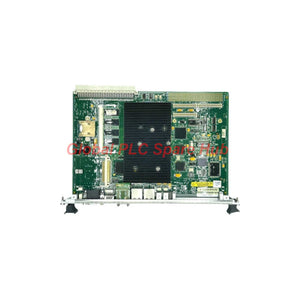

بطاقة وحدة تحكم VME ‏IS415UCVGH1A GE Mark VI

GE IS415UCVGH1A – بطاقة وحدة تحكم VME Mark VI

تُعد GE IS415UCVGH1A بطاقة وحدة تحكم VME أحادية الفتحة مصممة لأنظمة التحكم في التوربينات GE Mark VI.

تجمع بين الحوسبة المدمجة، ودعم نظام التشغيل في الوقت الفعلي، واتصال Ethernet المزدوج في منصة وحدة تحكم واحدة.

تستخدم وحدة التحكم معالج Intel Celeron فائق انخفاض الجهد بسرعة 650 ميجاهرتز. وتوفر ذاكرة SDRAM بسعة 128 ميجابايت وتخزينًا غير متطاير مدمجًا، وفقًا لتكوين الأجهزة المعمول به.

يدعم نظام التشغيل QNX الخاص بها مهام التحكم الصناعي الحتمية. وتوفر واجهتا Ethernet من نوع RJ45 مسارات اتصال منفصلة للوصول إلى UDH وتطبيقات الشبكة الثانوية.

بالنسبة لمهندسي التحكم في التوربينات، تكمن القيمة الرئيسية في معالجة وحدة التحكم، وفصل الشبكات، وإدارة التكوين، والإشراف على الأجهزة على مستوى الرف.

01 | نظرة سريعة على أجهزة وحدة التحكم

الشركة المصنّعة	General Electric (GE)
الطراز	IS415UCVGH1A
سلسلة المنتج	GE Mark VI / Speedtronic
فئة المنتج	بطاقة وحدة تحكم VME
بنية الأجهزة	وحدة VME أحادية الفتحة
عامل الشكل	تنسيق VME مقاس 6U
الشركة المصنّعة للمعالج	Intel
نوع المعالج	Celeron فائق انخفاض الجهد
تردد المعالج	650 ميجاهرتز
ذاكرة النظام	ذاكرة SDRAM بسعة 128 ميجابايت
التخزين غير المتطاير	تكوين Flash / CompactFlash بسعة 128 ميجابايت، حسب مراجعة الأجهزة
نظام التشغيل	نظام التشغيل QNX في الوقت الفعلي
واجهات Ethernet	2 × 10Base-T / 100Base-TX
موصلات Ethernet	RJ45
طاقة اللوحة الخلفية	+5 فولت تيار مستمر
التقنية	تقنية التركيب السطحي
بلد التصنيع	الولايات المتحدة الأمريكية
درجة حرارة التشغيل	تحقق من مراجعة الأجهزة الدقيقة؛ تختلف المراجع المنشورة
برنامج التكوين	GE Toolbox
دليل مرجعي	GEH-6421M

02 | بنية الحوسبة الداخلية

تجمع وحدة التحكم بين ثلاثة موارد أجهزة مهمة. يدعم كل مورد مرحلة مختلفة من تنفيذ التحكم.

طبقة المعالج – Intel Celeron بسرعة 650 ميجاهرتز

• ينفذ تطبيق التحكم في التوربينات المثبت.
• يعالج تعليمات وحدة التحكم وبيانات التطبيق.
• ينسق الاتصال مع مكونات نظام التحكم المتصلة.
• يدعم بيئة التنفيذ في الوقت الفعلي.

طبقة الذاكرة – ذاكرة SDRAM بسعة 128 ميجابايت

• توفر ذاكرة عمل لعمليات نظام التشغيل.
• تدعم تنفيذ التطبيق ومعالجة بيانات وقت التشغيل.
• تخزن معلومات التحكم والاتصال المؤقتة.

طبقة التخزين – ذاكرة غير متطايرة بسعة 128 ميجابايت

• تخزن برامج الإقلاع والنظام المعمول بها.
• تدعم تكوين وحدة التحكم وتحميل التطبيق.
• تحافظ على المعلومات المخزنة أثناء انقطاع التيار الكهربائي العادي.

اعتبار هندسي: تحقق من جهاز التخزين المثبت وسعته قبل استبدال وحدة التحكم. قد تستخدم مراجعات الأجهزة المختلفة طرق تخزين مختلفة.

03 | Ethernet المزدوج – دوران مختلفان للاتصال

تدعم واجهتا Ethernet فصل الشبكات داخل بنية Mark VI. يمكن للمهندسين تعيين مهام اتصال مختلفة لكل منفذ.

الواجهة	الوظيفة الأساسية	الغرض الهندسي
منفذ Ethernet 1	اتصال UDH	يدعم تبادل البيانات من نظير إلى نظير والوصول إلى تكوين Toolbox.
منفذ Ethernet 2	شبكة EGD خاصة أو Modbus	يدعم شبكة IP فرعية منطقية منفصلة لمهام اتصال محددة.

المنفذ 1 – طريق بيانات الوحدة UDH

يدعم اتصال Ethernet الأساسي الاتصال ببيئة UDH. كما يوفر مسار الوصول إلى التكوين الموصوف في وثائق وحدة التحكم.

المنفذ 2 – الشبكة الثانوية

تدعم الواجهة الثانية شبكات Ethernet الخاصة لبيانات EGD أو اتصال Modbus على شبكة IP فرعية منفصلة.

يقوم المهندسون بتكوين هذه الواجهة من خلال GE Toolbox. تتحقق وحدة التحكم من معلمات الشبكة المكوّنة مقابل الأجهزة المثبتة أثناء بدء تشغيل الرف.

ملاحظة هندسية للشبكة: حافظ على اتساق تعيينات الشبكة الأساسية والثانوية مع رسومات الاتصال المعتمدة للمنشأة. تجنب التداخل غير المقصود في شبكات IP الفرعية.

04 | بدء تشغيل وحدة التحكم والتحقق من التكوين

تشمل عملية بدء التشغيل تحديد الأجهزة والتحقق من التكوين.

1. تشغيل الرف: يزود اللوح الخلفي VME وحدة التحكم بجهد التشغيل.
2. تهيئة الأجهزة: تبدأ وحدة التحكم تسلسل بدء التشغيل الخاص بها.
3. تحميل نظام التشغيل: يتم تهيئة بيئة QNX.
4. الوصول إلى التكوين: تقرأ وحدة التحكم تكوين Toolbox المعمول به.
5. مقارنة الأجهزة: تتحقق وحدة التحكم من المعلمات المكوّنة مقابل الأجهزة المثبتة.
6. بدء تشغيل التطبيق: يدخل تطبيق التحكم المثبت في تسلسل التشغيل الخاص به.
7. تهيئة الشبكة: تصبح واجهات اتصال Ethernet المعيّنة متاحة.

قد يمنع عدم تطابق التكوين توفر وظائف الشبكة أو وحدة التحكم المتوقعة. ينبغي للمهندسين التحقق من تحديد الأجهزة وإعدادات Toolbox قبل تغيير منطق التطبيق.

05 | التطبيقات الصناعية والمعدات المتوافقة

التحكم في التوربينات الغازية	يعالج منطق التحكم في التوربينات، وتسلسلات التشغيل، وبيانات التحكم في المعدات.
التحكم في التوربينات البخارية	يدعم تنفيذ وحدة التحكم والاتصال داخل خزائن التحكم في التوربينات المتوافقة.
وحدات توليد الطاقة	يوفر موارد الحوسبة للتحكم في التوربينات وتبادل بيانات المنشأة.
محطات الطاقة ذات الدورة المركبة	يدعم اتصال وحدات تحكم التوربينات والتنسيق مع أنظمة مستوى المنشأة.
محطات ضواغط النفط والغاز	يدعم تطبيقات التحكم في الضواغط التي تعمل بالتوربينات والمتوافقة.
منشآت البتروكيماويات	يوفر معالجة وحدة التحكم ضمن تركيبات التحكم في المعدات الدوارة المتوافقة.
حزم التوربينات الصناعية	يدعم تنفيذ التطبيق والاتصال في أرفف التحكم في التوربينات المخصصة.

توافق المنصة: التعريف الأساسي للمنتج هو GE Mark VI. تأكد من بنية الرف الدقيقة، وإصدار Toolbox، والبرنامج الثابت، ومراجعة أجهزة وحدة التحكم قبل استخدامها في مشروع Mark VIe.

06 | التشخيص الهندسي واستكشاف الأخطاء وإصلاحها

توفر وحدة التحكم عدة نقاط فحص تشخيصية لمهندسي الصيانة. يساعد الفحص المنظم على فصل مشكلات الأجهزة والبرامج والشبكة.

عرض التشخيص	السبب المحتمل	الفحص الموصى به
عدم بدء تشغيل وحدة التحكم	خلل في طاقة اللوح الخلفي أو الأجهزة	افحص +5 فولت تيار مستمر، ووضع VME، وحالة اللوحة.
فشل بدء تشغيل QNX	مشكلة في التخزين أو تحميل البرامج	افحص وسائط الإقلاع ومعلومات بدء تشغيل وحدة التحكم.
فقدان اتصال UDH	مشكلة في الشبكة أو التكوين	افحص المنفذ 1، وكابلات Ethernet، وإعدادات IP، ومعدات الشبكة.
الشبكة الثانوية غير متاحة	عدم تطابق تكوين المنفذ 2	راجع إعدادات Toolbox، وتعيين الشبكة الفرعية، واستمرارية الكابل.
بيانات EGD غير متاحة	مشكلة في تكوين الشبكة أو البيانات	افحص تكوين EGD وحالة الاتصال.
فشل اتصال Modbus	إعدادات شبكة أو بروتوكول غير صحيحة	تحقق من الشبكة الفرعية، وعنوان النظير، وتكوين Modbus.
عدم تطابق تكوين الأجهزة	تحديد غير صحيح للوحة المثبتة	قارن اللوحة الفعلية وتكوين أجهزة Toolbox.

مثال ميداني – فشل اتصال Ethernet الثانوي

افترض وجود وحدة تحكم في التوربينات تتصل عبر المنفذ 1 ولكن لا يمكنها تبادل البيانات مع جهاز Modbus خارجي.

أولًا، افحص مؤشر اتصال المنفذ 2 وكابل Ethernet. ثم تحقق من عنوان IP والشبكة الفرعية المكوّنة.

بعد ذلك، قارن تكوين Toolbox مع أجهزة وحدة التحكم المثبتة. أخيرًا، افحص إعدادات الجهاز الخارجي وسجلات الاتصال.

يساعد هذا التسلسل على تحديد مشكلات تكوين الشبكة دون استبدال بطاقة وحدة التحكم على الفور.

07 | إرشادات التثبيت والاستبدال

يتطلب استبدال وحدة التحكم الاهتمام بتوافق الأجهزة والحفاظ على التكوين.

1. تحديد اللوحة الحالية: سجّل رقم القطعة الكامل IS415UCVGH1A ومراجعته.
2. نسخ التكوين احتياطيًا: احتفظ بمشروع Toolbox الحالي وإعدادات الشبكة المعتمدة.
3. عزل الرف: اتبع إجراءات إيقاف تشغيل المنشأة والعزل الكهربائي.
4. فحص فتحة VME: افحص موصل اللوح الخلفي والأدلة الميكانيكية.
5. تركيب وحدة التحكم: أدخل البطاقة في موضع الفتحة الواحدة المخصص.
6. التحقق من الطاقة: تأكد من إمداد اللوح الخلفي الصحيح بـ +5 فولت تيار مستمر.
7. توصيل Ethernet: أعد توصيل المنفذ 1 والمنفذ 2 وفقًا لرسومات الشبكة.
8. التحقق من التكوين: قارن الأجهزة المثبتة بإعدادات Toolbox.
9. اختبار الاتصال: تحقق من وظائف UDH والشبكة الثانوية بشكل منفصل.
10. إكمال التشغيل التجريبي: تأكد من حالة التطبيق وتشخيصات وحدة التحكم.

تحذير الاستبدال: لا تنزع وحدة التحكم أو تدخلها تحت التيار ما لم تسمح وثائق الرف المحددة صراحةً بذلك.

08 | الصيانة والموثوقية التشغيلية

• افحص موصل VME بحثًا عن التلوث والتلف الميكانيكي.
• راقب جهد إمداد اللوح الخلفي أثناء الصيانة المجدولة.
• افحص ثبات موصلات Ethernet وحالة الكابلات.
• احتفظ بنسخة احتياطية من تكوين Toolbox المعتمد.
• سجّل أحداث بدء تشغيل وحدة التحكم والاتصال.
• تحقق من البرنامج الثابت ومراجعة الأجهزة المثبتة بعد الاستبدال.
• افحص جهاز التخزين عند حدوث أخطاء في الإقلاع أو التحميل.

حافظ على مزامنة تكوين وحدة التحكم مع السجلات الهندسية المعتمدة. تبسط هذه الممارسة استكشاف الأخطاء وإصلاحها وتقلل وقت تشغيل الاستبدال.

09 | دليل الاختيار والتحقق من التوافق

قبل شراء بديل، ينبغي للمهندسين التحقق من التفاصيل التالية.

• الطراز الدقيق: تأكد من IS415UCVGH1A بدلًا من وحدة تحكم UCV مشابهة بصريًا.
• جيل النظام: حدد منصة Mark VI أو Mark VIe المثبتة.
• تكوين المعالج: تأكد من مواصفات أجهزة Celeron بسرعة 650 ميجاهرتز.
• الذاكرة: افحص تكوين ذاكرة SDRAM والتخزين غير المتطاير.
• نظام التشغيل: تحقق من توافق برنامج QNX والتطبيق.
• تكوين الشبكة: تأكد من متطلبات اتصال UDH وEGD وModbus.
• مراجعة الأجهزة: قارن لوحة الاسم ومراجعة اللوحة المثبتة.
• ملفات التكوين: افحص توافق مشروع Toolbox قبل التشغيل التجريبي.

لا تفترض أن IS415UCVGH1A وIS415UCVHH1A قابلان للاستبدال. تتطلب مسميات وحدات التحكم وتكوينات الأجهزة الخاصة بهما تحققًا منفصلاً.

10 | رؤية Global PLC Spare HUB

لماذا تهم وحدة تحكم UCV في رف التحكم في التوربينات؟

يجب أن تنسق وحدة تحكم التوربينات تنفيذ التطبيق وتكوين النظام والاتصال بمكونات التحكم الأخرى.

تلبي IS415UCVGH1A هذه المتطلبات من خلال معالج Celeron المدمج وبيئة QNX وبنية Ethernet المزدوجة.

سيناريو هندسي عملي

افترض وجود رف تحكم في التوربينات Mark VI باتصال UDH تشغيلي وشبكة Modbus منفصلة.

يتعامل المنفذ 1 مع اتصال UDH والوصول إلى Toolbox. يتصل المنفذ 2 بشبكة خاصة مخصصة.

إذا ظل UDH متاحًا ولكن اختفت بيانات Modbus، ينبغي للمهندسين فحص الواجهة الثانوية أولًا. ثم ينبغي لهم مراجعة تعيينات IP وتكوين Toolbox.

يعزل هذا النهج أخطاء الاتصال عن أخطاء معالجة وحدة التحكم. كما يمنع الاستبدال غير الضروري لوحدة معالجة مركزية عاملة.

توصيتنا الهندسية: تعامل وحدة تحكم UCV كمكون حوسبة على مستوى النظام. أكد هويتها المادية وبيئتها التشغيلية وتكوين الشبكة قبل اختيار بديل.

في مشاريع التحكم في التوربينات، يعد مطابقة وحدة التحكم الصحيحة أكثر أهمية من مطابقة مظهر اللوحة الخارجية وحده.

11 | خمسة أسئلة شائعة مهنية حول الاختيار والصيانة

س1: ما المعلومات التي ينبغي للمهندسين نسخها احتياطيًا قبل استبدال وحدة تحكم UCV؟

احتفظ بمشروع Toolbox وتكوين التطبيق وتعيينات الشبكة وسجلات تحديد وحدة التحكم المتاحة. تساعد هذه السجلات في استعادة بيئة التشغيل المقصودة.

س2: هل يمكن توصيل كلا منفذي Ethernet بنفس شبكة المنشأة؟

تدعم الواجهتان أدوار اتصال مختلفة. اتبع بنية الشبكة المعتمدة وتجنب التداخل غير المقصود في الشبكات الفرعية أو جسر الشبكات.

س3: ما الأهمية الهندسية لمقارنة أجهزة Toolbox؟

تساعد في تحديد الاختلافات بين الأجهزة المكوّنة ومعدات وحدة التحكم المثبتة. يمكن أن يكشف هذا الفحص عن تحديد غير صحيح للوحة أو تعيينات التكوين أثناء بدء التشغيل.

س4: كيف يمكن للمهندسين التمييز بين عطل وحدة التحكم وعطل الشبكة؟

افحص حالة بدء التشغيل وظروف الطاقة وتهيئة نظام التشغيل أولًا. ثم اختبر كل واجهة Ethernet بشكل منفصل وراجع تكوين الشبكة الخاص بها.

س5: ما التفاصيل التي ينبغي لفرق المشتريات طلبها قبل الموافقة على وحدة تحكم بديلة؟

اطلب رقم القطعة الكامل ومراجعة الأجهزة ومواصفات المعالج وتكوين الذاكرة ونظام التشغيل وبيئة Toolbox المدعومة. احصل على الموافقة الهندسية قبل إدخال بديل في رف التحكم في التوربينات.

12 | إمداد المنتج وتسليمه وضمانه

المنتج	بطاقة وحدة التحكم GE IS415UCVGH1A VME
سلسلة المنتج	Mark VI
التوفر	يخضع لتأكيد المخزون
التغليف	تغليف صناعي واقٍ
محتويات العبوة	بطاقة وحدة تحكم واحدة؛ تعتمد الملحقات على تأكيد الطلب
الضمان	12 شهرًا بموجب شروط البيع المتفق عليها
طرق الشحن	FedEx، UPS، DHL
وقت الإرسال	عادةً خلال 24-48 ساعة بعد الطلب وتأكيد المخزون
الدعم الفني	التحقق من رقم القطعة والتوافق

يدعم فريقنا الطلبات الدولية وتنسيق الشحن. تواصل معنا لتأكيد التوفر وترتيبات التسليم.

اطلب عرض أسعار GE IS415UCVGH1A

هل تبحث عن بطاقة وحدة التحكم GE IS415UCVGH1A Mark VI VME؟

أرسل إلى Global PLC Spare HUB رقم القطعة والكمية المطلوبة وتكوين وحدة التحكم الحالية.

يمكننا المساعدة في تحديد الأجهزة والتحقق من المواصفات وترتيبات الشحن الدولي.

تواصل مع Global PLC Spare HUB اليوم للحصول على الأسعار والتوافر والدعم الفني.
