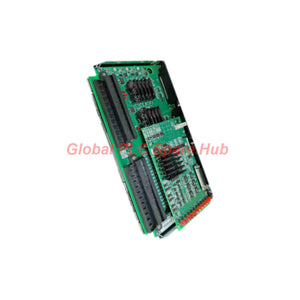

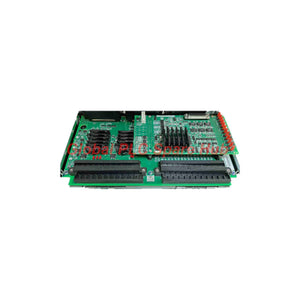

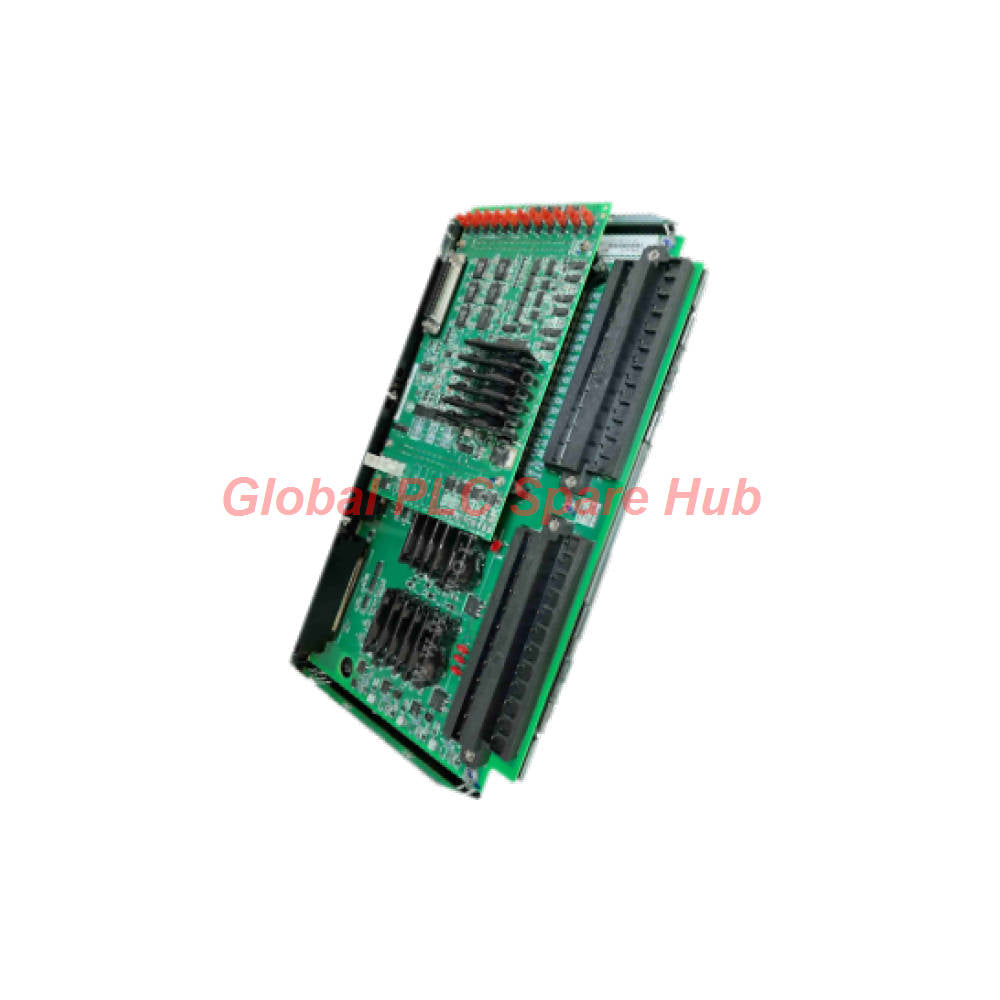

IS200TREAH2A GE TREA لوحة طرفية لإيقاف التوربين Mark VIe

GE IS200TREAH2A | واجهة الإيقاف الطارئ للتوربينات

تُعد GE IS200TREAH2A لوحة طرفية مخصصة للإيقاف الطارئ للتوربينات لمنصة التحكم Mark VIe.

تتصل بوحدات الإدخال/الإخراج PPRO المتوافقة لحماية التوربينات. تدعم أجهزتها المادية وظائف الإيقاف الطارئ، والحصول على سرعة التوربين، ومراقبة دوائر الإيقاف.

على عكس لوحات الإدخال/الإخراج المنفصلة التقليدية، تركز هذه اللوحة الطرفية على سلامة مسار إيقاف التوربين. تجمع بين التصويت التكراري للمرحلات، وتوصيلات التقاط السرعة السلبية، ومراقبة الجهد المعزولة.

يوفر تكوين H2A دوائر تلامس إيقاف بجهد 125 فولت تيار مستمر ومآخذ طرفية ميدانية قابلة للفصل من نوع الحاجز. تدعم قنوات المعالجة الثلاث لـ PPRO بنية TMR المقصودة.

الغرض الهندسي الأساسي: الحفاظ على واجهات موثوقة لحماية التوربين وتوفير تغذية راجعة تشخيصية لدوائر الإيقاف الحرجة.

01 | هوية المنتج ومواصفات الأجهزة

الشركة المصنعة	جنرال إلكتريك (GE)
رقم القطعة	IS200TREAH2A
سلسلة المنتج	GE Mark VIe / Speedtronic
فئة المنتج	لوحة طرفية للإيقاف الطارئ للتوربينات
تكوين اللوحة	TREA H2A
منصة الإدخال/الإخراج المتوافقة	وحدة إدخال/إخراج PPRO لحماية التوربينات
بلد التصنيع	الولايات المتحدة الأمريكية
تقنية التركيب	تقنية لوحات الدوائر المطبوعة ذات التركيب السطحي
الأبعاد	330 مم ارتفاع × 178 مم عرض
درجة حرارة التشغيل	-30°C إلى +65°C
المآخذ الميدانية	كتلتان طرفيتان قابلتان للفصل من نوع الحاجز بسعة 24 نقطة
بنية إدخال السرعة	تسعة توصيلات سلبية لالتقاط النبضات
بنية مخرجات الإيقاف	دوائر تلامس إيقاف بتصويت TMR
تكوين جهد الإيقاف	125 فولت تيار مستمر
مراقبة الجهد	ثلاثة مستشعرات جهد معزولة للأغراض العامة
واجهة الإيقاف الطارئ	مدخل E-Stop/TRP مخصص للتيار المستمر
التوفر	متوفر في المخزون، شريطة تأكيد الطلب

02 | بنية الحماية: ثلاث طبقات وظيفية مستقلة

تدمج IS200TREAH2A عدة واجهات متعلقة بالحماية. تخدم كل طبقة غرضًا هندسيًا مختلفًا.

أ. الحصول على سرعة التوربين

• تدعم تسعة توصيلات سلبية لالتقاط الحقول المغناطيسية أقسام المعالجة X وY وZ.
• يتلقى كل قسم تكراري ثلاث إشارات التقاط نبضات.
• تكتشف المستشعرات المغناطيسية الأسنان المارة على عجلة سرعة التوربين.
• توزع كتل الجسور إشارات السرعة المختارة عبر قنوات PPRO التكرارية.
• يمكن للمهندسين تكوين توزيع الإشارات وفقًا لبنية التوربين.

ب. مخرج الإيقاف الطارئ

• توفر مجموعتان من تلامسات الإيقاف بتصويت TMR واجهات دوائر الإيقاف.
• يدعم تكوين H2A دوائر إيقاف بجهد 125 فولت تيار مستمر.
• تستخدم كل مجموعة مرحلات ستة عناصر مرحلات فردية في ترتيب التصويت الخاص بها.
• يجب أن يتفق تصويتان من وحدة التحكم على الأقل لإنشاء مسار التوصيل المأمور.
• يقلل هذا الترتيب من الاعتماد على قناة معالجة واحدة.

ج. مراقبة دوائر الإيقاف

• تراقب ثلاثة مدخلات لمستشعرات الجهد المعزولة مواقع مختارة لدوائر الإيقاف.
• تشمل نقاط المراقبة النموذجية مصادر طاقة الإيقاف ودوائر الملفات اللولبية.
• يراقب مدخل E-Stop/TRP منفصل حالة الإيقاف الطارئ.
• تصل التغذية الراجعة للجهد إلى وحدة PPRO المتوافقة.
• تساعد تشخيصات وحدة التحكم المشغلين على تحديد حالات دوائر الإيقاف غير الطبيعية.

03 | الخصائص الكهربائية ومعايير الحماية

نوع التقاط السرعة	التقاط مغناطيسي سلبي
كمية التقاط السرعة	9 توصيلات، مرتبة عبر أقسام X/Y/Z
مصدر إشارة السرعة	عجلة سرعة التوربين المسننة
توزيع إشارة السرعة	توزيع الإشارة بتكوين الجسور
كمية مستشعرات الجهد	3 مدخلات معزولة للأغراض العامة
نطاق اكتشاف الجهد	تصنيف ذروة 16–150 فولت تيار مستمر
تأخير اكتشاف الجهد	حتى 60 مللي ثانية
عزل مستشعر الجهد	2500 فولت جذر متوسط لمدة دقيقة واحدة
تصنيف تحمل الارتفاع المفاجئ	1000 فولت ذروة لمدة 8.3 مللي ثانية
مدخل E-Stop	24–125 فولت تيار مستمر اسمي، ±10%
تأخير اكتشاف E-Stop	حتى 5 مللي ثانية
جهد تلامس إيقاف H2A	145 فولت تيار مستمر كحد أقصى
تيار تلامس الإيقاف	3 أمبير كحد أقصى عند 40°C؛ ينخفض إلى 2 أمبير عند 65°C
تسرب تلامس الإيقاف	3.31 مللي أمبير كحد أقصى

توضيح هندسي: تؤدي مستشعرات الجهد الثلاثة ومدخل E-Stop/TRP المنفصل وظائف مختلفة. لا تقم بتكوينها كأربع قنوات قياس جهد قابلة للتبديل.

يعتمد تردد التقاط السرعة وحساسيته على المستشعر والعجلة المسننة وتكوين PPRO. تحقق من هذه القيم مقابل وثائق تطبيق التوربين.

04 | تصويت المرحلات والكشف عن الدوائر القصيرة

تستخدم بنية مرحلات الإيقاف ستة عناصر مرحلات فردية داخل كل مجموعة تصويت.

تساهم كل قناة PPRO بعنصر تصويت واحد. يؤسس تصويتان متطابقتان بأمر إغلاق مسار توصيل المرحلات المقصود.

يوفر هذا الترتيب آلية تصويت قائمة على الأجهزة. يقلل من خطر تسبب أمر وحدة تحكم فردية في مخرج إيقاف غير مقصود.

تسلسل الكشف عن قصر المرحلات

1. تأمر وحدة التحكم مجموعة مرحلات الإيقاف بالفتح.
2. تفحص دائرة المراقبة حالة الجهد عبر تلامسات المرحلات.
3. يمكن أن يشير الجهد المستمر إلى مسار توصيل غير مقصود.
4. تقيم دائرة الاستشعار حالات القنوات التكرارية.
5. تتلقى وحدة PPRO I/O Pack المرتبطة مؤشر التشخيص.
6. يمكن لوحدة التحكم إنشاء إنذار لفحص المشغل.

تأخذ منطق الاستشعار أيضًا في الاعتبار حالات تصويت جميع قنوات PPRO الثلاث. يساعد هذا في منع مؤشرات القصر الخاطئة أثناء حالات التصويت المنقسمة.

ميزة الصيانة: يمكن للمهندسين فحص مسارات المرحلات التي قد تكون ملحومة أو قصيرة قبل أن تؤثر على عمليات الإيقاف المستقبلية.

05 | المعدات المتوافقة وسيناريوهات التطبيق

المعدات	التطبيق النموذجي
التوربينات الغازية الصناعية	واجهات حماية السرعة الزائدة ودوائر الإيقاف الطارئ.
التوربينات الغازية المشتقة من الطائرات	الحصول التكراري على السرعة والتحكم في إيقاف التوربين.
التوربينات البخارية	مراقبة سلسلة الإيقاف ودمج الإيقاف الطارئ حيث يدعمها تكوين التحكم.
وحدات توليد الطاقة	واجهات الحماية لحزم التوربين والمولد.
توربينات دفع الضاغط	مراقبة السرعة ومراقبة دوائر ملفات الإيقاف اللولبية.
حزم الدفع الميكانيكي	التكامل مع حماية التوربين ودوائر الإيقاف المساعدة.
منشآت النفط والغاز	واجهات الإيقاف الطارئ للآلات الدوارة الحرجة.

تُعد اللوحة مكون واجهة، وليست وحدة تحكم أمان مستقلة. تعتمد وظائف الحماية الفعلية على وحدات PPRO المتوافقة وتطبيق التحكم المعتمد.

06 | التشخيص الميداني: ما يجب على المهندسين فحصه

يتطلب استكشاف الأخطاء وإصلاحها الفعال فصل أعطال المستشعرات، وأعطال المرحلات، ومشاكل دوائر الإيقاف الخارجية.

الحالة الملاحظة	اتجاه التشخيص
تقارن قناة سرعة واحدة قيمة غير طبيعية	افحص التقاط الحقل المغناطيسي، والفجوة الهوائية، واستمرارية الكابل، وشكل الإشارة.
تختلف ثلاث قنوات سرعة	قارن محاذاة المستشعرات، وإعدادات الجسور، وبيانات الحصول على X/Y/Z.
يغيب جهد دائرة الإيقاف	افحص مصدر التيار المستمر الخارجي، والفيوز، والتوصيلات، وتوصيلات مستشعر الجهد.
يظل جهد الملف اللولبي غير طبيعي	افحص تلامسات مرحلات الإيقاف، وملف الملف اللولبي، ومسار العودة.
يظهر إنذار قصر المرحلات	راجع الحالة المأمورة، وجهد الدائرة الفعلي، ومعلومات تصويت PPRO.
يحدث مؤشر إيقاف دائرة خاطئ	افحص عدم تطابق القنوات وجهد الدائرة الخارجية قبل استبدال اللوحة.
يظل مدخل E-Stop غير نشط	تحقق من جهد الإدخال، والقطبية، والتوصيلات، وحالة تلامس الإيقاف الطارئ.

مثال ميداني عملي: يبلغ مرحل إيقاف التوربين عن حالة قصر بعد اختبار إيقاف.

أولاً، تأكد من أن وحدة التحكم قد أصدرت أمراً بالفتح. ثم قس جهد سلسلة الإيقاف الخارجية.

بعد ذلك، قارن حالات تصويت PPRO لـ X/Y/Z. افحص تلامسات المرحلات وتوصيلات الملف اللولبي في اتجاه التيار إذا ظل الجهد موجودًا.

يساعد هذا التسلسل التشخيصي على التمييز بين المرحل الملحوم والتغذية الراجعة الخارجية للجهد. كما يقلل من الاستبدال غير الضروري للوحة الطرفية.

07 | إجراءات التركيب والتشغيل

يحافظ التركيب الصحيح على الفصل المقصود بين قنوات الإيقاف التكرارية.

1. تأكيد الهوية: تحقق من رقم القطعة الكامل IS200TREAH2A وإصدار الأجهزة.
2. التحقق من التوافق: أكد منصة Mark VIe وتكوين وحدة PPRO I/O Pack المعتمد.
3. عزل الطاقة: طبق إجراء إغلاق المنشأة قبل التوصيل أو الاستبدال.
4. تركيب اللوحة: ثبت مجموعة لوحة الدوائر المطبوعة في موضع مقصورة التحكم المخصص.
5. توصيل المآخذ الميدانية: استخدم تكوين مآخذ الحاجز H2A.
6. توصيل التقاط السرعة: وصل دوائر التقاط التسعة السلبية وفقًا للرسم المعتمد.
7. ضبط الجسور: أكد توزيع إشارات سرعة X/Y/Z المطلوب.
8. توصيل دوائر الإيقاف: تحقق من قطبية دائرة 125 فولت تيار مستمر وتصنيفات التلامس الخارجي.
9. توصيل مراقبي الجهد: وصل نقاط المراقبة PWR وSOL1 وSOL2 كما هو موضح في التكوين.
10. فحص الواجهات: تحقق من استقرار المآخذ، ودروع الكابلات، والتأريض، ومحاذاة الموصلات.
11. إجراء الاختبارات الوظيفية: تحقق من الحصول على السرعة، والتغذية الراجعة للجهد، وتصويت المرحلات وفقًا للإجراءات المعتمدة.

ملاحظة أمان حرجة: لا تحاكي إيقافًا طارئًا على توربين قيد التشغيل دون إجراء اختبار معتمد. تحقق من جميع أقفال الإيقاف قبل إعادة النظام إلى الخدمة.

08 | الصيانة وإدارة دورة الحياة

• سجل إشارات التقاط السرعة الأساسية أثناء التشغيل.
• راقب اتجاه التغذية الراجعة للجهد من دوائر طاقة الإيقاف والملفات اللولبية.
• راجع إنذارات قصر المرحلات وأحداث عدم تطابق القنوات.
• افحص توصيلات المآخذ أثناء الصيانة المجدولة للمقصورة.
• تحقق من مواضع الجسور بعد أي تعديل في التوصيلات.
• تحقق من تشغيل تلامس الإيقاف أثناء اختبارات إثبات مسموح بها.
• احتفظ برسومات التوصيل الأصلية وسجلات التكوين متاحة.

في أعمال الاستبدال، حافظ على ترتيب التوصيلات الأصلي وتعيين القنوات. أعد التحقق من سلسلة الإيقاف الكاملة قبل التسليم للتشغيل.

09 | التحقق من التوافق والطلب

يحدد اللاحقة H2A تكوينًا كهربائيًا وتوصيليًا مهمًا. لا ينبغي التعامل معه كتعديل شكلي.

• المنصة: بنية حماية التوربين GE Mark VIe.
• وحدة I/O Pack: وحدة PPRO المتوافقة لحماية التوربين.
• جهد الإيقاف: تكوين 125 فولت تيار مستمر.
• نوع الموصل: مآخذ قابلة للفصل من نوع الحاجز.
• واجهة السرعة: تسعة توصيلات سلبية للالتقاط.
• التكرار: تحقق من تخصيص قنوات X/Y/Z وتكوين الجسور.
• الإصدار: قارن هوية اللوحة الكاملة وقائمة مواد المشروع.

لا تستبدل TREAH1A أو TREAH3A أو TREAH4A بناءً على المظهر وحده. تختلف ترتيبات الجهد أو المآخذ الخاصة بها.

فرق أيضًا بين توافق PPRO في Mark VIe وتكوينات الأمان YPRO في Mark VIeS. تتطلب المنصتان التحقق من التوافق بشكل منفصل.

10 | رؤية Global PLC Spare HUB

لماذا تعتبر اللوحة الطرفية TREA مهمة في حماية التوربين؟

في نظام إيقاف التوربين، لا تتوفر مرحلات الإيقاف إلا كجزء واحد من سلامة الحماية. يجب على المهندسين أيضًا التحقق من إشارات السرعة، وطاقة الإيقاف، وجهد الملف اللولبي، وتغذية المرحلات الراجعة.

تعالج IS200TREAH2A هذه الواجهات من خلال ثلاث وظائف هندسية منسقة.

• سلامة السرعة: توفر مسارات الالتقاط التكرارية معلومات مستقلة عن سرعة التوربين.
• سلامة الإيقاف: يتحكم تصويت مرحلات TMR في مسارات تلامس الإيقاف.
• سلامة التشخيص: يكشف استشعار الجهد والكشف عن قصر المرحلات عن حالات الدوائر غير الطبيعية.

مثال هندسي ميداني: فكر في توربين غازي مزود بسلسلتين خارجيتين للإيقاف وملفات إيقاف لولبية مراقبة.

أثناء اختبار إثبات روتيني، تأمر وحدة التحكم مجموعة مرحلات بالفتح. ومع ذلك، لا تزال الدائرة المراقبة تظهر جهدًا.

لا ينبغي للمهندسين افتراض فشل اللوحة الطرفية على الفور. يجب عليهم التحقق من التغذية الراجعة الخارجية، وتوصيلات الملف اللولبي، وحالات تلامسات المرحلات، وحالات تصويت القنوات.

تساعد هذه الطريقة على عزل موقع العطل الفعلي. كما تحمي سلامة اختبارات الإيقاف اللاحقة.

توصيتنا بالاختيار: اختر تكوين H2A عندما يتطلب المشروع واجهة إيقاف 125 فولت تيار مستمر وترتيب مآخذ الحاجز المقابل.

طابق اللوحة دائمًا مع رسومات GE الأصلية. أكد توافق PPRO قبل طلب استبدال.

11 | خمسة أسئلة شائعة للمهندسين المحترفين

س1: لماذا تستخدم IS200TREAH2A تسع توصيلات سلبية لالتقاط السرعة؟

تدعم التوصيلات التسعة ثلاثة مدخلات التقاط لكل قسم معالجة X/Y/Z. يسمح هذا الترتيب لقنوات PPRO التكرارية باستلام معلومات سرعة التوربين.

س2: ماذا يحدث إذا صوتت قناة PPRO واحدة بشكل مختلف عن القناتين الأخريين؟

تقيم منطق تصويت TMR أوامر القنوات الثلاث. يؤسس تصويتان متطابقتان حالة المرحلات المأمورة. يجب على المهندسين الاستمرار في التحقيق في عدم تطابق القنوات المستمر.

س3: لماذا يجب على المهندسين مراقبة جهد إمداد الإيقاف وجهد الملف اللولبي؟

يؤكد مراقبة إمدادات الطاقة توفر طاقة الفصل. وتساعد مراقبة الملف اللولبي في تحديد أعطال الأسلاك، أو فقدان الإمدادات، أو الظروف غير الطبيعية في الدوائر المتصلة بالأسفل.

س4: ما الذي يجب على المشترين التحقق منه عند استبدال لوحة TREA موجودة؟

قارن بين رقم القطعة الكامل، وتكوين 125 فولت تيار مستمر، وترتيب أطراف الحاجز، وإصدار اللوحة، وواجهة PPRO. أكّد أيضًا تكوين الجُمبر الأصلي ورسومات الأسلاك الميدانية.

س5: هل IS200TREAH2A هو الخيار المناسب لكل تطبيق فصل طوارئ لتوربينات GE؟

لا. يعتمد الاختيار على جهد الفصل المطلوب، ونمط الأطراف، وبنية حماية التوربين، والتوافق مع حزمة الإدخال/الإخراج. يجب على المشترين تأكيد هذه التفاصيل قبل الشراء.

12 | الإمدادات والتعبئة والضمان

حالة الإمدادات	متوفر في المخزون، ويخضع للتأكيد النهائي
تحديد المنتج	لوحة أطراف فصل الطوارئ للتوربينات GE IS200TREAH2A
التعبئة	تعبئة صناعية واقية مع حماية مناسبة أثناء النقل
محتويات العبوة	لوحة أطراف واحدة IS200TREAH2A؛ تعتمد الملحقات على الطلب المؤكد
فترة الضمان	12 شهرًا
شركات الشحن	FedEx وUPS وDHL
دعم الشحن	المساعدة في الشحن الدولي والتتبع
المساعدة الفنية	التحقق من رقم القطعة وتوافق النظام

يغطي الضمان لمدة 12 شهرًا المنتج المورد بموجب شروط البيع المتفق عليها. تواصل مع فريقنا لمعرفة شروط الضمان وترتيبات الإرجاع.
