وحدة قواطع المرحّلات وتوزيع الطاقة GE IS200WROBH1A WROB

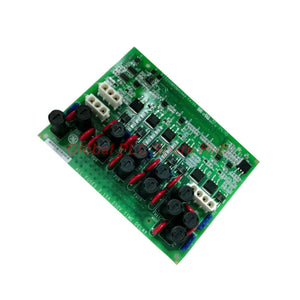

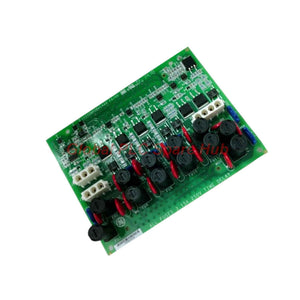

نظرة عامة على المنتج

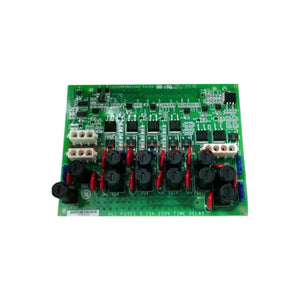

يُعد GE IS200WROBH1A لوحة صمامات كهربائية ومستشعر طاقة WROB. وينتمي إلى عائلة نظام التحكم GE Mark VIe.

توفر هذه اللوحة توزيعًا للطاقة محمية بصمامات كهربائية ومراقبة لطاقة الصمامات الكهربائية لدوائر الإخراج المنفصلة. وتعمل كلوحة خيار ضمن بنية وحدة الإدخال/الإخراج المنفصلة PDIO.

تدعم IS200WROBH1A تكوينات الصمامات الكهربائية التي تتطلب حماية بصمام كهربائي فردي وتغذية راجعة لحالة الطاقة. وتعمل مع تكوينات اللوحات المتوافقة TDBS وSRLY وTDBT.

في التكوينات المدعومة، توفر اللوحة طاقة محمية ومراقبة لأول ستة مخرجات للصمامات الكهربائية. كما تزود مخرجات الصمامات الكهربائية المتبقية بطاقة مخصصة.

يمكن للمهندسين استخدام هذه اللوحة لتحسين حماية دوائر الإخراج وتبسيط تشخيص طاقة الصمامات الكهربائية. ويدعم تصميمها بنى الأنظمة البسيطة (simplex) والمكررة (redundant) ونظام التكرار الثلاثي (TMR).

المواصفات الفنية

العلامة التجارية	جنرال إلكتريك (GE)
الطراز	IS200WROBH1A
الاختصار الوظيفي	WROB
نوع المنتج	لوحة صمامات كهربائية ومستشعر طاقة
سلسلة المنتج	GE Mark VIe
الفئة الوظيفية	توزيع ومراقبة طاقة الصمامات الكهربائية
تصنيف الصمام الكهربائي	3.15 أمبير
عدد الصمامات الكهربائية	12
تصنيف جهد الصمام الكهربائي	500 فولت تيار متردد / 400 فولت تيار مستمر (بشرط التحقق من المواصفات)
تسمية الصمام الكهربائي	TRLY
أوضاع التكرار	بسيط، مكرر، وTMR
توافق لوحة طرف TMR	TDBTH2، TDBTH4، TDBTH6
اللوحات المرتبطة	TDBS وSRLY وTDBT
دليل المرجع	GEH-6721L
بلد التصنيع	الولايات المتحدة (كما هو مذكور في معلومات المنتج الموردة)
الضمان	12 شهرًا

الوظائف الأساسية ومبادئ التشغيل

1. توزيع طاقة الصمامات الكهربائية

• توزيع الطاقة المحمية بصمامات كهربائية إلى دوائر مخرجات الصمامات الكهربائية المتوافقة.
• توفير طاقة محمية بصمامات كهربائية لأول ستة مخرجات للصمامات الكهربائية في التكوينات المدعومة.
• تزويد مخرجات الصمامات الكهربائية المتبقية بطاقة مخصصة.
• دعم توزيع الطاقة المنظم ضمن بنية Mark VIe PDIO.

2. الحماية بصمام كهربائي

• استخدام اثني عشر موضعًا للصمامات الكهربائية وفقًا لوصف الأجهزة الموردة.
• لكل صمام كهربائي تصنيف اسمي يبلغ 3.15 أمبير.
• تساعد الحماية الفردية بصمام كهربائي على عزل أعطال دوائر الإخراج.
• يجب أن يتوافق اختيار الصمام الكهربائي مع تصميم الدائرة المعتمد والتصنيفات الكهربائية.

3. استشعار الطاقة والتغذية الراجعة للحالة

• مراقبة الظروف الكهربائية المتعلقة بالصمامات الكهربائية في التكوينات المدعومة.
• استخدام معلومات الجهد المعزولة من تكوين TDBS المرتبط.
• مساعدة موظفي الصيانة على تحديد الظروف غير الطبيعية للصمامات الكهربائية.
• توفير معلومات مفيدة لاستكشاف مشكلات توزيع طاقة الصمامات الكهربائية وإصلاحها.

4. دعم تكرار النظام

• دعم تكوينات الأنظمة البسيطة والمكررة وTMR.
• السماح بالدمج في بنى تحكم Mark VIe المختلفة.
• دعم استراتيجيات توفر النظام من خلال ترتيبات الأجهزة المتوافقة.
• يعتمد السلوك الفعلي للتكرار على تكوين النظام الكامل.

المعايير الكهربائية والبيئية

تصف المعايير التالية معلومات الأجهزة المتاحة. وهي لا تمثل مواصفات قياس تماثلية غير موثقة.

• تصنيف تيار الصمام الكهربائي: 3.15 أمبير لكل صمام كهربائي.
• تصنيف جهد الصمام الكهربائي: 500 فولت تيار متردد / 400 فولت تيار مستمر، بشرط التأكيد بمقارنتها بمواصفات الصمام الكهربائي المثبت.
• مراقبة الطاقة: استشعار حالة الطاقة المتعلقة بالصمامات الكهربائية.
• نطاق القياس: لم يتم تحديده كنطاق قياس تماثلي.
• الاستجابة الترددية: لم يتم تحديدها.
• الحساسية: لم يتم تحديدها.
• الخطية: لا ينطبق كخاصية قياس تماثلية منشورة.
• الدقة: لم يتم تحديدها.
• درجة حرارة التشغيل: يُرجى الرجوع إلى وثائق أجهزة GE ذات الصلة.
• درجة حرارة التخزين: يُرجى الرجوع إلى وثائق أجهزة GE ذات الصلة.
• الحماية البيئية: اتباع المتطلبات البيئية للخزانة وتعليمات تركيب GE.
• حصانة التوافق الكهرومغناطيسي (EMC): اتباع متطلبات تركيب نظام Mark VIe والتأريض ذات الصلة.

دليل التركيب

يحمي التركيب الصحيح اللوحة ودوائر الصمامات الكهربائية المتصلة بها. يُرجى اتباع وثائق أجهزة Mark VIe المعتمدة قبل التركيب.

1. تأكيد طراز الأجهزة: تحقق من رقم القطعة الكامل والإصدار. تحقق من اللوحة بمقارنتها بقائمة مواد النظام.
2. التحقق من توافق اللوحة: تأكد من تكوين TDBS أو SRLY أو TDBT المرتبط. تحقق من توافق لوحة الطرف قبل التركيب.
3. فصل الطاقة الكهربائية: اتبع إجراءات الإغلاق ووضع العلامات في الموقع. تأكد من أن الدوائر ذات الصلة مفصولة عن الطاقة.
4. فحص الموصلات: تحقق من الموصلات ونقاط التلامس ونقاط التثبيت. ابحث عن التلوث أو التآكل أو التلف المادي.
5. التحقق من تصنيفات الصمامات الكهربائية: تأكد من مواصفات الصمامات الكهربائية المطلوبة. لا تستبدل الصمامات الكهربائية بأخرى ذات خصائص كهربائية مختلفة.
6. تركيب اللوحة: اتبع إجراء تركيب الأجهزة المعتمد. تأكد من المحاذاة الصحيحة والوصلات المحكمة.
7. استعادة الطاقة: قم بتوصيل الطاقة وفقًا لتسلسل التشغيل التجريبي المعتمد. تحقق من مؤشرات الصمام الكهربائي والتشخيص المرتبطة.
8. إجراء الاختبارات الوظيفية: تحقق من طاقة الإخراج والتغذية الراجعة للصمام الكهربائي وتشغيل الصمام الكهربائي. سجل النتائج في سجل الصيانة.

التشغيل التجريبي والصيانة

يجب أن يتحقق التشغيل التجريبي من وظائف توزيع الطاقة والتغذية الراجعة. يجب على المهندسين اختبار كل مخرج صمام كهربائي قابل للتطبيق بشكل مستقل.

• تحقق من حالة الصمام الكهربائي قبل توصيل دوائر الإخراج بالطاقة.
• تحقق من إمداد الطاقة المتوقع عند نقاط الاختبار المحددة.
• تأكد من التغذية الراجعة لحالة الصمام الكهربائي من خلال بنية المراقبة المدعومة.
• اختبر مخرجات الصمامات الكهربائية في ظل ظروف التشغيل المعتمدة.
• قارن التغذية الراجعة الفعلية بمعلومات تشخيص وحدة التحكم.
• سجل القراءات غير الطبيعية وحدد دائرة الإخراج المتأثرة.
• افحص حوامل الصمامات الكهربائية ونقاط التلامس الكهربائية أثناء الصيانة المجدولة.
• استبدل المكونات التالفة فقط بعد تحديد العطل الأساسي.

ميزة الصيانة: تساعد وظيفة مراقبة الصمام الكهربائي المهندسين على تضييق نطاق أعطال توزيع الطاقة. وهي تقلل من الاستبدال غير الضروري لأجهزة الصمامات الكهربائية التي لا تزال تعمل بشكل سليم.

التوافق والتكامل مع النظام

تعمل IS200WROBH1A ضمن تكوينات أجهزة GE Mark VIe PDIO المتوافقة.

• منصة التحكم: GE Mark VIe.
• البنية الوظيفية: وحدة الإدخال/الإخراج المنفصلة PDIO.
• عائلات اللوحات المرتبطة: TDBS وSRLY وTDBT.
• لوحات طرف TMR: TDBTH2 وTDBTH4 وTDBTH6.
• تكوينات النظام: البسيطة والمكررة وTMR.

ملاحظة التوافق: لا يضمن مطابقة عائلة المنتج التوافق. تحقق من إصدار اللوحة وترتيب الموصلات ونوع لوحة الطرف وتكوين النظام.

في مشاريع الاستبدال، قارن رقم القطعة الأصلي بالأجهزة المثبتة. تأكد من رسومات GE المناسبة ودليل GEH-6721L قبل الطلب.

القدرات التشخيصية واستكشاف الأعطال وإصلاحها في الموقع

تدعم لوحة WROB استكشاف أعطال توزيع طاقة الصمامات الكهربائية والظروف المتعلقة بالصمامات الكهربائية وإصلاحها. وتساعد وظيفة الاستشعار المهندسين على التمييز بين مشكلات الإمداد الكهربائي وأعطال الصمامات الكهربائية في مراحل لاحقة.

حالات التشخيص النموذجية

• حالة الصمام الكهربائي غير طبيعية: افحص الصمام الكهربائي المقابل والدائرة اللاحقة. تحقق من وجود دوائر قصر أو تيار حمل مفرط.
• مخرج الصمام الكهربائي بدون الطاقة المتوقعة: تحقق من الإمداد الوارد واستمرارية الصمام الكهربائي. افحص توصيلات لوحة الطرف المرتبطة.
• تشغيل الإخراج المتقطع: تحقق من نقاط تلامس حامل الصمام الكهربائي وتوصيلات الأسلاك. ابحث عن أطراف مفكوكة أو إمدادات طاقة غير مستقرة.
• تغذية راجعة غير متوقعة للصمام الكهربائي: قارن حالة الصمام الكهربائي الفعلية بالتغذية الراجعة للمراقبة. افحص دائرة الاستشعار والأسلاك المرتبطة.
• تأثر مخرجات عدة صمامات كهربائية: تحقق من توزيع الطاقة المشترك وظروف الإمداد في المراحل السابقة. تجنب استبدال الصمامات الكهربائية الفردية قبل التحقق من الدوائر المشتركة.

مثال هندسي ميداني

افترض وجود خزانة Mark VIe تحتوي على مخرج صمام كهربائي واحد يتوقف عن العمل بشكل غير متوقع. تبلغ وحدة التحكم عن حالة إخراج غير طبيعية.

يجب على الفني أولًا التحقق من الحمل الميداني والإمداد الوارد. ثم يجب على الفني فحص الصمام الكهربائي المقابل بقيمة 3.15 أمبير.

إذا كان الصمام الكهربائي مفتوحًا، فيجب على الفني فحص الأسلاك اللاحقة والحمل المتصل. قد يؤدي استبدال الصمام الكهربائي دون التحقق من السبب إلى عطل آخر.

إذا ظل الصمام الكهربائي سليمًا، فافحص مسار التغذية الراجعة للصمام الكهربائي وتوصيلات لوحة الطرف. ثم تحقق من مخرج الصمام الكهربائي في ظل حالة اختبار معتمدة.

يفصل هذا التسلسل بين أعطال الصمامات الكهربائية ومشاكل إمداد الطاقة وعيوب الأسلاك والأعطال المتعلقة بالصمامات الكهربائية. كما يمنع الاستبدال غير الضروري للوحة بالكامل.

التطبيقات الصناعية النموذجية

• توليد الطاقة: توزيع ومراقبة طاقة مخرجات الصمامات الكهربائية في خزانات التحكم في التوربينات.
• النفط والغاز: حماية الإخراج الكهربائي في أنظمة التحكم في الضاغط والعمليات.
• مصانع البتروكيماويات: إدارة طاقة الصمامات الكهربائية في تطبيقات التحكم الموزع.
• المرافق الصناعية: مراقبة الطاقة للمعدات المساعدة ودوائر التحكم.
• أتمتة العمليات: حماية دوائر مخرجات الصمامات الكهربائية في أنظمة Mark VIe المتكاملة.
• خزانات التحكم الحرجة: التطبيقات التي تتطلب حماية منظمة بصمامات كهربائية وتغذية راجعة للتشخيص.

رؤية Global PLC Spare HUB

من منظور الصيانة، لا ينبغي معاملة IS200WROBH1A كحامل صمام كهربائي بسيط. إذ تجمع وظيفته بين توزيع طاقة الصمامات الكهربائية والاستشعار المتعلق بالصمامات الكهربائية.

في استكشاف الأعطال وإصلاحها الفعلي، يجب على المهندسين التمييز بين ثلاث حالات قبل استبدال اللوحة:

1. فشل الحماية: قد يشير الصمام الكهربائي المفتوح إلى دائرة قصر أو حمل زائد في مرحلة لاحقة.
2. فشل توزيع الطاقة: قد ينشأ فقدان جهد الإمداد عن توزيع الطاقة في المراحل السابقة أو عن الأسلاك.
3. فشل المراقبة: قد تنطوي التغذية الراجعة غير الصحيحة للصمام الكهربائي على مسار الاستشعار أو التوصيلات المرتبطة.

على سبيل المثال، يتطلب الصمام الكهربائي المفتوح وإشارة حالة الصمام الكهربائي غير الصحيحة إجراءات مختلفة لاستكشاف الأعطال وإصلاحها. وقد لا يؤدي استبدال اللوحة على الفور إلى حل أي من المشكلتين.

نوصي أولًا بالتحقق من حالة الدائرة واستمرارية الصمام الكهربائي وجهد الإمداد ومسار التغذية الراجعة. يساعد هذا النهج في تقليل الاستبدال غير الضروري للمكونات وتأخيرات التشغيل التجريبي.

قبل شراء بديل، قدم رقم القطعة الكامل وطراز لوحة الطرف. يمكن أن تساعد صور التجميع المثبت أيضًا في التحقق من تكوين الأجهزة.

دليل اختيار المنتج وشرائه

عند اختيار بديل لـ GE IS200WROBH1A، يجب على المهندسين وفرق الشراء التحقق من التفاصيل التالية:

• تأكيد رقم الطراز الكامل: IS200WROBH1A.
• التحقق من التسمية الوظيفية WROB.
• التحقق من تكوين Mark VIe PDIO المطلوب.
• تأكيد لوحة TDBS أو SRLY أو TDBT المرتبطة.
• التحقق من توافق لوحة طرف TMR عند الاقتضاء.
• التحقق من ترتيب الصمامات الكهربائية الاثني عشر وتصنيف 3.15 أمبير.
• تأكيد بنية simplex أو redundant أو TMR المطلوبة.
• مقارنة إصدار الأجهزة وترتيب الموصلات.

توصية الشراء: لا تختر بديلًا بناءً على تسمية WROB فقط. تأكد من رقم القطعة الكامل وتكوين أجهزة النظام.

التعبئة والتسليم

• المنتج: لوحة صمامات كهربائية ومستشعر طاقة GE IS200WROBH1A.
• التعبئة: تغليف صناعي واقٍ للإلكترونيات.
• الفحص: التحقق من رقم القطعة والحالة الخارجية قبل الإرسال.
• الوثائق: وثائق المنتج القياسية عند توفرها.
• طرق الشحن: FedEx وUPS وDHL.
• وقت الإرسال: عادةً خلال 24-48 ساعة بعد تأكيد الطلب، بشرط توفر المخزون.
• التسليم الدولي: دعم الشحن للعملاء في جميع أنحاء العالم.

محتويات العبوة:

• 1 × لوحة صمامات كهربائية ومستشعر طاقة WROB GE IS200WROBH1A.
• الملحقات أو الوثائق الإضافية فقط عند تحديدها في الطلب.

الضمان والدعم الفني

فترة الضمان: 12 شهرًا

توفر Ubest Automation Limited ضمانًا لمدة 12 شهرًا للمنتج المورد. يتبع تغطية الضمان شروط البيع المتفق عليها.

• المساعدة الفنية لتحديد المنتج والتحقق من التوافق.
• التحقق من رقم القطعة والحالة الخارجية قبل الشحن.
• الدعم في أسئلة التركيب وتحديد الأجهزة.
• المساعدة في استكشاف الأعطال وإصلاحها واختيار البديل.
• دعم الإرجاع لمشكلات الجودة المؤكدة المتعلقة بالمنتج بموجب شروط الضمان المتفق عليها.

تواصل مع فريق المبيعات لدينا للحصول على معلومات المخزون الحالية والأسعار وترتيبات التسليم.

الشهادات والامتثال

لا تحدد المعلومات الفنية الموردة شهادات محددة لـ IS200WROBH1A.

تتطلب ادعاءات الامتثال CE وUL وATEX وIECEx وغيرها التحقق منها بمقارنتها بوثائق الأجهزة الدقيقة. يُرجى طلب الوثائق الداعمة عندما يتطلب المشروع موافقات محددة.

الأسئلة الشائعة

س1: ما الوظيفة الرئيسية لـ GE IS200WROBH1A؟

يوفر IS200WROBH1A حماية بصمام المصهر ومراقبة الطاقة. ويدعم توزيع الطاقة ومراقبة حالة المصاهر في تكوينات PDIO المتوافقة مع Mark VIe.

س2: كم عدد المصاهر التي يحتوي عليها IS200WROBH1A؟

تحدد معلومات المنتج المورد اثني عشر موضعًا للمصاهر. ويبلغ التصنيف الاسمي لكل مصهر 3.15 أمبير.

س3: هل يمكن لـ IS200WROBH1A العمل في نظام TMR؟

نعم. تدعم اللوحة تطبيقات TMR في تكوينات الأجهزة المتوافقة. وتشمل لوحات طرف TMR المدرجة TDBTH2 وTDBTH4 وTDBTH6.

س4: ما الذي يجب على المهندسين التحقق منه عند فقدان مخرج المرحّل للطاقة؟

أولًا، افحص الحمل الميداني والإمداد الوارد. ثم تحقق من استمرارية المصهر وتوصيلات الأطراف والتغذية الراجعة للطاقة. افحص دوائر القصر في اتجاه التيار قبل تركيب مصهر آخر.

س5: هل تشير حالة المصهر غير الطبيعية دائمًا إلى احتراق المصهر؟

لا. يمكن أن تتسبب دائرة الاستشعار أو مشكلة في الأسلاك أيضًا في تغذية راجعة غير صحيحة. قارن الحالة الفعلية للمصهر بمعلومات التشخيص قبل استبدال المكونات.

س6: هل يمكن للمهندسين استبدال IS200WROBH1A دون تغيير لوحة الأطراف؟

يعتمد ذلك على ترتيب الأجهزة المثبتة. تحقق أولًا من طراز لوحة الأطراف وتكوين الموصل ووثائق التوافق المعتمدة من GE.

س7: ما المعلومات التي يجب على المشترين تقديمها قبل الطلب؟

قدم رقم القطعة الكامل وإصدار الأجهزة وطراز لوحة الأطراف المرتبطة وتكوين تكرار النظام. يمكن أن تساعد صورة للوحة الحالية في تقليل أخطاء الطلب.

س8: كيف يمكن للمهندسين التمييز بين عطل المصهر وعطل المرحّل؟

افحص استمرارية المصهر ومصدر الطاقة ذي الصلة أولًا. إذا ظل كلاهما طبيعيًا، افحص مسار مخرج المرحّل والتوصيلات المرتبطة. اتبع إجراءات الاختبار الكهربائي المعتمدة طوال العملية.

س9: ما هو النهج الموصى به لحالات فشل المصاهر المتكررة؟

لا تستبدل المصهر بشكل متكرر دون التحقيق في السبب. افحص تيار الحمل وعزل الأسلاك وحالة الأطراف والمعدات في اتجاه التيار. حدد السبب الجذري قبل استعادة التشغيل الطبيعي.

س10: ما مدى سرعة شحن Ubest Automation لـ IS200WROBH1A؟

نقوم عادةً بترتيب الشحن خلال 24-48 ساعة بعد تأكيد الطلب، حسب توفر المخزون. تتوفر خيارات الشحن عبر FedEx وUPS وDHL.
