IS200LSGIH1A لوحة دوائر مطبوعة لوحدة تحكم بادئ تشغيل ثابت GE لأنظمة الإثارة EX2100e

IS200LSGIH1A | واجهة التحكم في بوابة المشغل الساكن GE EX2100e

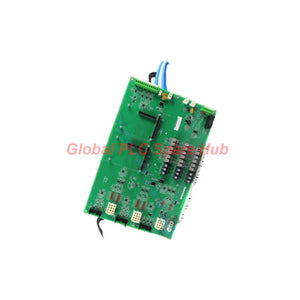

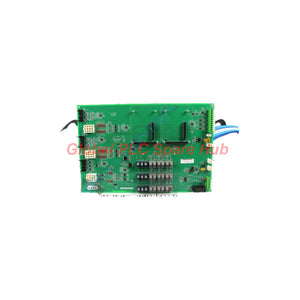

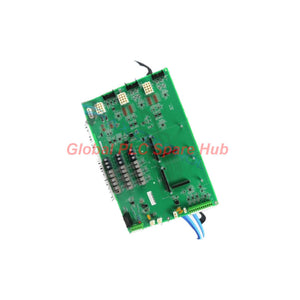

GE IS200LSGIH1A هي لوحة واجهة بوابة التحكم في المشغل الساكن لمنصة EX2100e للإثارة والتحكم.

مسؤوليتها الأساسية هي تنسيق إشارات البوابة بين وحدة تحكم UCSB وجسور تحويل الطاقة. كما تدعم حماية الجسر، وتوزيع طاقة الخزانة، واتصالات الإشارات.

على عكس واجهة الإشارات القياسية، تؤدي لوحة LSGI وظيفة حماية بالغة الأهمية. إذ يمكنها بدء فتح مرحّل الحماية 52SS أثناء حدوث تيار زائد لحظي.

يقوم هذا الإجراء بفصل طاقة الإدخال عن جسور تحويل الطاقة، مما يساعد على حماية دوائر الجسر من ظروف التيار الزائد التي قد تسبب أضرارًا.

تتواصل اللوحة أيضًا مع ثلاث لوحات FPGA، حيث تنسق إشارات التحكم في ستة ثايرستورات على كل جسر.

هوية الأجهزة والبيانات الكهربائية

الشركة المصنّعة	جنرال إلكتريك (GE)
الطراز	IS200LSGIH1A
التسمية الوظيفية	LSGI
نوع المنتج	لوحة الدوائر المطبوعة لواجهة بوابة التحكم في المشغل الساكن
عائلة المنتج	EX2100e
دليل مرجعي	GEH-6373
طاقة الإدخال	28 VDC
نقل الطاقة	±24 VDC من مصدر الطاقة الرئيسي
واجهة وحدة التحكم	UCSB
تنسيق FPGA	ثلاث لوحات FPGA
التحكم في الجسر	ستة ثايرستورات لكل جسر
مرحّل الحماية	52SS
اتصال الإشارة	مقبس بـ 12 دبوسًا مع توصيل بأسلاك نحاسية
اللوحات المرتبطة	UCSB وLSTB وFCSA وFHVA
موقع التصنيع	ساليم، فرجينيا، الولايات المتحدة الأمريكية (وفقًا للمعلومات المقدمة)
المرجع الزلزالي	القسم 2312، المنطقة 4 (كما هو مذكور في المعلومات المقدمة)

ما الذي يجعل لوحة LSGI مهمة؟

تؤدي IS200LSGIH1A عدة مهام مترابطة ضمن بنية EX2100e.

• واجهة البوابة: تربط وحدة تحكم UCSB بجسور تحويل الطاقة.
• حماية مستقلة: تدعم الحماية من التيار الزائد اللحظي بشكل مستقل عن وحدة التحكم.
• تنسيق الجسر: تتبادل المعلومات مع ثلاث لوحات FPGA للتحكم في الثايرستورات.
• توزيع الطاقة: توزع طاقة 28 VDC على مكونات الخزانة المحددة.
• نقل الجهد: تمرر طاقة ±24 VDC إلى لوحة FCSA.
• اتصالات الإشارات: تستقبل معلومات جهد SCR عبر مسار إشارات FPGA وFHVA.
• واجهة تناظرية: تدعم مخرجات تناظرية بنطاق محدد يبلغ 0–10 V.

داخل بنية الإشارات والطاقة

من المهم فهم هيكل التوصيل أثناء التركيب واستكشاف الأخطاء وإصلاحها.

1. واجهة وحدة التحكم إلى الجسر

تتواصل وحدة تحكم UCSB مع لوحة LSGI. وتقوم LSGI بتنسيق الواجهة مع جسور تحويل الطاقة.

2. التحكم من FPGA إلى الثايرستور

تعمل ثلاث لوحات FPGA مع LSGI، وتنسق التحكم في بوابة ستة ثايرستورات على كل جسر.

3. توزيع الطاقة الرئيسية

يوفر المصدر الرئيسي 28 VDC إلى LSGI. وتوزع اللوحة هذه الطاقة على المكونات التالية:

• لوحة LSGI
• وحدة تحكم UCSB
• لوحة LSTB
• مبدّل شبكة بـ 8 منافذ

4. مسار طاقة FCSA وLEM

تنقل LSGI طاقة ±24 VDC من المصدر الرئيسي إلى لوحة FCSA. ثم تزود FCSA وحدات LEM بالطاقة.

5. التغذية الراجعة لجهد SCR

تجمع بطاقة FHVA معلومات جهد SCR. وتقوم FPGA بمعالجة هذه المعلومات وتزويد LSGI بالبيانات.

تساعد علاقة الإشارات هذه في تنسيق تشغيل الجسر ووظائف الحماية.

منطق الحماية والاستجابة للأعطال

تعد الحماية اللحظية من التيار الزائد في الجسر واحدة من أهم وظائف هذه الواجهة.

عند حدوث حالة تيار زائد لحظي، يمكن لـ LSGI بدء فتح مرحّل 52SS. ويفصل هذا الإجراء طاقة الإدخال عن جسور التحويل.

تسلسل الحماية:

1. يتعرض الجسر لحالة تيار زائد لحظي.
2. ترصد دوائر الحماية الحالة غير الطبيعية.
3. تبدأ LSGI عملية فتح مرحّل 52SS.
4. يقوم المرحّل بقطع مسار طاقة الإدخال إلى الجسور.
5. يبحث موظفو الصيانة عن العطل الأصلي قبل إعادة تشغيل النظام.

ملاحظة هندسية: لا تعامل فتح مرحّل 52SS على أنه دليل على فشل أجهزة LSGI. تحقق أولًا من حالة الجسر ودائرة الحماية وعمل المرحّل والتوصيلات المرتبطة.

تطبيقات نظام EX2100e

تنتمي اللوحة إلى بنية الإثارة والتحكم في المشغل الساكن EX2100e من GE. ويعتمد تطبيقها على تكوين التحكم المثبت.

• أنظمة مولدات التوربينات الغازية: تدعم واجهات التحكم في المشغل الساكن في الأنظمة الكهربائية المتعلقة بالتوربينات.
• مولدات التوربينات البخارية: تتكامل مع أجهزة التحكم في الإثارة وتحويل الطاقة.
• المولدات الكهرومائية: تدعم ترتيبات إثارة وتشغيل المولدات المتوافقة.
• خزانات المشغل الساكن: تربط إشارات التحكم بجسور تحويل الطاقة القائمة على الثايرستورات.
• أنظمة العاكسات المبدلة بالحمل: تدعم وظائف التحكم والواجهة المرتبطة بالجسر.
• مشاريع تحديث المولدات: توفر خيارًا لاستبدال الأجهزة في تكوينات EX2100e المتوافقة.

تكوينات النظام والوفرة

تدعم منصة EX2100e عدة ترتيبات للتحكم والجسر. ويحدد التكوين الدقيق سلوك الوفرة في النظام.

التحكم الفائض بجسر أحادي

• تستخدم بنية التحكم M1 وM2 وC.
• تعمل بجسر SCR كامل الموجة واحد.
• توفر وفرة في التحكم بجسر طاقة واحد.
• تدعم نقل التحكم النشط والاحتياطي.

التحكم الفائض بجسرين للطاقة

• تستخدم تحكمات M1 وM2 وC فائضة.
• تتضمن جسرين SCR كامل الموجة.
• تتشارك في دوائر إدخال التيار المتردد ومخرجات التيار المستمر.
• تدعم تكوينات وفرة الجسر N+1.
• تسمح للمشغل بالتحكم في تفعيل الجسر الفائض.

النقل التلقائي والحماية

يراقب النظام تشغيل الجسر ويكتشف حالات معينة من فشل الجسر أو سوء تشغيله. ويمكنه تفعيل الجسر الاحتياطي تلقائيًا عندما يتطلب منطق الحماية المكوّن ذلك.

يدعم النقل ثنائي الاتجاه دون انقطاع الانتقال بين الجسور النشطة والاحتياطية. ويعتمد توقيت النقل وسلوك الحماية على تكوين النظام المثبت.

البنية المادية وميزات التوصيل

تتضمن اللوحة عدة ميزات هيكلية للتوصيلات الكهربائية ودمج اللوحات الفرعية.

• أربع دعامات لكل قسم: توفر نقاط تثبيت للوحات الفرعية المتوافقة.
• ثلاثة موصلات عمودية ذات دبابيس: تدعم توصيلات كهربائية آمنة.
• مشابك تثبيت الموصلات: تساعد في منع انفصال الموصلات غير المقصود.
• أربعة موصلات Augat: تستوعب المكونات الإلكترونية المرتبطة وتوصيلات اللوحة.
• مقبس بـ 12 دبوسًا: يوفر اتصال إشارات محدد بأسلاك نحاسية.

افحص محاذاة الموصلات ومشابك التثبيت أثناء الصيانة. يمكن أن تؤدي التوصيلات الضعيفة إلى مشاكل اتصال أو تحكم متقطعة.

القدرات التشخيصية واستكشاف الأخطاء وإصلاحها في الموقع

ينبغي تقييم LSGI كجزء من بنية الإثارة والتحكم في المشغل الكاملة. لا تحدد إشارة غير طبيعية واحدة تلقائيًا وجود لوحة واجهة معيبة.

الحالة التشخيصية 1: فتح غير متوقع لـ 52SS

• تحقق مما إذا كان الجسر قد تعرض لحالة تيار زائد فعلية.
• افحص دائرة طاقة الجسر ومكونات الحماية المرتبطة.
• تحقق من مرحّل 52SS وتوصيلات التحكم الخاصة به.
• راجع سجلات وحدة التحكم وأحداث الحماية المتاحة.
• افحص واجهة حماية LSGI بعد التأكد من الظروف الخارجية.

الحالة التشخيصية 2: خلل في بوابة الثايرستور

• تحقق من الاتصال بين UCSB وLSGI.
• افحص لوحات FPGA الثلاثة المرتبطة.
• تحقق من استقرار الموصلات وتوصيلات اللوحة باللوحة.
• افحص مسار التغذية الراجعة FHVA لمعلومات جهد SCR.
• قارن الجسر المتأثر بالجسر السليم، إذا كان متاحًا.

الحالة التشخيصية 3: مشكلة في توزيع طاقة الخزانة

• قس طاقة الإدخال 28 VDC عند نقاط الاختبار المعتمدة.
• تحقق من مسار توزيع الطاقة إلى UCSB وLSTB.
• افحص توصيل طاقة مبدّل الشبكة بـ 8 منافذ.
• تحقق من مسار نقل ±24 VDC إلى FCSA.
• تحقق مما إذا كان مصدر طاقة LEM يعمل بشكل صحيح.

الحالة التشخيصية 4: اتصال متقطع

• افحص المقبس بـ 12 دبوسًا والتوصيل بأسلاك نحاسية.
• تحقق من تثبيت موصل الدبابيس العمودية.
• افحص نقاط تثبيت اللوحة الفرعية.
• ابحث عن توصيلات مرتخية أو نقاط تلامس تالفة.
• قارن سلوك الإشارة بسجل أحداث النظام.

رؤية Global PLC Spare HUB

في استكشاف أخطاء EX2100e وإصلاحها، لا ينبغي أن تكون LSGI أول مكون يتم استبداله بعد عطل في الجسر. ينبغي على المهندسين أولًا فصل أحداث الحماية عن أخطاء الواجهة.

تخيل تسلسل بدء تشغيل مولد حيث يبلغ نظام التحكم عن فتح مرتبط بالجسر. يفتح مرحّل 52SS، ويتوقف عملية البدء.

من الأخطاء الشائعة في استكشاف الأخطاء وإصلاحها استبدال واجهة البوابة على الفور. ومع ذلك، قد يكون الحدث الأصلي ناتجًا عن حالة تيار زائد فعلية في الجسر.

يتبع التحقيق الأكثر فعالية هذا الترتيب:

1. راجع تسلسل الأحداث وحدد أول إنذار حماية.
2. تحقق من الظروف الكهربائية للجسر وحماية SCR المرتبطة.
3. تحقق من توزيع 28 VDC و±24 VDC.
4. افحص مسارات اتصال FPGA وFHVA وUCSB.
5. تحقق من التغذية الراجعة لمرحّل 52SS وتوصيلات التحكم.
6. قيم LSGI فقط بعد التحقيق في الأسباب الخارجية.

تساعد هذه الطريقة في تجنب الاستبدال غير الضروري للوحة. كما تقلل من حالات التوقف المتكررة أثناء التشغيل التجريبي والصيانة.

في مشاريع الاستبدال، قارن رقم الطراز الكامل ومراجعة الأجهزة. أكد اللوحات الفرعية المرتبطة وتوصيلات النظام قبل التركيب.

توصيات التركيب والتشغيل التجريبي

1. تحديد اللوحة: تحقق من IS200LSGIH1A ومراجعة الأجهزة الخاصة بها.
2. مراجعة الوثائق: راجع GEH-6373 ورسومات EX2100e المعمول بها.
3. عزل الطاقة: اتبع إجراءات إغلاق الموقع والسلامة الكهربائية.
4. فحص الموصلات: تحقق من الدبابيس العمودية وموصلات Augat والمقبس بـ 12 دبوسًا.
5. التحقق من مدخلات الطاقة: تحقق من مصدر 28 VDC ومسار نقل ±24 VDC المحدد.
6. التحقق من الواجهات: افحص توصيلات UCSB وFPGA وFHVA وFCSA.
7. إجراء الاختبارات الوظيفية: اتبع إجراءات التشغيل التجريبي المعتمدة لدوائر البوابة والحماية.
8. تسجيل النتائج: وثق القياسات والإنذارات ونتائج الاختبار.

هام: لا تتجاوز أبدًا حماية الجسر أو تجبر تشغيل 52SS لإكمال اختبار التشغيل التجريبي. استخدم إجراء اختبار GE المعتمد ومتطلبات سلامة الموقع.

اختيار الصيانة والاستبدال

عند البحث عن بديل، ينبغي للمهندسين التحقق من أكثر من اسم المنتج.

• أكد رقم القطعة الكامل: IS200LSGIH1A.
• قارن مراجعة الأجهزة وترتيب الموصلات المادية.
• تحقق من التوافق مع منصة EX2100e المثبتة.
• تحقق من تكوين UCSB وFPGA المرتبط.
• أكد ترتيب اللوحة الفرعية المطلوب.
• راجع توصيلات الخزانة الأصلية ووثائق GE.

لا تفترض أن تسميات LSGI المماثلة تشير إلى إمكانية الاستبدال المباشر. أكد تكوين الأجهزة الكامل قبل الطلب.

التوريد والفحص والشحن الدولي

توفر Ubest Automation Limited خدمات توريد مكونات الأتمتة الصناعية ودعم الاستبدال.

• رقم القطعة: IS200LSGIH1A.
• العلامة التجارية: جنرال إلكتريك.
• السلسلة: EX2100e.
• فئة المنتج: واجهة بوابة التحكم في المشغل الساكن.
• الفحص قبل الشحن: فحص رقم القطعة والحالة الخارجية.
• شركات الشحن: FedEx وUPS وDHL.
• الإرسال: عادةً خلال 24–48 ساعة بعد تأكيد الطلب، حسب توفر المخزون.
• الدعم الدولي: ترتيبات شحن عالمية.

ضمان لمدة 12 شهرًا ودعم ما بعد البيع

فترة الضمان: 12 شهرًا

توفر Ubest Automation Limited ضمانًا لمدة 12 شهرًا للمنتج المورد بموجب شروط البيع المتفق عليها.

• المساعدة في تحديد المنتج والتوافق.
• الفحص قبل الشحن والتحقق من رقم القطعة.
• الدعم الفني للأسئلة المتعلقة بالتركيب.
• المساعدة في استكشاف الأخطاء وإصلاحها المتعلقة بالمنتج.
• الدعم لمشاكل الجودة المؤكدة بموجب شروط الضمان المعمول بها.

التعبئة والمحتويات المرفقة

• 1 × لوحة واجهة بوابة التحكم في المشغل الساكن GE IS200LSGIH1A.
• تعبئة واقية للنقل الدولي.
• ملحقات إضافية فقط عند تحديدها في الطلب.

ينبغي تأكيد الوثائق الخاصة ومتطلبات الامتثال قبل الشراء.

الأسئلة الشائعة

س1: ما الفرق بين لوحة LSGI وواجهة البوابة القياسية؟

تدعم LSGI أيضًا توزيع الطاقة والحماية اللحظية من التيار الزائد في الجسر. وتمتد وظائفها إلى ما هو أبعد من نقل الإشارات الأساسي.

س2: لماذا ينبغي للمهندسين فحص مسار التغذية الراجعة FHVA أثناء عطل متعلق بـ SCR؟

تجمع FHVA معلومات جهد SCR لمسار إشارات FPGA. قد يؤثر التغذية الراجعة غير الصحيحة على تفسير ظروف تشغيل الجسر. ينبغي للمهندسين التحقق من سلسلة الإشارات الكاملة قبل استبدال الواجهة.

س3: ما الذي ينبغي للمشترين التحقق منه عند استبدال IS200LSGIH1A في خزانة EX2100e موجودة؟

تحقق من مراجعة الأجهزة وتخطيط الموصلات وترتيب اللوحة الفرعية وتكوين وحدة التحكم المرتبطة. قارن أيضًا رسومات التوصيل الأصلية وتكوين النظام المثبت.

س4: هل يمكن لقياس 28 VDC طبيعي أن يثبت أن LSGI سليمة؟

لا. يؤكد قياس الإمداد الطبيعي جزءًا واحدًا فقط من حالة إدخال الطاقة. يجب على المهندسين أيضًا التحقق من توزيع الطاقة واتصالات الواجهة وإشارات التغذية الراجعة ووظائف الحماية.

س5: متى ينبغي لفريق الصيانة استبدال LSGI بدلاً من إصلاح التوصيلات الخارجية؟

يُراعى الاستبدال عندما تُشخّص الاختبارات الموثّقة عطلاً داخلياً في اللوحة. أولاً، استبعد عدم استقرار الطاقة، والموصلات غير المحكمة، ومشكلات اتصال FPGA، وأعطال دوائر الحماية الخارجية. وتأكد من إصدار الاستبدال قبل الشراء.

اطلب عرض أسعار من Ubest Automation

هل تحتاج إلى لوحة واجهة التحكم في البادئ الساكن GE IS200LSGIH1A EX2100e لمشروع تحكم في مولّد أو لتحديث نظام قائم؟

أرسل إلينا رقم القطعة، وإصدار الأجهزة، وتفاصيل التطبيق. يمكن لفريقنا مساعدتك في توفير المنتج والتحقق من التوافق.

• الشركة: Ubest Automation Limited
• الموقع الإلكتروني: ubestplc.com
• البريد الإلكتروني: sales@ubestplc.com
• الضمان: 12 شهراً
• الشحن: FedEx / UPS / DHL
• الإرسال: خلال 24–48 ساعة، حسب التوفر

تواصل معنا اليوم للحصول على أسعار تنافسية ومعلومات عن التوفر والمساعدة الفنية.
