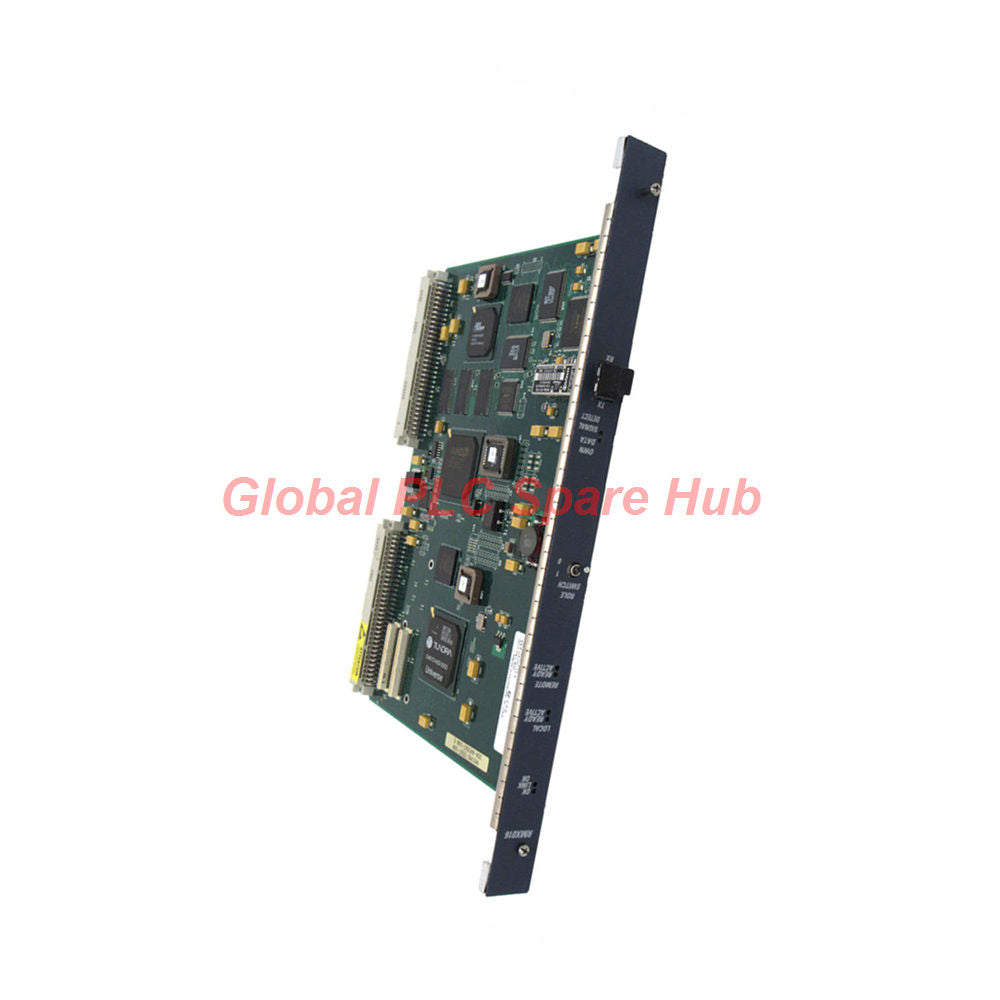

وحدة تبادل الذاكرة الاحتياطية GE Fanuc IC698RMX016 PACSystem RX7i

مقدمة المنتج

وحدة GE Fanuc IC698RMX016 هي وحدة تبادل ذاكرة متكررة (RMX) عالية الأداء. تنتمي إلى سلسلة PACSystem RX7i. تضمن هذه الوحدة مزامنة البيانات في الوقت الفعلي بين وحدات المعالجة المركزية الشريكة. كما تعمل كعقدة في شبكات الذاكرة العاكسة.

المواصفات الفنية

• العلامة التجارية: GE Fanuc / Emerson Automation
• رقم الموديل: IC698RMX016
• السلسلة: PACSystem RX7i
• نوع الوحدة: تبادل ذاكرة متكررة (RMX)
• ذاكرة المستخدم: 16 ميجابايت SDRAM
• جهد التشغيل: +5 فولت تيار مستمر مصدره من اللوحة الخلفية
• متطلبات التيار: 1.8 أمبير
• واجهة الشبكة: ألياف بصرية من نوع LC (IEC 61754-20)
• المواصفات البصرية: 0.35 ديسيبل كحد أقصى لفقدان الإدخال
• فقدان العودة: -30 ديسيبل كحد أقصى
• نقل البيانات: أحجام حزم ديناميكية (4 إلى 64 بايت)
• سعة العقدة: تدعم ما يصل إلى 256 عقدة لكل شبكة
• نطاق درجة الحرارة: -20 درجة مئوية إلى +85 درجة مئوية
• الحجم المادي: 6.299 بوصة (عرض) × 9.187 بوصة (ارتفاع)
• مؤشرات التشخيص: 8 مصابيح LED لحالة اللوحة الأمامية

المعدات المتوافقة

• لوحات خلفية الرف الرئيسي PACSystem RX7i
• وحدات وحدة المعالجة المركزية المتكررة من GE Fanuc
• شبكات الذاكرة العاكسة التي تستخدم كابلات الألياف البصرية من نوع LC
• الأنظمة التي تعمل بإصدار البرنامج الثابت 2.00+ من PACSystem
• التركيبات الصناعية التي تستخدم برنامج Proficy Logic Developer

دليل التثبيت

• أدخل الوحدة IC698RMX016 في الرف الرئيسي.
• استخدم الرف 3 أو 4 للأولوية المثلى.
• أوقف تشغيل الطاقة قبل إدخال الوحدة.
• وصل كابلات الألياف البصرية بـ TX و RX.
• تأكد من نظافة الغلاف الخزفي المصنوع من الزركونيوم.
• طبق تكوين الأجهزة عبر وحدة المعالجة المركزية المضيفة.

التصحيح والصيانة

• راقب 8 مصابيح LED لحالة الاتصال.
• استخدم مفتاح التبديل لتغيير الدور.
• تحقق من إشارة الألياف إذا تجاوزت الخسارة -30 ديسيبل.
• تحقق من البرنامج الثابت إذا كانت الوحدة غير مهيأة.

سيناريوهات التطبيق النموذجية

• مزامنة وحدة المعالجة المركزية ذات الأهمية القصوى في محطات الطاقة.
• مشاركة البيانات الحتمية عبر شبكات DCS.
• ذاكرة عاكسة في الوقت الفعلي للأتمتة عالية السرعة.
• نقل التحكم السلس في المعالجة الكيميائية.

الشحن والضمان

• الشحن: تسليم عالمي عبر FedEx و UPS و DHL.
• الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة.
• الضمان: يشمل ضمانًا كاملاً لمدة 12 شهرًا.
• الجودة: مكونات الأجهزة الصناعية عالية الجودة.

دليل الاختيار

• تأكد مما إذا كان نظامك يتطلب ذاكرة بحجم 16 ميجابايت.
• تحقق من الفتحات المتاحة في الرفوف 3/4.
• تأكد من أن كابلاتك تدعم موصلات من نوع LC.
• تحقق من أن البرنامج الثابت لوحدة المعالجة المركزية هو الإصدار 2.00 أو أعلى.

الأسئلة المتكررة (FAQ)

• ما هي الوظيفة الأساسية للوحدة IC698RMX016؟
• تقوم بمزامنة الذاكرة الداخلية بين وحدتي معالجة مركزية شريكتين.
• كم عدد العقد التي يمكن أن تتضمنها الشبكة؟
• يدعم النظام 256 عقدة كحد أقصى.
• هل تتطلب هذه الوحدة أسلاك طاقة خارجية؟
• لا، فهي تسحب 1.8 أمبير من سكة اللوحة الخلفية.
• لماذا الوحدة في حالة غير مهيأة؟
• تتطلب ملف تكوين من وحدة المعالجة المركزية.
• هل يمكنني استخدام موصلات الألياف القياسية من نوع SC؟
• لا، تتطلب هذه الوحدة موصلات ألياف من نوع LC.
