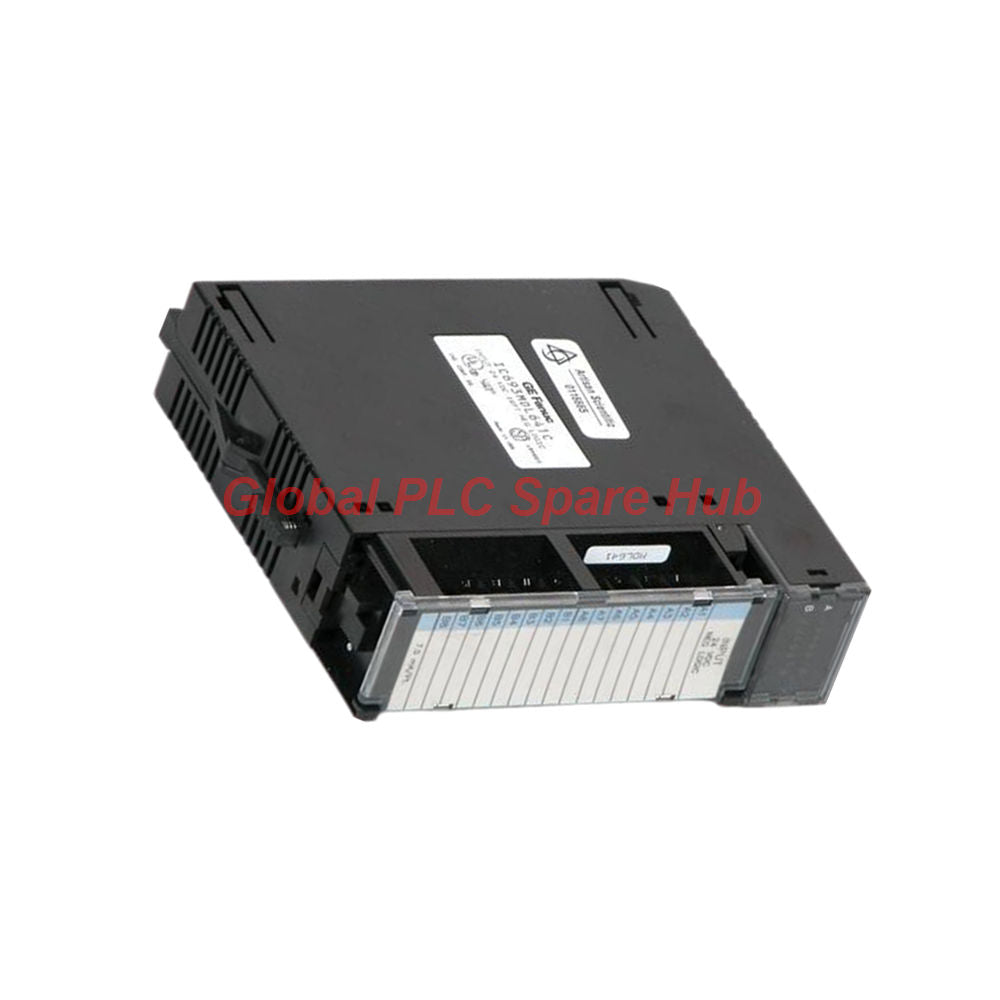

وحدة الإدخال الرقمي GE Fanuc IC693MDL641 لسلسلة 90-30

نظرة عامة هندسية: وحدة IC693MDL641

تُعد الوحدة IC693MDL641 وحدة إدخال رقمي عالية الأداء مصممة خصيصًا لنظام PLC GE Fanuc Series 90-30. توفر هذه الوحدة واجهة قوية لـ 16 قناة إدخال منفصلة، باستخدام المنطق السلبي لسد الفجوة بين مستشعرات المجال الخارجية والأزرار الضاغطة ووحدة معالجة المنطق الخاصة بالمتحكم. يضمن تصميمها رفضًا فائقًا للضوضاء من خلال عزل 1500V RMS بين المجال والمنطق، مما يجعلها خيارًا موثوقًا به للبيئات الصناعية الصعبة.

المواصفات الفنية ومقاييس الأداء

• رقم الموديل: IC693MDL641
• السلسلة: Series 90-30
• سعة الإدخال: 16 إدخالًا منفصلًا
• نوع المنطق: منطق سلبي
• الجهد المقدر: 24 VDC (النطاق: -30 إلى +30 VDC)
• جهد حالة التشغيل: 15 إلى 30 VDC
• جهد حالة الإيقاف: -30 إلى 5 VDC
• زمن الاستجابة: 7 مللي ثانية (نموذجي)
• العزل: 1500V RMS بين جانبي المجال والمنطق
• التركيب: واجهة اللوحة الخلفية Series 90-30

القدرة التشخيصية والنشر الميداني

تتميز الوحدة IC693MDL641 بمؤشرات حالة LED مدمجة لكل قناة، مما يوفر تغذية بصرية فورية لاستكشاف أخطاء حالات المستشعر وإصلاحها. من خلال مراقبة أضواء الحالة هذه، يمكن لفرق الصيانة تحديد أعطال الأسلاك الميدانية أو أعطال المستشعرات بسرعة. إنها مناسبة بشكل مثالي لخطوط التجميع الآلية، ومناولة المواد، وأنظمة مراقبة العمليات حيث تتطلب كثافة إدخال عالية.

رؤية Global PLC Spare HUB

يدرك فريقنا الهندسي أن الوحدة IC693MDL641 مكون أساسي لصيانة نظام Series 90-30 القديم. أحد التحديات الشائعة مع وحدات المنطق السلبي هو ضمان الأسلاك النقطية المشتركة المناسبة؛ ننصح بالتحقق مرة أخرى من مخطط التأريض لتجنب تعويم الإشارة. تحافظ هذه الوحدة على استقرار ممتاز في البيئات الخالية من الأبخرة المسببة للتآكل والرطوبة الشديدة.

الخدمات اللوجستية وضمان الجودة

• إرسال سريع: شحن سريع عبر FedEx أو UPS أو DHL.
• الجدول الزمني للمعالجة: يتم إرسال الطلبات في غضون 24-48 ساعة.
• الضمان: تغطية أداء قياسية في الصناعة لمدة 12 شهرًا.

أسئلة متكررة من الخبراء

ما هو الفرق الأساسي بين وحدات إدخال المنطق السلبي والإيجابي؟
في المنطق السلبي، تحدث حالة "التشغيل" عندما يتم توصيل الإدخال بالجانب المشترك (المؤرض)، بينما يتم تشغيل المنطق الإيجابي عندما يتم سحب الإشارة إلى جهد مصدر التيار المستمر.

هل يمكن لـ IC693MDL641 التعامل مع إشارات إدخال التيار المتردد؟
لا، هذه الوحدة مصنفة خصيصًا لـ 24 VDC. سيؤدي توفير جهد التيار المتردد إلى قراءات خاطئة وتلف محتمل للمقاطعات الضوئية للإدخال.

كيف يجب أن أحافظ على هذه الوحدة في بيئة متربة أو قاسية؟
نوصي بشدة بتثبيت هذه الوحدة داخل حاوية مصنفة NEMA لمنع تراكم الغبار أو دخول الجسيمات المعدنية، والتي يمكن أن تربط الملامسات وتؤدي إلى ضوضاء الإشارة.

دليل الاختيار: ماذا يجب أن أتحقق قبل استبدال IC693MDL641 القديم؟
تحقق من إصدار البرامج الثابتة لوحدة المعالجة المركزية الخاصة بك لضمان التوافق وافحص دبابيس اللوحة الخلفية بحثًا عن الأكسدة أو الانحناء، والتي تعد مصادر شائعة للاتصال المتقطع في الحوامل القديمة.

كيف يؤثر وقت الاستجابة البالغ 7 مللي ثانية على التطبيقات عالية السرعة؟
يعد عتبة 7 مللي ثانية مناسبة لمفاتيح الحد والأزرار الضاغطة القياسية، ولكنها قد تسبب تشويهًا في التطبيقات التي تتطلب تحديدًا دقيقًا لوقت الأحداث عالية السرعة، مثل المشفرات الدوارة.
