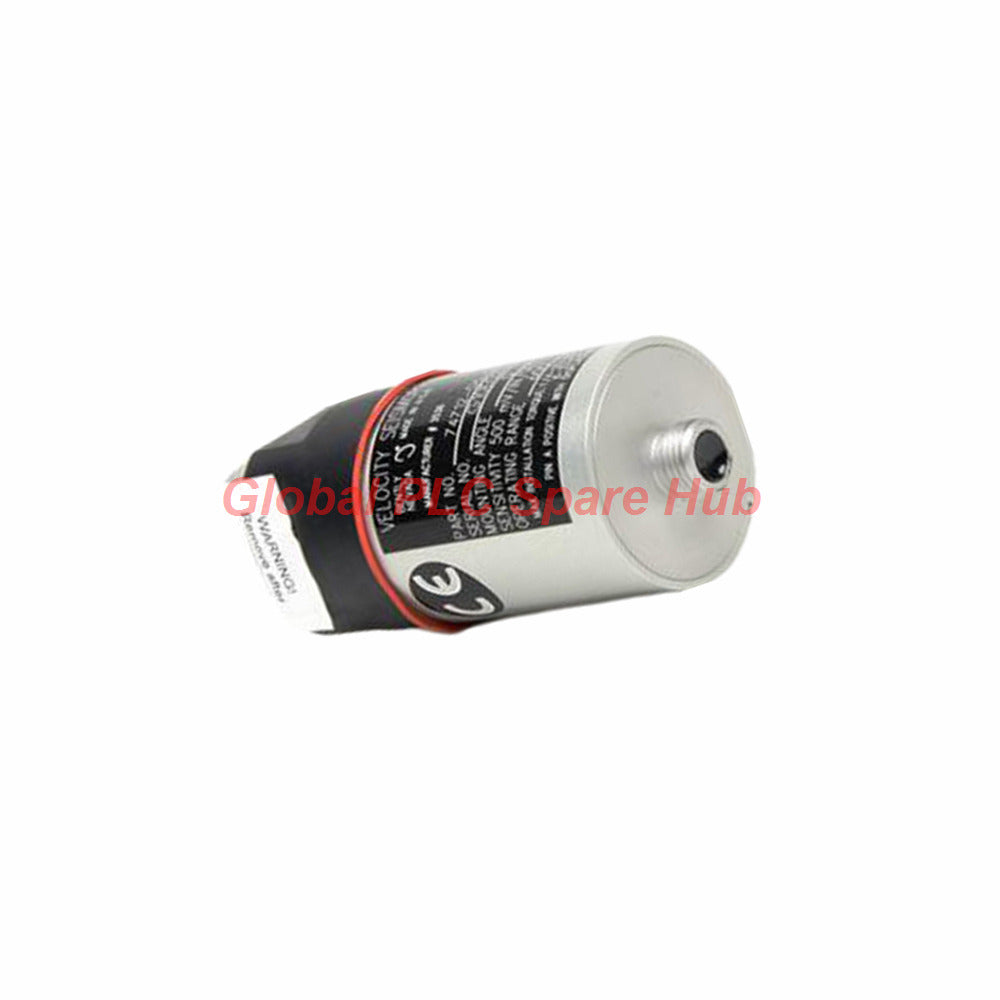

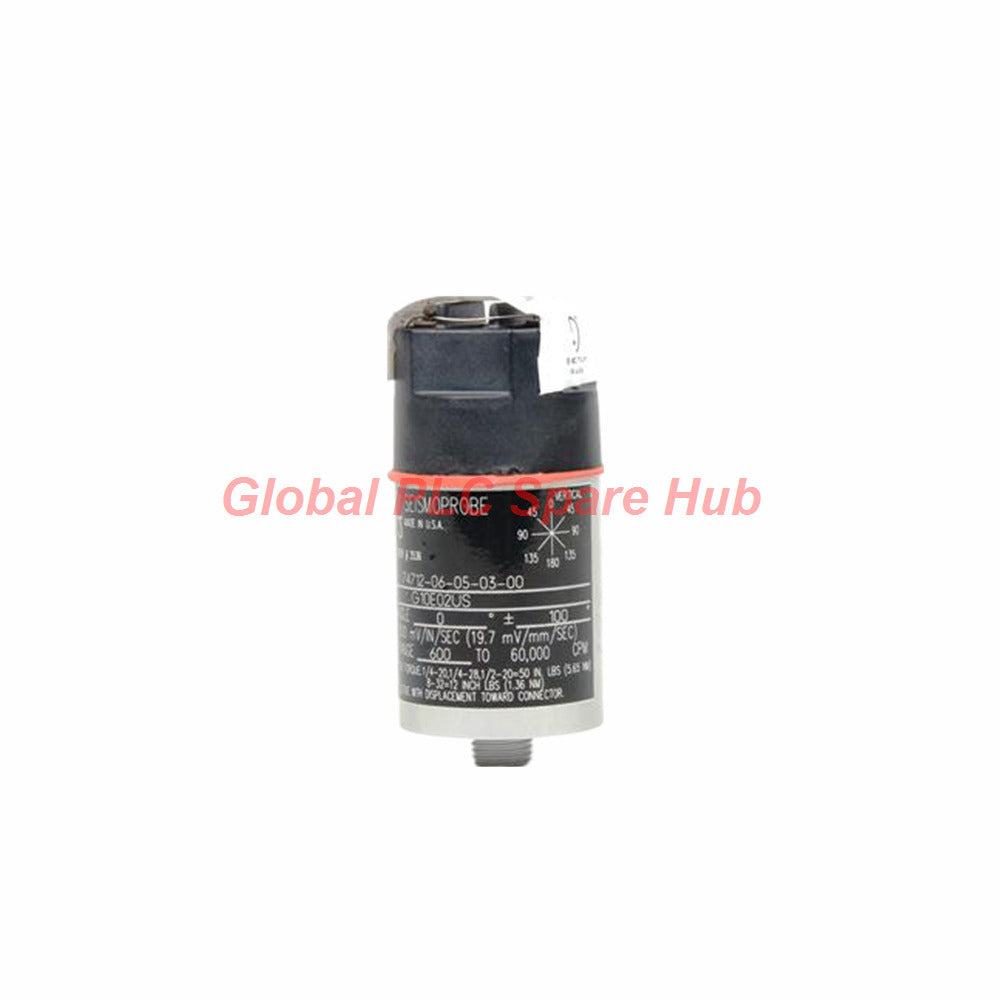

74712-06-02-03-00 Original Bently Nevada High-Temp Velocity Sensor

74712-06-02-03-00 حساس سرعة درجة الحرارة العالية الأصلي من بنتلي نيفادا

Manufacturer: Bently Nevada
Product No.: 74712-06-02-03-00
Condition： متوفر بالمخزون
Product Type: محول سرعة Seismoprobe
Product Origin: USA
Payment: T/T, Western Union
Weight: 480g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يعد Bently Nevada 74712-06-02-03-00 مستشعرًا كهروديناميكيًا بملف متحرك مصممًا لقياس اهتزاز الغلاف في البيئات الصناعية القاسية. كجزء من سلسلة 74712 Seismoprobe ذات درجة الحرارة المرتفعة، يعمل هذا المحول ثنائي الأسلاك في البيئات الحرارية التي تصل إلى +204 درجة مئوية (+400 درجة فهرنهايت). نظرًا لأنه يولد جهد خرج يتناسب طرديًا مع السرعة بدون تحفيز خارجي، فإنه يوفر مراقبة إشارة ديناميكية موثوقة عبر أصول توليد الطاقة والقيادة الميكانيكية ذات الاهتزاز العالي.

تفاصيل التكوين

هيكل الخيار وتفاصيل رمز التكوين للرقم التسلسلي 74712-06-02-03-00:

74712 - الطراز الأساسي: محول مجس سرعة بملف متحرك عالي الحرارة ثنائي الأسلاك
- -06 - خيار زاوية التركيب والحد الأدنى للتردد: اتجاه معايرة 0 درجة ±100 درجة؛ الحد الأدنى لتردد التشغيل 10 هرتز (600 دورة في الدقيقة)
- -02 - خيار قاعدة التركيب: قاعدة دائرية مع مسمار تركيب ملولب 1/4-20 UNC
- -03 - خيار الموصل: واجهة موصل ثنائي السن علوي التثبيت
- -00 - خيار اعتماد الوكالة: بناء صناعي قياسي (لا توجد موافقات على المناطق الخطرة)

مصفوفة المواصفات الفنية

العلامة التجارية والشركة المصنعة	Bently Nevada
رقم الجزء الكامل	74712-06-02-03-00
سلسلة المنتج	سلسلة 74712 Seismoprobe عالية الحرارة
تقنية القياس	لاقط سرعة كهروديناميكي بملف متحرك ثنائي الأسلاك (ذاتي التوليد)
الحساسية المعايرة	20 mV/mm/s (500 mV/in/s) ±5% مع حمل 10 kΩ عند زاوية المعايرة المحددة
تحول حساسية درجة الحرارة	0.2% لكل درجة مئوية معامل حراري
الإزاحة التشغيلية الديناميكية	2.54 مم (0.100 بوصة) من الذروة إلى الذروة، الحد الأقصى للإزاحة المادية
خطية ونطاق السعة	خطية ±5% من 0.254 إلى 127 مم/ثانية (0.01 إلى 5.0 بوصة/ثانية) عند 100 هرتز
حدود التردد والاتجاه	10 هرتز إلى 1000 هرتز؛ معاير لتركيب المحور الرأسي 0 درجة ±100 درجة
معلمات مقاومة الملف	مقاومة ملف 1.25 kΩ ±5%؛ محاثة ملف مقفلة نموذجية 125 mH
النطاق الحراري التشغيلي	-29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت) نطاق تشغيلي مستمر
الحدود الميكانيكية والبيئية	صدمة ذروة 50 جم على طول المحور غير الحساس؛ ارتفاع تشغيلي أقصى 2000 متر
الأبعاد المادية والوزن	الارتفاع: 102 مم (4.0 بوصة) نموذجي؛ القطر: 41 مم (1.6 بوصة)؛ الكتلة: 300 جم (10.5 أوقية)

مقارنة البدائل وتوصيات هندسية

مقارنة خيارات الواجهة المادية ضمن خط إنتاج 74712 Seismoprobe:

الوحدة المستهدفة: يستخدم 74712-06-02-03-00 مسمار قاعدة دائري قياسي 1/4-20 UNC (-02) مقترنًا بموصل كهربائي ثنائي السن علوي التثبيت (-03).
الوحدة البديلة: قارن مع 74712-06-05-04-00. يتميز هذا الطراز بقاعدة متكاملة بمسمار مباشر 1/2-20 UNF بدون شفة دائرية منفصلة (-05) وموصل جانبي التثبيت (-04).

نصيحة اختيار هندسية: اختر 74712-06-02-03-00 عندما يكون الخلوص العلوي فوق غلاف المحمل غير مقيد، مما يتيح توجيه الكابلات بشكل مستقيم. إذا كانت المساحة العلوية محدودة بواقيات الماكينة أو البطانيات العازلة، حدد 74712-06-05-04-00 لاستخدام وصلته الجانبية.

التطبيقات المستهدفة وتشخيصات صحة الماكينات

قياسات اهتزاز الغلاف على صناديق البخار عالية الضغط وتيجان المحامل لتوربينات البخار
مراقبة السرعة الهيكلية المطلقة على الممددات الغازية الساخنة ومضخات تغذية الغلايات
تتبع الاهتزاز على مراوح السحب المستحثة (ID) التي تعمل عند مستويات حرارية عالية
تحديد عدم التوازن، وعدم المحاذاة، والرنين الهيكلي، والتراخي الميكانيكي
تحليل شكل الموجة الزمنية وتحليل طيف FFT عبر شاشات مراقبة الآلات من سلسلة 3500/42M أو 3300

رؤى وخبرة Global PLC Spare HUB الميدانية

على عكس مقاييس التسارع الكهروضوئية المزودة بمكبرات صوت تكامل داخلية تفشل عندما تتجاوز درجات الحرارة المحيطة 121 درجة مئوية، فإن بنية الملف المتحرك لـ 74712-06-02-03-00 تحافظ على سلامتها الوظيفية حتى +204 درجة مئوية (+400 درجة فهرنهايت). في تطبيقات التوربينات البخارية، يلاحظ مهندسونا بشكل متكرر تشوه الإشارة الناجم عن الشد غير الصحيح للقاعدة. قم دائمًا بشد مسمار 1/4-20 بدقة 5.6 نيوتن متر (50 رطل بوصة). يؤدي عزم الدوران غير الكافي إلى إحداث رنين تلامس ميكانيكي، بينما يمكن أن يؤدي الشد الزائد إلى تشويه الغلاف الخارجي وربط الكتلة المتحركة داخل القلب المغناطيسي.

الأسئلة الشائعة (FAQ)

س1: ما الذي يميز سلسلة محولات 74712 عن مجسات السرعة القياسية من سلسلة 9200؟

ج1: يستخدم طراز 74712 عزل أسلاك داخلية عالي الحرارة ومواد تخميد داخلية مصنفة حتى +204 درجة مئوية (+400 درجة فهرنهايت)، بينما تبلغ الوحدات القياسية 9200 حدها الأقصى عند +121 درجة مئوية (+250 درجة فهرنهايت).

س2: لماذا يعد اتجاه التركيب الصحيح حرجًا لـ 74712-06-02-03-00؟

ج2: يشير الرمز الاختياري -06 إلى معايرة المحور الرأسي 0 درجة ±100 درجة. يؤدي تثبيت هذه الوحدة أفقيًا إلى سحب الجاذبية للملف المعلق على جدران الغلاف، مما يخمد إشارات الخرج.

س3: ما هي أقصى مسافة للكابلات الميدانية التي يمكن تشغيلها من هذا المستشعر إلى رف الشاشة؟

ج3: يمكن أن تمتد الكابلات الميدانية حتى 305 أمتار (1,000 قدم) إلى شاشة 3500. راجع أدلة النظام لحسابات توهين التردد العالي على مسافات الكابلات التي تتجاوز هذه المسافة.

س4: هل يلزم مصدر طاقة خارجي لتشغيل محول الاهتزاز هذا؟

ج4: لا. تولد محولات السرعة الكهروديناميكية بملف متحرك إشارة الجهد الخاصة بها من خلال الحث الكهرومغناطيسي عندما يهتز الغلاف، ولا تتطلب أي طاقة تحفيز خارجية.

س5: كيف أتحقق من قطبية الإشارة أثناء تركيب الكابلات الميدانية؟

ج5: يتم توصيل المحول بحيث يصبح الطرف A موجبًا بالنسبة للطرف B عندما تتحرك الحركة المادية نحو واجهة الموصل.

تنفيذ الطلب والتعبئة وشروط الضمان

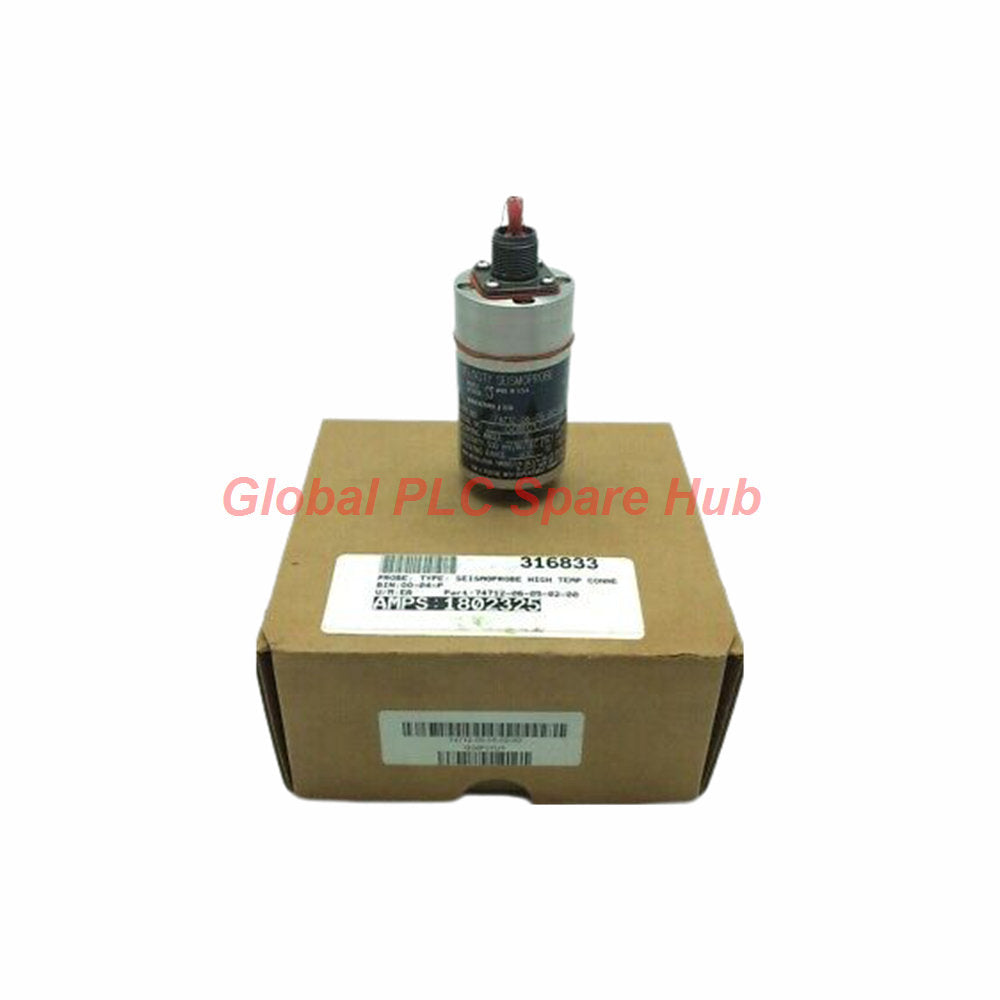

حالة التوريد: وحدة أصلية جديدة تمامًا وغير مستخدمة في عبوة المصنع
