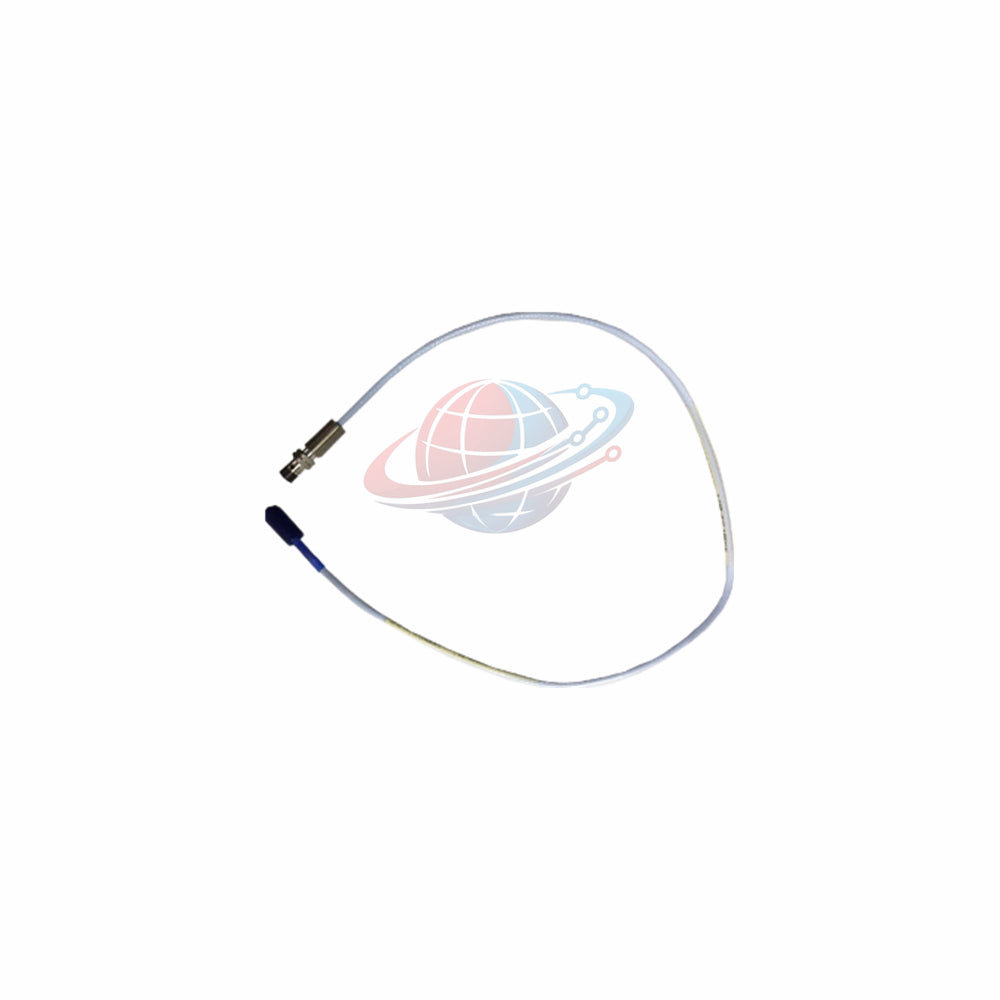

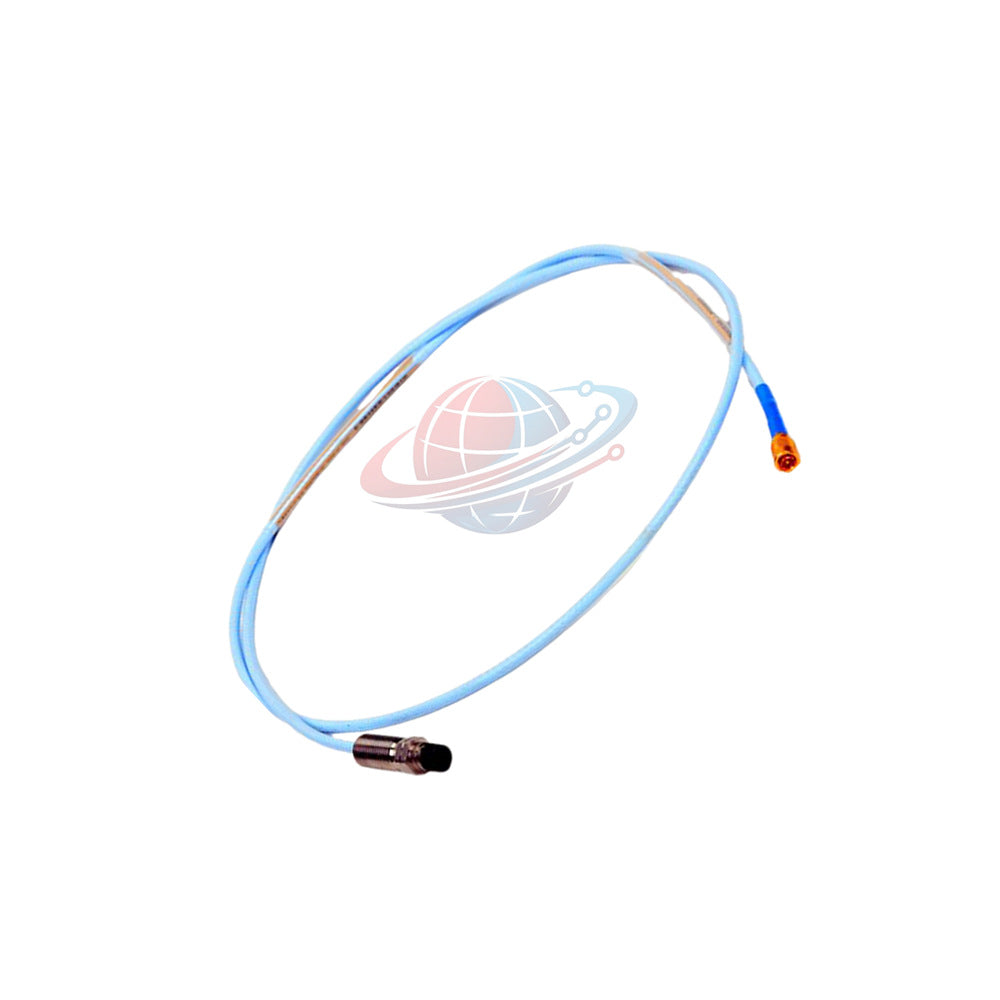

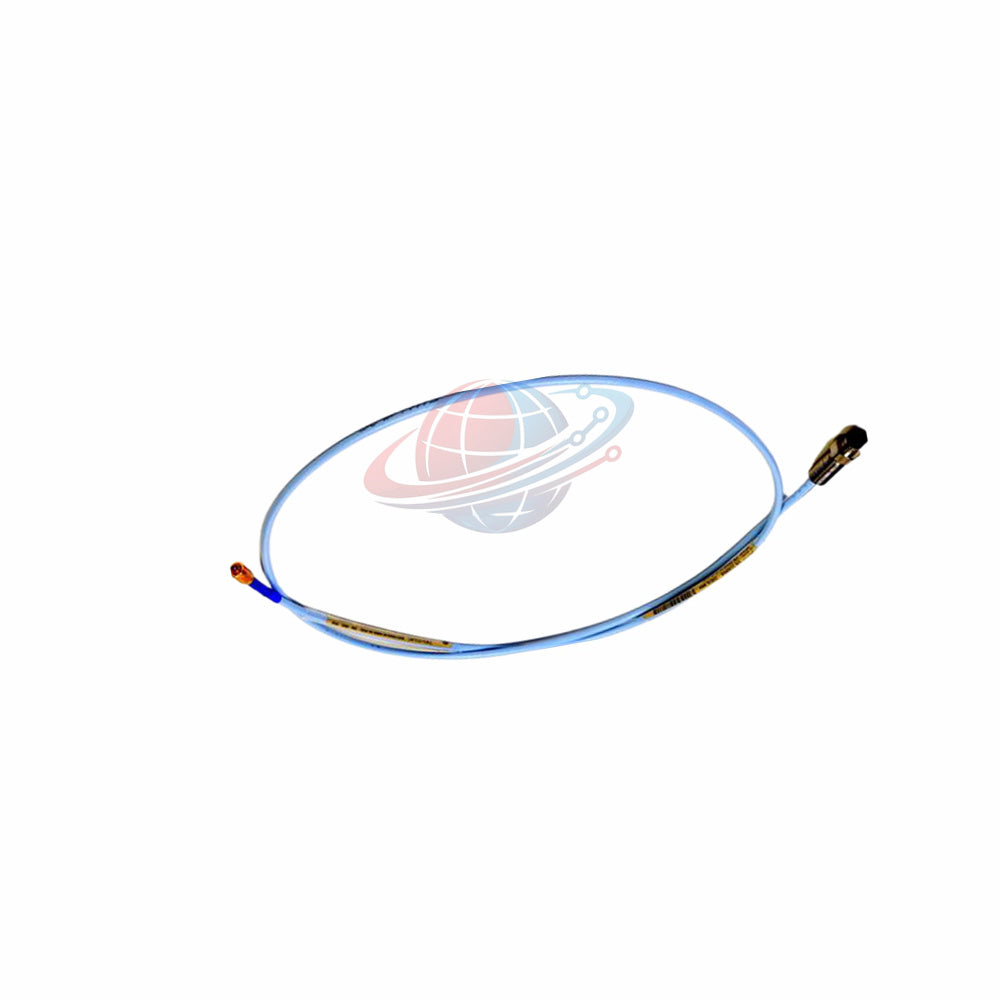

330106-05-30-10-02-CN حساس تقارب Bently Nevada 8mm مثبت بشكل عكسي
Manufacturer: Bently Nevada
Product No.: 330106-05-30-10-02-CN
Condition： متوفر بالمخزون
Product Type: مجس تثبيت معكوس
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
مقدمة المنتج ونظرة عامة على الهندسة
يتطلب أخصائيو صحة الآلات أجهزة دقيقة لقياسات الغلاف الداخلي. يمثل الطراز Bently Nevada 330106-05-30-10-02-CN قمة مجموعة محولات التركيب العكسي 8 مم من سلسلة 3300 XL. تم تصميم هذا المستشعر خصيصًا للتثبيتات التي تتطلب خيوط تثبيت داخلية، ويتتبع إزاحة العمود الديناميكية والثابتة بدقة. يؤكد Global PLC Spare HUB Review على السلامة الميكانيكية القوية لهذا المسبار داخل تجاويف الضاغط المضغوطة. تشير رؤى Global PLC Spare HUB إلى أن عمق تعشيق الخيط المناسب يمنع الربط الميكانيكي ويضمن إخراجًا دقيقًا للجهد الأساسي.
مصفوفة تفصيل التكوين
| قطاع الجزء | رمز التعريف | المواصفات الهندسية |
|---|---|---|
| رقم المنتج الأساسي | 330106 | مسبار تقارب 3300 XL 8 مم للتركيب العكسي |
| خيار الطول غير المسنن | 05 | تكوين طول غلاف غير مسنن مخصص |
| خيار الطول الإجمالي للغلاف | 30 | تخطيط طول إدخال متري محدد |
| خيار الطول الكلي | 10 | 1.0 متر (3.3 قدم) الطول الكهربائي الكلي |
| خيار الموصل | 02 | تخطيط موصل محوري صغير ClickLoc |
| خيار موافقة الوكالة | CN | خيار الامتثال التنظيمي الخاص بالبلد |
ملف المواصفات الفنية
| المعلمة الهندسية | المقياس الفني |
|---|---|
| العلامة التجارية | Bently Nevada |
| النموذج / رقم الجزء | 330106-05-30-10-02-CN |
| عائلة السلسلة | 3300 XL Series |
| مواصفات الخيط | خيط M10 x 1 مع أقصى تعشيق 15 مم |
| مادة الطرف والغلاف | طرف PPS مع غلاف من الفولاذ المقاوم للصدأ AISI 303/304 |
| مقاومة التيار المستمر | 7.59 ± 0.50 أوم (من المركز إلى الموصل الخارجي) |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) النطاق القياسي |
| حد قوة الشد | 330 نيوتن من الغلاف إلى السلك، 270 نيوتن من السلك إلى الموصل |
| تحمل الرطوبة | أقل من 3 بالمائة تغيير في ASF عند 93 بالمائة رطوبة |
تسلسل التركيب الميكانيكي والإعداد
- التحكم في تعشيق الخيط: قم بلف جسم المسبار M10 x 1 في الفتحة المتصاعدة، مع التأكد من أن طول التعشيق يبقى ضمن الحد الأقصى البالغ 15 مم لتجنب تشويه الغلاف.
- سلامة ختم الضغط: تحقق من أن الحلقة الدائرية Viton المدمجة تستقر بشكل صحيح في أخدودها قبل شدها للحفاظ على احتواء الضغط التفاضلي عبر حاجز الغلاف.
- إدارة انحناء الكابل: قم بتوجيه كابل FEP ثلاثي المحاور 75 أوم مع احترام عتبات الانحناء الدنيا، وتجنب الحواف المعدنية الحادة داخل أغلفة الآلات.
- أمان الموصل: قم بتوصيل الموصل المحوري المصغر ClickLoc بإحكام حتى يصدر صوت نقرة، مما يمنع الفتحات الكهربائية المتقطعة الناتجة عن اهتزاز المصنع عالي التردد.
التشغيل والصيانة والتشخيص
- التحقق الأولي من الفجوة: قم بقياس خرج المللي فولت الأولي باستخدام مقياس متعدد رقمي عالي المقاومة لتحديد مسافة الفجوة الدقيقة في الحالة الباردة قبل بدء تشغيل الوحدة.
- تحليل ضوضاء الإشارة: تحقق من وجود ارتفاعات غير طبيعية في جهد التيار المتردد يمكن أن تشير إلى اقتران كهرومغناطيسي من كابلات محرك التردد المتغير المجاورة.
- بروتوكول فحص الختم: افحص الحلقة الدائرية Viton بحثًا عن التصلب أو الشقوق الدقيقة أثناء فترات إيقاف التوربينات الرئيسية، خاصة إذا تعرضت بالقرب من عتبات درجة الحرارة.
- اختبار المقاومة: قم بإجراء فحوصات روتينية لمقاومة الحلقة للتأكد من أن قيمة الموصل من المركز إلى الخارج تظل قريبة من الخط الأساسي الاسمي 7.59 أوم.
التوافق والامتثال التنظيمي
- يتصل بسلاسة مع شاشات وموسعات Proximitor القياسية من Bently Nevada 3300 XL Series.
- مصمم للدمج في رفوف حماية الآلات المتوافقة مع API 670 المتخصصة.
- مجهز بعلامات موافقة الوكالة الخاصة بالبلد CN لمتطلبات الامتثال الإقليمية.
شروط التنفيذ والشحن والضمان
- يتضمن مستشعر 330106-05-30-10-02-CN واحدًا تم التحقق منه ومغلف بحماة الخيوط.
- معالجة سريعة للطلبات مع إتمام الإرسال في غضون 24 إلى 48 ساعة.
- خيارات النقل العالمي السريع متاحة عبر شركات الشحن الموثوقة FedEx و UPS و DHL.
- مدعوم بضمان تشغيل شامل لمدة 12 شهرًا يغطي عيوب التصنيع.
المعدات المستهدفة وسيناريوهات التطبيقات الصناعية
- مراقبة اهتزاز غلاف المحمل الداخلي في ضواغط الطرد المركزي متعددة المراحل.
- تتبع موضع الدفع المحوري داخل توربينات البخار الصناعية الثقيلة.
- تقييم السلوك الديناميكي للدوار على علب التروس الصناعية عالية السرعة.
- مراقبة مدار العمود على مضخات تغذية الغلايات عالية السعة.
الأسئلة المتكررة
لماذا يستخدم الطراز 330106-05-30-10-02-CN تكوين تركيب عكسي بدلاً من التصميم القياسي؟
تسمح بنية التركيب العكسي للمسبار بالتوصيل مباشرة عبر فتحة تثبيت داخلية داخل أغلفة الآلات، مما يجعله مثاليًا للمساحات الضيقة حيث لا يمكن تركيب صواميل الضبط الخارجية.
كيف أمنع تلف الحلقة الدائرية Viton أثناء التثبيت؟
ضع طبقة خفيفة من زيت الماكينة المتوافق على الحلقة الدائرية قبل الإدخال، وتجنب تدوير المسبار ذهابًا وإيابًا بشكل مفرط بمجرد ملامسة سطح الختم.
ما هي خطوات الصيانة التي يجب علي اتخاذها إذا واجه المسبار انقطاعًا مفاجئًا في الإشارة؟
افحص موصل ClickLoc بحثًا عن تسرب الزيت أو التوصيل الفضفاض. تحقق أيضًا من تأريض درع كابل التمديد للتأكد من أن الضوضاء الكهربائية عالية التردد لا تفسد حلقة الإشارة.
كيف أختار نموذج المسبار البديل المناسب لمنصة التوربين الخاصة بي؟
قم دائمًا بمطابقة سلسلة رقم الجزء الدقيقة من ملصق المستشعر القديم الخاص بك. انتبه جيدًا لخطوة الخيط وخيارات طول الغلاف ورموز الموصل لضمان قابلية التبادل الميكانيكي والكهربائي المباشر.
هل يمكن لهذا المستشعر العمل في البيئات البحرية عالية الرطوبة؟
نعم، يتميز المسبار بكابل FEP معزول متخصص وتصميم طرف محكم الغلق مصمم للحفاظ على أداء عامل القياس المستقر حتى في ظل ظروف الرطوبة النسبية 93 بالمائة.
