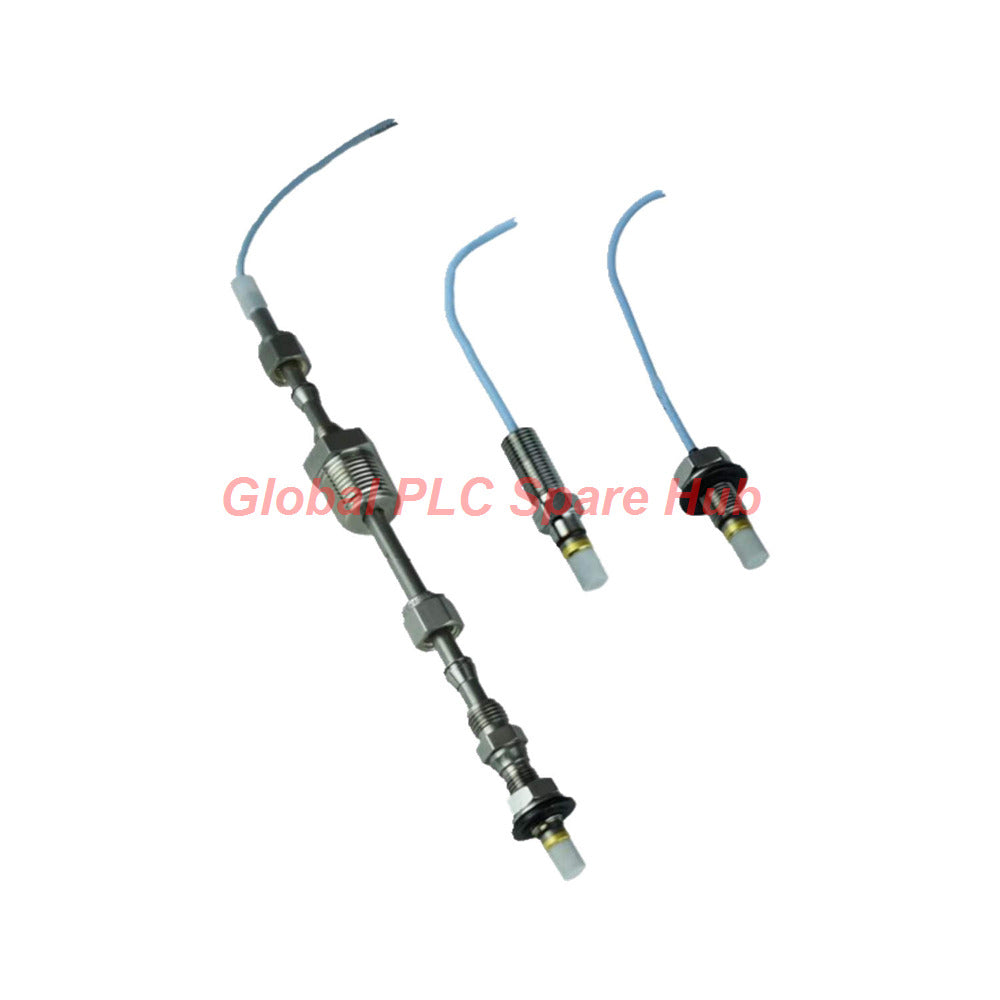

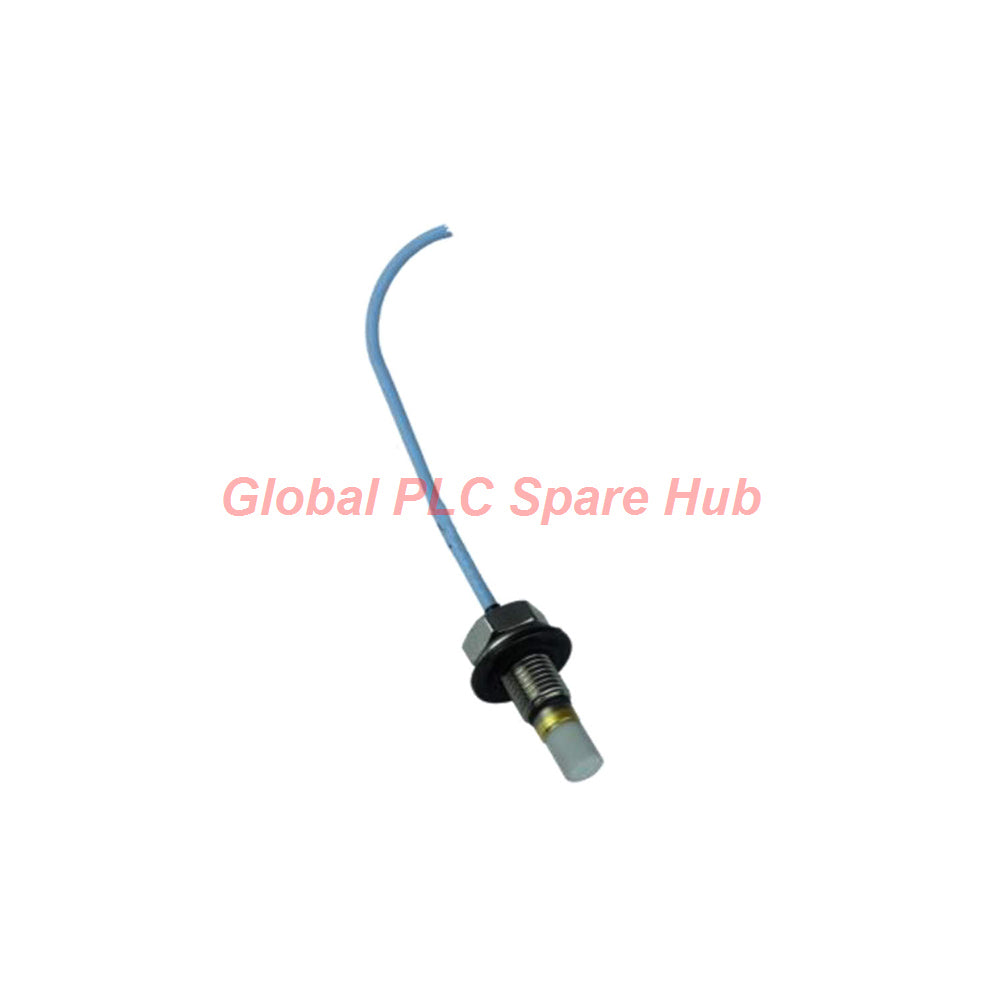

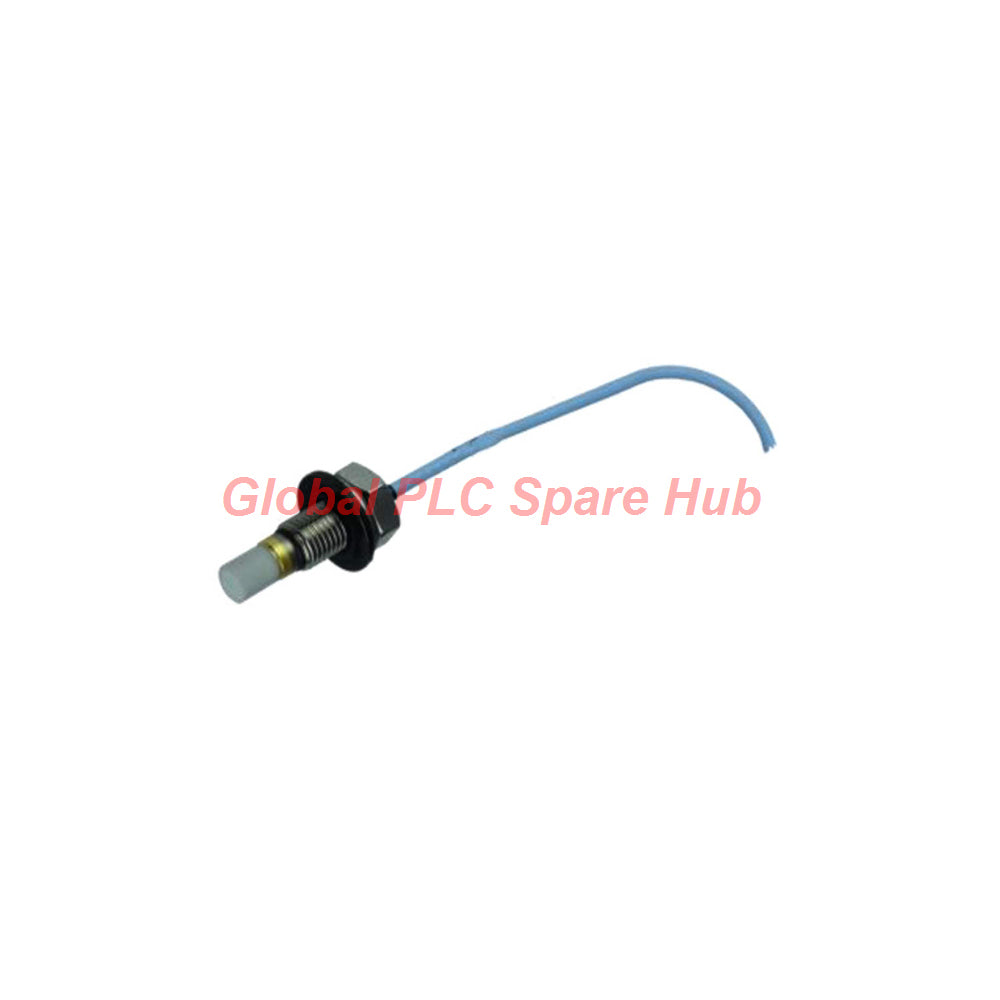

146054-08-50-00-00 مجس تقارب سيراميك بنتلـي نيفادا

نظرة عامة على بنية مسبار التقارب المغطى بالسيراميك Bently Nevada 146054-08-50-00-00 3300

يقوم مهندسو الأجهزة بتطبيق مسبار التقارب المغطى بالسيراميك 146054-08-50-00-00 في بيئات القياس الصناعية القاسية. يستخدم هذا التجميع الأصلي للمصنع رأسًا من سيراميك الألومينا لتحمل الوسائط الكاشطة وظروف درجات الحرارة العالية. تصمم Bently Nevada هذا المحول من السلسلة 3300 لمراقبة الاهتزاز والموضع بدقة في الآلات العدوانية.

تحليل التكوين وتسلسل اللاحقات

المواصفات الكهربائية والميكانيكية للأداء

• نطاق القياس الخطي: 1.52 مم (60 ميل) يمتد من 0.25 إلى 1.78 مم (10 إلى 70 ميل) (-4 إلى -16 Vdc)
• عامل المقياس الإضافي (ISF): 7.87 فولت/مم (200 ميللي فولت/ميل) خرج اسمي لأنظمة 5 أمتار القياسية
• المقاومة الاسمية للتيار المستمر: 8.73 ± 0.70 أوم قياسًا من الموصل المركزي إلى الموصل الخارجي
• الحد الأقصى لطول تعشيق الخيط: 0.563 بوصة مع خيط هيكل المسبار 3/8-24 UNF
• تصنيف إحكام الضغط: مصنف لإحكام بيئات ضغط النيتروجين 34 بار (500 رطل لكل بوصة مربعة)
• درجة حرارة التشغيل والتخزين: -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت) حدود حرارية للمسبار

تصنيفات درجة حرارة الأجواء المتفجرة

• لـ EPL Ga و Gc (نطاق المسبار المحيط): الفئة T1 تغطي -55 درجة مئوية إلى +232 درجة مئوية؛ T2 تغطي -55 درجة مئوية إلى +177 درجة مئوية؛ T3 تغطي -55 درجة مئوية إلى +120 درجة مئوية؛ T4 تغطي -55 درجة مئوية إلى +80 درجة مئوية؛ T5 تغطي -55 درجة مئوية إلى +40 درجة مئوية
• لـ EPL Dc (تصنيفات الغبار): T280 درجة مئوية عند Ta -55 درجة مئوية إلى +232 درجة مئوية؛ T225 درجة مئوية عند Ta -55 درجة مئوية إلى +177 درجة مئوية؛ T170 درجة مئوية عند Ta -55 درجة مئوية إلى +120 درجة مئوية؛ T130 درجة مئوية عند Ta -55 درجة مئوية إلى +80 درجة مئوية؛ T105 درجة مئوية عند Ta -55 درجة مئوية إلى +100 درجة مئوية؛ T90 درجة مئوية عند Ta -55 درجة مئوية إلى +40 درجة مئوية

شروط اللوجستيات والضمان

نقوم بتوريد وحدات جديدة تمامًا وأصلية من المصنع بنسبة 100% معبأة بشكل آمن. يتم إرسال الطلبات في غضون 24 إلى 48 ساعة عبر شبكات البريد السريع العالمية المتميزة بما في ذلك FedEx و UPS و DHL. يتضمن كل عملية شراء ضمان مصنع شامل لمدة 12 شهرًا.

الآلات المستهدفة، وسيناريوهات التطبيق، والتشخيص

يقوم مشغلو المصانع بنشر المسبار المغطى بالسيراميك 146054-08-50-00-00 في مضخات الوحل ذات درجة الحرارة العالية، وطواحين الخبث، ومفاعلات المواد الكيميائية الثقيلة حيث تتعرض رؤوس المسبار البوليمرية القياسية للتآكل الكيميائي أو التدهور الحراري. يقاوم رأس سيراميك الألومينا الهجوم الكيميائي العدواني بينما يتتبع اهتزاز العمود. تعالج أنظمة المراقبة هذه التقلبات الجهدية عالية الدقة للكشف عن عدم الاتزان الميكانيكي، وتجويف السوائل، وتآكل المحامل في ظل ظروف صناعية قاسية.

رؤى Global PLC Spare HUB وخبرة الهندسة الميدانية

يلاحظ مهندسو الأجهزة بشكل متكرر تدهور الإشارة عندما يتم إقران مجسات 5 أمتار عن طريق الخطأ مع مستشعرات التقارب القياسية بطول متر واحد بسبب عدم تطابق ضبط السعة. على سبيل المثال، حل مصنع لمعالجة المعادن قراءات اهتزاز غير منتظمة على محرض الوحل ذي درجة الحرارة العالية عن طريق التحقق من أن المسبار بطول 5 أمتار يتطابق مع تكوين proximitor متطابق بطول 5 أمتار. يوصي المهندسون بالتحقق من عمق تعشيق الخيط بعناية أثناء التثبيت لمنع وصول خيوط 3/8-24 UNF إلى القاع داخل فتحات التثبيت المقيدة.

أسئلة مكررة

س: ما الفائدة التشغيلية التي يوفرها رأس سيراميك الألومينا مقارنة برؤوس بولي فينيل سلفون القياسية؟

ج: توفر مادة سيراميك الألومينا مقاومة فائقة للوحل الكاشط، والتآكل الكيميائي العالي، ودرجات حرارة التشغيل المرتفعة حتى +232 درجة مئوية في مناطق الغلاف الجوي للغاز.

س: لماذا يجب توصيل نسخة المسبار بطول 5 أمتار هذه حصريًا بمستشعر proximitor بطول 5 أمتار؟

ج: يتم معايرة سعة النظام بدقة لطول كهربائي ثابت يبلغ 5 أمتار؛ يؤدي خلط أطوال الكابلات إلى تغيير المقاومة الكلية للدائرة وإبطال تحجيم جهد الخرج.

س: كيف يحافظ إحكام الضغط على سلامته تحت تطبيقات الغاز عالية الضغط؟

ج: يتحمل الختم المصنعي ما يصل إلى 34 بار (500 رطل لكل بوصة مربعة) من ضغط النيتروجين، على الرغم من توفر تعديلات مخصصة لمتطلبات الاحتواء عالية الضغط القصوى.

س: ما هي الاحتياطات التي يجب أن يتخذها الفنيون عند تركيب أسلاك المسبار غير المدرعة في قنوات ضيقة؟

ج: يجب على الفنيين توجيه الكابل المحوري بعيدًا عن الحواف المعدنية الحادة وخطوط الطاقة عالية الجهد لمنع التآكل الميكانيكي واقتران الضوضاء الكهرومغناطيسية.

س: ما هي المعايير الأساسية عند اختيار مجسات السيراميك البديلة للعمليات القاسية؟

ج: يجب على المشترين التحقق من حجم الخيط الدقيق، وخيار طول الهيكل، ولاحقة الطول الكلي - مثل تكوين -08-50 - لتتوافق مع الخلوصات الميكانيكية وخطوط الأساس للمعايرة الموجودة.
