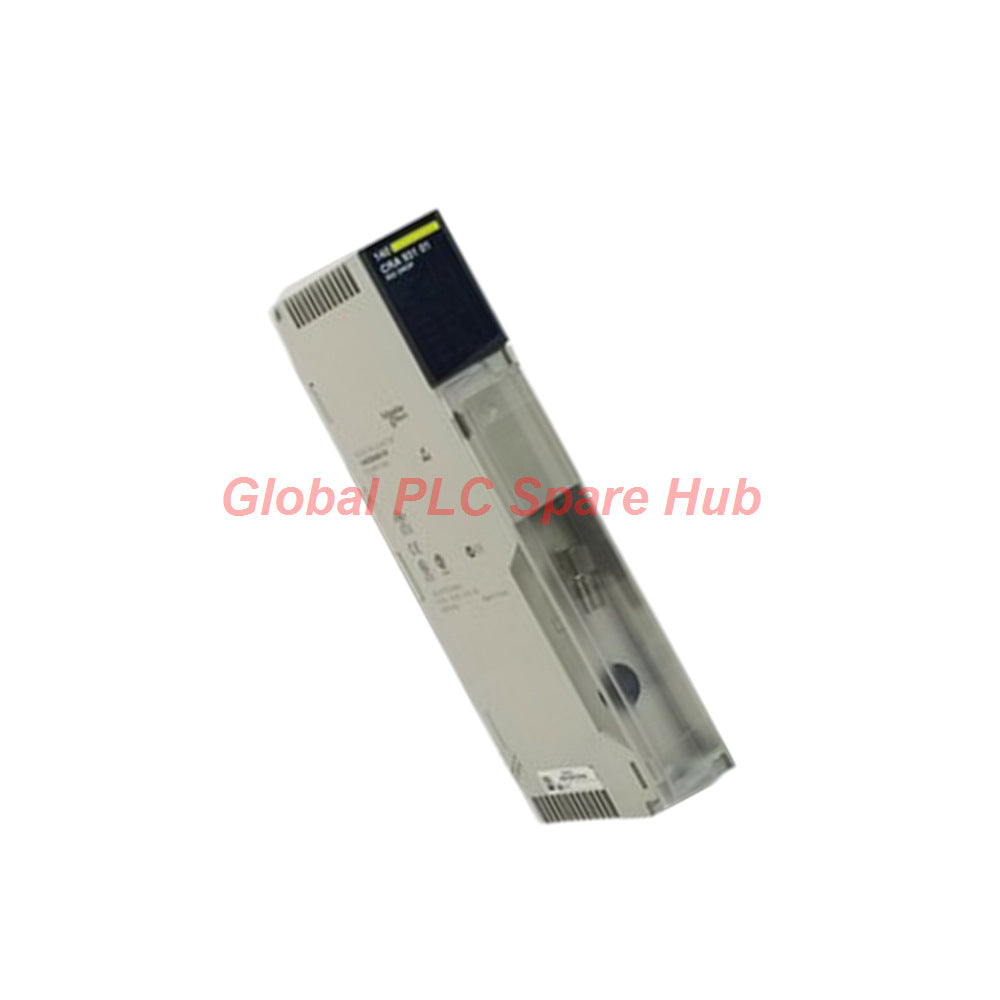

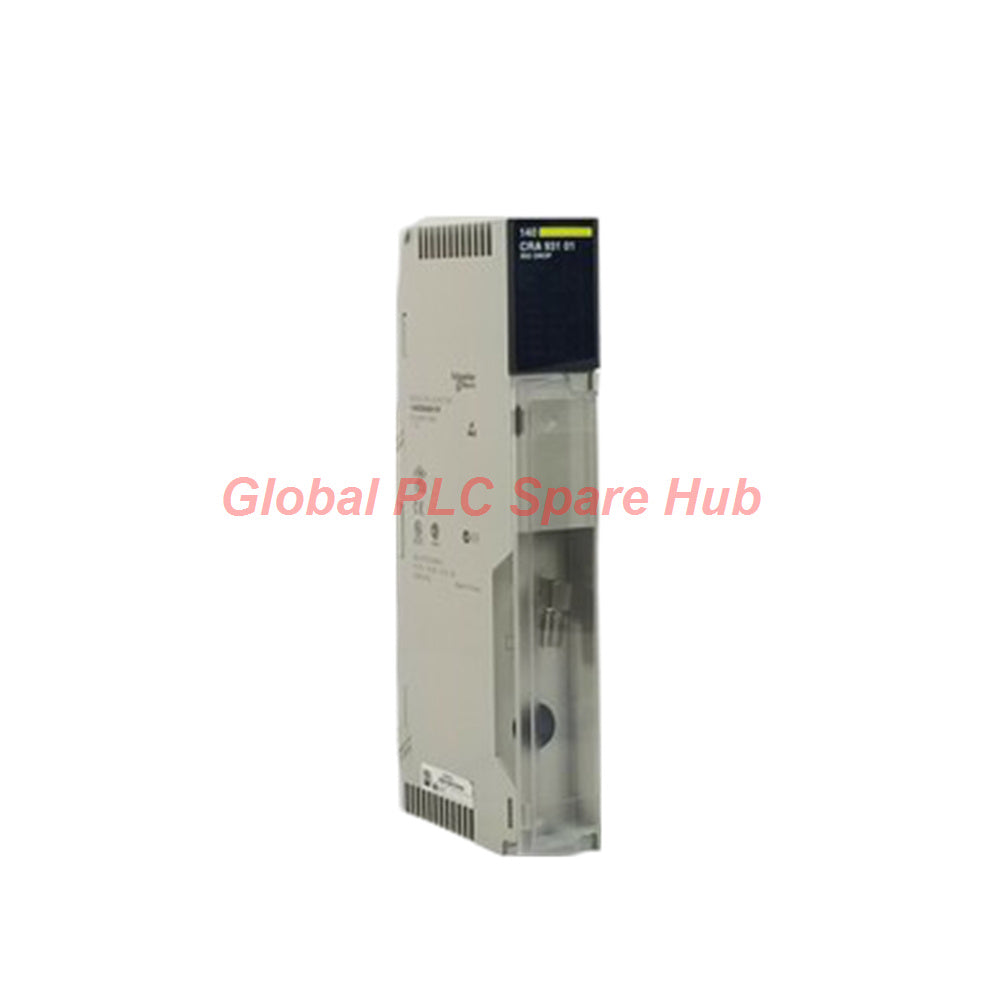

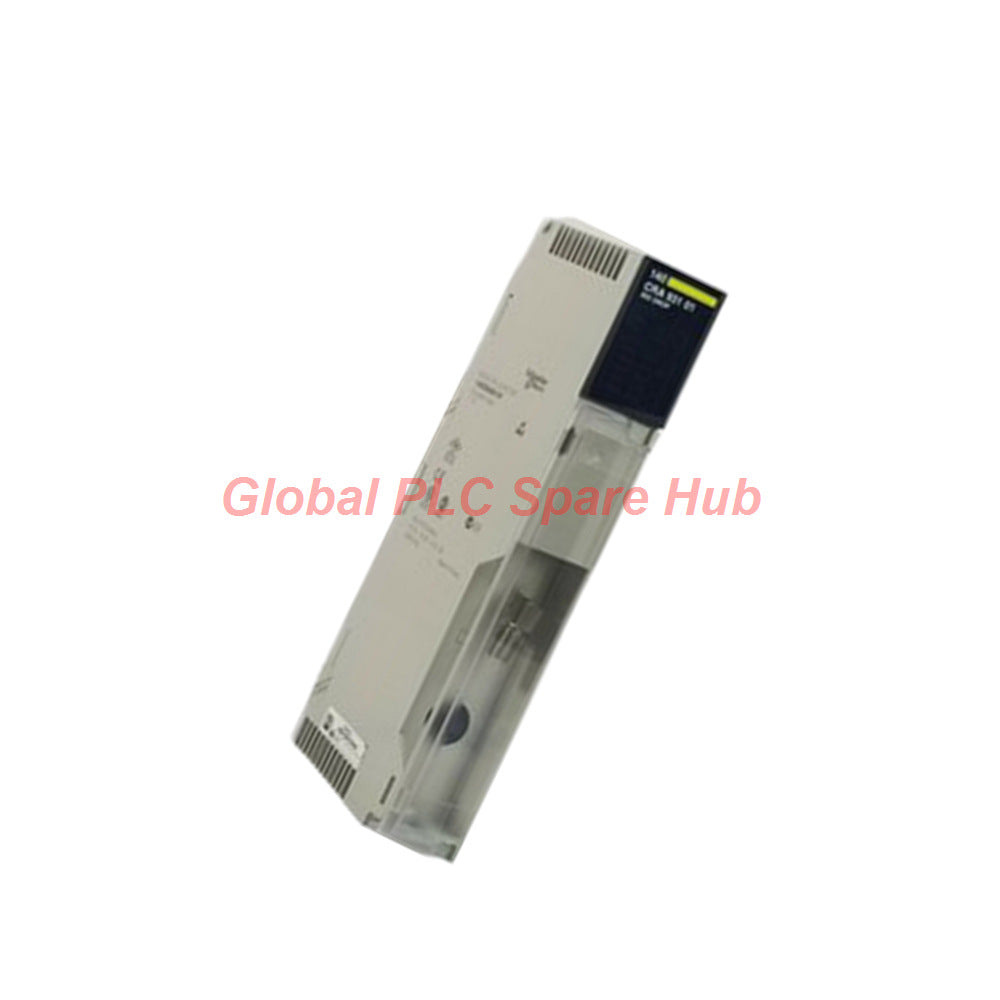

Schneider Electric 140CRA93101 محول هبوط Modicon Quantum RIO

نظرة عامة على منتج شنايدر إلكتريك 140CRA93101

يعمل شنايدر إلكتريك 140CRA93101 كمحول إسقاط إدخال/إخراج عن بعد (RIO) عالي الأداء.

يدير هذا المحول S908 أحادي القناة اتصالاً موثوقًا به بين قطرات الإدخال/الإخراج عن بعد واللوحة الخلفية لوحدة التحكم الرئيسية.

ينتمي إلى سلسلة Modicon Quantum الموثوقة لمنصات التشغيل الآلي.

توفر الوحدة توجيهًا قويًا للبيانات المحددة عبر تصميمات شبكة البنية التحتية المحورية المادية.

تحافظ على تزامن النظام الصارم وسلامة الشبكة المعمارية العالية.

رؤية Global PLC Spare HUB

يمثل شنايدر إلكتريك 140CRA93101 أصلاً حاسمًا للاتصالات الصناعية المحددة.

تعتمد العديد من محطات المعالجة الثقيلة على بنية ناقل S908 لمناعتها الفائقة ضد الضوضاء لمسافات طويلة.

يعمل تصميم موصل F الفردي على تبسيط قطرات الإسقاط دون إضافة تعقيد في أسلاك النظام.

يتوافق تمامًا مع وسائط الكابل المحوري الميدانية المتينة.

يؤكد مراجعتنا الهندسية أن هذه الوحدة توفر زمن انتقال منخفضًا للغاية في ظل ظروف التداخل الكهربائي العالي.

تظل مكونًا موثوقًا به للغاية لتوسيع تخطيطات الشبكة القديمة بسلاسة.

المواصفات الفنية

• الماركة: شنايدر إلكتريك
• رقم الموديل: 140CRA93101
• سلسلة المنتجات: Modicon Quantum
• الاسم المختصر للجهاز: CRA
• نوع المنتج: وحدة محول إسقاط RIO
• التوصيل الكهربائي: 1 موصل أنثى F، نمط الكوع
• توافق الشبكة: تصميمات شبكة S908 RIO أحادية الكابل
• استجابة التردد: سرعة إرسال 1.544 ميجابت/ثانية عبر ناقل S908
• دقة الإشارة: اتصال بروتوكول محدد مع تحديث البيانات الدوري الثابت
• نطاق درجة الحرارة: من 0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) حدود بيئة التشغيل
• التسامح البيئي: رطوبة نسبية 95% مع حماية قوية ضد الرطوبة غير المكثفة
• مقاومة التداخل: حماية كهرومغناطيسية من الدرجة الصناعية الثقيلة ضد ارتفاعات الجهد
• أبعاد العبوة: 1.81 بوصة × 6.38 بوصة × 12.28 بوصة
• الوزن الإجمالي للعبوة: 18.02 أوقية (511.0 جرام)

توافق المعدات المستهدفة

يتكامل هذا المكون المادي مباشرة في تكوينات التشغيل الآلي الصناعي التالية:

• اللوحات الخلفية لوحدات التحكم القياسية Modicon Quantum بما في ذلك طرازات 140XBPxxx
• شبكات S908 I/O عن بعد المادية باستخدام وصلات ومقسمات محورية صناعية
• تجهيزات العمليات التي تعمل ببرنامج برمجة EcoStruxure Control Expert المتخصص
• التكوينات القديمة التي تستخدم برنامج التحكم الأصلي Concept

دليل التثبيت

• افصل كل الطاقة الرئيسية للحامل قبل إدخال الوحدة في فتحتها.
• ادفع الوحدة بسلاسة في الموضع المخصص لها على اللوحة الخلفية Modicon Quantum.
• أحكم ربط مسامير التثبيت العلوية والسفلية لإنشاء اتصال أرضي بأمان.
• قم بتوصيل موصل الكابل المحوري من النوع F بزاوية إلى خط إسقاط الشبكة المحلية.
• قم بتكوين مفاتيح العناوين الدوارة الصحيحة قبل استعادة طاقة الإدخال.

قدرات التشغيل والصيانة والتشخيص

• تُظهر مؤشرات LED الأمامية الواضحة حالة الأجهزة وحالة حركة مرور الشبكة على الفور.
• يؤكد مؤشر "جاهز" على التنفيذ الناجح لاختبارات التشخيص الذاتي الداخلية.
• يحذر مؤشر "خطأ الاتصال" موظفي التشغيل من فقدان الإشارة أو خطوط الكابلات المكسورة.
• يرسل النظام الداخلي رموز أعطال محددة مباشرة إلى ذاكرة التخزين المؤقت لتشخيص المعالج المركزي.
• يسمح تصميم اللوحة الأمامية المتين بإجراء عمليات فحص مادية سريعة خلال فترات الصيانة الروتينية.

سيناريوهات التطبيق النموذجية

• مرافق توليد الطاقة التي تتطلب جمع بيانات ميدانية عن بعد متزامنة للغاية.
• مرافق معالجة المياه الموزعة عبر مناطق جغرافية بلدية واسعة.
• عمليات ضخ أنابيب النفط والبتروكيماويات التي تتطلب قطرات محورية لمسافات طويلة.
• المصانع الكيميائية التي تتطلب مناعة قصوى ضد التداخل الكهرومغناطيسي عالي الجهد الموضعي.

معلومات الشهادة

• تحمل علامة CE للامتثال الكامل للوائح السوق الأوروبية الحالية.
• معتمدة من UL لتلبية إرشادات التشغيل الصناعية الصارمة للسلامة في جميع أنحاء أمريكا الشمالية.
• معتمدة من CSA للنشر الآمن للتطبيقات داخل بيئات التصنيع الصناعي الثقيلة.

الشروط التجارية واللوجستية

• ضمان الشحن: يتم شحن كل طلب تم التحقق منه بسرعة في غضون 24 إلى 48 ساعة.
• الخدمات اللوجستية السريعة: نحن نقدم نقلًا عالميًا سريعًا وموثوقًا به عبر FedEx و UPS و DHL.
• تغطية الضمان: يشمل هذا المنتج سياسة ضمان شاملة موثوقة لمدة 12 شهرًا.

قائمة فحص التعبئة

• وحدة شنايدر إلكتريك 140CRA93101 جديدة تمامًا
• عبوة مصنع صناعية واقية آمنة
• وثائق دليل المرجع الفني الأساسية

دليل الشراء

• حلل طوبولوجيا شبكتك الحالية لضمان متطلبات التوافق أحادي القناة.
• سجل تكوينات عنوان المفتاح الدوار الدقيقة من وحدتك القديمة قبل الاستبدال.
• تحقق من أن خطوطك المحورية الميدانية تستخدم واجهات موصل F-type متطابقة.
• ابحث عن موضع فتحة واحدة مفتوحة على حامل اللوحة الخلفية للإسقاط عن بعد المستهدف.

الأسئلة المتداولة (FAQ)

السؤال: هل يمكنني نشر هذه الوحدة المادية داخل تخطيط شبكة RIO للكابلات الزائدة عن الحاجة؟

الإجابة: لا، يتميز هذا النموذج بموصل F واحد مصمم فقط لتخطيطات S908 غير الزائدة عن الحاجة.

السؤال: ما هي المشكلة التي تتسبب في وميض مؤشر خطأ الاتصال باللون الأحمر الثابت فور التثبيت؟

الإجابة: تشير هذه الأعراض عادةً إلى إعدادات مفتاح العنوان الدوار غير الصحيحة أو اتصالات خطوط الكابلات المحورية الخاطئة.

السؤال: كيف يجب على موظفي الصيانة تنظيف الموصل المحوري إذا انخفض أداء الاتصال؟

الإجابة: استخدم مذيب منظف التلامس الإلكتروني المعتمد ومسحات خالية من الوبر النظيف بينما يكون النظام غير متصل بالإنترنت.

السؤال: هل تتطلب وحدة الإسقاط هذه أي تنزيلات برامج تكوين منفصلة أو برامج تشغيل تابعة لجهات خارجية؟

الإجابة: لا، يتعرف برنامج التشغيل الآلي الرئيسي تلقائيًا على وحدة الإسقاط بعد تكوين العنوان.
