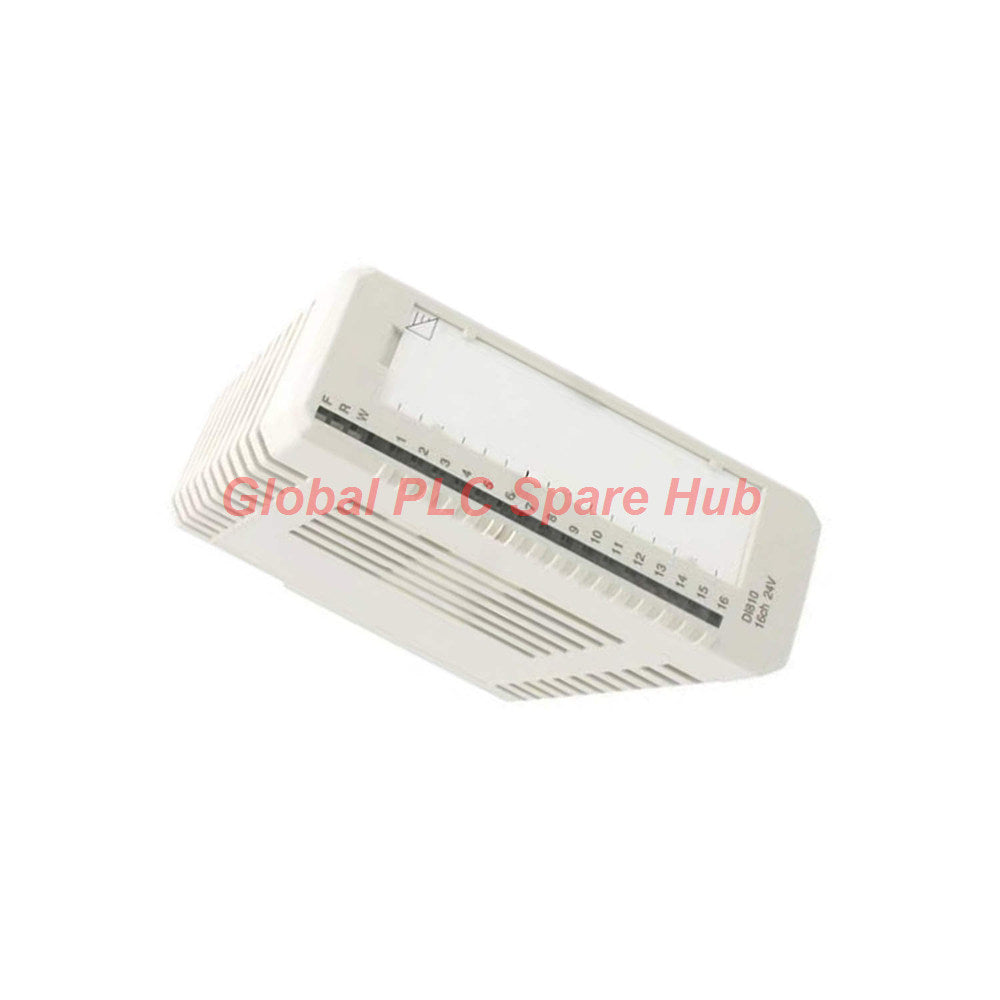

وحدة الإدخال الرقمي DI810 ABB S800 | وحدة تحكم 16 قناة
Manufacturer: ABB
Product No.: DI810
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال الرقمي
Product Origin: SE
Payment: T/T, Western Union
Weight: 0g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج ونظرة هندسية
يعمل ABB DI810 كوحدة إدخال رقمي عالية الكثافة مصممة لهندسة S800 I/O القوية. وهي تعالج ستة عشر قناة غاطسة بجهد 24 فولت تيار مستمر مقسمة إلى مجموعتين معزولتين بشكل فردي، مكتملة بمدخلات مزدوجة لمراقبة جهد المعالجة.
رؤية Global PLC Spare HUB: عند هندسة أنظمة التحكم عالية التوفر باستخدام وحدة DI810، قم بتكوين أوقات التصفية الرقمية القابلة للتحديد (من 2 مللي ثانية إلى 16 مللي ثانية) وفقًا لخصائص ضوضاء المجال. يمنع تعيين معلمات التصفية المناسبة التقلبات العابرة في الخط من توليد تغييرات حالة خاطئة في حلقات المستشعر الصناعي.
مصفوفة المواصفات الفنية
| معلمة النظام | المواصفات الهندسية |
|---|---|
| المصنع والسلسلة | منصة ABB S800 I/O |
| تسمية النموذج | DI810 (رقم المقالة: 3BSE008508R1) |
| فئة الوحدة | وحدة الإدخال الرقمي |
| تكوين القناة | 16 قناة (غاطسة للتيار، مجموعتان معزولتان من 8) |
| منطق جهد الإدخال | الحالة "0": -30 إلى +5 فولت؛ الحالة "1": 15 إلى 30 فولت تيار مستمر |
| سحب التيار والمعاوقة | 6 مللي أمبير عند 24 فولت؛ معاوقة الإدخال 3.5 كيلو أوم |
| التصفية القابلة للتحديد | أوقات التصفية القابلة للتكوين: 2، 4، 8، أو 16 مللي ثانية |
| الوصول الأقصى للمجال | مسافة توصيل الإشارة تصل إلى 600 متر |
التوافق الميكانيكي ومصفوفة MTU
- البصمة المادية: غلاف S800 مدمج قياسي (عرض 45 مم).
- الوحدات الأساسية المتوافقة: متوافقة مع وحدات الإنهاء بما في ذلك TU810، TU812، TU814، TU818، TU830، TU833، TU838، و TU850.
- التأشير الميكانيكي: مُكوّن في المصنع برمز تأشير AA.
- حماية الغلاف: مبني وفقًا لمعايير IP20 مع حماية من التآكل G3.
قدرات التشخيص المضمنة
- مراقبة الجهد: تتبع مخصص لجهد المعالجة لكل مجموعة من مجموعتي القنوات المعزولتين.
- مؤشر الحالة: تعرض مؤشرات LED الموجودة على اللوحة الأمامية F (خطأ)، R (تشغيل)، W (تحذير)، وحالات القناة الفردية (1-16).
- إعداد تقارير الناقل: يتم إرسال إشارات فشل جهد المجموعة مباشرة عبر بنية ModuleBus.
- قمع العابرات: حواجز عزل بصري مدمجة ومكونات حماية EMC على كل خط.
الامتثال البيئي والشهادات
- درجة حرارة التشغيل: من 0 درجة مئوية إلى +55 درجة مئوية (+32 درجة فهرنهايت إلى +131 درجة فهرنهايت).
- التصنيفات الخطرة: معتمدة من C1 Div 2 cULus، C1 Zone 2 cULus، و ATEX Zone 2.
- الموافقات البحرية: معتمدة من ABS، BV، DNV، و LR للاستخدام البحري.
- التوجيهات: متوافقة مع إرشادات CE، RoHS، و WEEE.
الإنجاز، اللوجستيات والضمان
- محتويات العبوة: وحدة أجهزة ABB DI810 مختومة من المصنع مع موصلات توصيل.
- مقدمو الشحن: إرسال آمن في جميع أنحاء العالم عبر FedEx، UPS، و DHL.
- جدول المعالجة: إنجاز سريع في غضون 24-48 ساعة من تأكيد الشراء.
- تأكيد الحماية: مدعوم بضمان كامل لمدة 12 شهرًا من Global PLC Spare HUB.
التطبيقات الصناعية النموذجية
- مراقبة الحالة المنفصلة لخطوط نقل التصنيع الآلي.
- جمع التشابك الرقمي في محطات ضخ النفط والغاز.
- جمع إشارة نظام إيقاف التشغيل في حالات الطوارئ في المصانع الكيميائية.
- مراقبة تلامس نظام مساعدة توربينات محطات الطاقة.
الأسئلة المتداولة
س: كيف تعمل وظيفة العزل الجماعي في وحدة DI810؟
تنقسم القنوات الـ 16 إلى مجموعتين مستقلتين من ثماني قنوات. تتميز كل مجموعة بخط مراقبة جهد معزول خاص بها، مما يمنع حلقات الأرض بين شرائح الطاقة المنفصلة.
س: ماذا يحدث إذا انخفض جهد الإمداد بالعملية في إحدى مجموعات DI810؟
تكتشف الوحدة على الفور الفقد من خلال دائرة مراقبة المجموعة الخاصة بها وتبث رمز خطأ قناة عبر ModuleBus لتنبيه وحدة التحكم الرئيسية.
س: هل يمكنني استخدام وحدات أساسية قديمة عند استبدال وحدة DI810 في رف موجود؟
نعم، طالما أنك تطابق رمز المفتاح AA المعين وتستخدم وحدات MTU متوافقة مثل TU810V1 أو TU830 المثبتة بالفعل في لوحتك.
س: ما هي معايير الشراء التي يجب أن يتبعها الفنيون عند اختيار وحدات S800 البديلة؟
تحقق دائمًا من رقم الكتالوج الدقيق الخاص بك، وتحقق من لاحقة مراجعة الأجهزة، وتأكد من أن اللوحة الخلفية MTU تدعم نوع جهد القناة المحدد.
س: لماذا يقوم المهندس بضبط أوقات التصفية الرقمية على قنوات إدخال DI810؟
يساعد تمديد أوقات التصفية من 2 مللي ثانية إلى 16 مللي ثانية على قمع الضوضاء الكهربائية عالية التردد التي تلتقطها كابلات الحقل الطويلة قبل أن تسجل كتغيير خاطئ في الإدخال.
