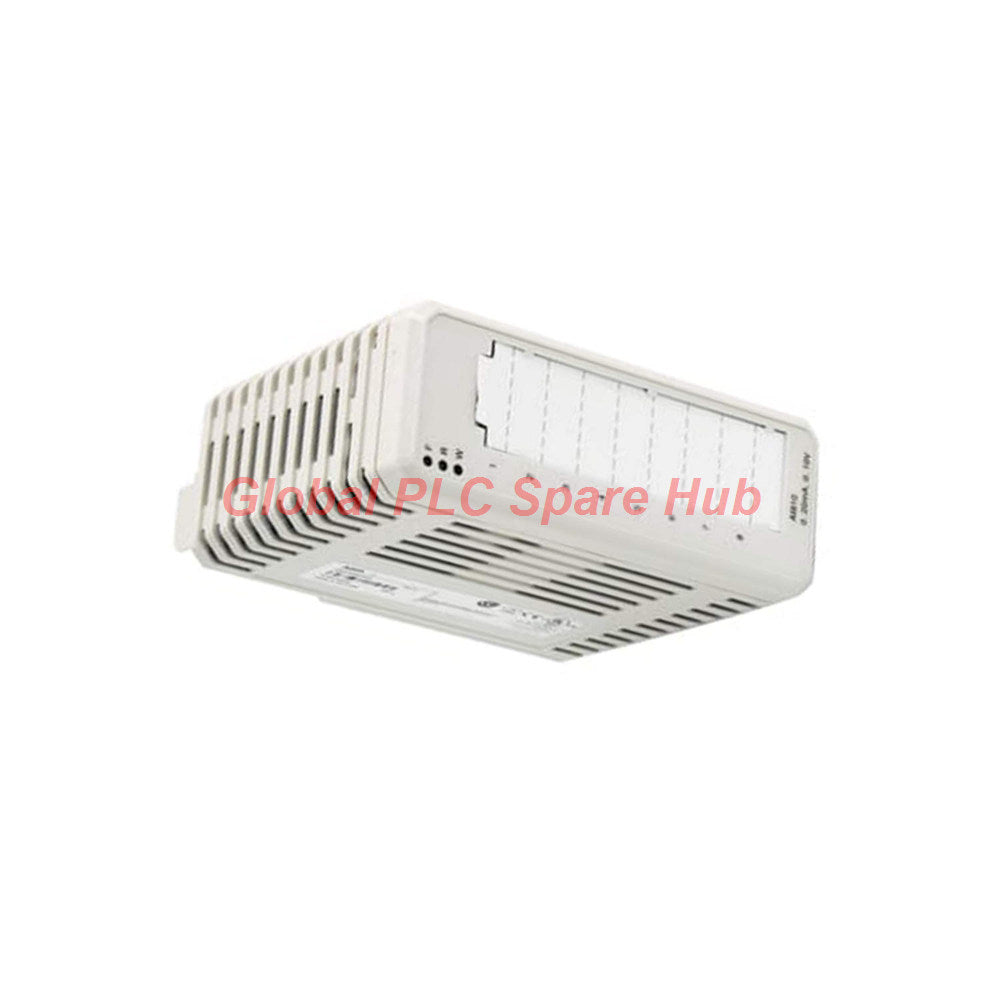

AO810 AO810V2 3BSE038415R1 ABB S800 I/O وحدة إخراج تماثلية 8 قنوات

نظرة عامة على وحدة الإخراج التناظري AO810 AO810V2 3BSE038415R1 ABB S800 I/O

تُعد وحدة ABB AO810 (المنتج رقم 3BSE038415R1) وحدة إخراج تناظري أحادي القطب ذات 8 قنوات، تنتمي إلى بنية S800 I/O. تقوم هذه الوحدة بتحويل قيم المتحكم الرقمية إلى إشارات تيار من 0-20 مللي أمبير أو 4-20 مللي أمبير لتشغيل المشغلات الميدانية. تُقرأ بيانات النقل التسلسلي إلى محولات D/A الداخلية باستمرار ويتم التحقق منها لضمان سلامة إشارة الخرج. تضمن وظيفة ضبط سرعة الخرج/وضع الخرج (OSP) المدمجة توجيه حلقات العملية إلى حالات أمان مسبقة التحديد عند فقدان الاتصال.

المواصفات الفنية

• العلامة التجارية والسلسلة: ABB S800 I/O
• النموذج ورمز المنتج: AO810 / AO810V2 (رقم الجزء: 3BSE038415R1)
• عدد القنوات ونوع الإشارة: 8 قنوات تيار أحادية القطب، 0-20 مللي أمبير، 4-20 مللي أمبير
• الدقة الرقمية: تحويل عالي الدقة 14 بت
• الحمل المسموح به للخرج: ≤ 500 أوم (وضع تغذية L1+)؛ 250-850 أوم (وضع تغذية L2+)
• وقت الاستجابة الديناميكي: دورة تحديث ≤ 2 مللي ثانية؛ وقت صعود 0.35 مللي ثانية عند حمل 500 أوم
• دقة التحويل والانجراف: خطأ أقصى 0.1% (0-500 أوم)؛ انجراف درجة الحرارة 30 جزءًا في المليون/درجة مئوية نموذجيًا، 60 جزءًا في المليون/درجة مئوية كحد أقصى
• حماية العزل: عزل مجموعي عن الأرض بعزل مصنّف 50 فولت واختبار تحمل عازل 500 فولت تيار متردد
• تبديد الطاقة والطلب الحالي: تبديد 2.3 وات؛ 70 مللي أمبير عند +5 فولت تيار مستمر Modulebus؛ طلب 245 مللي أمبير خارجي +24 فولت تيار مستمر
• دوائر حماية المجال: خرج محدود للتيار ومقاوم للقصور ذاتي إلى ZP أو +24 فولت تيار مستمر

المعدات المستهدفة وسيناريوهات التطبيق

وحدة الإخراج التناظري AO810 مُحددة للتحكم الدقيق في الحلقات المغلقة عبر الصناعات العملية الحيوية، بما في ذلك:

• تشغيل صمامات التحكم: تعديل المواضع الهوائية 4-20 مللي أمبير وصمامات التحكم في التدفق المتغيرة في مصافي الكيماويات ومحطات الطاقة.
• محركات التردد المتغير (VFDs): توفير إشارات تيار مرجعي سلسة للسرعة لمحركات الطاقة العالية ووحدات المضخات.
• ضوابط المخمد والموضع: تنظيم تدفق الهواء ومخمدات العادم في أنظمة التدفئة والتهوية وتكييف الهواء الصناعية وأنظمة احتراق الغلايات.
• حلقات العملية الآمنة من الفشل: استخدام قيم احتياطية لـ OSP تم تكوينها مسبقًا بالأجهزة لوضع الأجهزة الميدانية بأمان أثناء دورات إعادة تشغيل المتحكم.

دليل التثبيت

قم بمحاذاة رمز المفتاح AE على وحدة AO810 مع وحدة إنهاء الوحدة المستهدفة قبل الإدخال. اضغط على الغلاف بشكل عمودي على MTU حتى تستقر الأقفال الميكانيكية في موضعها. تحقق من توصيلات تزويد الطاقة الخارجية +24 فولت تيار مستمر عبر أطراف L1+ أو L2+ وفقًا لمتطلبات مقاومة الحلقة المستهدفة. حافظ على أطوال كبلات المجال الكلية أقل من 600 متر (656 ياردة). تأكد من وجود تهوية هوائية عمودية حرة للخزانة عندما تتجاوز درجات الحرارة المحيطة 40 درجة مئوية في تركيبات MTU المدمجة.

إمكانيات التشخيص المتقدمة

تُنفذ التشخيصات الذاتية المدمجة بشكل دوري على AO810 لحماية حلقات العملية دون الحاجة إلى أجهزة مراقبة خارجية. توفر أربعة مصابيح LED في اللوحة الأمامية تغذية راجعة للحالة: الخطأ (F)، التشغيل (R)، التحذير (W)، وحالة OSP (O).

• التحقق من قراءة الاتصال: تتم قراءة البيانات التسلسلية المكتوبة إلى محولات D/A الداخلية على الفور للتحقق من صحة البيانات.
• الإشراف على مصدر طاقة العملية: تؤدي المراقبة المستمرة للأجهزة إلى تشغيل رمز خطأ الوحدة إذا انخفضت طاقة الحلقة الخارجية 24 فولت تيار مستمر عن حدود التشغيل الآمنة.
• اكتشاف الدائرة المفتوحة للقناة النشطة: تحدد تلقائيًا خطأ في القناة إذا انخفض تيار خرج الحلقة الفعلي عن نقطة الضبط في القنوات النشطة التي تخرج أكثر من 1 مللي أمبير.

نظرة عامة على التوافق

تثبت وحدة AO810 بسلاسة على وحدات الإنهاء الفردية القياسية S800:

• قاعدة MTU المطابقة: TU810V1
• نماذج MTU المتوافقة: TU810، TU812، TU814، TU830، TU833
• عزل البروتوكول: وحدة غير HART لمخرجات التيار المباشر 0-20 مللي أمبير و 4-20 مللي أمبير

الشهادات والامتثال الصناعي

تتوافق وحدة ABB AO810 مع معايير الأجهزة الصناعية الصارمة: تصنيفات السلامة الكهربائية وفقًا للمعيار EN 61010-1 و UL 61010-2-201. يغطي الامتثال للمواقع الخطرة الفئة 1 القسم 2 cULus، الفئة 1 المنطقة 2 cULus، و ATEX المنطقة 2. تشمل موافقات هيئات التصنيف البحري ABS، BV، DNV، و LR. تصنف المتانة البيئية على أنها ISA-S71.04 G3 لحماية البيئة القاسية المسببة للتآكل، مع الامتثال الكامل لتوجيه RoHS/2011/65/EU ومعايير WEEE.

محتويات العبوة، الضمان، والخدمات اللوجستية

• المحتويات: 1 × وحدة إخراج تناظري ABB AO810 مختومة من المصنع (المنتج رقم 3BSE038415R1)
• شروط الضمان: مدعومة بضمان استبدال الأجهزة لمدة 12 شهرًا كاملاً من تاريخ الشحن
• تسريع الخدمات اللوجستية: يتم الشحن في غضون 24 إلى 48 ساعة عبر شركات الشحن السريع الرائدة بما في ذلك FedEx، UPS، و DHL

رؤية Global PLC Spare HUB

تتمثل إحدى المشكلات الشائعة في استكشاف الأخطاء وإصلاحها في المجال المتعلقة بـ AO810 في تعثر "خطأ القناة" غير المتوقع على مواقع صمامات عالية المقاومة. غالبًا ما ينسى مهندسو المجال أن مقاومة حمل الحلقة الإجمالية تحدد استراتيجية توصيل الأسلاك الطرفية على MTU. يؤدي توصيل مصدر الطاقة الخارجي 24 فولت بالطرف L1+ إلى تحديد أقصى مقاومة للحلقة المسموح بها بـ 500 أوم. إذا تجاوزت مقاومة جهاز تحديد الموقع الميداني وكابل الحلقة 500 أوم (حتى 850 أوم)، فيجب عليك توصيل مصدر طاقة العملية بالطرف L2+ بدلاً من ذلك. يؤدي تحديد L2+ إلى زيادة مساحة الجهد الداخلية، مما يمنع تشغيل تشخيصات الدائرة المفتوحة الخاطئة على الحلقات عالية المقاومة.

دليل الاختيار والأسئلة الشائعة الفنية

نصيحة الاختيار: اختر AO810 لمخرجات التيار التناظري القياسية 14 بت، 8 قنوات حيث لا يلزم تمرير HART الرقمي. إذا كانت أجهزة تحديد المواقع الذكية أو الأجهزة الميدانية تتطلب تمرير بروتوكول HART، فاختر وحدة خرج AO845 HART ضمن عائلة منتجات S800 I/O.

سؤال: كيف تتصرف وظيفة OSP (سرعة ضبط الخرج) عند فشل اتصالات المتحكم؟

جواب: عند اكتشاف انقطاع اتصال Modulebus، يضيء مؤشر OSP الأمامي، وتقوم الوحدة على الفور بفرض جميع القنوات الثماني على قيم تيار آمنة من الفشل تم تكوينها مسبقًا من قبل المستخدم (مثل 0 مللي أمبير، 4 مللي أمبير، أو الاحتفاظ بالقيمة الأخيرة) لمنع حالات المصنع غير المتحكم فيها.

سؤال: ما الذي يسبب خطأ تشخيص قناة الدائرة المفتوحة في AO810؟

جواب: تقوم الوحدة بتشغيل خطأ في القناة عندما تكون إشارة الخرج المطلوبة أعلى من 1 مللي أمبير، ولكن التغذية الراجعة الداخلية تكتشف أن تيار الحلقة الفعلي أقل من نقطة الضبط، مما يشير إلى وجود سلك ميداني مقطوع أو حمل مشغل مفصول.

سؤال: هل يمكن لوحدة AO810 تشغيل مشغلات الجهد 0-10 فولت مباشرة من كتل الأطراف الخاصة بها؟

جواب: لا، توفر الوحدة مخرجات تيار أحادية القطب 0-20 مللي أمبير و 4-20 مللي أمبير. للتحكم في أجهزة الجهد 0-10 فولت، يجب توصيل مقاومات حمل دقيقة خارجية (مثل 500 أوم) عبر أطراف المجال لتحويل التيار إلى جهد.

سؤال: ما هو الفرق التشغيلي الأساسي بين وحدتي AO810 و AO810V2؟

جواب: تُعد AO810V2 بديلاً وظيفيًا مباشرًا ومراجعة للأجهزة لـ AO810 الأصلية، حيث توفر مكونات داخلية محدثة مع الحفاظ على نفس المعلمات الكهربائية، ورمز المفتاح AE، والتوافق الكامل مع وحدات MTU الحالية.

سؤال: هل تتطلب وحدة AO810 طاقة خارجية +24 فولت تيار مستمر لتشغيل حلقات تيار الخرج؟

جواب: نعم، بينما يتم سحب طاقة المنطق من +5 فولت Modulebus (70 مللي أمبير)، تتطلب حلقات تيار المجال مصدر طاقة خارجي +24 فولت تيار مستمر يسحب ما يصل إلى 245 مللي أمبير متصل بأطراف طاقة MTU.
