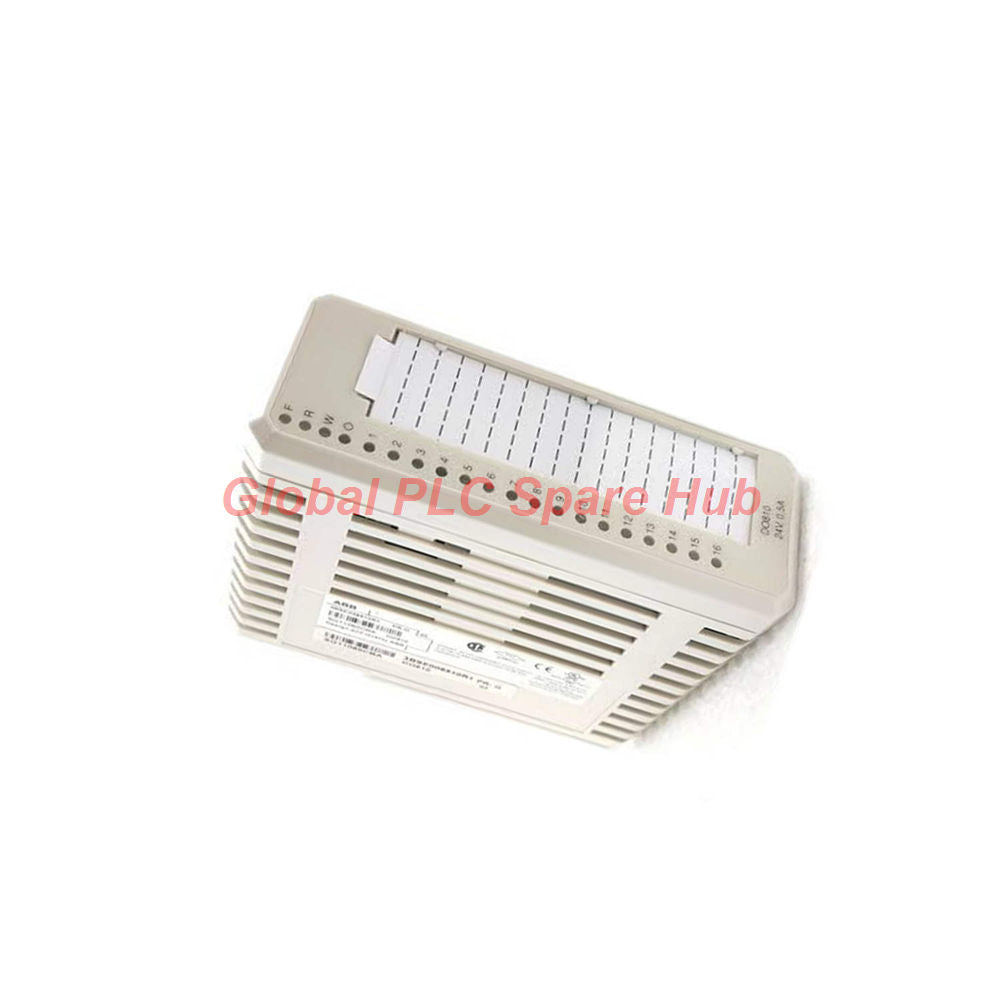

DO810 3BSE008510R1 وحدة خرج رقمية ABB S800 I/O 16 قناة 24 فولت

نظرة عامة على وحدة الإخراج الرقمي DO810 3BSE008510R1 ABB S800 I/O

وحدة ABB DO810 (المنتج رقم 3BSE008510R1) هي وحدة إخراج رقمي عالية الكثافة ذات 16 قناة، مصممة لعائلة نظام S800 I/O. صُممت الوحدة للتشغيل بنظام 24 فولت تيار مستمر (نطاق تشغيل من 12 إلى 32 فولت تيار مستمر)، وتوفر تيار قيادة مستمر يصل إلى 0.5 أمبير لكل قناة. يتم تنظيم قنوات الإخراج في مجموعتين معزولتين، تتكون كل منهما من ثماني قنوات. تحتوي كل قناة على مشغلات جانبية عالية، وحماية من الإغلاق الحراري، وتحديد للتيار، وكبح مدمج للحمل الاستقرائي، وعزل بصري. يضمن الإشراف المخصص على جهد العملية عبر كلتا المجموعتين الكشف المبكر عن أعطال مصدر الطاقة الخارجي.

المواصفات الفنية

• العلامة التجارية والسلسلة: ABB S800 I/O
• الموديل ورقم القطعة: DO810 / 3BSE008510R1
• هيكلية القناة: 16 مخرجًا رقميًا لتوفير التيار مقسمة إلى مجموعتين معزولتين (8 قنوات لكل مجموعة)
• نطاق الجهد وتقييم التيار: 24 فولت تيار مستمر اسمي (12-32 فولت تيار مستمر مستمر)، بحد أقصى 0.5 أمبير لكل مخرج
• مقاومة قناة الإخراج: < 0.4 أوم مقاومة حمل الإخراج
• حاجز العزل وتقييمه: عزل جماعي عن الأرض بجهد عزل مقنن 50 فولت وقدرة اختبار عازلة 500 فولت تيار متردد
• استهلاك طاقة ناقل الوحدة (Modulebus): 80 مللي أمبير عند +5 فولت تيار مستمر على خط طاقة ناقل الوحدة
• الحماية الحرارية وحماية الأعطال: تحديد تيار مقاومة للقصور الذاتي للأرض و +30 فولت تيار مستمر، حماية من الجهد الزائد، وإغلاق حراري تلقائي
• حماية الحمل الاستقرائي: دائرة كبح مدمجة (flywheel suppression circuitry) على كل مشغل قناة عالي الجانب
• أقصى طول لكابل الحقل: يصل إلى 600 متر (656 ياردة) زوج مجدول غير محمي/محمي

المعدات المستهدفة وسيناريوهات التطبيق

يحدد مهندسو العمليات وحدة الإخراج الرقمي DO810 لتشغيل محركات الحقل بجهد 24 فولت تيار مستمر عبر حلقات التحكم الصناعية المعقدة، بما في ذلك:

• تشغيل صمامات الملف اللولبي: التحكم في الصمامات الاتجاهية الهوائية والهيدروليكية في محطات معالجة المياه، ووحدات المعالجة الكيميائية، ومنصات النفط.
• مرحلات الطيار والمفاتيح الكهربائية: تنشيط ملفات بدء تشغيل المحركات الوسيطة، ومرحلات الأمان، ولوحات الإعلان عبر مرافق توليد الطاقة.
• مصابيح الإشارة الصناعية: تشغيل مصابيح الإشارة الميدانية، والإنذارات الصوتية، ولوحات الحالة في خطوط التصنيع الأصلية الثقيلة.
• الإغلاق الآمن للعمليات: تنفيذ حالات السقوط المسبقة التكوين (OSP fallback states) لقطع أو تجميد مواضع المحركات بأمان أثناء فقدان اتصال وحدة التحكم.

دليل التثبيت

قم بمحاذاة مفتاح الترميز الميكانيكي AA على وحدة DO810 مع فتحة وحدة إنهاء الوحدة (Module Termination Unit) المستقبلة قبل تركيب الجهاز. ادفع الغلاف بشكل مستقيم على MTU حتى تثبت مزاليج القفل بإحكام. قم بتوصيل طاقة عملية الحقل الخارجية بجهد 24 فولت تيار مستمر بالأطراف المخصصة لـ MTU لكلتا مجموعتي القنوات لتزويد مشغلات الإخراج عالية الجانب بالطاقة وتمكين الإشراف على الجهد. حافظ على تدفق هواء عمودي كافٍ عند التشغيل داخل خزائن مدمجة حيث تتجاوز درجات الحرارة المحيطة 40 درجة مئوية.

قدرات التشخيص المتقدمة

تتميز وحدة DO810 بدوائر إشراف نشطة تنقل حالة الأجهزة في الوقت الفعلي عبر ModuleBus مع عرض مؤشرات LED المحلية. تشمل مؤشرات LED في اللوحة الأمامية: خطأ (F)، تشغيل (R)، تحذير (W)، OSP نشط (O)، ومؤشرات LED فردية للحالة (1-16) لكل قناة إخراج.

• الإشراف على جهد العملية: تتحقق المستشعرات الداخلية باستمرار من وجود طاقة حقل 24 فولت تيار مستمر عبر مجموعتي الـ 8 قنوات، مما يؤدي إلى إشارة خطأ في القناة إذا انقطعت طاقة الحقل.
• التيار الزائد والإغلاق الحراري: يقوم مشغلو الجانب العالي تلقائيًا بتقييد تيار الخرج أثناء ظروف الدائرة القصيرة وتعطيل القنوات الزائدة عن الحمل بشكل مستقل عندما تتجاوز درجات حرارة الوصلة الحدود.
• الإبلاغ عن حالة مستوى الناقل: تولد تشخيصات الوحدة إشارات أحداث محددة لخطأ الوحدة، وتحذير الوحدة، وخطأ القناة إلى نظام التحكم 800xA.

مصفوفة التوافق

تتطابق وحدة DO810 مباشرة مع قواعد إنهاء S800 القياسية:

• القاعدة الأساسية المتوافقة: TU810V1
• موديلات قاعدة MTU المتوافقة: TU810، TU812، TU814، TU830
• معيار المفاتيح الميكانيكية: AA

الشهادات والمعايير الصناعية

تلتزم وحدة ABB DO810 بالمعايير الدولية الصارمة للأجهزة: تقييمات السلامة الكهربائية وفقًا للمواصفة EN 61010-1 و UL 61010-2-201. تغطي الموافقات على المواقع الخطرة الفئة 1 القسم 2 cULus، والفئة 1 المنطقة 2 cULus، و ATEX المنطقة 2. تشمل التصنيفات البحرية ABS، BV، DNV، و LR. يتوافق تحمل التآكل مع ISA-S71.04 الفئة G3، مع الامتثال البيئي بموجب التوجيه RoHS/2011/65/EU ولوائح WEEE.

محتويات العبوة، الضمان، والشحن السريع

• في العلبة: 1 x وحدة إخراج رقمي ABB DO810 مختومة من المصنع (المنتج رقم 3BSE008510R1)
• شروط الضمان: محمية بضمان استبدال لمدة 12 شهرًا يغطي عيوب الأجهزة من تاريخ الإرسال
• الشحن السريع: يتم شحن الطلبات في غضون 24 إلى 48 ساعة عبر شركات الشحن السريع العالمية بما في ذلك FedEx، UPS، و DHL

نظرة عامة من Global PLC Spare HUB

تتضمن مشكلة ميدانية متكررة واجهت أثناء تشغيل DO810 الارتداد الاستقرائي من ملفات الملف اللولبي الكبيرة أو مجموعات المرحلات. على الرغم من أن كل قناة تحتوي على كبح داخلي للحمل الاستقرائي، فإن تبديل الملفات عالية الحث بمعدلات سريعة يمكن أن يسبب تراكمًا حراريًا محليًا داخل مشغلات الجانب العالي، مما يؤدي إلى إغلاق قناة عابر. في تطبيقات الحث عالية دورة العمل، فإن إضافة ثنائيات ارتداد خارجية عبر أطراف الملف اللولبي الميدانية يقلل من تبديد الحرارة الداخلية. علاوة على ذلك، تأكد من أن كلا طرفي إمداد المجموعة على MTU يستقبلان طاقة حقل 24 فولت تيار مستمر؛ فتشغيل المجموعة 1 فقط سيجعل الوحدة تشير إلى خطأ قناة نشط في المجموعة 2 عبر ModuleBus نظرًا لميزة الإشراف على الجهد.

دليل الاختيار والأسئلة الشائعة الفنية

نصيحة الاختيار: حدد DO810 لتطبيقات توفير التيار القياسية بجهد 24 فولت تيار مستمر 16 قناة التي تتطلب 0.5 أمبير لكل نقطة وإشراف جماعي على الطاقة. إذا كانت أحمال الحقل لديك تتطلب سعة تيار إخراج أعلى لكل قناة أو عزل تلامس مرحل، فقم بتقييم وحدات الإخراج ذات التيار العالي أو القائمة على المرحلات ضمن سلسلة S800 I/O.

سؤال: كيف تحمي DO810 المكونات الداخلية أثناء قصر دائرة حقل مباشر إلى الأرض؟

الإجابة: يقوم مشغل قناة الجانب العالي للوحدة بتقييد تيار الخطأ على الفور. إذا استمر القصر، فإن الحماية الحرارية المدمجة تقوم بإغلاق تلقائي للقناة لمنع الضرر الدائم لرقاقة السيليكون دون التأثير على القنوات المجاورة.

سؤال: ماذا يحدث للمخرجات الميدانية عندما تفقد DO810 الاتصال بوحدة التحكم؟

الإجابة: يضيء مؤشر LED الأمامي OSP (سرعة/موضع الإخراج)، وتجبر الأجهزة الداخلية جميع المخرجات الـ 16 على حالات آمنة معدة مسبقًا (مثل إيقاف التشغيل، أو البقاء قيد التشغيل، أو الاحتفاظ بالحالة الأخيرة) بناءً على إعدادات نظام البرنامج.

سؤال: هل يمكنني توصيل أجهزة حقل خارجية بجهد 12 فولت تيار مستمر بوحدة DO810؟

الإجابة: نعم، تدعم الوحدة نطاق جهد عملية ممتدًا من 12 إلى 32 فولت تيار مستمر، مما يسمح بالتشغيل الصحيح عبر شبكات طاقة الحقل الصناعية بجهد 12 فولت و 24 فولت تيار مستمر.

سؤال: ما الذي يسبب إضاءة مؤشر LED للتحذير (W) في اللوحة الأمامية دون إسقاط إشارات الحقل؟

الإجابة: يشير مؤشر LED للتحذير عادةً إلى انخفاض جهد العملية في أحد مدخلات إمداد المجموعة المعزولة، محذرًا الفنيين من أن تكرار طاقة الحقل أو جهد إمداد الحلقة يتدهور قبل تعثر القناة بالكامل.

سؤال: هل الثنائيات الكابحة الخارجية الإضافية إلزامية عند تشغيل مرحلات بينية صغيرة بجهد 24 فولت تيار مستمر؟

الإجابة: لا، تتضمن DO810 دوائر كبح حمل استقرائي داخلية مصممة للتعامل بأمان مع طاقة إزالة المغناطيسية لملفات المرحل القياسية.
