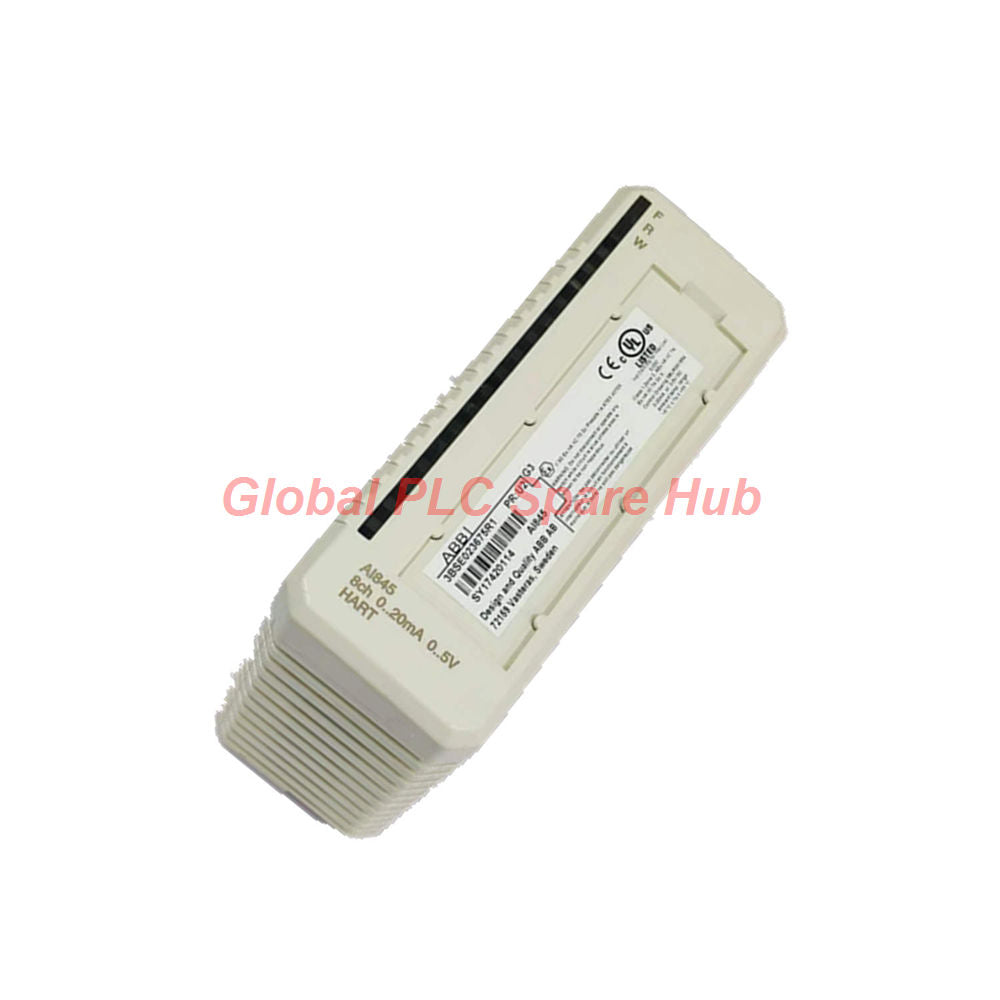

AI845 3BSE023675R1 وحدة إدخال تناظرية زائدة S800 I/O من ABB متوفرة بالمخزون

نظرة عامة على وحدة الإدخال التناظري AI845 3BSE023675R1 ABB S800 I/O

وحدة ABB AI845 هي وحدة إدخال تناظري عالية التوفر بـ 8 قنوات، مصممة لعائلة نظام S800 I/O. تم تصميم AI845 للتحكم في العمليات الموثوقة للغاية، وتدعم كلًا من التكوينات الفردية والمزدوجة الاحتياطية مع إمكانية تمرير اتصال HART بالكامل. تستقبل كل قناة إدخال أحادية القطب إشارات مجال قياسية بما في ذلك 0...20 مللي أمبير، 4...20 مللي أمبير، 0...5 فولت، و 1...5 فولت تيار مستمر. يعمل التحكم المتكامل في مصدر طاقة المرسل على تبسيط الكابلات عن طريق تغذية مرسلات المجال ذات السلكين أو الثلاثة أسلاك مباشرة من وحدة الإنهاء.

المواصفات الفنية

• العلامة التجارية والسلسلة: ABB S800 I/O
• النموذج ورقم الجزء: AI845 / 3BSE023675R1
• هندسة القناة: 8 قنوات أحادية الطرف أحادية القطب، معزولة جماعيًا عن تأريض النظام
• نطاقات قياس الإدخال: 0...20 مللي أمبير، 4...20 مللي أمبير، 0...5 فولت، 1...5 فولت تيار مستمر
• الدقة والدقة التناظرية: دقة 12 بت مع حد أقصى للخطأ الكلي يبلغ 0.1%
• مقاومة الإدخال: أكبر من 10 ميغا أوم (وضع الجهد)؛ 250 أوم اسمي (وضع التيار)
• ديناميكيات تحويل الإشارة: وقت دورة تحديث 10 مللي ثانية مع وقت ارتفاع مرشح 290 مللي ثانية (0-90%)
• معامل درجة الحرارة: أقصى انحراف في درجة الحرارة 50 جزء في المليون/درجة مئوية
• رفض التداخل: نسبة رفض الوضع العادي (NMRR) أكبر من 40 ديسيبل عند 50/60 هرتز
• الجهد الزائد والعزل: تحمل جهد زائد غير مدمر 11 فولت تيار مستمر؛ عزل مقنن 50 فولت مع مستوى اختبار عازل 500 فولت تيار متردد
• طلب طاقة اللوحة الخلفية للوحدة: 100 مللي أمبير عند +5 فولت تيار مستمر Modulebus؛ 50 مللي أمبير عند +24 فولت تيار مستمر Modulebus
• طلب الإمداد الخارجي: بحد أقصى 265 مللي أمبير عند +24 فولت تيار مستمر (22 مللي أمبير أساسي + حمل تيار المرسل × 1.32)

المعدات المناسبة وسيناريوهات التطبيق

يحدد المهندسون وحدة ABB AI845 لمحطات المعالجة المستمرة حيث يؤدي فقدان قناة I/O غير المتوقع إلى وقت توقف مكلف. تشمل عمليات دمج المعدات النموذجية ما يلي:

• حلقات DCS المقاومة للأعطال: مقترنة بقواعد تحكم زائدة في مصافي النفط، والمفاعلات الكيميائية، ومحطات ضغط الغاز.
• شبكات أجهزة حقل HART: ربط أجهزة الإرسال الذكية للضغط والتدفق ودرجة الحرارة التي تتطلب تمريرًا رقميًا ثنائي الاتجاه للمعلمات إلى برنامج إدارة الأصول المركزي.
• توربينات توليد الطاقة: مراقبة إشارات التغذية المرتدة الحرجة 1...5 فولت و 4...20 مللي أمبير من المشغلات الهيدروليكية وموضع صمامات الخانق.
• محطات المضخات البعيدة: توفير طاقة حلقة مخصصة محدودة التيار لمرسلات ثنائية الأسلاك عبر تشغيل الكابلات الميدانية الطويلة التي تصل إلى 600 متر.

دليل التثبيت

قم بتركيب AI845 على وحدات الإنهاء المتوافقة باستخدام رمز المفتاح CC لمنع أخطاء إدخال الوحدة المتقاطعة. قم بتشغيل مشابك الاحتجاز المزدوجة لتثبيت دبابيس اللوحة الخلفية الداخلية في Modulebus. لتشغيل الجهد والتيار المختلط من قناة إلى قناة، قم بتوصيل الوحدة بوحدة TU844 أو TU845 MTU. تأكد من أن تأريض حماية الأسلاك الميدانية يعود إلى قضبان التوصيل المحددة للحفاظ على تحمل التآكل G3 ISA-S71.04 في البيئات القاسية.

إمكانيات التشخيص المتقدمة

تحتوي AI845 على دوائر إشرافية في الوقت الفعلي تغطي العمليات الداخلية والخارجية وعلى مستوى القناة. تعرض مصابيح LED الأمامية حالات العطل (F) والتشغيل (R) والتحذير (W).

• الفحوصات الداخلية للنظام: مراقبة في الوقت الفعلي لدوائر التغذية المرتدة التناظرية، والجهود المرجعية، وقضبان الطاقة الداخلية، ومجموعات فحص الذاكرة، ومؤقتات المراقبة.
• صحة المعدد والمرشح: تقوم أدوات التشخيص المدمجة بمسح المرشحات الداخلية المنخفضة التمرير، والمعددات المدخلة، وقنوات الاختبار المخصصة باستمرار.
• معالجة الأعطال الميدانية الخارجية: الكشف الفوري عن انقطاع إمداد الطاقة الخارجي، وظروف التيار الزائد لمصدر طاقة المرسل، وأخطاء المقاومة المتوازية الخارجية.

مصفوفة التوافق

تدعم AI845 التكامل المرن عبر عائلة إنهاء S800 القياسية:

• وحدات القاعدة الاحتياطية: TU844، TU845، TU854
• وحدات القاعدة الفردية: TU810، TU810V1، TU812، TU814، TU818، TU830، TU833، TU835، TU838
• توافق البروتوكول: تمرير HART الأصلي عبر حلقات 4...20 مللي أمبير القياسية

الشهادات والمعايير الصناعية

تتوافق ABB AI845 مع المواصفات البيئية الصناعية الصارمة. تشمل تصنيفات السلامة الكهربائية EN 61010-1 و UL 61010-2-201. تغطي موافقات المواقع الخطرة Class 1 Division 2 cULus، Class 1 Zone 2 cULus، و ATEX Zone 2. تغطي موافقة التركيب البحري Bureau Veritas (BV)، Det Norske Veritas (DNV)، و Lloyd's Register (LR). يغطي توافق EMC الصناعي EN 61000-6-2 المناعة و EN 61000-6-4 الانبعاثات.

التعبئة والضمان والخدمات اللوجستية السريعة

• التعبئة المتضمنة: 1 × وحدة إدخال تناظري ABB AI845 مختومة من المصنع (المادة 3BSE023675R1)
• شروط الضمان: مشمول بضمان استبدال شامل لمدة 12 شهرًا ضد عيوب الأجهزة
• تسريع الشحن: يتم الشحن خلال 24 إلى 48 ساعة عبر شركات البريد السريع الممتازة بما في ذلك FedEx و UPS و DHL للتسليم العالمي للمواقع

رؤية Global PLC Spare HUB

عند ترقية رفوف S800 القياسية إلى تكوينات احتياطية، غالبًا ما يغفل مهندسو الأنظمة تبعية MTU لوحدة AI845. بينما يتم تثبيت الوحدة ماديًا على وحدة MTU أساسية من طراز TU810، فإن تحقيق التكرار المزدوج للأجهزة يتطلب إقران وحدتين AI845 على قاعدة TU844 أو TU845. علاوة على ذلك، فإن استخدام وحدات MTU غير الاحتياطية يجبر جميع القنوات الثماني على مشاركة نفس نوع إشارة الإدخال (كلها تيار أو كلها جهد)، بينما تتيح وحدات الإنهاء TU844/TU845 تحديد إشارة مستقلة لكل قناة. التحقق من رقم جزء MTU المستهدف قبل التشغيل يمنع إعادة توصيل الأجهزة غير المتوقعة.

دليل الاختيار والأسئلة الشائعة الهندسية

نصيحة الاختيار: اختر AI845 عندما يتطلب نظام التحكم الخاص بك تكرار العملية أو توزيع طاقة مرسل HART مباشرة دون كتل طرفية إضافية. للتركيبات الأساسية غير الاحتياطية التي لا تتطلب تمرير HART، قم بتقييم وحدات S800 التناظرية غير الاحتياطية القياسية.

سؤال: كيف تتعامل AI845 مع ظروف قصر الدائرة الكهربائية للمرسل في الحقل؟

الجواب: تتميز كل قناة بدائرة فردية لتحديد التيار على خرج طاقة المرسل الخارجي. إذا حدث قصر في كابل الحقل، فإن الوحدة تحد من تيار الحلقة، وترفع علمًا بوجود خطأ في القناة الخارجية، وتمنع الخطأ من سحب خط إمداد طاقة الحقل الرئيسي 24 فولت تيار مستمر.

سؤال: هل يمكنني قراءة محولات الضغط 0...5 فولت ومقاييس التدفق 4...20 مللي أمبير على نفس الوحدة؟

الجواب: نعم، بشرط أن تكون الوحدة مركبة على وحدة MTU من طراز TU844 أو TU845. تتيح وحدات الإنهاء المحددة هذه التبديل الفردي للقنوات بين أوضاع إدخال الجهد والتيار.

سؤال: ما هو الفرق التشغيلي الأساسي بين AI845 ووحدات الإدخال التناظرية القياسية مثل AI810؟

الجواب: تدعم AI845 تكرار الأجهزة مزدوج الوحدات، واتصالات تمرير HART، وقدرة تبديد طاقة أعلى (3.5 واط مقابل 1.5 واط)، وتشخيصات اختبار شاملة على مستوى القناة مفقودة في الوحدات الأساسية.

سؤال: هل يتطلب جهاز اتصال HART اليدوي أو برنامج إدارة الأصول توصيلات مودم خاصة على الوحدة؟

الجواب: لا، تتضمن الوحدة دوائر تمرير HART الأصلية. تنتقل إشارات HART FSK المتراكبة عبر مسارات التحويل التناظري الداخلية إلى Modulebus المتحكم دون التدخل في المتغير الرئيسي للعملية 4-20 مللي أمبير.

سؤال: كيف تؤثر درجة الحرارة على تركيب الوحدة داخل خزانات التحكم المدمجة؟

الجواب: تعمل الوحدة في درجات حرارة محيطة تصل إلى +55 درجة مئوية عند التركيب الأفقي على سكة DIN. عند التركيب الرأسي داخل وحدات MTU المدمجة، تنخفض درجة حرارة التشغيل المحيطة القصوى المسموح بها إلى +40 درجة مئوية للحفاظ على تبريد الحمل الحراري الداخلي المناسب.
