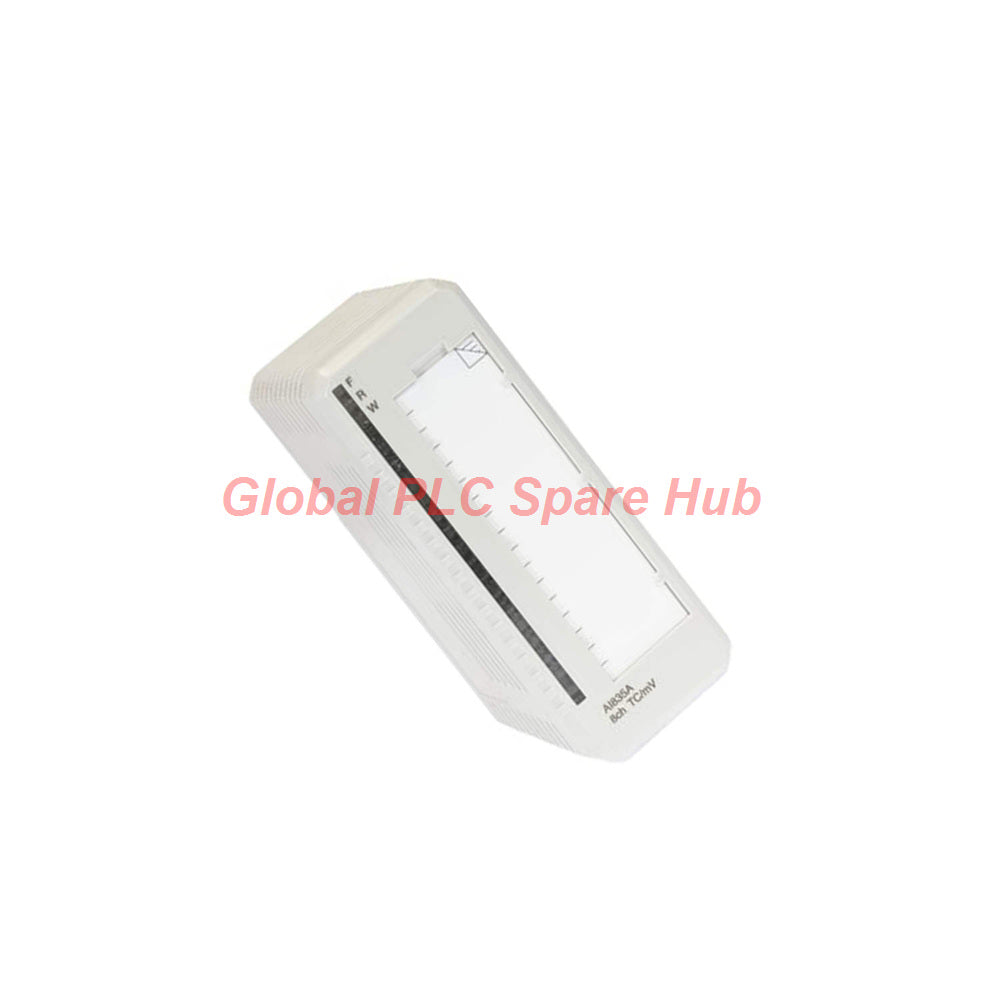

ABB S800 AI835A 3BSE051306R1 8-Ch TC/mV Analog Input Module

وحدة إدخال تناظري ABB S800 AI835A 3BSE051306R1 8 قنوات ترمومتر حراري/مللي فولت

Manufacturer: ABB
Product No.: AI835A
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال التناظرية
Product Origin: SE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة

يوفر وحدة ABB S800 AI835A (رقم القطعة: 3BSE051306R1) قياسًا دقيقًا لدرجة الحرارة لشبكات التحكم في العمليات الصناعية. تعالج وحدة الإدخال التناظرية عالية الكثافة هذه ثماني قنوات تفاضلية لإشارات الميلي فولت وأنواع متنوعة من المزدوجات الحرارية. يستخدم المهندسون هذه الوحدة لضمان مراقبة حرارية موثوقة في البنى التحتية الأوتوماتيكية الحرجة.

تتميز AI835A بقدرات تعويض نقطة الالتصاق البارد المخصصة في القناة 8. تقرأ أنظمة التحكم القياسات البيئية المحلية عبر مستشعرات Pt100 RTD ذات 4 أسلاك أو تقبل قيم نقطة الالتصاق البعيدة من منطق التطبيق. يحمي العزل المتقدم على مستوى المجموعة حلقات التحكم الحساسة من حلقات التأريض والضوضاء الكهربائية الصناعية.

المواصفات الفنية

فئة المعلمة	المواصفات الفنية
العلامة التجارية والموديل	ABB AI835A (رقم القطعة: 3BSE051306R1)
سلسلة الوحدات	منصة ABB S800 I/O
نطاق القياس	-30 ميلي فولت إلى +75 ميلي فولت خطي؛ أنواع TC: B، C، D، E، J، K، L، N، R، S، T، U
الدقة	محول تناظري/رقمي 15 بت
الخطية والدقة	خطأ أقصى 0.1%؛ انحراف درجة الحرارة النموذجي 5 جزء في المليون/درجة مئوية (الحد الأقصى 7 جزء في المليون/درجة مئوية)
استجابة التردد	دورة التحديث 280 + 80(القنوات النشطة) مللي ثانية عند 50 هرتز؛ 250 + 70(القنوات النشطة) مللي ثانية عند 60 هرتز
مناعة التداخل	CMRR 120 ديسيبل (50/60 هرتز)؛ NMRR > 60 ديسيبل (50/60 هرتز)؛ مقاومة الدخل > 1 ميجا أوم
نطاق درجة حرارة التشغيل	0 درجة مئوية إلى +55 درجة مئوية (32 درجة فهرنهايت إلى +131 درجة فهرنهايت)؛ معتمد لـ +5 درجة مئوية إلى +55 درجة مئوية
التحمل البيئي	حماية من التآكل الشديد ISA-S71.04 الفئة G3؛ الرطوبة النسبية 5% إلى 95% بدون تكثف
تبديد الطاقة والإمداد	إجمالي تبديد الطاقة 1.6 واط؛ ناقل الوحدة 75 مللي أمبير عند +5 فولت، 50 مللي أمبير عند +24 فولت

قدرات التشخيص

مؤشرات لوحة LED الأمامية
- يحدد مؤشر LED F (خطأ) أعطال الأجهزة الداخلية للوحدة.
- يؤكد مؤشر LED R (تشغيل) حالة التشغيل النشطة على ناقل الوحدة.
- يشير مؤشر LED W (تحذير) إلى معلمات تشغيل خارج النطاق.
آليات الإشراف والحماية
- تراقب مراقبة قطع الأسلاك الدائرة المفتوحة وتطلق تنبيهات فورية للموقع.
- يتحقق التحقق من قناة المرجع باستمرار من صحة المحول التناظري/الرقمي الداخلي.
- يتم تفعيل مراقبة نقطة الالتصاق البارد عندما تنخفض القناة 8 إلى ما دون -40 درجة مئوية أو تتجاوز +100 درجة مئوية.

توافق النظام

وحدات إنهاء الوحدة (MTUs)
- متوافقة تمامًا مع طراز MTU TU810V1.
- تدعم القواعد القياسية: TU810، TU812، TU814، و TU818.
- تتكامل مباشرة مع الوحدات الموسعة: TU830 و TU833.
المفاتيح والمحاذاة الميكانيكية
- رمز مفتاح الوضع BA يمنع إدخال الوحدة بشكل غير صحيح.

دليل التثبيت

التركيب الميكانيكي
- قم بتركيب وحدة إنهاء الوحدة على تجميعات سكة DIN القياسية.
- تحقق من تطابق رمز مفتاح الوضع الميكانيكي BA مع فتحة القاعدة المستهدفة.
- ادفع وحدة AI835A بقوة في MTU حتى يتم تثبيت الأقفال البلاستيكية.
ممارسات توصيل الأسلاك الميدانية
- قم بتوجيه سلك تمديد المزدوج الحراري بعيدًا عن خطوط التيار المتردد عالية الجهد.
- قم بتأريض دروع الكابل بشكل صحيح لمنع الضوضاء الكهربائية ذات الوضع المشترك.
- قم بتوصيل مستشعرات Pt100 RTD ذات 4 أسلاك بأطراف القناة 8 عند تكوين تعويض CJ المحلي.

التشغيل والصيانة

تكوين المعلمات
- اضبط أنواع إدخال القناة الفردية داخل برنامج نظام التحكم.
- حدد خيارات تصفية تردد الخط المناسبة (50 هرتز أو 60 هرتز).
- خصص القناة 8 كمرجع CJ أو إدخال درجة حرارة قياسي.
إجراءات صيانة الموقع
- افحص مؤشرات LED الأمامية بانتظام خلال دورات الصيانة الروتينية.
- قم بتبديل الوحدات التشغيلية بأمان دون قطع طاقة ناقل النظام.

الشهادات والمعايير

الفئة	معايير الامتثال والشهادات
السلامة الكهربائية	EN 61010-1، UL 61010-1، EN 61010-2-201، UL 61010-2-201
المواقع الخطرة	الفئة 1 القسم 2 cULus، الفئة 1 المنطقة 2 cULus، ATEX المنطقة 2
اعتمادات بحرية	ABS، BV، DNV، LR معتمدة للبيئات البحرية
EMC والتوجيهات	EN 61000-6-4، EN 61000-6-2، علامة CE، RoHS 2011/65/EU، WEEE 2012/19/EU

سيناريوهات التطبيق النموذجية

البتروكيماويات والتكرير
- مراقبة درجة الحرارة المستمرة عبر أبراج التقطير متعددة المراحل.
- تحديد الخصائص الحرارية لأوعية المفاعلات عالية الضغط باستخدام المزدوجات الحرارية من النوع K.
مرافق توليد الطاقة
- تتبع غاز عادم التوربينات باستخدام المزدوجات الحرارية عالية الحرارة من النوع R و S.
- تتبع حراري لمياه تغذية الغلايات عبر مراكز المصنع الموزعة.

معلومات التعبئة والتسليم

لوجستيات الشحن
- يتم شحن الطلبات خلال 24 إلى 48 ساعة.
- شحن سريع عالمي عبر شبكات FedEx و UPS و DHL الجوية.
الضمان والتعبئة
- يشمل ضمانًا شاملاً لمدة 12 شهرًا.
- يتم الشحن في عبوات واقية آمنة ومضادة للكهرباء الساكنة.

رؤية Global PLC Spare HUB

يستخدم فريق الهندسة الميدانية لدينا بانتظام ABB AI835A في مشاريع تحديث محطات الطاقة عالية الاهتزاز. خلال تحديث حديث لنظام التحكم في التوربينات، واجه فنيو الموقع انحرافًا مستمرًا للإشارة ناتجًا عن تقلبات درجة الحرارة المحيطة في صناديق التوصيل الميدانية. من خلال إعادة تكوين القناة 8 كمرجع مخصص لنقطة الالتصاق البارد باستخدام مستشعر Pt100 RTD رباعي الأسلاك على وحدة TU810V1 MTU، تم التخلص من التدرجات الحرارية عبر التوصيلات الميدانية. أدى هذا التعديل إلى استقرار قراءات درجة الحرارة عبر القنوات 1 إلى 7 دون إضافة مرسلات إشارة خارجية.

دليل الاختيار

AI835 مقابل AI835A القدرة
- اختر AI835 للتطبيقات القياسية باستخدام أنواع TC B، C، E، J، K، N، R، S، T.
- اختر AI835A (3BSE051306R1) عندما تتطلب معلمات التطبيق أنواع TC D، L، U.
- اختر AI835A إذا كان برنامج التحكم الخاص بك يحتاج إلى قيم CJ ديناميكية يتم دفعها من المنطق.
اختيار الإنهاء
- طابق الوحدة مع TU810V1 للحصول على مساحات لوحة مدمجة.
- اختر خيارات MTU ذات 3 أسلاك أو 4 أسلاك اعتمادًا على استراتيجيات حماية الموقع.

الأسئلة المتكررة (FAQ)

س: ما هو الاختلاف التشغيلي الرئيسي بين وحدتي AI835 و AI835A؟

ج: تضيف AI835A دعمًا لأنواع TC D و L و U. كما أنها تسمح لبرنامج التطبيق بكتابة قيم تعويض CJ ثابتة ديناميكيًا.

س: هل يمكنني استخدام القناة 8 كمدخل مزدوج حراري قياسي بدلاً من قناة تعويض نقطة الالتصاق البارد؟

ج: نعم. عندما يستخدم نظامك تعويضًا برمجيًا ثابتًا، تعمل القناة 8 بشكل مماثل للقنوات من 1 إلى 7.

س: كيف تعمل مراقبة الدائرة المفتوحة أثناء فشل سلك المزدوج الحراري؟

ج: تراقب الوحدة باستمرار سلامة الإدخال. يؤدي قطع السلك إلى إضاءة مؤشر LED التحذيري الأمامي وإرسال إشارة خطأ قناة إلى وحدة التحكم.

س: ما الذي يسبب تفعيل مؤشر LED التحذيري أثناء قياسات نقطة الالتصاق البارد في القناة 8؟

ج: يضيء مؤشر LED التحذيري عندما تقرأ القناة 8 درجات حرارة CJ أقل من -40 درجة مئوية (-40 درجة فهرنهايت) أو أعلى من +100 درجة مئوية (+212 درجة فهرنهايت).

س: ما هي أقصى مسافة للكابل المسموح بها لأسلاك المزدوج الحراري الميدانية في هذه الوحدة؟

ج: تدعم AI835A أقصى أطوال للكابلات الميدانية تصل إلى 600 متر (656 ياردة).
