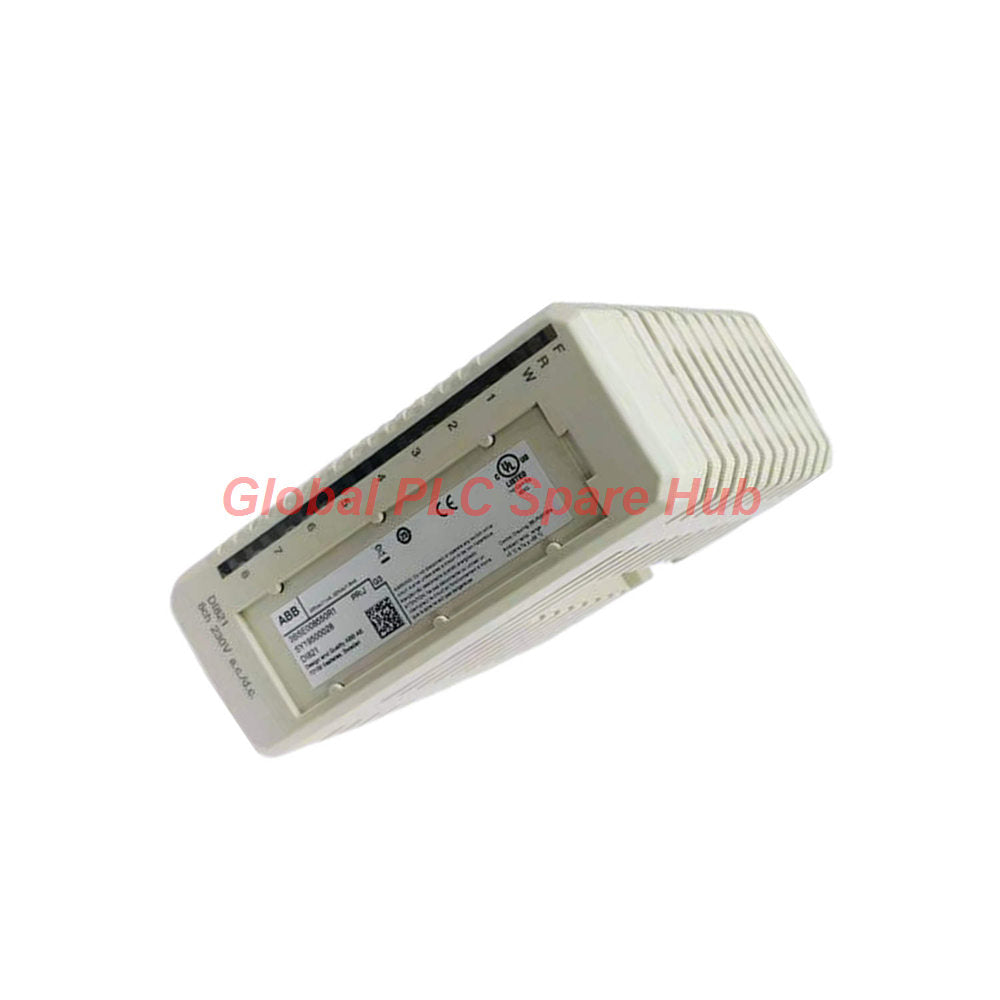

DI821 ABB 48V DC 16-Channel S800 Digital Input Module In Stock

DI821 ABB 48V تيار مستمر 16 قناة S800 وحدة إدخال رقمية متوفرة في المخزون

Manufacturer: ABB
Product No.: DI821
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال الرقمي
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة

يوفر ABB DI821 (رقم المقالة: 3BSE008552R1) الحصول على إشارة منفصلة موثوقة لهياكل التحكم الصناعي. صُممت هذه الوحدة ذات المدخلات الرقمية عالية الكثافة لمنصة ABB S800 I/O، وتعالج ستة عشر قناة غرق تيار بجهد 48 فولت تيار مستمر. يستخدم فنيو الأتمتة DI821 لمراقبة جهات الاتصال الميدانية الهامة ومفاتيح التحديد وقواطع الربط المساعدة في محطات الطاقة والمعالجة التي تتطلب ظروفًا صعبة.

للحفاظ على سلامة الإشارة في البيئات الكهربائية الصاخبة، ينظم DI821 قنواته الـ 16 في مجموعتين معزولتين من ثماني قنوات. تتضمن كل قناة مكونات حماية EMC مخصصة، ودوائر تحديد التيار، وحاجز عزل بصري. تراقب مراقبة جهد العملية المخصصة إمداد الطاقة باستمرار لكل مجموعة قنوات، مما يضمن الإبلاغ الفوري عن الأخطاء عبر ModuleBus إذا انخفضت طاقة المجال.

المواصفات الفنية

فئة المعلمة	المواصفات الفنية
العلامة التجارية والنموذج	ABB DI821 (رقم الجزء: 3BSE008552R1)
سلسلة الوحدة	نظام ABB S800 I/O
مواصفات الإدخال	16 قناة غرق تيار؛ اسمي 48 فولت تيار مستمر (4 مللي أمبير @ 48 فولت)
حدود إشارة الجهد	الحالة "0": -60 فولت إلى +10 فولت تيار مستمر؛ الحالة "1": +30 فولت إلى +60 فولت تيار مستمر
مقاومة الإدخال والفلاتر	مقاومة إدخال 11 كيلو أوم؛ أوقات فلترة رقمية قابلة للتحديد (2، 4، 8، 16 مللي ثانية)
عزل المجموعة	مجموعتان من 8 قنوات معزولة عن الأرض؛ عزل مقنن 50 فولت
استهلاك الطاقة والتبديد	تبديد الطاقة 2.7 واط نموذجي؛ تيار Modulebus +5 فولت كحد أقصى 50 مللي أمبير
التصنيف البيئي	حماية من التآكل الشديد ISA-S71.04 الفئة G3؛ درجة حرارة التشغيل 0 درجة مئوية إلى +55 درجة مئوية
مسافة الأسلاك الميدانية	أقصى طول لكابل المجال 600 متر (656 ياردة)
الملف الميكانيكي	الأبعاد 45 مم عرض × 119 مم ارتفاع × 102 مم عمق؛ الوزن 0.15 كجم (0.33 رطل)؛ رمز المفتاح الميكانيكي BD

قدرات التشخيص

مؤشرات شاشة LED الأمامية
- يضيء مؤشر F (خطأ) عند حدوث عطل داخلي بالنظام أو عطل في ModuleBus.
- يؤكد مؤشر R (تشغيل) حالة الاتصال النشطة عبر ناقل اللوحة الخلفية.
- يشير مؤشر W (تحذير) إلى ظروف تشغيل خارج المواصفات أو انخفاض جهد المجموعة.
- تعرض مؤشرات LED للقنوات 1 إلى 16 حالة المجال الفردية في الوقت الفعلي ("0" أو "1").
مراقبة طاقة المجموعة
- مراقبة جهد مستقلة لكل مجموعة معزولة من 8 قنوات.
- إرسال تلقائي لأعلام خطأ القناة عبر ModuleBus عند انقطاع طاقة المجال.

المعدات المناسبة وسيناريوهات التطبيق

مراقبة المحطات الفرعية ومحطات الطاقة
- يلتقط حالة قواطع الدائرة ومواضع مفاتيح العزل التي تعمل على ناقلات التحكم بجهد 48 فولت تيار مستمر.
- يوفر عزلًا بصريًا عاليًا ضد ارتفاعات التبديل عالية الجهد وارتفاعات جهد التأريض.
التعشيقات السلامة الصناعية وموصلات الأبواب
- يراقب مفاتيح التحديد الميدانية لمسافات طويلة تصل إلى 600 متر بعيدًا عن خزانة الإدخال/الإخراج.
- يزيل الترشيح الرقمي القابل للتحديد (حتى 16 مللي ثانية) تشويش الارتداد من المفاتيح الميكانيكية.
أنظمة التوربينات المساعدة للتحكم
- يربط إشارات الرحلة المساعدة وموصلات مفتاح ضغط زيت التشحيم بمنطق DCS.

توافق النظام

وحدات إنهاء الوحدة (MTUs)
- مصممة للتركيب المدمج على النموذج الأساسي TU810V1.
- متوافقة تمامًا مع قواعد MTU القياسية: TU810، TU812، TU814، و TU818.
- تدعم الوحدات الممتدة: TU830، TU833، TU838، و TU850.
محاذاة المفاتيح الميكانيكية
- يمنع رمز المفتاح الميكانيكي المصنع BD الإدخال العرضي في فتحات MTU غير الصحيحة.

دليل التثبيت

التركيب الميكانيكي
- اضبط قرص المفتاح الميكانيكي على الوحدة الأساسية المستهدفة على الموضع BD.
- قم بتركيب وحدة إنهاء الوحدة على تكوينات قضبان DIN القياسية.
- أدخل وحدة DI821 بقوة في مكانها حتى تنقر ألسنة القفل الجانبية بالكامل.
ممارسات توصيل الأسلاك الميدانية
- قم بتوصيل جهد المجال 48 فولت تيار مستمر بأطراف طاقة المجموعة المخصصة على قاعدة MTU.
- قم بتوجيه أسلاك الإدخال الميدانية بعيدًا عن أسلاك محركات التيار المتردد عالية الطاقة لتقليل اقتران الكهرومغناطيسي.

التشغيل والصيانة

تكوين البرنامج
- حدد توقيت الترشيح الرقمي المناسب (2 مللي ثانية، 4 مللي ثانية، 8 مللي ثانية، أو 16 مللي ثانية) ضمن خصائص برنامج وحدة التحكم.
- قم بتعيين علامات القنوات وعتبات الإنذار داخل أماكن عمل مهندسي النظام.
إجراءات الصيانة
- قم بتبديل الوحدات التشغيلية على الساخن أثناء صيانة المصنع دون مقاطعة طاقة ModuleBus.
- تحقق من حالات قنوات الإدخال النشطة مباشرة عبر مؤشرات LED باللوحة الأمامية.

الشهادات والمعايير

مجال الشهادة	معايير الامتثال
السلامة الكهربائية	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
موافقات المواقع الخطرة	الفئة 1 القسم 2 cULus، الفئة 1 المنطقة 2 cULus، ATEX المنطقة 2
الشهادات البحرية	موافقات الفئة ABS, BV, DNV, LR للتطبيقات البحرية والساحلية
التوافق الكهرومغناطيسي	EN 61000-6-4, EN 61000-6-2, علامة CE, RoHS 2011/65/EU, WEEE 2012/19/EU

معلومات التعبئة والتسليم

الشحن واللوجستيات
- إرسال سريع خلال 24 إلى 48 ساعة بعد تأكيد الدفع.
- التسليم السريع العالمي متاح عبر النقل الجوي لـ FedEx وUPS وDHL.
التعبئة والضمان
- يتضمن ضمان استبدال كامل لمدة 12 شهرًا.
- يشحن في عبوة واقية من التفريغ الكهروستاتيكي (ESD).

رؤية Global PLC Spare HUB

أثناء مشروع ترقية في محطة تحويل كهربائية، واجه مهندسو المصنع انقطاعات رقمية خاطئة على خطوط الحالة الطويلة. تسببت الضوضاء الكهربائية المستحثة في حدوث حالات تشغيل خاطئة على بطاقات إدخال 24 فولت تيار مستمر القياسية. من خلال الترقية إلى وحدة ABB DI821 48 فولت تيار مستمر المقترنة بوحدات MTU TU810V1، أدت عتبة الجهد الأعلى (الحد الأدنى للحالة "1" هو 30 فولت) إلى إزالة حساسية الضوضاء بشكل فعال. أدى ضبط إعداد الفلتر الرقمي إلى 8 مللي ثانية داخل معلمات وحدة التحكم إلى زيادة استقرار مدخلات الاتصال دون التضحية بوقت استجابة النظام.

دليل الاختيار

اختيار تصنيف الجهد
- اختر DI821 للتركيبات التي تستخدم بطاريات طاقة تحكم مساعدة 48 فولت تيار مستمر.
- اختر وحدات إدخال رقمية قياسية 24 فولت تيار مستمر لحلقات أجهزة الاستشعار ذات الجهد المنخفض لضمان توافق الجهد.
هندسة غرق التيار
- تحقق من أن مستشعرات المجال الملامسة للمجال تحول إمكانية 48 فولت تيار مستمر إيجابية إلى أطراف إدخال الغرق.

الأسئلة المتكررة (FAQ)

س: ما هي فائدة جهد التشغيل 48 فولت تيار مستمر مقارنة بوحدات الإدخال القياسية 24 فولت تيار مستمر؟

ج: يوفر تصنيف 48 فولت تيار مستمر مناعة أعلى للضوضاء عبر الكابلات الميدانية الطويلة التي تصل إلى 600 متر، مما يجعل DI821 مثاليًا لمرافق الطاقة والمصانع الصناعية الكبيرة.

س: كيف يؤثر اختيار توقيت فلترة الإدخال الرقمي على أداء التحكم؟

ج: يؤدي ضبط وقت فلترة أطول (على سبيل المثال، 16 مللي ثانية) إلى منع ارتداد الاتصال من المفاتيح الميكانيكية من التسبب في مشغلات خاطئة متعددة، بينما تعد أوقات الفلترة الأقصر (2 مللي ثانية) مثالية لعد النبضات السريعة.

س: ماذا يحدث عند انقطاع طاقة مجموعة واحدة من المجال على وحدة الإدخال؟

ج: تكتشف مراقبة جهد العملية فقدان طاقة الإمداد لتلك المجموعة المحددة المكونة من 8 قنوات، وتشغل مؤشر LED التحذيري الأمامي، وترسل رمز خطأ الوحدة عبر ModuleBus.

س: هل يمكن توصيل إشارات المجال 24 فولت تيار مستمر مباشرة بقنوات الإدخال الرقمي DI821؟

ج: لا. الحد الأدنى للجهد المطلوب لتسجيل حالة عالية ("1") على DI821 هو 30 فولت تيار مستمر، لذلك لن تؤدي إشارة 24 فولت إلى تشغيل الإدخال.

س: هل القنوات معزولة عن بعضها البعض بشكل فردي في هذه الوحدة؟

ج: يتم عزل القنوات الـ 16 في مجموعتين متميزتين من ثماني قنوات لكل منهما. تتشارك القنوات داخل المجموعة نفسها جهد إرجاع مشترك، بينما يتم عزل المجموعتين كهربائيًا عن بعضهما البعض وعن الأرض.
