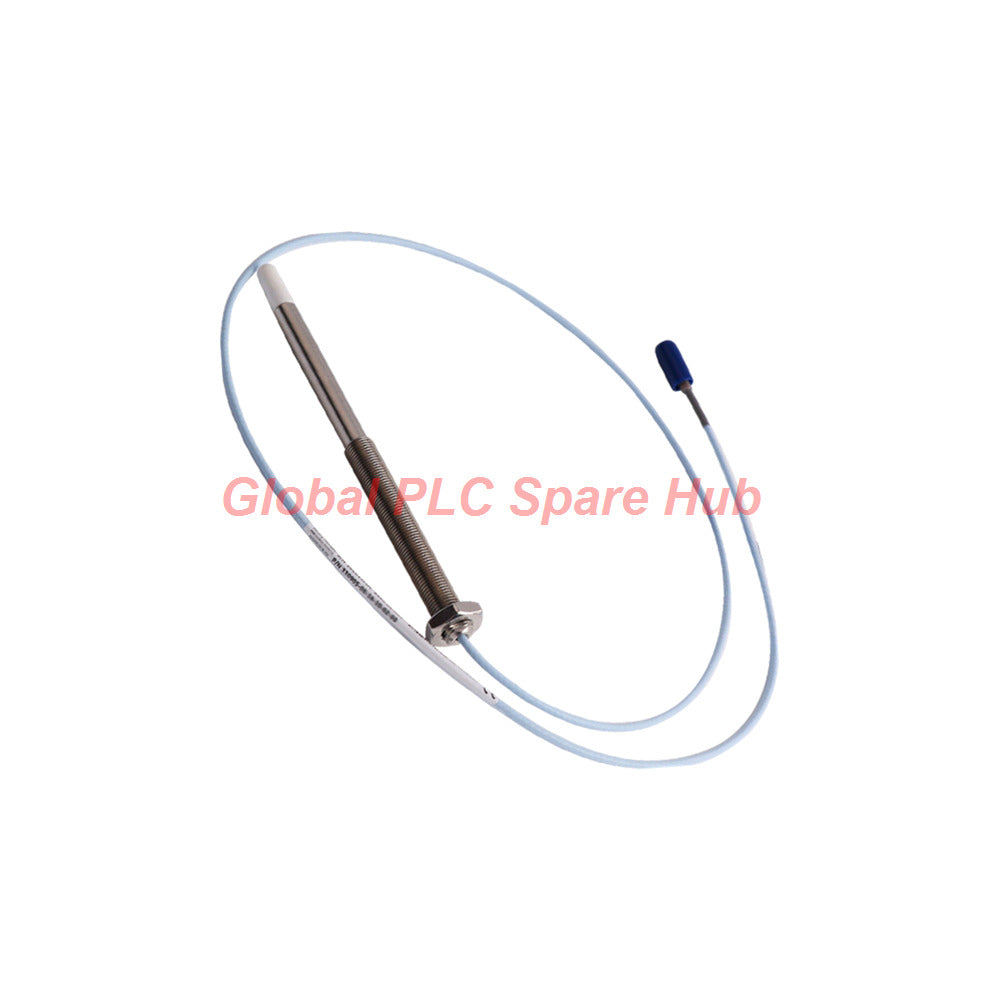

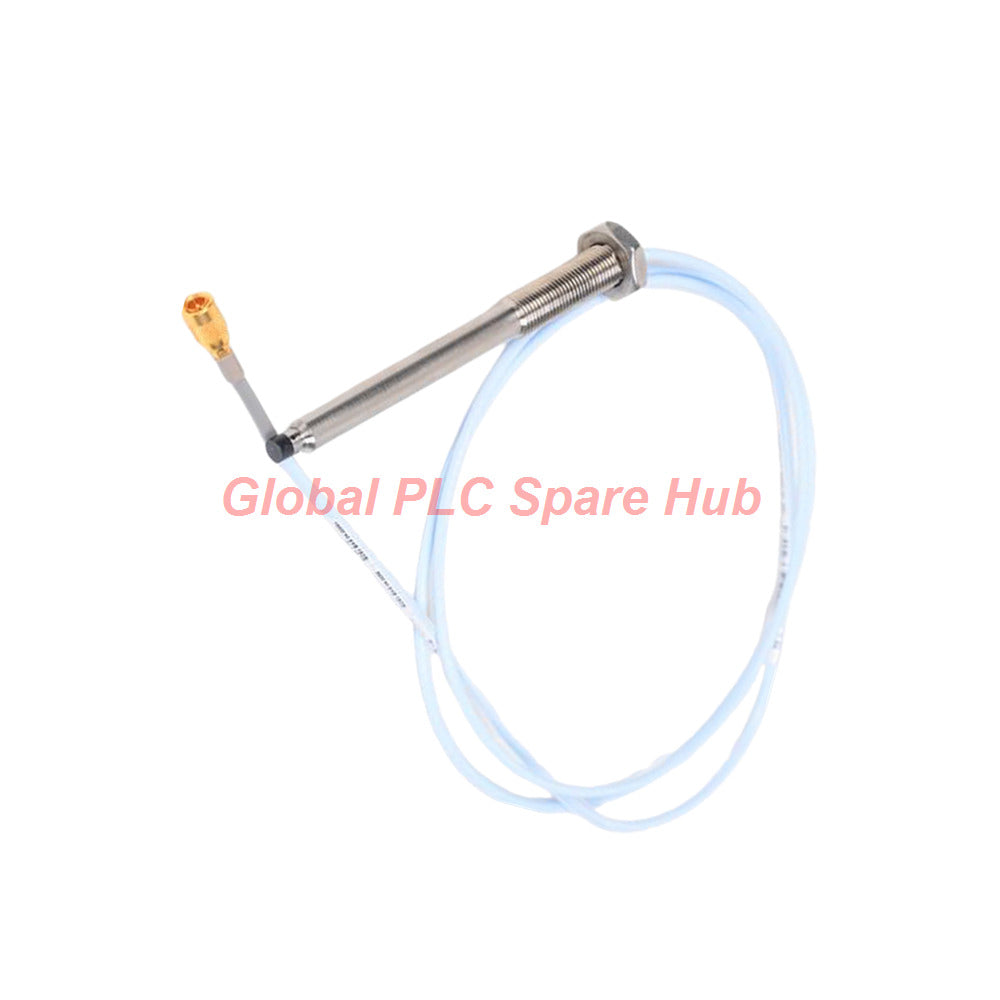

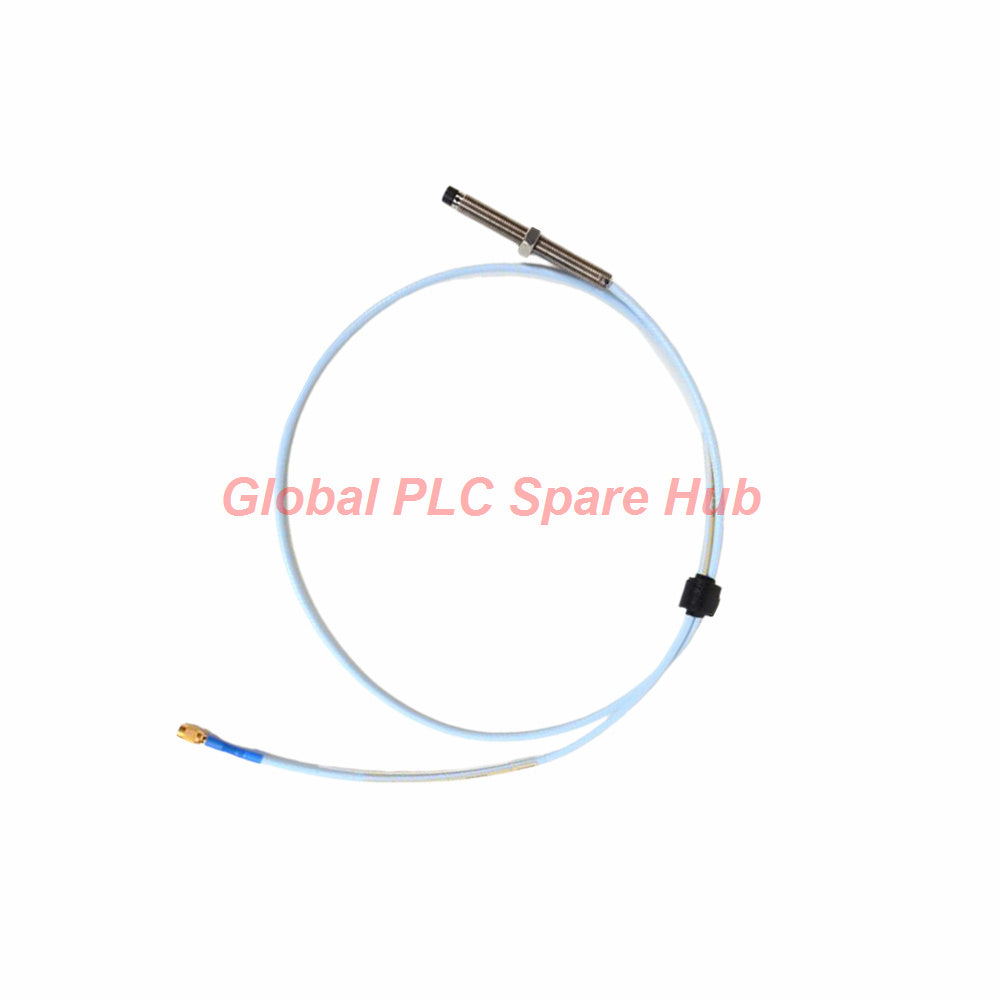

330907-05-30-10-02-00 مستشعر مثبت من الخلف Bently Nevada 3300 NSv

نظرة عامة على المنتج التنفيذية

ينتمي Bently Nevada 330907-05-30-10-02-00 إلى عائلة محولات التيار الدوامي غير المتصلة عالية الدقة من سلسلة 3300 NSv. يحدد مهندسو حماية الماكينات هذا المسبار ذو التثبيت العكسي للمناطق الضيقة على ضواغط الغاز المركزية ووحدات التبريد والآلات ذات العمود الصغير.

يستخدم هذا التصميم التثبيت العكسي من خلال مبيتات المحامل لتبسيط الوصول إلى الغلاف الخارجي. يتميز طرف المسبار بمادة كبريتيد البوليفينيلين، التي توفر مقاومة كيميائية ضد ملوثات غازات العمليات القاسية.

تضمن موصلات ClickLoc المطلية بالذهب قفلًا محوريًا مقاومًا للاهتزاز. يشمل التركيب الميكانيكي قولبة TipLoc الحاصلة على براءة اختراع وختم O-ring داخلي من Viton يمنع تسرب سائل العملية عبر جسم المسبار.

رؤية محور قطع غيار PLC العالمي ومراجعة هندسة المجال

ينشر متخصصو موثوقية المجال لدينا بشكل متكرر Bently Nevada 330907-05-30-10-02-00 في مشاريع مراقبة الآلات التوربينية عالية الكثافة. غالبًا ما تعاني المجسات القياسية 8 مم من تداخل الرؤية الجانبية أو قيود التجويف المعاكس على أعمدة الهدف التي يقل قطرها عن 51 مم. تعمل سلسلة 3300 NSv على التخلص من تشوه الإشارة الجانبية في تجاويف المحامل الضيقة.

خلال عملية تحديث ميداني لضاغط تبريد متعدد المراحل، استبدل الفنيون مجسات السلسلة 3000 القديمة المتدهورة بمستشعر 330907-05-30-10-02-00. سمح تداخل خيط M10x1 بإعداد فجوة خلفية دقيقة من خارج الغلاف، مما قلل وقت التشغيل بمقدار النصف مع الحفاظ على استقرار جهد الفجوة المستمر من -1 إلى -13 VDC.

تحديد التكوين (التسلسل الهرمي لرقم الجزء)

• 330907 — سلسلة المنتج: مسبار التثبيت العكسي 3300 NSv
•   └── 05 — خيار الطول غير المسنن: 0.5 بوصة
•       └── 30 — خيار طول الغلاف: 3.0 بوصات (خيوط مترية M10x1)
•           └── 10 — طول الكابل الكلي: 1.0 متر (39 بوصة)
•               └── 02 — خيار الموصل: موصل محوري صغير ClickLoc، كابل قياسي
•                   └── 00 — خيار موافقة الوكالة: قياسي / غير مطلوب

المعايير التقنية وحدود التشغيل

• الشركة المصنعة: بينتلي نيفادا
• رقم الموديل: 330907-05-30-10-02-00
• نوع النظام: نظام محول القرب 3300 NSv
• حجم الخيط: متري M10x1
• المدى الخطي: 1.5 مم (60 ميل)، يمتد من -1 Vdc إلى -13 Vdc خرج
• إعداد الفجوة الموصى به: 1.0 مم (40 ميل) / ~ -9.0 Vdc انحياز
• مقاومة التيار المستمر (RPROBE): 4.2 ± 0.5 أوم
• مادة طرف المسبار: كبريتيد البوليفينيلين (PPS)
• مادة الغلاف: فولاذ مقاوم للصدأ AISI 304 (SST)
• أقصى عزم دوران للغلاف: 22.6 نيوتن متر (200 رطل بوصة) | موصى به: 7.5 نيوتن متر (66 رطل بوصة)
• درجة حرارة التشغيل والتخزين: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
• أقصى تداخل خيط: 15 مم
• مواصفات كابل الأسلاك الميدانية: 0.2 إلى 1.5 مم² (16 إلى 24 AWG) كابل ثلاثي محمي يصل إلى 305 أمتار

مقارنة الاختيار والاستشارات الهندسية

نصيحة هندسية: اختر 330907-05-30-10-02-00 عند التوصيل عبر صندوق توصيل داخلي باستخدام كابل تمديد منفصل. إذا كان تركيبك يتصل مباشرة بمستشعر Proximitor مثبت خارجيًا في منطقة مقاومة للانفجار، فاختر نموذج 330907-05-30-70-02-05 بدلاً من ذلك لتلبية متطلبات الامتثال للمناطق الخطرة.

سيناريوهات التطبيق وتشخيص الآلات

• مراقبة اهتزاز العمود الشعاعي على محامل الأغشية السائلة ذات الأعمدة الأصغر من 51 مم (2 بوصة).
• قياس موضع الدفع المحوري على مناطق الهدف المسطحة الأصغر من 15 مم (0.6 بوصة).
• اكتشاف سرعة Keyphasor وتوقيت زاوية الطور على موسعات غاز العملية الضيقة.
• الكشف المبكر عن تآكل خلوص محامل المجلات، وعدم محاذاة العمود، وظواهر دوامة الزيت.

شروط التركيب والصيانة واللوجستيات

ضع طرف المسبار لتحقيق إعداد فجوة مادية يبلغ 1.0 مم (40 ميل) أثناء التركيب الميكانيكي. استخدم مقياس متعدد معاير لتأكيد أن قراءة جهد الخرج المستهدف تبلغ حوالي -9.0 VDC في مركز خطي متوسط المدى.

ضع مانع تسرب الخيوط السائل بحذر لمنع تسرب غاز العملية عبر جدار مبيت المحمل. لا تتجاوز أبدًا الحد الأقصى لعزم الدوران البالغ 22.6 نيوتن متر على خيوط M10x1 أثناء شد صامولة القفل النهائية.

قائمة التعبئة: 1 x مسبار Bently Nevada 330907-05-30-10-02-00، كامل مع غطاء الموصل الواقي وورقة المعايرة.

اللوجستيات والتسليم: نشحن إلى جميع أنحاء العالم عبر شركات الشحن السريع بما في ذلك FedEx و UPS و DHL. يتم شحن طلبات المخزون في غضون 24 إلى 48 ساعة بعد تأكيد الدفع.

شروط الضمان: مدعوم بضمان تشغيلي كامل لمدة 12 شهرًا يغطي عيوب المواد المصنعية في ظل ظروف التشغيل العادية.

الأسئلة الشائعة وإرشادات هندسة المجال

س1: ما الذي يميز تكوين مسبار التثبيت العكسي عن مسبار الخيط القياسي؟

ج1: يتم تركيب مجسات التثبيت العكسي من داخل مبيت المحمل إلى الخارج. يسمح هذا التصميم للفنيين باستبدال أو ضبط المستشعر دون تفكيك أغطية الماكينة الخارجية في مساحات الآلات المقيدة.

س2: هل يمكنني توصيل هذا المسبار بطول 1.0 متر مباشرة بمستشعر 3300 XL NSv Proximitor بطول 5.0 أمتار؟

ج2: لا، يجب عليك تركيب كابل تمديد مطابق بطول 4.0 أمتار بينهما. يجب أن يكون الطول الإجمالي للنظام مساويًا لـ 5.0 أمتار لتحقيق دقة عامل القياس 7.87 فولت/مم (200 ملي فولت/ميل).

س3: لماذا تبلغ قراءة مقاومة التيار المستمر المقاسة لدي 4.2 أوم بدلاً من 8.7 أوم القياسية الموجودة في مجسات 8 مم؟

ج3: تستخدم سلسلة 3300 NSv أبعادًا فيزيائية أصغر للملف محسّنة للأهداف الصغيرة. تشير قيمة أساسية تبلغ 4.2 ± 0.5 أوم إلى استمرارية كهربائية صحيحة لكابل مسبار NSv بطول 1.0 متر.

س4: ماذا يحدث إذا انخفضت درجات حرارة التشغيل تحت الصفر إلى أقل من -34 درجة مئوية (-30 درجة فهرنهايت)؟

ج4: التشغيل المستمر تحت -34 درجة مئوية لا يتلف العنصر الحسي نفسه، ولكنه قد يؤدي إلى تدهور ختم O-ring المرن من Viton ويسبب تسرب الضغط على مدى فترات طويلة.

س5: كيف أختار بين خيوط مترية M10x1 وخيوط إمبريالية 3/8-24 أثناء الاستبدال؟

ج5: تحقق من خيوط الماكينة الموجودة بعناية. يشير الموديل 330907 إلى خيوط مترية M10x1، بينما يشير الموديل 330906 إلى خيوط إمبريالية 3/8-24 UNF.
