MDX61B-0014-5A3-4-00 SEW-Eurodrive مشغل تيار متردد رباعي الأرباع

Manufacturer: SEW-EURODRIVE
Product No.: MDX61B-0014-5A3-4-00
Condition： متوفر بالمخزون
Product Type: محرك عاكس
Product Origin: DE
Payment: T/T, Western Union
Weight: 2800g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

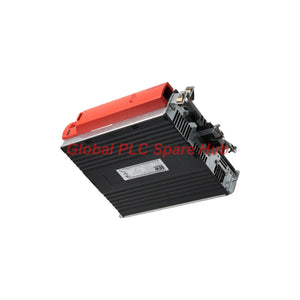

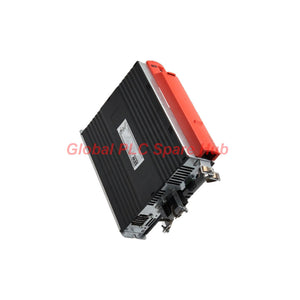

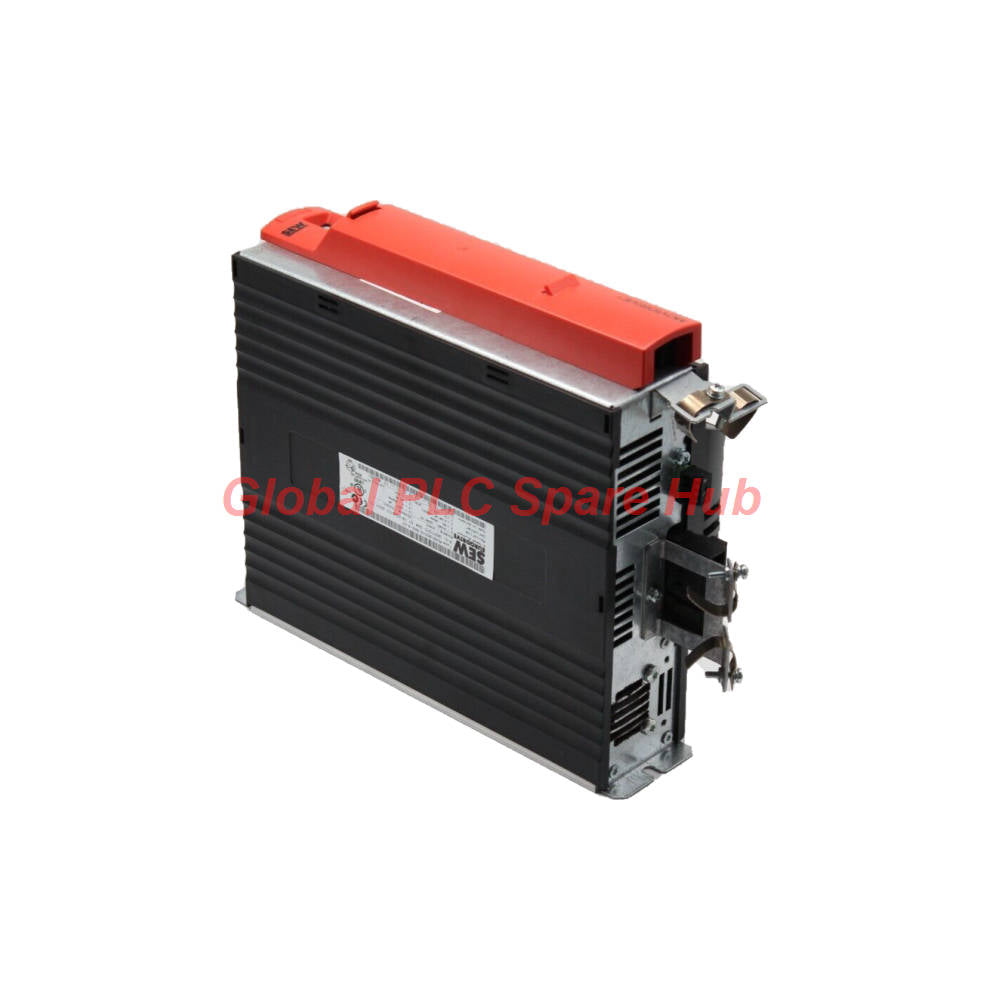

MDX61B-0014-5A3-4-00 | مشغل عاكس SEW MOVIDRIVE MDX61B

يُعد SEW-Eurodrive MDX61B-0014-5A3-4-00 مشغل عاكس MOVIDRIVE MDX61B للتحكم في المحركات ثلاثية الأطوار. يحدد هذا التكوين مصدر إمداد تيار متردد بجهد 380–500 فولت، وتثبيط التداخل اللاسلكي من الفئة C2 من جانب الخط، وتشغيل رباعي الأرباع، ومقطع فرامل مدمج.

تدعم منصة MDX61B بطاقات توسعة اختيارية. اعتمادًا على البطاقة المختارة وتكوين النظام، يمكن أن تضيف وظائف مثل التغذية الراجعة للمشفر أو الاتصال بالحافلة الميدانية. تأكد من البطاقة المثبتة والبرنامج الثابت قبل التخطيط للتكامل أو الاستبدال.

خريطة رمز الطراز | تفصيل التكوين

الرمز	عنصر التكوين	المعنى
MDX61	السلسلة	مشغل عاكس MOVIDRIVE MDX61؛ يمكن تثبيت الخيارات
B	الإصدار	الإصدار B
0014	رمز القدرة	رمز قدرة المحرك الموصى به؛ تحدد بيانات المنتج المورد 1.4 كيلوواط
5	جهد الإمداد	380–500 فولت تيار متردد
A	تثبيط التداخل اللاسلكي	الفئة C2 من جانب الخط
3	الاتصال	ثلاثي الأطوار
4	أرباع التشغيل	تشغيل رباعي الأرباع، مع مقطع فرامل
00	النوع	الإصدار القياسي

الطراز الكامل: MDX61B-0014-5A3-4-00

المواصفات الفنية

المعلمة	المواصفة الموردة
الشركة المصنعة	SEW-Eurodrive
عائلة المنتج	MOVIDRIVE MDX61B
نوع المنتج	مشغل عاكس
الإصدار	B، النوع القياسي
الحجم	0M
جهد الإمداد	380–500 فولت تيار متردد، ثلاثي الأطوار
قدرة المحرك الموصى بها	يشير رمز الطراز إلى 1.4 كيلوواط؛ تسرد البيانات الفنية الموردة أيضًا 1.5 كيلوواط للحمل الثابت و2.2 كيلوواط لعزم الدوران المتغير
تيار الإخراج الاسمي	4 أمبير مع احتياطي الحمل الزائد؛ 5 أمبير بدون احتياطي الحمل الزائد، وفقًا للبيانات الموردة
تشغيل الأرباع	4 أرباع
الكبح	مقطع فرامل مدمج
تثبيط التداخل اللاسلكي	الفئة C2 من جانب الخط
دعم بطاقات التوسعة	بطاقات اختيارية؛ تشمل الأمثلة الموردة DER11B وDFD11B
الأبعاد (العرض × الارتفاع × العمق)	95 × 317 × 260 مم
الوزن	2.8 كجم

التحقق الهندسي: تقدم البيانات الموردة أرقامًا مختلفة لقدرة المحرك: يذكر رمز الطراز 1.4 كيلوواط، بينما تسرد القسم الفني 1.5 كيلوواط للحمل الثابت و2.2 كيلوواط لعزم الدوران المتغير. تحقق من التصنيف الدقيق للمشغل، وتيار الإخراج، وواجب الحمل الزائد، ولوحة اسم المحرك مقابل وثائق SEW قبل تحديد الحجم أو التشغيل التجريبي.

بنية المشغل والتكامل

يتحكم المشغل في محرك ثلاثي الأطوار متوافق من مدخل التيار المتردد الخاص به. تدعم إمكانية التشغيل رباعي الأرباع ومقطع الفرامل المدمج التطبيقات التي تتطلب تباطؤًا محكومًا وإدارة لطاقة الكبح. يجب التحقق من ترتيب الكبح الدقيق مقابل التطبيق ودليل المشغل.

مطابقة المحرك: تحقق من جهد المحرك، والتيار المقدر، والقدرة، والسرعة، والواجب مقابل التصنيفات الموثقة للمشغل.
خيارات التغذية الراجعة: إذا كان التحكم في الحلقة المغلقة مطلوبًا، تحقق من خيار المشفر أو المحلل المثبت وتوافقه.
تكامل الحافلة الميدانية: أكد بطاقة الاتصال الفعلية، وبروتوكول الشبكة، ومجموعة المعلمات، وواجهة وحدة التحكم.
تركيب التوافق الكهرومغناطيسي: اتبع تعليمات الشركة المصنعة للتوصيل، والتأريض، والحجب، وتوجيه الكابلات لتكوين C2 المذكور.
ملاءمة اللوحة: ضع في الاعتبار الأبعاد المدرجة، والمسافات المطلوبة، والتهوية، ونصف قطر انحناء الكابل، وإمكانية الوصول للصيانة.

المعدات المناسبة وسيناريوهات التطبيق

مع مراعاة توافق المحرك والنظام، يمكن النظر في تكوين المشغل هذا للآلات الصناعية التي تتطلب تحكمًا في السرعة المتغيرة وكبحًا محكومًا.

الناقلات ومناولة المواد: تنظيم السرعة والتباطؤ حيث يقع المحرك والحمل المختاران ضمن تصنيفات المشغل.
آلات التعبئة والتغليف والإنتاج: التحكم في سرعة المحرك في أقسام الآلة التي تتطلب تسارعًا وتوقفًا قابلين للتكرار.
الأحمال الرفعية أو الدورية: استخدام محتمل حيث يكون التشغيل رباعي الأرباع مطلوبًا؛ تحقق من تصميم المشغل الكامل والمحرك والكبح والسلامة للواجب.
آلات العمليات: التحكم في السرعة للمضخات أو المراوح أو الخلاطات المتوافقة أو غيرها من المعدات التي يتم تشغيلها.
أنظمة الآلات المؤتمتة: التكامل مع وحدة تحكم من خلال واجهة التحكم المدعومة للمشغل أو بطاقة اختيارية مناسبة.

هذه أمثلة للتطبيقات، وليست تأكيدًا للملاءمة لكل آلة. تتطلب معالجة الطاقة المتجددة، وواجب الكبح، ووظائف السلامة، ووضع التحكم في المحرك هندسة خاصة بالتطبيق.

نهج التشخيص واستكشاف الأخطاء وإصلاحها

استخدم معلومات الأعطال المعروضة للمشغل، وتشخيص المعلمات، ووثائق خدمة SEW ذات الصلة. لا تحدد تفاصيل المنتج المورد رموز أعطال محددة أو وظائف تشخيصية، لذا لا ينبغي استنتاج معاني الأعطال.

العرض	الفحوصات الهندسية الأولية
المشغل لا يبدأ	افحص مصدر الإمداد الوارد، وتمكين التحكم، ومصدر الأمر، وحالة المشغل، ومؤشر الأعطال النشط.
المحرك يفصل أثناء التسارع	راجع بيانات المحرك، ووقت التسارع، وعطالة الحمل، وحدود التيار، والعطل المسجل للمشغل.
عطل في ناقل التيار المستمر أو متعلق بالكبح	افحص ملف تعريف التباطؤ، وواجب الكبح، وترتيب مقطع فرامل التشويش، ومتطلبات التركيب في الدليل.
الاتصال غير متاح	حدد بطاقة الخيار المثبتة، وتحقق من تكوين الشبكة الخاص بها، وافحص حالة الاتصال من جانب وحدة التحكم.
سرعة المحرك أو الاستجابة غير صحيحة	افحص وضع التحكم، ومعلمات المحرك، ومقياس المرجع، وتكوين التغذية الراجعة، ومصدر الأمر.

قبل استكشاف الأخطاء وإصلاحها، اتبع إجراءات السلامة الكهربائية في الموقع واعزل الطاقة الخطرة حسب الاقتضاء. لا تزيل الأغطية أو تختبر الدوائر الداخلية أثناء توصيل الطاقة ما لم يسمح إجراء الشركة المصنعة بذلك صراحة.

رؤية Global PLC Spare HUB

للاستبدال، طابق رمز الطلب الكامل وقارن ملصق التصنيف للوحدة المثبتة. يحدد اللاحقة خصائص كهربائية ووظيفية مهمة؛ قد لا يحتوي مشغل MDX61B مشابه في المظهر على نفس تكوين الإمداد أو التثبيط أو الكبح أو الخيارات.

يجب أن يعتمد اختيار المحرك على التيار الموثق للمشغل وواجب الحمل الزائد—وليس القدرة وحدها. إذا كان التطبيق يتضمن تباطؤًا متكررًا، فأكد حدود طاقة الكبح ودورة الواجب. إذا كانت الآلة تستخدم التغذية الراجعة للمشفر أو التحكم بالحافلة الميدانية، فافحص بطاقات الخيارات الفعلية قبل الطلب.

الضمان والشحن

المنتج: مشغل عاكس SEW-Eurodrive MDX61B-0014-5A3-4-00
الضمان: 12 شهرًا
شركات الشحن: FedEx وUPS وDHL
تقدير الإرسال: عادةً 24–48 ساعة بعد معالجة الطلب، حسب المخزون وتأكيد الطلب
التحقق من الطلب: قدم رقم القطعة الكامل، وبيانات لوحة اسم المحرك، وأي تفاصيل لبطاقات الخيارات المثبتة عند طلب عرض أسعار.

الأسئلة الشائعة

س1: ما الذي يجب أن أقارنه بين المشغل القديم والبديل قبل التركيب؟

قارن رمز الطلب الكامل، وفئة الجهد، وتصنيف التيار، وواجب الحمل الزائد، ومواصفات مقطع فرامل التشويش، وفئة التثبيط، والحجم، وبطاقات الخيارات المثبتة. تحقق أيضًا من البرنامج الثابت ونسخة احتياطية للمعلمات حيثما ينطبق.

س2: هل قيمة رمز الطراز 1.4 كيلوواط كافية لاختيار محرك؟

لا. تحتوي المعلومات الموردة على أرقام قدرة مختلفة. أكد التصنيف الرسمي لهذا المشغل الدقيق واختر وفقًا للتيار المقدر للمحرك، وملف الحمل، ومتطلبات الحمل الزائد.

س3: ما المعلومات التي تساعد في تحديد ما إذا كان المشغل يمكنه التعامل مع الكبح المتكرر؟

قدم عطالة الحمل، والسرعة، ووقت التوقف، وتكرار الدورة، وبيانات المحرك، وواجب الكبح. استخدم هذه التفاصيل للتحقق من مقطع فرامل التشويش وحدود طاقة الكبح في وثائق الشركة المصنعة.

س4: كيف يمكنني التأكد من أن خيار الاتصال أو التغذية الراجعة سيعمل مع آلاتي؟

حدد رقم قطعة بطاقة الخيار المثبتة ونوع البروتوكول أو التغذية الراجعة المطلوب. تحقق من التوافق مع إصدار المشغل، ووحدة التحكم، وتكوين الشبكة، وبرنامج التطبيق.

س5: ما هي الخطوة الأولى المفيدة عندما يتسبب استبدال المشغل في عطل بالآلة؟

التقط مؤشر العطل الدقيق وقارن مجموعة معلمات البديل بالأصلية. ثم تحقق من بيانات المحرك، ومصدر الأمر، وإعداد التغذية الراجعة، والتوصيل قبل تغيير معلمات الضبط.
