MDX61B0055-5A3-4-00 محرك عاكس SEW | MOVIDRIVE ثلاثي الأطوار
Manufacturer: Schneider Electric
Product No.: MDX61B0055-5A3-4-00
Condition： متوفر بالمخزون
Product Type: محرك عاكس
Product Origin: DE
Payment: T/T, Western Union
Weight: 6600g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون

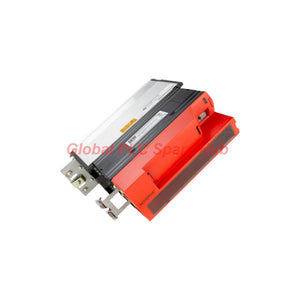

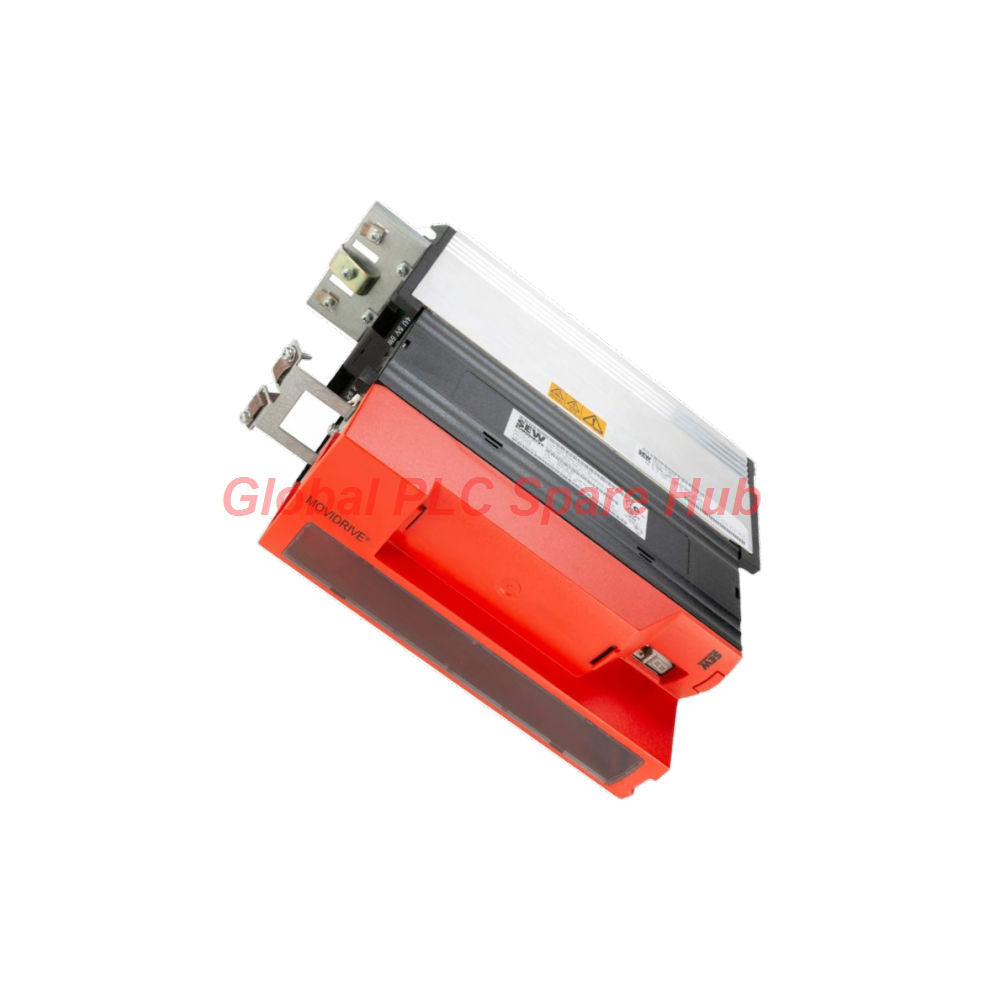

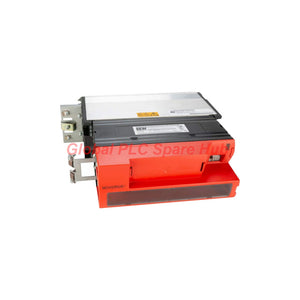

محرك عاكس SEW MOVIDRIVE MDX61B0055-5A3-4-00
يُعد MDX61B0055-5A3-4-00 محرك عاكس من SEW MOVIDRIVE مصمم للتحكم في السرعة المتغيرة للمحركات ثلاثية الأطوار المتوافقة. ويدعم إمدادًا تيارًا مترددًا بجهد 380–500 فولت، مع قدرة محرك موصى بها تبلغ 5.5 كيلوواط في ظروف الحمل الثابت. ويتضمن تكوينه رباعي الأرباع مقطعًا لقطع تيار الفرامل، مما يجعله مناسبًا لأنظمة التشغيل التي تتطلب تباطؤًا محكومًا وإدارة لطاقة الكبح.
مع تيار خرج مقدر يبلغ 12.5 أمبير وقدرة خرج تبلغ 8.7 كيلو فولت أمبير، تناسب هذه الوحدة تطبيقات الحركة الصناعية التي يجب أن تتوافق فيها قدرات المحرك وخصائص الحمل ومتطلبات الكبح مع تكوين المحرك. تأكد من رقم القطعة الكامل ومتطلبات النظام قبل استبدال وحدة مثبتة.
01 | المواصفات الكهربائية والميكانيكية
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | SEW-Eurodrive |
| الطراز | MDX61B0055-5A3-4-00 |
| سلسلة المنتج | MOVIDRIVE MDX61B |
| نوع المنتج | محرك عاكس / محرك متغير التردد |
| قدرة المحرك الموصى بها | 5.5 كيلوواط، تطبيق بحمل ثابت |
| جهد الإمداد | 3 × 380–500 فولت تيار متردد |
| تردد الإمداد | 50/60 هرتز، كما هو موضح في بيانات المنتج |
| تيار الخرج المقدر | 12.5 أمبير |
| قدرة الخرج المقدرة | 8.7 كيلو فولت أمبير |
| تكوين الأرباع | 4Q، مع مقطع لقطع تيار الفرامل |
| كبح التداخلات اللاسلكية من جانب الخط | الفئة C2، كما هو محدد في وصف الرمز المرفق |
| الحجم | 2S |
| الأبعاد (العرض × الارتفاع × العمق) | 105 × 335 × 294 مم |
| الوزن | 6.6 كجم |
02 | تفصيل تكوين الطراز واللاحقة
استخدم التفصيل التالي لمراجعة رمز الطلب المرفق. تحقق من الرمز الكامل من لوحة اسم المحرك ومن وثائق SEW ذات الصلة قبل طلب بديل.
| جزء الرمز | المعنى | أهمية الاختيار |
|---|---|---|
| MDX61 | سلسلة ذات خيارات متاحة للتثبيت | يحدد عائلة المحرك وتكوينها القائم على الخيارات. |
| B | الإصدار B | يحدد إصدار المنتج المحدد. |
| 0055 | قدرة المحرك الموصى بها: 5.5 كيلوواط | افحص لوحة اسم المحرك وواجب الحمل الفعلي. |
| 5 | جهد الإمداد: 380–500 فولت تيار متردد | يجب أن يتوافق مع إمداد الموقع ثلاثي الأطوار. |
| A | كبح التداخلات اللاسلكية من جانب الخط، الفئة C2 | افحص متطلبات التوافق الكهرومغناطيسي وظروف التثبيت. |
| 3 | اتصال ثلاثي الأطوار | أكد ترتيب الإمداد الوارد. |
| 4 | تشغيل رباعي الأرباع مع مقطع لقطع تيار الفرامل | راجع واجب الكبح وأي مكونات كبح خارجية مطلوبة للتطبيق. |
| 00 | نوع قياسي | أكد أي خيارات مطلوبة بشكل منفصل. |
03 | ملاءمة التطبيق: أين يمكن استخدام هذا المحرك
قد يناسب MDX61B0055-5A3-4-00 المعدات الصناعية التي تتطلب سرعة محرك متغيرة وكبحًا محكومًا، بشرط أن يقع المحرك والحمل ضمن قدرات المحرك.
- أنظمة النقل: ضبط سرعة الحزام لتتناسب مع تدفق الإنتاج وتقليل الانتقالات الميكانيكية المفاجئة.
- آلات التعبئة والتغليف: دعم ضبط السرعة لآليات التغذية والنقل والمناولة المتوافقة.
- معدات مناولة المواد: تطبيق التحكم في السرعة المتغيرة حيث يؤثر سلوك التباطؤ والتوقف على الإنتاجية.
- آلات العمليات الصناعية: تنظيم سرعة المحرك في الخلاطات وأجهزة التغذية والمعدات المساعدة المتوافقة.
- مشاريع التحديث والصيانة: استبدال محرك تالف عندما تتوافق القدرات الكهربائية والتكوين وواجهة التحكم ومتطلبات الكبح مع التثبيت الحالي.
ملاحظة هندسية: لا يؤكد التصنيف رباعي الأرباع ومقطع قطع تيار الفرامل بمفردهما ملاءمة كل حمل استردادي أو عالي القصور الذاتي. راجع طاقة الكبح ودورة الواجب وتكرار التوقف وأجهزة الكبح المطلوبة قبل التشغيل التجريبي.
04 | التشخيص والتشغيل التجريبي واستكشاف الأخطاء وإصلاحها
يمكن أن تنشأ الأعطال المتعلقة بالمحرك من إمداد الطاقة أو دائرة المحرك أو إعدادات المعلمات أو ميكانيكا الحمل أو نظام الكبح. يساعد الفحص المنظم على التمييز بين عطل المحرك ومشكلة في معدات خارجية.
- المحرك لا يبدأ: تحقق من إمداد الطاقة ثلاثي الأطوار وأوامر التمكين والبدء والتربيطات ومصدر التحكم المكوّن. افحص حالة المحرك المعروضة أو معلومات العطل باستخدام واجهة المشغل أو التشخيص المتاحة.
- زيادة حمل المحرك أو التوقفات غير المتوقعة: قارن تيار لوحة اسم المحرك مع بيانات المحرك المكوّنة. افحص الربط الميكانيكي وتغيرات الحمل وإعدادات التسارع وواجب التشغيل قبل استبدال العاكس.
- أعطال التباطؤ المفرط: راجع منحنى التوقف وطاقة كبح التطبيق. أكد ترتيب مقطع قطع تيار الفرامل وأي مقاومة كبح مطلوبة وفقًا لوثائق الشركة المصنعة.
- تداخل أو تحكم غير مستقر: افحص التأريض وتوجيه الكابلات والدروع وممارسات التثبيت وفقًا لمتطلبات التوافق الكهرومغناطيسي ذات الصلة. لا يلغي تصنيف الكبح C2 الحاجة إلى توصيل سليم.
- تشغيل تجريبي للاستبدال: سجّل مجموعة المعلمات الحالية وتوصيلات التحكم قبل الإزالة. تحقق من بيانات المحرك ومصدر الأوامر وحدود السرعة وأوقات المنحنيات ووظائف الحماية وسلوك الكبح قبل إعادة المعدات إلى الخدمة.
يعتمد تفصيل التشخيص المتاح على الواجهة المثبتة والبرنامج وتكوين المعلمات وتكامل النظام. لا يفترض هذا الوصف رمز عطل محددًا أو خيار اتصال أو ميزة تشخيص مدمجة لم يتم تأكيدها للوحدة المرفقة.
05 | رؤية Global PLC Spare HUB
عند استبدال محرك، فإن مطابقة قدرة المحرك البالغة 5.5 كيلوواط هي مجرد الفحص الأول. يجب على مهندسي الموقع أيضًا مقارنة تيار الخرج المقدر ونطاق الإمداد وبنية التحكم وإعدادات المعلمات وترتيب الكبح. قد لا توفر محركان بقدرات مماثلة استبدالًا مباشرًا عند اختلاف رموز الخيارات أو إعدادات التطبيق الخاصة بهما.
يستحق MDX61B0055-5A3-4-00 التقييم لمخزون الصيانة وتحديثات الآلات المتوافقة حيث يتم تحديد إمداد ثلاثي الأطوار بجهد 380–500 فولت وتطبيق محرك بقدرة 5.5 كيلوواط. قبل الشراء، قدم رمز لوحة الاسم الكامل وبيانات المحرك وتكوين المحرك الحالي حتى يمكن التحقق من البديل وفقًا لظروف التشغيل الفعلية.
06 | قائمة التحقق من التوافق والاختيار
- طابق رمز الطراز الكامل، بما في ذلك جميع اللواحق، مع الوحدة المثبتة.
- أكد أن الإمداد المتاح هو تيار متردد ثلاثي الأطوار بجهد 380–500 فولت.
- افحص تيار المحرك المقدر وواجب الحمل؛ لا تختر بناءً على كيلوواط فقط.
- راجع مقطع قطع تيار الفرامل ومتطلبات الكبح، خاصة للتوقفات المتكررة أو الأحمال عالية القصور الذاتي.
- أكد توصيلات التحكم والخيارات المثبتة ونسخ المعلمات الاحتياطية والواجهات المطلوبة قبل التثبيت.
- افحص خلوص الحاوية وأبعاد التثبيت والتهوية والظروف الحرارية للوحة.
07 | الضمان والشحن ومحتويات العبوة
- الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط وأحكام ضمان البائع.
- طرق الشحن: FedEx أو UPS أو DHL، حسب الوجهة وترتيبات الشحن.
- محتويات العبوة: محرك عاكس واحد MDX61B0055-5A3-4-00. يتم تضمين الملحقات الإضافية فقط عندما يتم إدراجها صراحةً في عرض السعر.
- قبل الطلب: اطلب تأكيد رمز الطراز الدقيق وحالة الوحدة والعناصر المشمولة ومتطلبات التوافق.
08 | الأسئلة الشائعة
س1: هل MDX61B0055-5A3-4-00 مناسب لكل محرك بقدرة 5.5 كيلوواط؟
ج: لا. قارن تيار المحرك المقدر وجهده وواجب التشغيل ومتطلبات الحمل الزائد مع مواصفات المحرك. قدرة المحرك البالغة 5.5 كيلوواط وحدها لا تثبت التوافق.
س2: ما الذي يجب التحقق منه قبل استبدال وحدة MOVIDRIVE موجودة؟
ج: طابق رمز الطلب الكامل وقارن الإمداد وتيار الخرج وواجهات التحكم والخيارات المثبتة وترتيب الكبح. إذا أمكن، احتفظ بنسخة احتياطية من المعلمات الأصلية ووثق توصيلات الأطراف قبل الإزالة.
س3: هل يعني مقطع قطع تيار الفرامل المدمج أن مقاومة الكبح الخارجية غير ضرورية؟
ج: ليس بالضرورة. يدعم المقطع إدارة طاقة الكبح، لكن المقاومة المطلوبة أو ترتيب الكبح الآخر يعتمد على التطبيق وقواعد تكوين الشركة المصنعة. أكد تكرار التوقف والقصور الذاتي ومتطلبات المقاومة قبل التشغيل التجريبي.
س4: ما المعلومات التي تساعد في تشخيص مشاكل التيار الزائد المتكررة أو توقف المحرك؟
ج: سجّل معلومات العطل المعروضة وظروف التشغيل وتيار المحرك وإعدادات التسارع والتباطؤ وما إذا كانت المشكلة تحدث أثناء بدء التشغيل أو تحت الحمل. افحص دائرة المحرك والحمل الميكانيكي قبل استنتاج أن العاكس نفسه قد تعطل.
س5: ما المعلومات التي يجب أن أقدمها عند طلب عرض سعر للاستبدال؟
ج: قدم رمز الطراز الكامل وصورة واضحة للوحة الاسم وبيانات لوحة اسم المحرك وجهد الإمداد ومتطلبات واجهة التحكم وتفاصيل الكبح. تساعد هذه التفاصيل في تقييم التوافق الكهربائي وتحديد الاختلافات بين الوحدة المطلوبة والمحرك المثبت.
