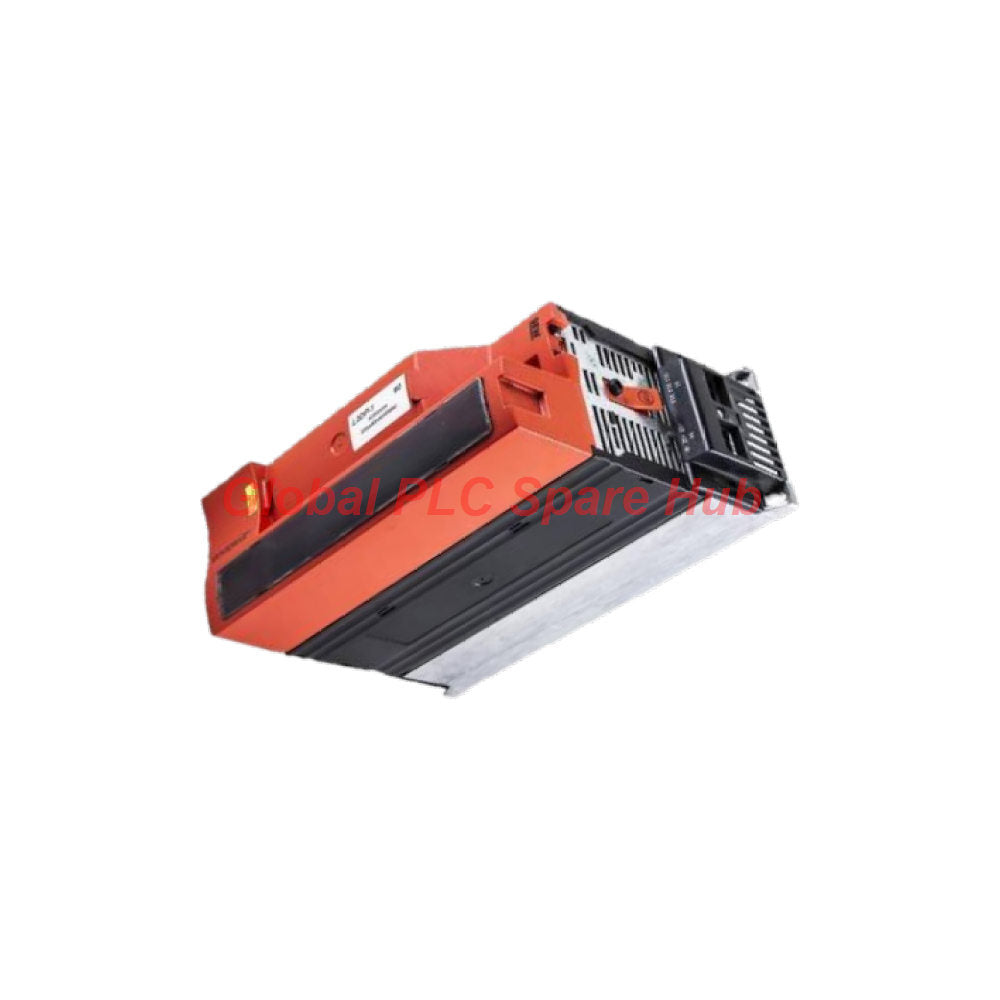

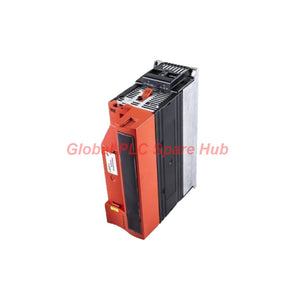

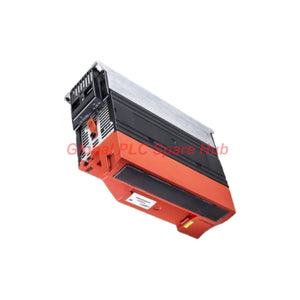

محول تردد SEW-Eurodrive طراز MDX61B0030-5A3-4-0T – MOVIDRIVE B

SEW MDX61B0030-5A3-4-0T | مشغل عاكس MOVIDRIVE® B بقدرة 3 كيلو واط

يُعد SEW-Eurodrive MDX61B0030-5A3-4-0T مشغّل عاكس من سلسلة MOVIDRIVE® B، وهو مخصص لتطبيقات التحكم في المحركات الصناعية. وقد صُمم لأنظمة إمداد التيار المتردد ثلاثي الأطوار من فئة 380–500 فولت، وهو مصنف للتطبيقات التي يُوصى فيها بقدرة محرك تبلغ 3 كيلو واط.

في مشاريع الصيانة والتحديث، تتمثل عوامل الاختيار الرئيسية في التيار المقنن للمحرك، وفئة جهد إمداد المشغّل، وطريقة التحكم في السرعة المطلوبة، وخيارات الاتصال أو التغذية الراجعة المثبتة. كما أن تحديد «إصدار التطبيق» يجعل من المهم التحقق من مجموعة المعلمات الأصلية وتكوين الأجهزة قبل تشغيل وحدة بديلة.

01 | ورقة البيانات الهندسية

المواصفة	التفاصيل
الشركة المصنّعة	SEW-Eurodrive
الطراز الكامل	MDX61B0030-5A3-4-0T
عائلة المنتج	MOVIDRIVE® B / MDX61B
نوع المنتج	مشغّل عاكس / محوّل تردد
قدرة المحرك الموصى بها	3 كيلو واط / حوالي 4 حصان
سعة الخرج المقننة	4.8 كيلو فولت أمبير، كما هو موفر؛ تحقق من المواصفات الفنية المعمول بها من SEW
الإمداد الرئيسي	تيار متردد ثلاثي الأطوار، 380–500 فولت، 50/60 هرتز، كما هو موفر
تيار الدخل	حوالي 6.3 أمبير عند 400 فولت، كما هو موفر
تيار الخرج	حوالي 7 أمبير / 7.9 أمبير، كما هو موفر؛ تأكد من التصنيف والواجب المعمول بهما
جهد الخرج	خرج متغير، يصل إلى مستوى جهد الدخل المعمول به، وفقًا لظروف تشغيل المشغّل
تردد الخرج	0–599 هرتز، كما هو موفر؛ تأكد من النطاق المسموح به للتكوين ونمط التحكم الدقيقين
التكوين	إصدار التطبيق؛ يعتمد توفر الخيارات على الأجهزة المثبتة
الرقم الإضافي الموفر	130 واط؛ تأكد مما إذا كان هذا يشير إلى فقدان الطاقة أو قيمة مقننة أخرى قبل النشر

التحقق من البيانات الفنية: تتطلب بعض القيم الموفرة تأكيدًا بمقارنتها بلوحة اسم المشغّل أو بوثائق SEW المطابقة. وبشكل خاص، تأكد من تيار الخرج الدقيق، وقيمة 4.8 كيلو فولت أمبير، والحد الأقصى لتردد الخرج، ومعنى قيمة 130 واط قبل اعتبارها تصنيفات مضمونة.

02 | تفصيل التكوين – رمز الطراز حسب الوظيفة

يساعد رمز الطلب الكامل على التمييز بين عائلة المشغّل الأساسية وفئة الجهد وترتيب التوصيل وتكوين الكبح وإصدار التطبيق. يتبع التفصيل أدناه التسمية الموفرة، ويجب التحقق منه بمقارنته بوثائق رمز النوع الرسمية قبل الطلب.

• MDX61
  • منصة مشغّل العاكس MOVIDRIVE® B.
  • تدعم خيارات التوسيع المتوافقة حسب الأجهزة المثبتة وتكوين المشغّل.
• B
  • الإصدار B من عائلة منتجات MOVIDRIVE®.
• 0030
  • تسمية حجم المشغّل المرتبطة بفئة قدرة المحرك الموصى بها البالغة 3 كيلو واط في المعلومات الموفرة.
  • يجب التحقق من الملاءمة النهائية بمقارنتها بتيار المحرك وملف الحمل ومتطلبات الحمل الزائد.
• 5
  • فئة الجهد: تيار متردد ثلاثي الأطوار 380–500 فولت، وفقًا للبيانات الموفرة.
• A
• A
  • لاحقة التكوين. تحقق من معناها الدقيق باستخدام جدول رموز الطلب الرسمي لشركة SEW لهذا الإصدار من المنتج.
• 3
  • تكوين التوصيل كما هو موضح في تسمية النوع الموفرة؛ تأكد من التعريف الدقيق لللاحقة قبل تقديم الطلب.
• 4
  • لاحقة تكوين الكبح والتشغيل. تأكد من مواصفات الأرباع الأربعة ومفرط الكبح (brake chopper) المعمول بها من وثائق الطراز الدقيق.
• 0T
  • إصدار التطبيق، كما هو موفر.
  • تحقق من توافق البرامج الثابتة والمعلمات وبطاقات الخيارات المثبتة عند استبدال مشغّل موجود.

قاعدة الاستبدال: لا تختر وحدة بديلة بناءً على تصنيف 3 كيلو واط فقط. قارن رمز النوع الكامل وتيار لوحة الاسم وفئة الجهد وواجهات التحكم والخيارات المثبتة ومتطلبات الكبح. قد لا تكون الوحدة ذات القدرة الاسمية نفسها بديلاً مباشرًا.

03 | أين يناسب هذا المشغّل بقدرة 3 كيلو واط

يُعتبر المشغّل بقدرة 3 كيلو واط مناسبًا عادةً لتطبيقات المحركات الصناعية الصغيرة والمتوسطة التي تتطلب سرعة قابلة للتعديل أو بدء تشغيل محكومًا أو إيقافًا متكررًا. يجب أن يظل التطبيق النهائي ضمن الحدود الكهربائية والحرارية والميكانيكية للمشغّل.

الآلة أو النظام	متطلب التحكم النموذجي	فحص الاختيار
أنظمة النقل	سرعة خط قابلة للتعديل وتسارع محكوم	تحقق من حمل السير وعزم بدء التشغيل ووقت الارتفاع المطلوب.
معدات التعبئة والتغليف	تغييرات متكررة في السرعة ودورات آلة منسقة	تحقق من واجهة وحدة التحكم وتوقيت التسلسل.
المضخات الصناعية	سرعة محرك متغيرة للتحكم في تدفق العملية	تحقق من خصائص حمل المضخة والسرعة الدنيا والتبريد.
المراوح ومعدات التهوية	تدفق هواء قابل للتعديل وصدمة بدء ميكانيكية مخفضة	تأكد من تيار المحرك ونطاق تشغيل المروحة.
آلات الخلط والمعالجة	سرعة محرك محكومة تحت حمل متغير	قيم عزم الدوران المطلوب ومدة الحمل الزائد.
تركيبات MOVIDRIVE® B الحالية	استبدال المشغّل أو استعادة الصيانة	طابق التسمية الكاملة ومجموعة المعلمات وبطاقات الخيارات.

04 | نهج التشخيص لمهندسي الصيانة

عندما يتوقف المشغّل بشكل غير متوقع أو يفشل في اتباع أمر السرعة، يجب تقييم رسالة الخطأ مع حالة تشغيل الآلة. تساعد الفحوصات التالية على التمييز بين مشاكل إمداد الطاقة ومشاكل أوامر التحكم وأعطال المحرك وأخطاء التكوين.

• لا توجد شاشة أو لا يوجد بدء تشغيل طبيعي: تحقق من إمداد التيار المتردد ثلاثي الأطوار الوارد والحماية في المنبع وحالة الأطراف ومتطلبات إمداد التحكم بمقارنتها بمخطط الأسلاك.
• المشغّل جاهز ولكن المحرك لا يعمل: تحقق من شروط التمكين وأوامر وحدة التحكم والتربيطات وقيم المرجع وحالة الأعطال النشطة.
• تيار زائد أو فصل أثناء التسارع: افحص كابل المحرك وعزل المحرك حسب الاقتضاء وحالة الحمل ومنحنى التسارع وإعدادات معلمات المحرك.
• السرعة غير مستقرة أو غير صحيحة: قارن المرجع المطلوب بمصدر المرجع الفعلي وتغيير المقياس وبيانات المحرك ونمط التحكم المختار.
• يفصل المشغّل بعد تشغيل ممتد: راجع سجل الأعطال وتيار الحمل ودرجة حرارة الحاوية والتهوية وظروف التبديل وسلامة التوصيل.
• انقطاع الاتصال أو التحكم: تحقق من حالة وحدة التحكم واتصال الشبكة وخيار الاتصال المثبت وتشخيصات المشغّل ذات الصلة قبل استبدال الأجهزة.

سجل رمز الخطأ الدقيق وتردد التشغيل وحالة الحمل ووقت الحدوث قبل إعادة ضبط المشغّل. يمكن أن تمحو عمليات إعادة الضبط المتكررة سياق التشخيص المفيد وقد تعيد الآلة إلى الخدمة دون تصحيح الخطأ الأساسي.

السلامة الكهربائية: يجب أن يتم صيانة المشغّل من قبل أفراد مؤهلين. افصل إمداد الطاقة وأغلقه بقفل، وانتظر تفريغ رابط التيار المستمر للمدة المحددة من قبل SEW، وتحقق من عدم وجود جهد خطير قبل الوصول إلى أطراف الطاقة. لا تتجاوز أبداً دوائر أمان الآلة لإجبار التشغيل.

05 | قائمة التحقق من التركيب والتشغيل التجريبي

1. قارن لوحة اسم المشغّل بإمداد التيار المتردد ثلاثي الأطوار المتاح ولوحة اسم المحرك.
2. تأكد من أن التيار المقنن للمحرك وواجب الحمل الزائد للتطبيق مناسبان للمشغّل المختار.
3. تحقق من التأريض الواقي ونهايات كابل المحرك ومسارات الكابلات وتجهيزات تهوية الحاوية.
4. حدد مصدر التحكم ومرجع السرعة وأجهزة التغذية الراجعة وأي خيارات اتصال أو مشفرات مثبتة.
5. قم بعمل نسخة احتياطية من المعلمات الأصلية قبل استبدال وحدة تالفة، حيث يظل المشغّل الأصلي متاحًا.
6. اضبط بيانات المحرك الصحيحة وتحقق من التسارع وإبطاء السرعة وحدود السرعة والتربيطات وسلوك الإيقاف.
7. أجرِ اختبارًا محكومًا مع الآلة في حالة آمنة قبل إعادتها إلى الإنتاج.

06 | مراجعة Global PLC Spare HUB

يُعد MDX61B0030-5A3-4-0T ذا صلة بفرق الصيانة التي تدعم معدات SEW MOVIDRIVE® B الحالية في فئة قدرة المحرك البالغة 3 كيلو واط. تعتمد قيمته في مشروع التحديث على ما إذا كان البديل يطابق التصنيفات الكهربائية وواجهات التحكم وتكوين التطبيق للمشغّل المثبت.

بالنسبة لقرارات الشراء، أعطِ الأولوية لتسمية النوع الكامل ولوحة اسم المشغّل الأصلي على وصف عام مثل «عاكس بقدرة 3 كيلو واط». وهذا مهم بشكل خاص عندما تستخدم الآلة أجهزة تغذية راجعة أو اتصال شبكة الحقل أو معلمات خاصة بالتطبيق أو كبحًا محكومًا.

07 | رؤية Global PLC Spare HUB

في أعمال الاستبدال الميداني، قد يتصرف محرك يعمل بشكل صحيح على تكوين مشغّل واحد بشكل مختلف بعد الاستبدال إذا لم يتم إعادة إنتاج بيانات المحرك أو تغيير مقياس المرجع أو أوقات المنحنيات أو واجهات وحدة التحكم بدقة. لذلك، يتضمن التبديل الناجح للأجهزة مراجعة المعلمات والاختبار الوظيفي، وليس مجرد توصيل الوحدة الجديدة.

قبل الطلب، اجمع صورة واضحة للوحة الاسم والرقم الكامل للقطعة وتيار المحرك المقنن وتفاصيل بطاقة الخيارات المثبتة. إذا تعطل المشغّل القديم، احتفظ بسجل الخطأ ودون الظروف التي سبقت الإيقاف مباشرة. يمكن أن تساعد هذه المعلومات في تحديد ما إذا كانت المشكلة قد نشأت في المشغّل أو المحرك أو الإمداد أو الحمل أو نظام التحكم.

08 | الضمان والشحن العالمي

• الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط البيع المعمول بها.
• التحقق من الطراز: تأكد من رمز النوع الكامل والتكوين المطلوب قبل تأكيد الطلب.
• طرق الشحن: FedEx وUPS وDHL، حسب الوجهة وتوفر خدمة الناقل.
• التنسيق قبل الشحن: قدم بلد الوجهة وأي متطلبات تسليم عند طلب عرض أسعار.
• الاستفسار الفني: أدرج طراز المشغّل الحالي وبيانات لوحة اسم المحرك وتفاصيل التطبيق لدعم مراجعة التوافق.

09 | الأسئلة الشائعة

س1: كيف يمكنني معرفة ما إذا كان المشغّل بقدرة 3 كيلو واط مناسبًا لحمل ذي عطالة عالية؟

ابدأ بعزم بدء تشغيل الحمل ووقت التسارع وتردد الإيقاف وتيار المحرك بدلًا من القدرة المقننة وحدها. قد يتطلب الحمل ذو العطالة العالية تيارًا أكبر أثناء التسارع أو يولد طاقة أكبر أثناء إبطاء السرعة. تأكد من قدرة المشغّل على الحمل الزائد وترتيب الكبح باستخدام الوثائق الفنية الرسمية.

س2: هل ينبغي لي استبدال المحرك والعاكس معًا؟

ليس بالضرورة. إذا اجتاز المحرك الفحوصات الكهربائية والميكانيكية المناسبة وكانت تصنيفاته متوافقة مع المشغّل البديل، فقد يكون من الممكن الاحتفاظ به. ومع ذلك، يجب تقييم حالة عزل المحرك وتاريخ درجات الحرارة والتيار المقنن وطريقة التوصيل ومتطلبات التحكم قبل اتخاذ هذا القرار.

س3: ماذا أفعل إذا كان البديل مناسبًا ماديًا ولكن وحدة التحكم لا يمكنها الاتصال به؟

قارن خيار الاتصال المثبت والبروتوكول وعنوان العقدة ومعدل البت أو إعدادات الشبكة وتكوين وحدة التحكم مع الإعداد الأصلي. تحقق أيضًا من أن البديل يحتوي على أجهزة الخيارات المطلوبة والبرامج الثابتة المتوافقة. لا يضمن حجم الحاوية المطابق أن واجهة الاتصال متطابقة.

س4: هل المشغّل بقدرة 380–500 فولت مناسب لكل نظام محرك صناعي يعمل بجهد 400 فولت؟

ليس تلقائيًا. تأكد من جهد الإمداد الفعلي وتفاوت الجهد وترتيب الأطوار وتوصيل المحرك والتيار المقنن. راجع أيضًا ظروف الموقع والحماية في المنبع. إذا كان الإمداد خارج النطاق المسموح به أو اختلفت متطلبات المحرك، فاحصل على تقييم للتوافق قبل التركيب.

س5: ما هي السجلات الأكثر فائدة عند التحقيق في أعطال المشغّل المتكررة؟

احتفظ بسجل الأعطال وتيار التشغيل وبيانات لوحة اسم المحرك والمشغّل ودرجة حرارة الخزانة وتغييرات المعلمات الأخيرة وتفاصيل الحمل المتصل. سجل ما إذا كان الفصل يحدث عند بدء التشغيل أو تحت الحمل الأقصى أو أثناء إبطاء السرعة أو بعد تشغيل ممتد. يساعد هذا التسلسل الزمني على تضييق نطاق التحقيق ويقلل من استبدال المكونات غير الضروري.
