MDX61B0040-5A3-4-0T SEW-Eurodrive MOVIDRIVE الفئة B

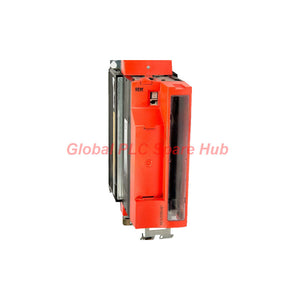

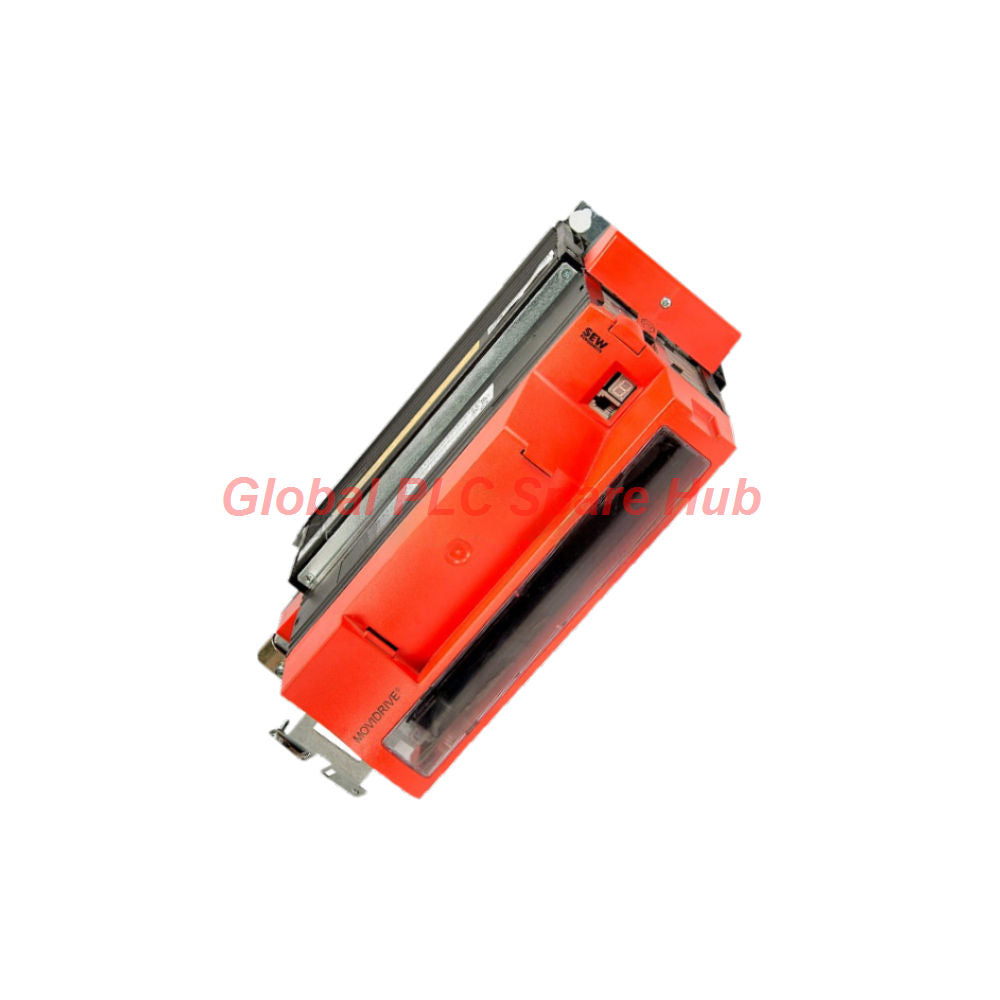

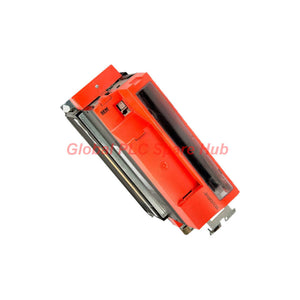

SEW MDX61B0040-5A3-4-0T – مشغل عاكس MOVIDRIVE® B للتطبيقات

يُعد SEW-Eurodrive MDX61B0040-5A3-4-0T مشغل عاكس من سلسلة MOVIDRIVE® B، مصمم للتحكم في سرعة المحرك ضمن أنظمة الأتمتة الصناعية. تدعم هذه الوحدة بقدرة 4 كيلوواط إمدادًا تيارًا مترددًا ثلاثي الأطوار من 380 إلى 500 فولت، وتوفر تشغيلًا رباعي الأرباع مع مقطع تشغيل فرامل مدمج.

توفر نسخة التطبيق منصة للتحكم في المشغل بما يتناسب مع التطبيق مع إمكانية التوسيع الاختياري، وذلك وفقًا للتكوين المثبت. وهي مناسبة للآلات التي تتطلب تسارعًا وتباطنًا محكومين، وتنظيمًا للسرعة، وكبحًا. قبل الاستبدال، تحقق من رمز النوع الكامل، وبيانات المحرك، وواجهة التحكم، والبرنامج الثابت، وبطاقات الخيارات المثبتة ومقارنتها بالمشغل الحالي.

01 | المواصفات الفنية في لمحة

المعلمة	المواصفة
الشركة المصنعة	SEW-Eurodrive
طراز المنتج	MDX61B0040-5A3-4-0T
عائلة المنتج	MOVIDRIVE® B
نوع المنتج	مشغل عاكس / عاكس تردد
الإصدار	الإصدار B، نسخة التطبيق
قدرة المحرك الموصى بها	4 كيلوواط / حوالي 5 حصان
جهد الإمداد الرئيسي	تيار متردد ثلاثي الأطوار 380–500 فولت، 50/60 هرتز
تيار الدخل المقدر	8.6 أمبير عند 100% / 10.7 أمبير عند 125%، كما هو موفر
تيار الخرج المقدر	9.5 أمبير
قدرة الخرج المقدرة	6.6 كيلو فولت أمبير
أرباع التشغيل	تشغيل رباعي الأرباع مع مقطع تشغيل فرامل
تصنيف التوافق الكهرومغناطيسي	كبح التداخل اللاسلكي، C2
معلومات إمداد التحكم	مدخل 24 فولت تيار مستمر؛ تحقق من الأطراف ذات الصلة ومتطلبات الإمداد في دليل الأجهزة
درجة الحماية	IP20
حجم الهيكل	الحجم 1
الأبعاد (العرض × الارتفاع × العمق)	105 × 314 × 234 مم
الوزن	حوالي 3.5 كجم

ملاحظة هندسية: لا ينبغي تفسير مواصفة 24 فولت تيار مستمر على أنها مدخل طاقة المحرك الرئيسي. يستخدم هذا المشغل إمدادًا رئيسيًا تيارًا مترددًا ثلاثي الأطوار بجهد 380–500 فولت. تأكد من الغرض وتعيين الأطراف لأي اتصال 24 فولت تيار مستمر من وثائق SEW ذات الصلة.

02 | تفصيل التكوين – قراءة رمز الطلب الكامل

يُعد رمز التسمية الكامل أكثر فائدة من طراز MDX61B الأساسي وحده. فهو يساعد على التمييز بين فئة الجهد، وترتيب الاتصال، وتكوين الكبح، وإصدار التطبيق.

• MDX61
  • منصة مشغل عاكس MOVIDRIVE® B.
  • يدعم تثبيت خيارات التوسيع المتوافقة، اعتمادًا على الأجهزة والتطبيق المختارين.
• B
  • الإصدار B من عائلة منتجات MOVIDRIVE®.
• 0040
  • قدرة المحرك الموصى بها: 4 كيلوواط.
  • يجب أيضًا التحقق من ملاءمة المحرك الفعلية مقابل التيار المقدر ومتطلبات الحمل الزائد وواجب التشغيل.
• 5
  • فئة جهد الإمداد: تيار متردد ثلاثي الأطوار 380–500 فولت.
• A
  • كبح التداخل اللاسلكي: تصنيف C2 كما هو محدد لهذا التكوين.
• 3
  • تكوين اتصال ثلاثي الأطوار.
• 4
  • تكوين تشغيل رباعي الأرباع مع مقطع تشغيل فرامل مدمج.
  • تأكد من متطلبات مقاومة الكبح الخارجية المسموح بها وتقييمات القدرة قبل التثبيت.
• 0T
  • نسخة التطبيق، كما هو محدد للطراز المورد.
  • افحص البرنامج الثابت الفعلي ومجموعة المعلمات وبطاقات الخيارات المثبتة قبل إعادة استخدام برنامج تحكم موجود.

تذكير بالطلب: يتبع التفصيل أعلاه معلومات المنتج المورد. تأكد من رمز لوحة الاسم الكامل ووثائق رموز النوع الرسمية لـ SEW قبل طلب بديل، لا سيما عندما يتعلق الأمر ببطاقات الخيارات أو الوظائف الخاصة بالتطبيق.

03 | كيف يتناسب هذا المشغل مع الآلة

يقع MDX61B0040-5A3-4-0T بين إمداد التيار المتردد ثلاثي الأطوار والمحرك. ويضبط تشغيل المحرك وفقًا لوضع التحكم المكوّن والإشارات المرجعية ومعلمات التطبيق الخاصة به. يدعم مقطع تشغيل فرامل المشغل إدارة طاقة الكبح عندما يتطلب التطبيق تباطنًا محكومًا.

• الناقلات ومناولة المواد: تنظيم سرعة الحزام، وتنسيق التسارع والتباطن، وتقليل الانتقالات الميكانيكية المفاجئة.
• المضخات والمراوح الصناعية: توفير سرعة محرك قابلة للتعديل حيث يكون المحرك وملف الحمل واستراتيجية التحكم مناسبين للتشغيل بالعاكس.
• آلات التعبئة والتغليف والمعالجة: دعم ملفات السرعة القابلة للتكرار وحركات الآلة المنسقة عندما يتم تكوين بنية التحكم بشكل صحيح.
• معدات الرفع والتحديد بالموقع: دعم التطبيقات التي تتطلب كبحًا محكومًا، مع مراعاة فرامل الآلة الميكانيكية ونظام الأمان وتصميم المشغل المعتمد.
• تحديثات خطوط الإنتاج: استبدال وحدة MOVIDRIVE® B متوافقة مع الاحتفاظ ببنية التحكم الحالية عندما تتطابق الأجهزة والبرنامج الثابت والمعلمات والواجهات.

04 | فحوصات التوافق قبل الاستبدال

لا يؤكد تقييم 4 كيلوواط المتطابق التوافق مع المشغل بمفرده. استخدم الفحوصات التالية لتقليل مخاطر التشغيل التجريبي.

1. تحقق من المحرك: قارن جهد لوحة اسم المحرك والتيار المقدر والقدرة والسرعة وطريقة الاتصال وواجب التشغيل مع تكوين المشغل.
2. افحص الإمداد: تأكد من أن الجهد ثلاثي الأطوار المتاح يقع ضمن النطاق المسموح به للمشغل وأن الحماية العلوية مختارة بشكل صحيح.
3. راجع واجهة التحكم: حدد مصدر الأوامر والمرجع السريع وأجهزة التغذية الراجعة وواجهة ناقل الحقل والإدخال/الإخراج الرقمي أو التماثلي المستخدمة من قبل الآلة.
4. قارن الخيارات المثبتة: سجل بطاقات الاتصال والترميز وغيرها من بطاقات التوسيع. لا تفترض أن أجهزة الخيارات من مشغل آخر يمكن نقلها دون التحقق من التوافق.
5. نسخ احتياطي للمعلمات: احفظ مجموعة المعلمات الحالية وسجل إعدادات المحرك والكبح والمرجع والاتصال الهامة قبل إزالة الوحدة القديمة.
6. تحقق من الكبح والأمان: افحص مقاومة الكبح وتسلسل الفرامل الميكانيكية والوظائف الوقائية ومتطلبات الأمان الخاصة بالآلة قبل إعادة المعدات إلى الخدمة.

05 | القدرة التشخيصية ودليل استكشاف الأخطاء وإصلاحها

تعتمد معلومات التشخيص المتاحة للمشغل على برنامجه الثابت وتكوينه وخياراته المثبتة. أثناء البحث عن الأعطال، استخدم رمز العطل المعروض وبيانات التشغيل مع سجلات وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو التحكم في الحركة الخاصة بالآلة. يصف الدليل التالي فحوصات عملية؛ وهو ليس قائمة برموز الأعطال الخاصة بالطراز.

العرض الملاحظ	الفحوصات الواجب إجراؤها	اعتبار هندسي
المشغل لا يعمل	افحص إمداد التيار المتردد الوارد وأجهزة الحماية والأسلاك واتصالات إمداد التحكم ذات الصلة.	ميز بين فقدان الإمداد الرئيسي ومشكلة طاقة التحكم أو الأسلاك قبل استبدال المشغل.
المحرك لا يبدأ	راجع شروط التمكين والترابط وأوامر وحدة التحكم والقيم المرجعية والأعطال النشطة.	إمداد الطاقة الصالح لا يثبت أن المشغل قد تلقى أمر تشغيل صالحًا.
المحرك يفصل أثناء التسارع	قارن تيار المحرك ووقت التسارع وعزم الحمل وبيانات المحرك والحدود المكوّنة.	يمكن أن يتسبب الحمل الميكانيكي الزائد أو المنحدر غير المناسب في الفصل حتى عندما يبدو تقييم قدرة المشغل صحيحًا.
عطل في ناقل التيار المستمر أو متعلق بالكبح	افحص إعدادات التباطن وأسلاك مقاومة الكبح ومواصفات المقاومة وعزم القصور الذاتي الفعلي للحمل.	يمكن أن تؤدي التوقفات المتكررة ذات القصور الذاتي العالي إلى زيادة الطاقة المتولدة. تحقق من دائرة الكبح مقابل حدود SEW.
اتصال متقطع	افحص حالة خيار ناقل الحقل وحالة الموصل وتكوين الشبكة وتشخيصات وحدة التحكم.	تأكد مما إذا كانت المشكلة مقتصرة على المشغل أو بطاقة الخيارات الخاصة به أو الشبكة الأوسع.
المشغل يعمل بسرعة غير صحيحة	قارن المرجع المأمور بمصدر المرجع الفعلي وتوسيع النطاق وبيانات المحرك ووضع التحكم.	افحص توسيع نطاق PLC وإعدادات المعلمات قبل عزو المشكلة إلى فشل مرحلة الطاقة.

الأمان: يجب أن يقوم الأفراد المؤهلون فقط بإجراء القياسات الكهربائية أو صيانة المشغل. افصل الإمداد وأغلقه بقفل، واسمح لناقل التيار المستمر بالتفريغ للمدة المحددة من قبل SEW، وتحقق من عدم وجود جهد خطير قبل لمس أطراف الطاقة. لا تتجاوز أقفال الأمان القسرية لإعادة التشغيل.

06 | ملاحظات التثبيت والصيانة

• قم بتثبيت المشغل IP20 داخل حاوية مناسبة مع الحماية المطلوبة ضد الغبار والرطوبة والاتصال العرضي.
• حافظ على المسافات ومسارات التهوية المحددة. يمكن أن يزيد تدفق الهواء المقيد من درجة الحرارة الداخلية ويقصر عمر المكونات.
• افصل أسلاك طاقة المحرك عن كابلات الإشارة والاتصال الحساسة وفقًا لدليل التثبيت وممارسات التوافق الكهرومغناطيسي ذات الصلة.
• افحص توصيلات التأريض الواقية ونهايات الكابلات وإحكام الأطراف وعلامات التلف الحراري أثناء الصيانة المخططة.
• راجع ناقل التيار المستمر ودائرة الكبح وسجل الأعطال عند حدوث أعطال متكررة. استبدل المكونات فقط بعد التحقيق في السبب.
• قبل تشغيل بديل تجريبيًا، أكد معلمات المحرك ومصدر الأوامر وحدود السرعة وإعدادات المنحدر وترابط الآلة.

07 | مراجعة مخزون PLC العالمي الاحتياطي

يُعد SEW MDX61B0040-5A3-4-0T مرشحًا عمليًا لفرق الصيانة التي تدعم تركيبات MOVIDRIVE® B الحالية التي تتطلب مشغلًا بقدرة 4 كيلوواط مع إمداد تيار متردد ثلاثي الأطوار بجهد 380–500 فولت. تكوينه رباعي الأرباع ومقطع تشغيل فرامل مناسبان عندما يكون أداء التباطن والتعامل مع طاقة الكبح جزءًا من تصميم الآلة.

بالنسبة لمشاريع الاستبدال، فإن قرار الشراء الرئيسي ليس مجرد تقييم القدرة. أكد رمز التسمية الكامل وبطاقات الخيارات المثبتة وطريقة التحكم ومتطلبات المعلمات أولًا. تساعد هذه الفحوصات في تجنب التأخيرات الناجمة عن عدم تطابق الواجهات أو الاختلافات بين التكوين الأصلي والبديل.

08 | رؤية مخزون PLC العالمي الاحتياطي

من منظور الصيانة، فإن السجل الأكثر فائدة قبل الاستبدال هو مزيج من لوحة اسم المشغل والنسخ الاحتياطي للمعلمات وسجل الأعطال ولوحة اسم المحرك وسجل واضح لواجهات التحكم المتصلة. تساعد هذه المعلومات في التمييز بين فشل المشغل الحقيقي ومشكلة المحرك أو الأسلاك أو الاتصال أو التكوين.

عندما تستخدم الآلة مقاومة كبح أو تغذية راجعة من مشفر، أكد تلك الواجهات بشكل منفصل بدلًا من الاعتماد على رقم الطراز وحده. إذا كان المشغل الأصلي لا يزال متاحًا، فسجل خياراته المثبتة ومعلمات التشغيل قبل إزالته. بالنسبة للتطبيقات المتعلقة بالأمان أو ذات القصور الذاتي العالي، تحقق من تسلسل التوقف الكامل قبل إعادة الآلة إلى الإنتاج.

09 | الضمان والفحص والشحن

• الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط البيع المعمول بها.
• الفحص: يمكن ترتيب التحقق من تحديد الطراز والحالة المتاحة قبل الإرسال.
• خيارات الشحن: FedEx وUPS وDHL، حسب الوجهة وتوفر الخدمة.
• التحقق من الطلب: قدم رقم الطراز الكامل وأي تفاصيل متاحة من لوحة الاسم أو بطاقة الخيارات عند طلب عرض أسعار.
• الدعم الفني: شارك التطبيق وبيانات لوحة اسم المحرك ومعلومات عطل المشغل الحالي للمساعدة في تقييم التوافق.

10 | الأسئلة الشائعة

س1: هل يمكن استخدام هذا المشغل مع محرك بتقييم أقل من 4 كيلوواط؟

من المحتمل، بشرط أن يكون تيار المحرك المقدر وجهده ومتطلبات التحكم وواجب تشغيله متوافقين مع المشغل. أدخل بيانات لوحة اسم المحرك الصحيحة وتحقق من الحد الأدنى المسموح به لظروف التشغيل في وثائق SEW. لا تختر مشغلًا بناءً على الكيلوواط وحده.

س2: ما المعلومات التي ينبغي أن أرسلها عند طلب عرض أسعار بديل؟

قدم رقم الطراز الكامل وصورة للوحة الاسم والكمية المطلوبة ووجهة التسليم وأي أرقام لبطاقات الخيارات المثبتة. إذا كنت تستبدل وحدة تالفة، فقم بتضمين تقييم المحرك وواجهة التحكم أو الاتصال الخاصة بالآلة. تساعد هذه التفاصيل في تحديد اختلافات التكوين قبل الشراء.

س3: هل سيحتفظ المشغل البديل تلقائيًا بمعلمات الآلة الأصلية؟

لا. يعتمد الاحتفاظ بالمعلمات على الوحدة البديلة وطريقة النسخ الاحتياطي المستخدمة. احفظ الإعدادات الأصلية حيثما أمكن، ثم قارن بيانات المحرك ومصادر الأوامر وأوقات المنحدر والحدود ومعلمات الاتصال. قم بتشغيل تجريبي محكوم وتحقق من تسلسل الآلة قبل استئناف الإنتاج.

س4: ماذا ينبغي أن أفحص إذا كان المشغل يفصل فقط بعد تشغيل الآلة لبعض الوقت؟

سجل رسالة العطل الدقيقة وظروف التشغيل عند حدوث الفصل. افحص تغيرات الحمل وتيار المحرك ودرجة حرارة الخزانة والتهوية وسلامة الاتصال وسجل الأعطال. قد يكون للفصل الذي يظهر بعد الإحماء سبب مختلف عن عطل التشغيل الفوري، لذا استخدم الأدلة المسجلة بدلًا من استبدال الأجزاء عن طريق التجربة والخطأ.

س5: هل مقطع تشغيل الفرامل المدمج كافٍ لكل تطبيق كبح؟

لا. مقطع تشغيل الفرامل هو جزء واحد من ترتيب الكبح. يجب تقييم مقاومة الكبح والأسلاك وواجب التشغيل ووقت التباطن وقصور الحمل الذاتي والحدود الحرارية المسموح بها. تتطلب التطبيقات التي تتضمن أحمالًا معلقة أو سلامة الأفراد أيضًا نظام كبح ميكانيكي ونظام أمان مصممين بشكل صحيح.
