وحدة اتصال يوكوجاوا ALP121-S00 لدمج PROFIBUS-DP

Yokogawa ALP121-S00 | وحدة اتصال PROFIBUS-DP

تُعد Yokogawa ALP121-S00 وحدة اتصال PROFIBUS-DP مصممة لربط معدات أنظمة التحكم المتوافقة بشبكة ميدانية PROFIBUS-DP. وتستخدم واجهة متوافقة مع معيار EIA-RS-485، وتدعم سرعات اتصال تتراوح من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية.

توفر الوحدة منفذ اتصال واحد عبر موصل D-sub أنثى بـ9 دبابيس. ويعزل عزل الإشارة الجانب الميداني عن جانب النظام. ويمكن للمهندسين استخدامها في بنى تحكم Yokogawa المتوافقة التي تتطلب اتصال PROFIBUS-DP ويدعم فيها النظام المضيف هذه الوحدة.

مخطط التكوين | فك رموز ALP121-S00

عنصر الرمز	القيمة	المعنى
الطراز	ALP121	وحدة اتصال PROFIBUS-DP
اللاحقة 1	S	النوع القياسي
اللاحقة 2	0	موضع الرمز محدد دائمًا على أنه 0
اللاحقة 3	0	موضع الرمز محدد دائمًا على أنه 0

شجرة التكوين

• ALP121 — وحدة اتصال PROFIBUS-DP
  • -S — النوع القياسي
  • 0 — قيمة رمز ثابتة
  • 0 — قيمة رمز ثابتة

ملاحظة حول رمز الطلب: تحدد المعلومات المقدمة أيضًا الرمز 1 كخيار ISA Standard G3. ونظرًا إلى أن الموضع الدقيق لهذه اللاحقة في البيانات المقدمة غير محدد بالكامل، يُرجى تأكيد رمز الطلب الكامل مع وثائق Yokogawa ذات الصلة قبل استبدال تكوين G3.

البيانات الفنية | واجهة الاتصال والكهرباء

المعلمة	المواصفات
الشركة المصنعة	Yokogawa
الطراز	ALP121-S00
نوع الوحدة	وحدة اتصال PROFIBUS-DP
واجهة الاتصال	PROFIBUS-DP
الواجهة المادية	متوافقة مع EIA-RS-485
عزل الإشارة	عزل بين الجانبين الميداني والنظام
سرعة الإرسال	9,600 بت في الثانية إلى 12 ميجابت في الثانية
أقصى مسافة إرسال	1.2 كم عند 9,600 بت في الثانية
منافذ الاتصال	1
الموصل	D-sub أنثى بـ9 دبابيس
أقصى استهلاك للتيار	0.7 أمبير
الوزن	0.3 كجم

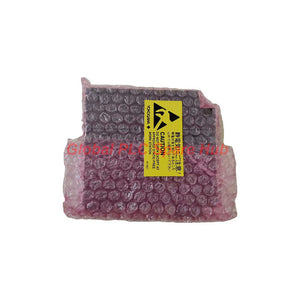

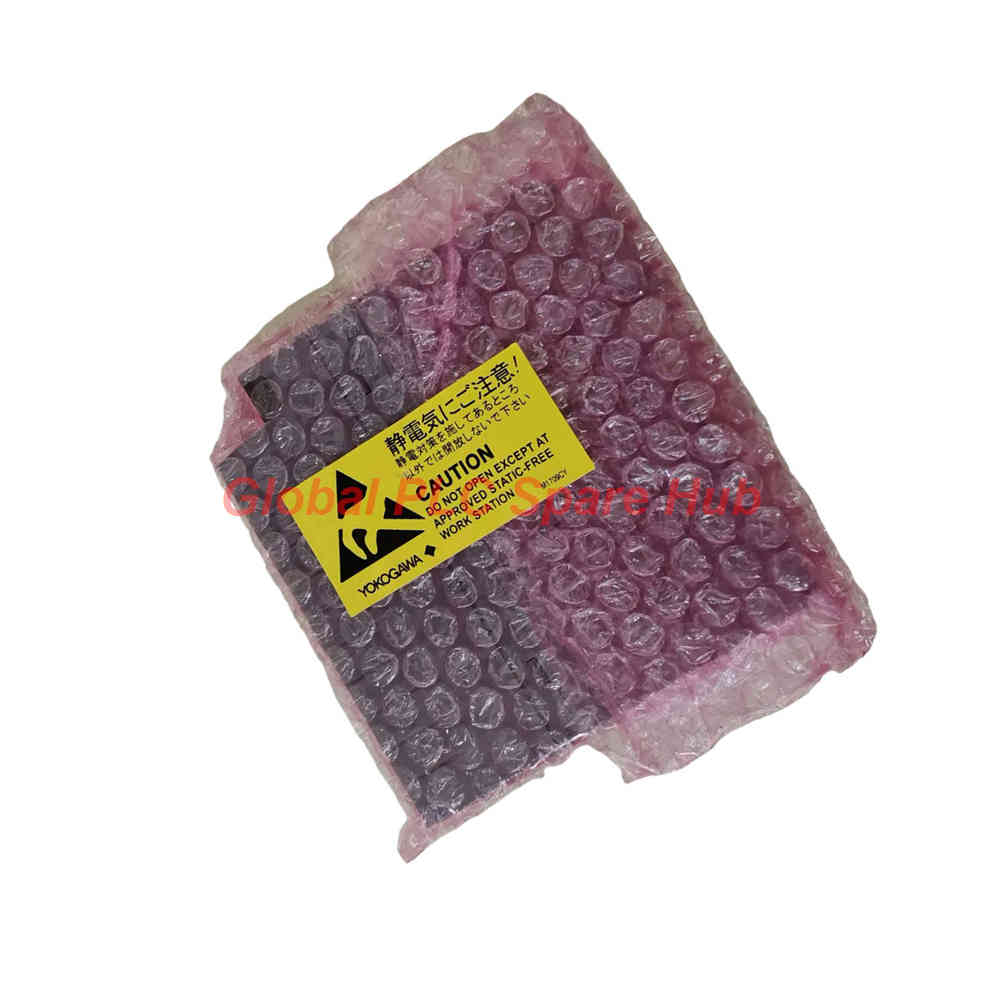

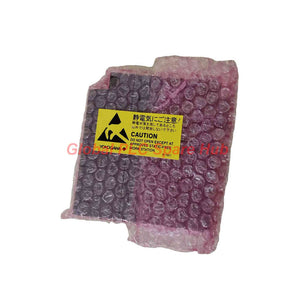

الحالة	مدرجة على أنها جديدة وفي عبوة المصنع؛ يُرجى التحقق من الوحدة والعبوة المقدمة عند الشراء
الضمان	12 شهرًا، وفقًا لشروط البائع المعمول بها

دور الشبكة | أين تتناسب ALP121-S00

توفر الوحدة واجهة اتصال PROFIBUS-DP لتكوين نظام تحكم Yokogawa متوافق. وتدعم طبقتها المادية RS-485 اتصال ناقل الحقل التسلسلي بين نظام التحكم وأجهزة PROFIBUS-DP المتوافقة.

• تكامل PLC و DCS: ربط معدات النظام المضيف المتوافقة بأجهزة PROFIBUS-DP حيث يدعم بنية التحكم الوحدة.
• شبكات الإدخال/الإخراج الموزعة: دعم التبادل الدوري للبيانات مع محطات الإدخال/الإخراج البعيدة المتوافقة وأجهزة ناقل الحقل.
• شبكات التحكم في المحركات والمحركات الكهربائية: تبادل أوامر العملية وبيانات الحالة مع محركات PROFIBUS-DP المتوافقة أو وحدات التحكم في المحركات.
• أتمتة العمليات: توفير واجهة اتصال للأجهزة الميدانية المدعومة في شبكات التحكم في العمليات الصناعية.
• صيانة النظام: استبدال وحدة اتصال متطابقة عندما تكون إصدارات النظام المضيف وتكوين الأجهزة ومتطلبات الشبكة متوافقة.

يعتمد الدعم الفعلي للأجهزة على وحدة التحكم المضيفة وبرنامج النظام وتكوين GSD الخاص بالجهاز وتصميم الشبكة ووثائق تكامل Yokogawa ذات الصلة. لا تفترض أن كل جهاز PROFIBUS-DP سيعمل دون تكوين.

ملاحظات تصميم الشبكة | السرعة والمسافة والتوصيل

تنطبق المسافة القصوى المذكورة البالغة 1.2 كم عند 9,600 بت في الثانية. تتطلب سرعات الإرسال الأعلى عمومًا مقاطع كابل أقصر بموجب قواعد الطبقة المادية لـ PROFIBUS-DP.

• اختر معدل البت: اختر سرعة مدعومة تلبي متطلبات وقت استجابة الشبكة وظروف الكابل.
• تحقق من طول الكابل: تحقق من إجمالي طول المقطع مقابل معدل البت المختار ومواصفات الكابل.
• افحص الإنهاء: طبق إنهاء PROFIBUS عند نقاط نهاية المقطع الصحيحة. تجنب نقاط الإنهاء الإضافية غير المقصودة.
• تحقق من الطوبولوجيا: استخدم تخطيط ناقل متوافق وتجنب فروع النجمة غير المعتمدة أو أطوال الأطراف المفرطة.
• أكد توصيل الموصل: تحقق من توزيع دبابيس D-sub بـ9 دبابيس واستمرارية الدرع وملاءمة الموصل مقابل وثائق الشركة المصنعة.
• راجع تحميل الطاقة: ضع في الاعتبار أقصى استهلاك للتيار للوحدة البالغ 0.7 أمبير عند التحقق من ميزانية طاقة النظام المضيف.

تسلسل التشغيل | من الأجهزة إلى تبادل البيانات

1. أكد توافق المضيف: تحقق من أن وحدة تحكم Yokogawa أو النظام الأساسي يدعم طراز ALP121 وإصدار البرنامج المثبت عليه.
2. افحص التركيب: تحقق من استقرار الوحدة وحالة الموصل والأمان المادي لكابل الاتصال.
3. تحقق من خطة الشبكة: أكد معدل البت وعناوين المحطات وطول الكابل وطوبولوجيا المقطع وإعدادات الإنهاء.
4. تحقق من تكوين الجهاز: تحقق من أن تكوين الماستر يتطابق مع الأجهزة التابعة المتصلة وهياكل بياناتها المكوّنة.
5. طبق الطاقة بأمان: اتبع تعليمات تركيب النظام وتحقق من أن سعة الإمداد المتاحة تلبي متطلبات الوحدة.
6. اختبر الاتصال: تحقق من تشخيصات الماستر وتوفر الأجهزة وتحديثات البيانات الدورية وعدادات أخطاء الاتصال حيثما يتم دعمها.
7. سجل النتائج الأساسية: وثق معدل البت وعناوين المحطات وقائمة الأجهزة وطوبولوجيا الشبكة وحالة التشخيص الأولية.

مصفوفة التشخيص | الأعراض والفحوصات التصحيحية

العرض	السبب المحتمل	الفحص الهندسي
لا يمكن للماستر اكتشاف جهاز تابع	عنوان محطة غير صحيح، خطأ في التوصيل، عدم توفير طاقة للجهاز، أو تكوين غير متوافق	تحقق من عنوان الجهاز التابع وتوصيل الموصل وطاقة الجهاز وتكوين الماستر.
الاتصال متقطع	إنهاء غير صحيح، درع ضعيف، تلف الكابل، أو طول مفرط للمقطع	افحص الناقل المادي ونقاط الإنهاء وتوصيلات الدرع وحدود الكابل للسرعة المختارة.
تزداد أخطاء الاتصال عند السرعات الأعلى	جودة كابل حرجة، أطراف مفرطة، تداخل، أو طوبولوجيا غير مناسبة	اختبر عند سرعة أقل مدعومة، وافحص تخطيط المقطع، وتحقق من توافق الكابل.
الوحدة مثبتة ولكن البيانات لا تتحدث	عدم تطابق تكوين المضيف، خطأ في تكوين الجهاز التابع، أو عطل في اتصال الشبكة	راجع تشخيصات وحدة التحكم وبيانات الأجهزة المكوّنة وعناوين المحطات وحالة البيانات الدورية.
يفشل الاتصال بعد الاستبدال	نوع وحدة غير صحيح، تكوين مختلف، تركيب غير محكم، أو تغيير إعدادات الشبكة	قارن أرقام القطع القديمة والجديدة، وتحقق من توافق المضيف، واستعد تكوين الشبكة المعتمد.
تظهر الأخطاء بعد إضافة جهاز	عنوان محطة مكرر، تغيير تحميل المقطع، أو إنهاء غير صحيح	تحقق من تفرد العناوين وتخطيط الكابل وحدود المقطع والإنهاء عند نقاط نهاية الشبكة الجديدة.

محدودية التشخيص: لا تحدد المواصفات المقدمة مصابيح LED التشخيصية المدمجة أو عدادات التشخيص المدعومة أو رموز الأعطال المحددة لـ ALP121-S00. استخدم أدوات التشخيص الموثقة للنظام المضيف ومعلومات حالة الأجهزة المتصلة بدلاً من افتراض سلوك LED أو إنذار معين.

رؤية Global PLC Spare HUB

عند تشغيل مقطع PROFIBUS-DP، يجب على المهندسين التحقق من الطبقة المادية قبل تغيير تكوين وحدة التحكم. يمكن أن ينتج عن الإنهاء غير الصحيح وعناوين المحطات المكررة وأطوال الكابلات التي تتجاوز الحد المسموح به أعراض تشبه عطل الوحدة.

في مشاريع الاستبدال، سجل معدل البت الحالي وعناوين المحطات وملفات GSD وتكوين الماستر وترتيب الإنهاء قبل إزالة الوحدة المثبتة. بعد التركيب، تحقق من توفر الجهاز وتحديثات البيانات الدورية الفعلية. ظهور الجهاز في مسح الشبكة لا يثبت بالضرورة أن جميع خرائط البيانات تتطابق بشكل صحيح.

يدعم ALP121-S00 سرعات تصل إلى 12 ميجابت في الثانية، ولكن سرعة التشغيل الصحيحة تعتمد على المقطع بأكمله. اختر المعدل بناءً على طول الكابل والطوبولوجيا ودعم الجهاز وأداء الاتصال المطلوب بدلاً من اختيار أعلى معدل افتراضيًا.

الأسئلة الشائعة

س1: ما المعلومات التي يجب أن أجمعها قبل استبدال ALP121-S00 في منشأة عاملة؟

سجل رمز الطراز الكامل ونوع النظام المضيف وإصدار البرنامج ومعدل بت الشبكة وعناوين المحطات وقائمة الأجهزة المتصلة وتكوين الماستر. احفظ التشخيصات الحالية وتحقق من إجراء الاستبدال مقابل متطلبات صيانة المنشأة.

س2: هل يمكن لمقطع PROFIBUS-DP أن يعمل بسرعة 12 ميجابت في الثانية على مسافة 1.2 كم كاملة؟

لا تفترض ذلك. ينطبق رقم 1.2 كم عند 9,600 بت في الثانية. يقل الحد الأقصى لطول الكابل مع زيادة سرعة الإرسال، لذا أكد المسافة المسموح بها للمعدل المختار والكابل المثبت.

س3: كيف يمكنني التمييز بين عطل الطبقة المادية ومشكلة تكوين الجهاز؟

ابدأ باستمرارية الكابل والإنهاء والدرع وعناوين المحطات واستقرار الاتصال. إذا كانت الشبكة المادية سليمة والأجهزة تستجيب باستمرار، راجع تكوين الماستر وملفات وصف الأجهزة وهياكل بيانات الإدخال/الإخراج المكوّنة.

س4: هل يضمن موصل D-sub الأنثى بـ9 دبابيس التوافق مع أي مجموعة كابلات PROFIBUS؟

لا. أكد توزيع دبابيس الموصل ومقاومة الكابل ونوعه والدرع وترتيب الإنهاء وملحقات الموصل مقابل وثائق PROFIBUS و Yokogawa ذات الصلة. شكل الموصل المتطابق وحده لا يثبت التوافق الكهربائي أو توافق البروتوكول.

س5: متى يجب أن أختار خيار ISA Standard G3 بدلاً من النوع القياسي؟

أسس الاختيار على المتطلبات البيئية للتركيب وتعريف رمز الطلب الدقيق لـ Yokogawa. تحدد المعلومات المقدمة الرمز 1 بخيار ISA Standard G3 ولكنها لا تحدد موقعه بالكامل في سلسلة اللاحقة الكاملة. أكد رمز الطراز الصحيح ووثائق الموافقة قبل الطلب.

الضمان والشحن وتفاصيل العبوة

• المنتج: وحدة اتصال PROFIBUS-DP Yokogawa ALP121-S00
• الحالة: مدرجة على أنها جديدة وفي عبوة المصنع؛ أكد العبوة والحالة عند تأكيد الطلب.
• الضمان: ضمان لمدة 12 شهرًا، وفقًا لشروط وأحكام البائع المعمول بها.
• الشحن: FedEx و UPS و DHL، وفقًا لوجهة ترتيبات الشحن.
• محتويات العبوة: وحدة واحدة ALP121-S00. الموصلات والكابلات والملحقات الأخرى مشمولة فقط عندما يتم ذكرها صراحةً في عرض السعر.
• التحقق من الطلب: قدم رمز الطراز الكامل وتفاصيل النظام المضيف للمساعدة في تأكيد التوافق والتوافر.

اطلب عرض سعر من Global PLC Spare HUB لـ Yokogawa ALP121-S00. شارك طراز نظامك المضيف ومتطلبات شبكة PROFIBUS-DP واحتياجات خيارات اللاحقة لدعم التحقق الدقيق من التكوين قبل الشراء.
