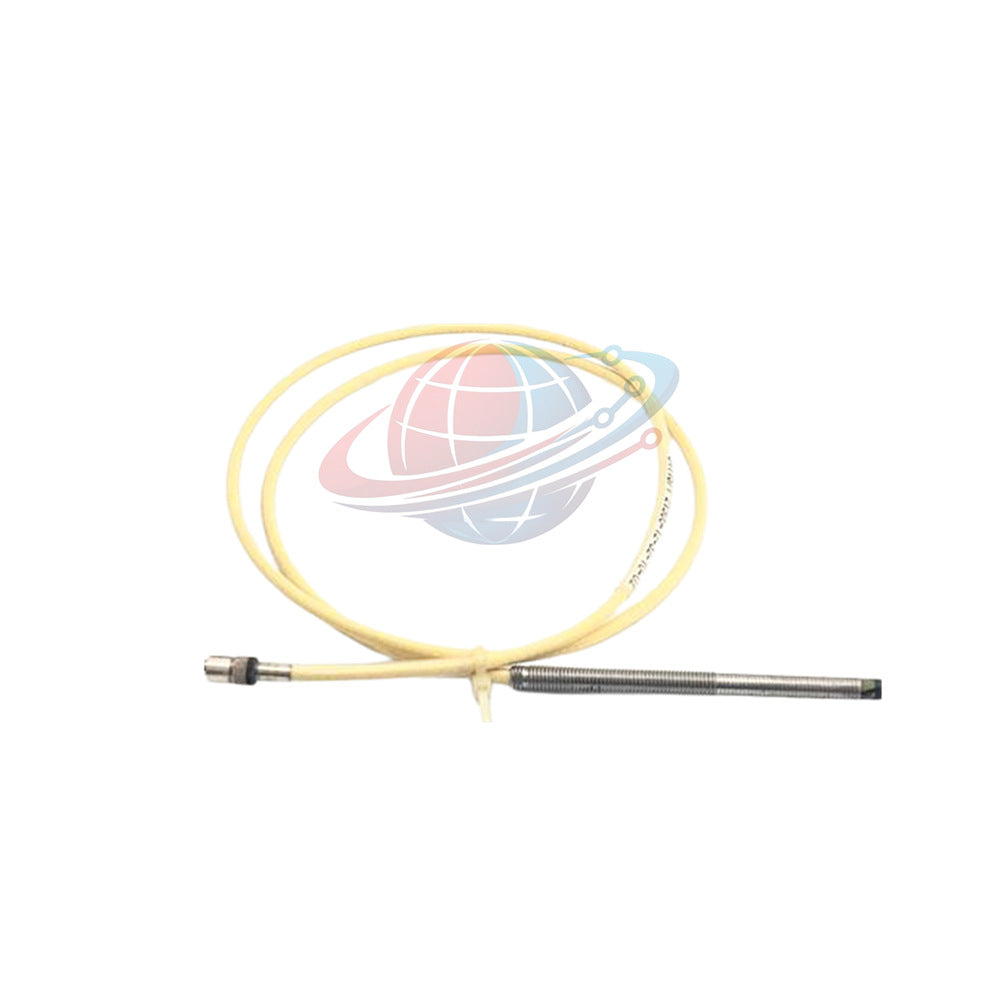

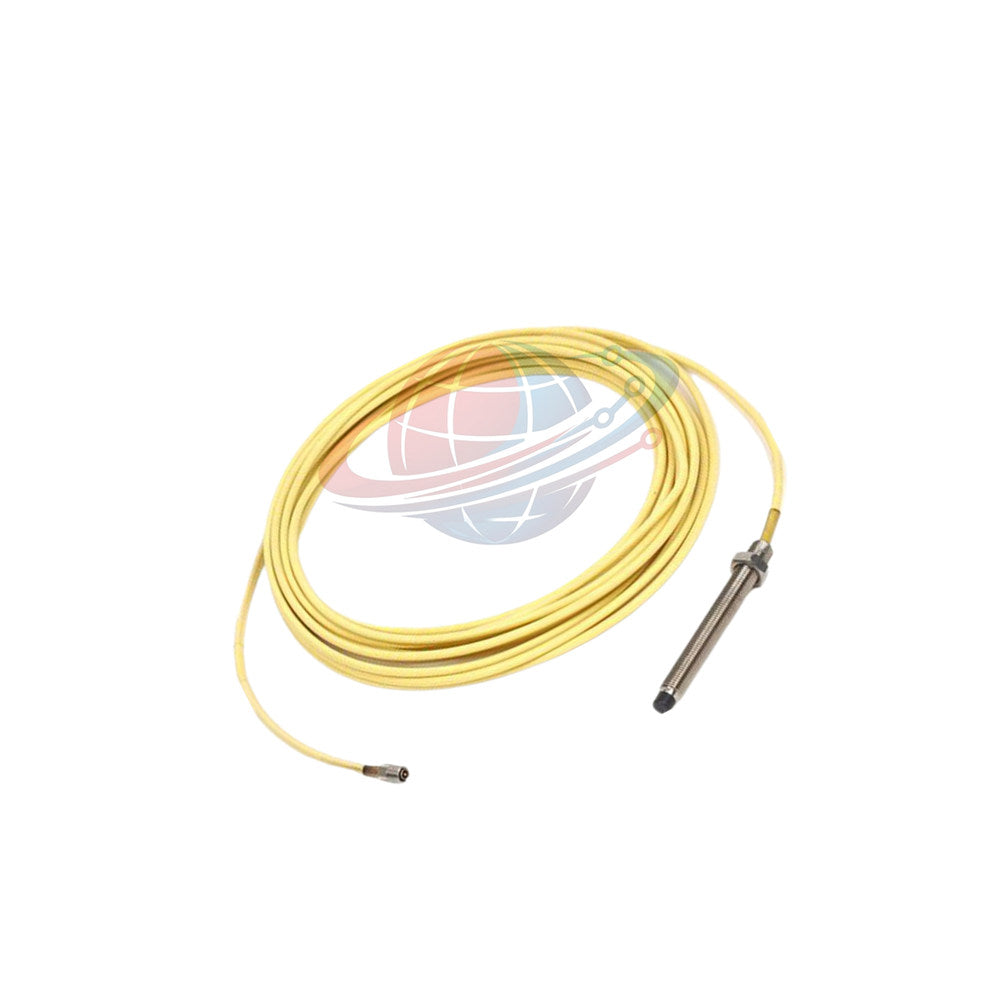

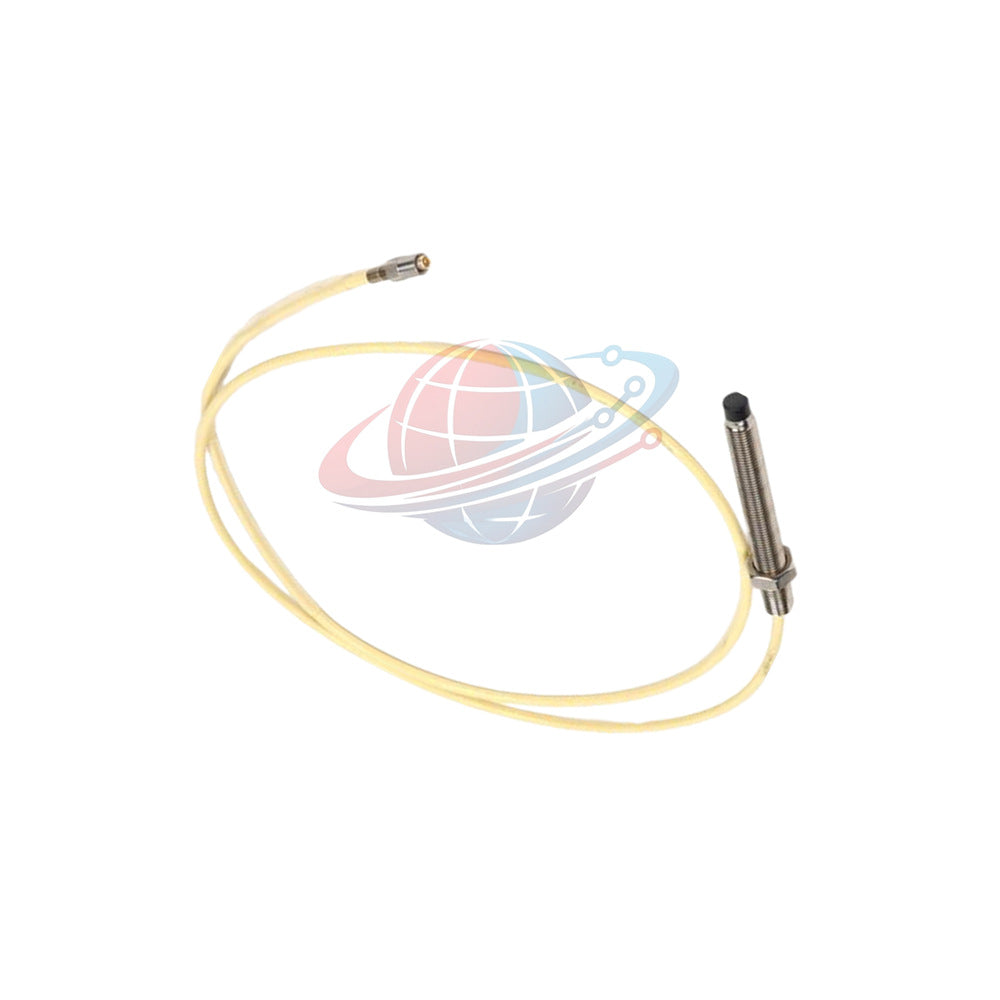

21504-00-16-05-02 Bently Nevada 7200 Series Probe Stock

21504-00-16-05-02 مخزون مجسات بنتلي نيفادا سلسلة 7200

Manufacturer: Bently Nevada
Product No.: 21504-00-16-05-02
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يُعد 21504-00-16-05-02 مسبار تقارب بتيار دوامي يبلغ قطره 8 مم وينتمي إلى نظام محول سلسلة Bently Nevada 7200 Series القديم. مصمم لمراقبة الآلات الحيوية، يقيس هذا المستشعر الاهتزاز الديناميكي والموضع الثابت على أعمدة الدوران عالية السرعة دون اتصال مادي.

صُمم مسبار 21504-00-16-05-02 بخيوط تثبيت قياسية 3/8-24 وطول إجمالي للحافظة يبلغ 160 مم، ويوفر دقة عالية عبر البيئات الصناعية القاسية. يوفر تتبعًا موثوقًا للاهتزاز لآلات المحامل ذات الغشاء السائل، مما يساعد فرق الهندسة على منع الأعطال غير المخطط لها والحفاظ على صحة الآلة.

تفاصيل التكوين

هيكل رمز النموذج للمحول 21504-00-16-05-02:

21504 — مسبار تقارب 8 مم من سلسلة 7200 Series (خيط 3/8-24)
- -00- طول الحافظة غير الملولبة: 0 مم غلاف غير ملولب (غلاف مسبار ملولب بالكامل)
- -16- الطول الإجمالي للحافظة: 160 مم الطول الإجمالي لجسم الحافظة
- -05- خيار طول الكابل: 0.5 متر (20 بوصة) كابل مسبار (تفاوت +5 بوصات / -2 بوصة)
- -02- خيار الموصل: مجهز بموصل محوري مصغر ذكر (كابل غير مدرع)

المواصفات الفنية

المعلمة	المواصفات الهندسية
العلامة التجارية والشركة المصنعة	Bently Nevada
نموذج المنتج	21504-00-16-05-02
سلسلة المنتج	نظام محول تقارب 7200 Series
قطر الرأس والخيط	قطر الرأس 8 مم / خيوط تثبيت 3/8-24 UNF
النطاق الخطي	2.0 مم (80 ميل)، بدءًا من حوالي 0.25 مم (10 ميل) من وجه المسبار
عامل المقياس	7.87 فولت/مم (200 ملي فولت/ميل) اسمي (±4% نظام معاير؛ ±9.5% قابل للتبديل)
انحراف الخطية	في حدود 0.02 مم (0.8 ميل) معاير؛ في حدود 0.06 مم (2.3 ميل) قابل للتبديل
استجابة التردد	0 هرتز إلى 10 كيلو هرتز (0 إلى 600,000 دورة في الدقيقة)؛ -5% توهين عند 10 كيلو هرتز
مدخل الطاقة	-17.5 Vdc إلى -26 Vdc عند 12 مللي أمبير كحد أقصى لاستهلاك التيار
نطاق درجة الحرارة	المسبار والكابل: -34 درجة مئوية إلى +177 درجة مئوية (-30 درجة فهرنهايت إلى +350 درجة فهرنهايت)؛ المحوّل القريب: -51 درجة مئوية إلى +100 درجة مئوية
حساسية درجة الحرارة	عادة -3% تغير في عامل المقياس عند +65 درجة مئوية (+150 درجة فهرنهايت) بفجوة 1.27 مم (50 ميل)
المقاومة الكيميائية	يقاوم التعرض المباشر لزيت التشحيم، والهواء، والماء، وهيدروكسيد الأمونيوم، وحمض الكبريتيك 10%، والميثيل إيثيل كيتون، وثنائي ميثيل فورماميد
وزن النظام	1.3 رطل (0.59 كجم) الوزن الإجمالي

إرشادات التركيب والتثبيت

فحص المنفذ: نظف فتحات التثبيت 3/8-24 للحافظة لإزالة أي حطام قبل تثبيت الخيوط.
تعديل نقطة ضبط الفجوة: قم بتثبيت جسم المسبار حتى يصل إلى جهد انحياز يبلغ حوالي -9.0 Vdc (فجوة ~1.27 مم / 50 ميل) على أطراف إخراج المحوّل القريب.
شد صواميل القفل: أحكم ربط صواميل القفل الخارجية بإحكام ضد جزء التثبيت لمنع الارتخاء الناتج عن اهتزاز الآلة.
توجيه الكابل: وجّه السلك الرصاصي FEP غير المدرع بعيدًا عن الحواف المعدنية الحادة، وحافظ على نصف قطر الانحناء الأدنى فوق 25.4 مم.
حماية الموصل: أغلق الموصلات المحورية المصغرة داخل واقيات الموصلات لمنع دخول الزيت والتأريض ضد غلاف الآلة.

إجراءات المعايرة والفحص الميداني

اختبار ميكرومتر المغزل: تحقق من جهد الفجوة باستخدام كتلة مستهدفة على مغزل معايرة للتحقق من ميل عامل المقياس 200 ملي فولت/ميل عبر نافذة خطية 80 ميل.
التحقق من الاستمرارية: اختبر مقاومة السلك الرصاصي بين دبوس الموصل المركزي والغلاف الخارجي للتأكد من سلامة ملف المسبار.
الفحوصات البيئية: افحص أغطية الكابلات الخارجية بحثًا عن قطع مادية أو تدهور حراري خلال عمليات الصيانة المجدولة.

توافق النظام والتكامل

يتصل مسبار 21504-00-16-05-02 مباشرة بكابلات التمديد ووحدات المحوّل القريب من سلسلة 7200 Series المتوافقة. يخرج النظام الكامل جهدًا تناظريًا يتناسب مع موضع العمود، ويتكامل بسلاسة مع رفوف المراقبة من Bently Nevada مثل منصات 3300 أو 3500 عبر كابلات المجال ثلاثية الأسلاك.

الامتثال واعتمادات الجودة

معيار التصنيع: يتم إنتاجه وفقًا لمعايير مراقبة الجودة الصارمة لشركة Bently Nevada.
المقاومة البيئية: مصنف لتحمل رطوبة نسبية تصل إلى 95% غير مكثفة.
الحصانة الكيميائية: مقاوم بالكامل للمذيبات الصناعية الشائعة، وزيوت التشحيم، والأجواء الحمضية الخفيفة.

اختيار النموذج والتحليل المقارن

يعد مطابقة عمق الغلاف وتكوين الكابل أمرًا ضروريًا عند اختيار أجهزة سلسلة 7200 Series. راجع هذه الاختلافات الرئيسية في المواصفات بين المتغيرات:

النموذج المستهدف: 21504-00-16-05-02
- غير ملولب / طول الحافظة: 0 مم غير ملولب / طول الحافظة 160 مم
- طول الكابل: 0.5 متر (20 بوصة) سلك مسبار قصير
- خيار التدريع: كابل محوري غير مدرع (-02)
- التطبيق: منافذ تثبيت عميقة تتطلب أسلاكًا قصيرة في صناديق وصلات خارجية
متغير بديل: 21504-20-32-10-02
- غير ملولب / طول الحافظة: 20 مم غير ملولب / طول الحافظة 320 مم
- طول الكابل: 1.0 متر (39 بوصة) سلك رصاصي ممتد
- خيار التدريع: كابل محوري غير مدرع (-02)
- التطبيق: أغلفة الآلات التي تتطلب خلوص جزئي للساق غير الملولبة ومدى أطول

إرشادات الاختيار: حدد 21504-00-16-05-02 للثقوب الملولبة بالكامل القياسية 160 مم حيث تتصل الأسلاك بطول 0.5 متر مباشرة بكابلات التمديد القريبة. اختر 21504-20-32-10-02 عندما تتطلب العوائق الداخلية للحافظة ساق خلوص 20 مم ومدى إجمالي للجسم يبلغ 320 مم.

التعبئة والشروط التجارية

حالة المنتج: جديد من المصنع وأصلي في عبوة الشركة المصنعة الأصلية.
شروط الضمان: مغطى بضمان المصنع لمدة 12 شهرًا.
لوجستيات الشحن: شحن سريع عالمي عبر خدمات FedEx أو UPS أو DHL.
المهلة الزمنية للشحن: يتم الشحن في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.

التطبيقات الصناعية وتشخيص الأعطال

يراقب مسبار 21504-00-16-05-02 الآلات الدوارة عبر منشآت الطاقة والتصنيع الحيوية:

التوربينات البخارية والغازية: يتتبع باستمرار الاهتزاز الديناميكي للعمود في محمل المجلة وإزاحة الدفع المحوري.
مضخات تغذية الغلايات: يكتشف تشغيل العمود، وعدم توازن الضاغط، واختلال المحاذاة الدوارة مبكرًا.
ضواغط الغاز الطاردة المركزية: يحدد دوامة الزيت، وعدم استقرار اهتزاز الزيت، وتدهور خلوص المحامل.
المحركات الكهربائية الكبيرة: يراقب الانحراف اللامركزي للعمود أثناء بدء التشغيل والتمدد الحراري في الحالة المستقرة.

رؤية Global PLC Spare HUB

أثناء الصيانة الميدانية في محطات توليد الطاقة القديمة، يقوم فريق الهندسة لدينا في كثير من الأحيان بتحديث حلقات المراقبة القديمة باستخدام محولات سلسلة 7200 Series. تنطوي إحدى المشكلات الميدانية الشائعة على تركيب أسلاك مسبار غير مدرعة في قواعد المحامل الضيقة دون حماية مناسبة، مما يؤدي إلى انضغاط الأسلاك الرصاصية أثناء إعادة تجميع الحافظة.

في عملية إصلاح محطة ضخ حديثة، استبدل الفنيون المستشعرات التالفة بـ 21504-00-16-05-02. من خلال تمرير أنبوب مرن واقٍ فوق السلك الرصاصي بطول 0.5 متر وشد صواميل القفل بشكل صحيح، استعاد الطاقم تتبع الاهتزاز الأساسي دون انحراف الإشارة. للحفاظ على دقة عامل المقياس في الأنظمة القديمة، قم دائمًا بمطابقة مجسات سلسلة 7200 Series مع طول كابل النظام الصحيح وتعديل المحوّل القريب.

الأسئلة المتكررة (FAQ)

س: ما هو الطول الإجمالي للنظام الذي يتطلبه كابل مسبار بطول 0.5 متر؟

ج: يتزاوج مسبار 21504-00-16-05-02 بطول 0.5 متر عادةً مع كابل تمديد بطول 4.5 متر لتشكيل نظام محول سلسلة 7200 Series قياسي بطول 5.0 متر.

س: كيف يمكنني التحقق مما إذا كان خرج مسبار 7200 خطيًا في المجال؟

ج: قم بتزويد المحوّل القريب بالطاقة (-24 Vdc) وقم بفصل المسبار بعيدًا عن هدف فولاذي باستخدام أداة قياس ميكرومتر. قم بقياس جهد الخرج بزيادات 10 ميل؛ يجب أن يتغير الجهد بحوالي 200 ملي فولت لكل ميل من الحركة.

س: هل يمكن لهذه النسخة ذات الكابل غير المدرع أن تتحمل ملامسة زيت تشحيم التوربينات الاصطناعي؟

ج: نعم، يستخدم كابل مسبار 21504-00-16-05-02 بطول 8 مم عزل FEP الذي يقاوم الاتصال المباشر بزيت التشحيم والماء والمذيبات الصناعية الشائعة.

س: ما الذي يشير إلى ملف مسبار قصير أثناء الاختبار الكهربائي؟

ج: يشير قياس مقاومة قريبة من الصفر أوم بين الدبوس المركزي والموصل المحوري الخارجي إلى وجود قصر داخلي، مما يتطلب استبدال المسبار.

س: كيف يجب أن أختار بين خيارات الحافظة الملولبة بالكامل وغير الملولبة لمجسات 21504؟

ج: اختر الخيار 00 (0 مم غير ملولب) عند ضبط عمق المسبار من خلال منافذ ملولبة عميقة. اختر الخيارات غير الملولبة (مثل الخيار 20) عند المرور عبر فتحات خلوص قوس التثبيت غير الملولبة قبل تثبيت خيوط الحافظة.
