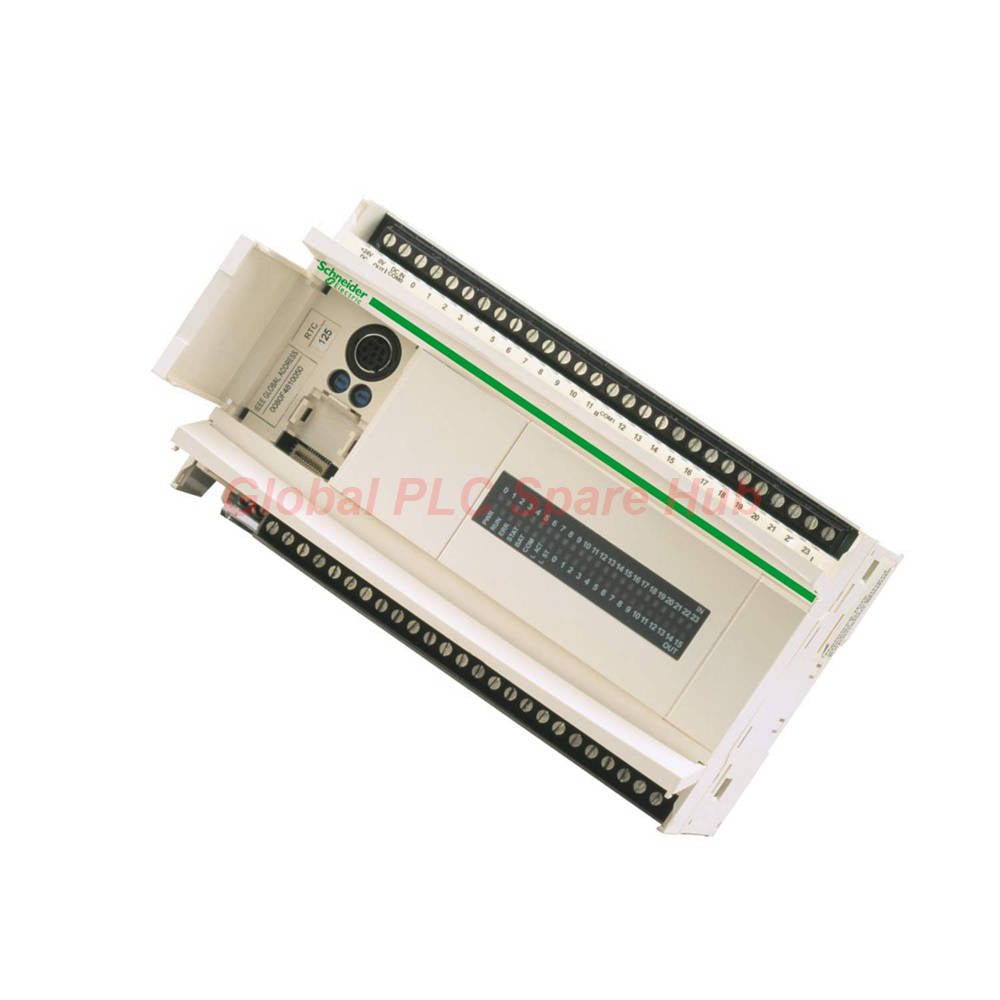

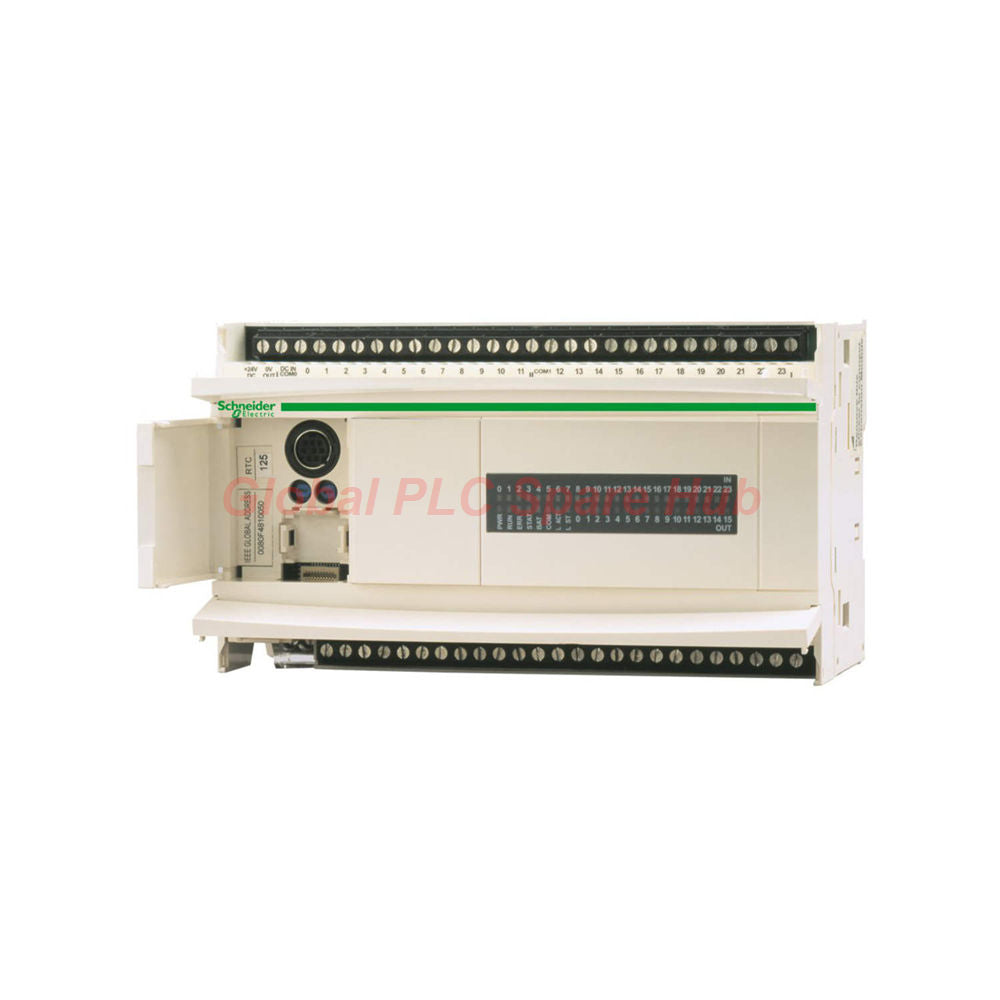

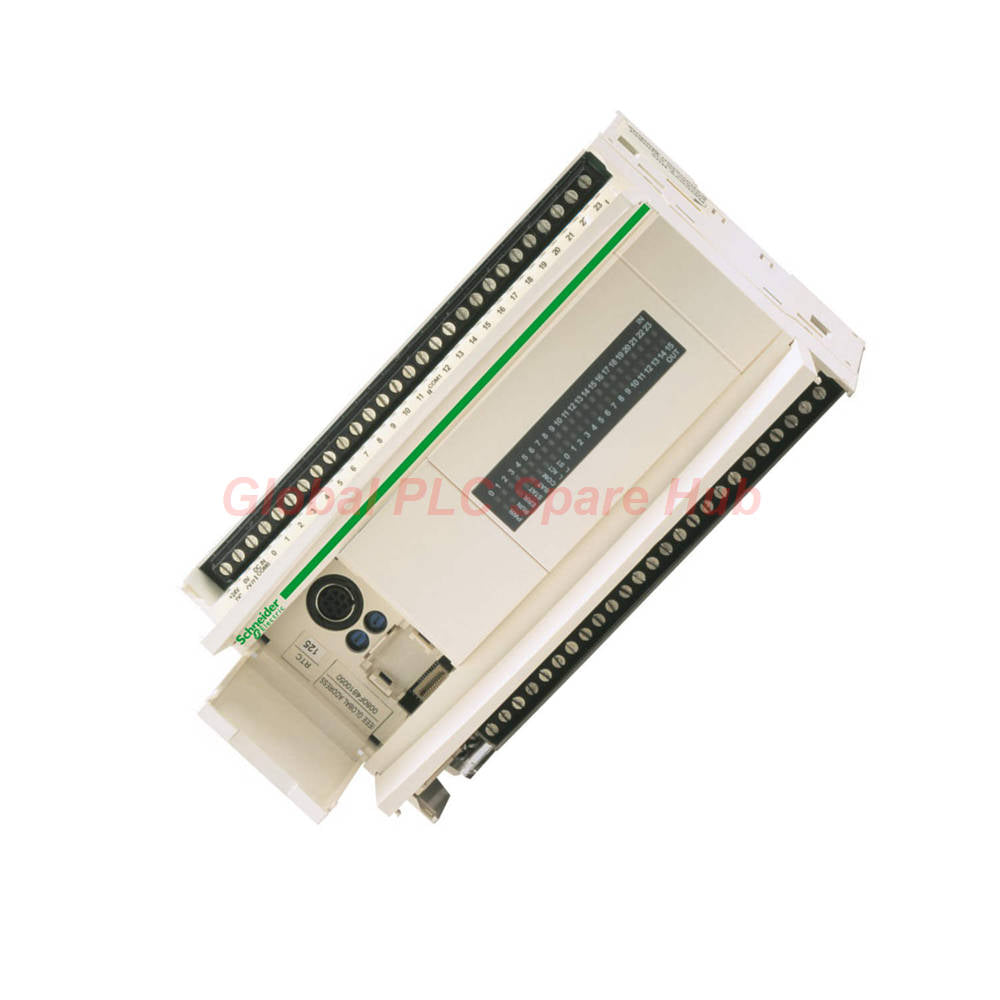

وحدة تحكم منطقية TWDLCAA40DRF شنايدر إليكتريك تويدو | متحكم منطقي

Manufacturer: Schneider Electric
Product No.: TWDLCAA40DRF
Condition： متوفر بالمخزون
Product Type: وحدة التحكم المنطقية
Product Origin: FR
Payment: T/T, Western Union
Weight: 196g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة احترافية

يُعد TWDLCAA40DRF من شنايدر إلكتريك أساسًا متينًا لسلسلة وحدات التحكم المنطقية المدمجة Twido. تدمج هذه الوحدة المتكاملة وحدة معالجة مركزية قوية، و24 مدخلًا رقميًا، و16 مخرجًا مختلطًا (مرحل/ترانزستور) لإدارة تسلسلات الآلات المعقدة. يفضل المهندسون TWDLCAA40DRF لمعالجته الحتمية، حيث يدعم ما يصل إلى 3,000 تعليمات بزمن مسح قدره 1 مللي ثانية لكل تعليمات K.

مصفوفة الأداء الفني

العلامة التجارية/الموديل: Schneider Electric TWDLCAA40DRF
المعمارية: قاعدة مدمجة بسعة 7 فتحات توسعة
مدخل الطاقة: 100-240 فولت تيار متردد (مدى تلقائي 47-63 هرتز)
منطق التحكم: 24 مدخل تيار مستمر (مصرف/مصدر)، 16 مخرجًا (14 مرحل + 2 ترانزستور)
سرعة التنفيذ: 1 مللي ثانية/Kinstruction مع حمل زائد للنظام 0.5 مللي ثانية
تحديد المواقع/العد: قناتان بتردد 20 كيلوهرتز (32 بت) وقدرات إخراج PWM/PLS
الذاكرة: ذاكرة وصول عشوائي داخلية (قابلة للتوسيع عبر خرطوشة TSXPLP01 المدعومة بالبطارية)
التقييم البيئي: IP20، نطاق التشغيل من 0 درجة مئوية إلى 55 درجة مئوية

الاتصال والتوسع

الواجهة التسلسلية: Mini-DIN مدمج (RS485) يدعم اتصال Modbus RTU/ASCII الرئيسي-الفرعي.
السعة: قابلة للتوسيع إلى 264 نقطة إدخال/إخراج حسب تهيئة الكتلة الطرفية.
طاقة المستشعر: مصدر طاقة مدمج 24 فولت تيار مستمر يوفر 0.4 أمبير للأجهزة الميدانية الموضعية.
التركيب: متوافق مع قضيب DIN مقاس 35 مم أو مجموعات تركيب اللوحة المباشرة.

نظرة عامة على مركز Global PLC Spare HUB

يحدد فريقنا الفني TWDLCAA40DRF على أنه "حصان العمل" في نظام Twido القديم. على عكس وحدات PLC المعيارية القياسية، تُعد هذه الوحدة المدمجة مثالية لمعدات التعبئة والتغليف OEM المستقلة، وأنظمة النقل الخفيفة، وحلقات التحكم في درجة الحرارة التي تستخدم وظيفة PID المدمجة. مقاومتها العالية للصدمات (15 جيجا نيوتن) تجعلها مناسبة للدمج مباشرة داخل أغلفة الآلات الاهتزازية.

ذكاء التشخيص والصيانة

مراقبة الحالة: توفر مصفوفة LED مخصصة تغذية راجعة في الوقت الفعلي للطاقة، وحالة التشغيل، وحالة الإدخال/الإخراج على مستوى القناة، وخطأ الوحدة (ERR).
اكتشاف الأعطال: يوفر المصهر الداخلي المدمج وحصانة الانقطاع الدقيق (10 مللي ثانية) حماية لمنطق التحكم أثناء تقلبات الطاقة.
نصيحة صيانة: استخدم البطارية الاحتياطية للذاكرة العشوائية الداخلية (TSXPLP01) للاحتفاظ بذاكرة البرنامج وبيانات RTC أثناء فترات إيقاف التشغيل الطويلة.

ضمان الشحن والضمان

اللوجستيات: إنجاز عالمي عبر FedEx وUPS وDHL.
المهلة الزمنية: إرسال سريع في غضون 24-48 ساعة من التحقق من الطلب.
الضمان: كل TWDLCAA40DRF مدعوم بضمان أداء لمدة 12 شهرًا.

الأسئلة الشائعة الاحترافية

س: هل يدعم TWDLCAA40DRF مخرجات النبض عالية السرعة؟
ج: نعم، يحتوي على قناتين من PWM/PLS بتردد 7 كيلوهرتز، مما يجعله مناسبًا لتحديد موضع المحرك السائر أو المشغل البسيط.

س: ماذا أفعل إذا تحول مؤشر LED "ERR" إلى اللون الأحمر الثابت؟
ج: يشير ضوء "ERR" الأحمر غالبًا إلى خطأ في ناقل الاتصال أو عطل في الأجهزة الطرفية؛ تحقق من درع كابل Modbus واستقرار مصدر الطاقة أولاً.

س: هل يمكنني استبدال البطارية الداخلية دون إيقاف تشغيل الجهاز؟
ج: لا، البطارية الاحتياطية مخصصة للحفاظ على سلامة البيانات عند إيقاف التشغيل؛ نوصي باستبدالها سنويًا أثناء الصيانة المجدولة.

س: كيف يؤثر وقت مرشح الإدخال على استجابة المستشعر؟
ج: يساعد المرشح (القابل للتهيئة من 35 ميكرو ثانية إلى 150 ميكرو ثانية) على إزالة الضوضاء من الإشارات؛ بالنسبة للمشفرات عالية السرعة، قم دائمًا بضبط المرشح على أقل قيمة ممكنة لمنع فقدان النبضات.

س: هل Twido TWDLCAA40DRF متوافق مع برنامج Unity Pro الأحدث؟
ج: يتم برمجة سلسلة Twido باستخدام TwidoSoft أو TwidoSuite؛ قد يتطلب الترحيل إلى منصات EcoStruxure الأحدث وحدات تحويل للأجهزة.

دليل اختيار الخبراء

اختر TWDLCAA40DRF إذا كان تطبيقك يتطلب عددًا ثابتًا من وحدات الإدخال/الإخراج مع مرونة التوسيع عبر 7 وحدات إضافية. قم دائمًا بقياس إجمالي استهلاك الطاقة في نظامك — مع التأكد من أن الحمل الأقصى البالغ 77 فولت أمبير يقع ضمن سعة تبديد الحرارة في خزانتك. استخدم منفذ RS485 لتكامل HMI لتبسيط تحكم المشغل وتسجيل البيانات.
