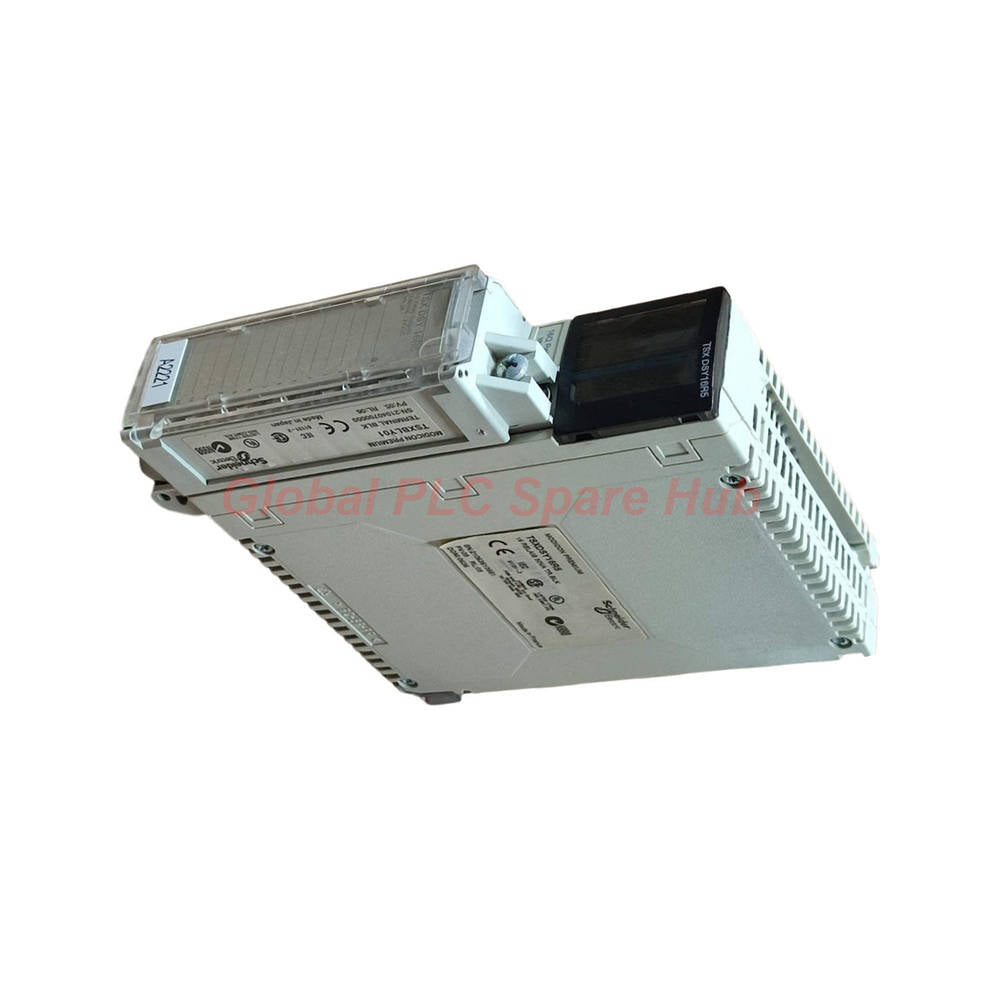

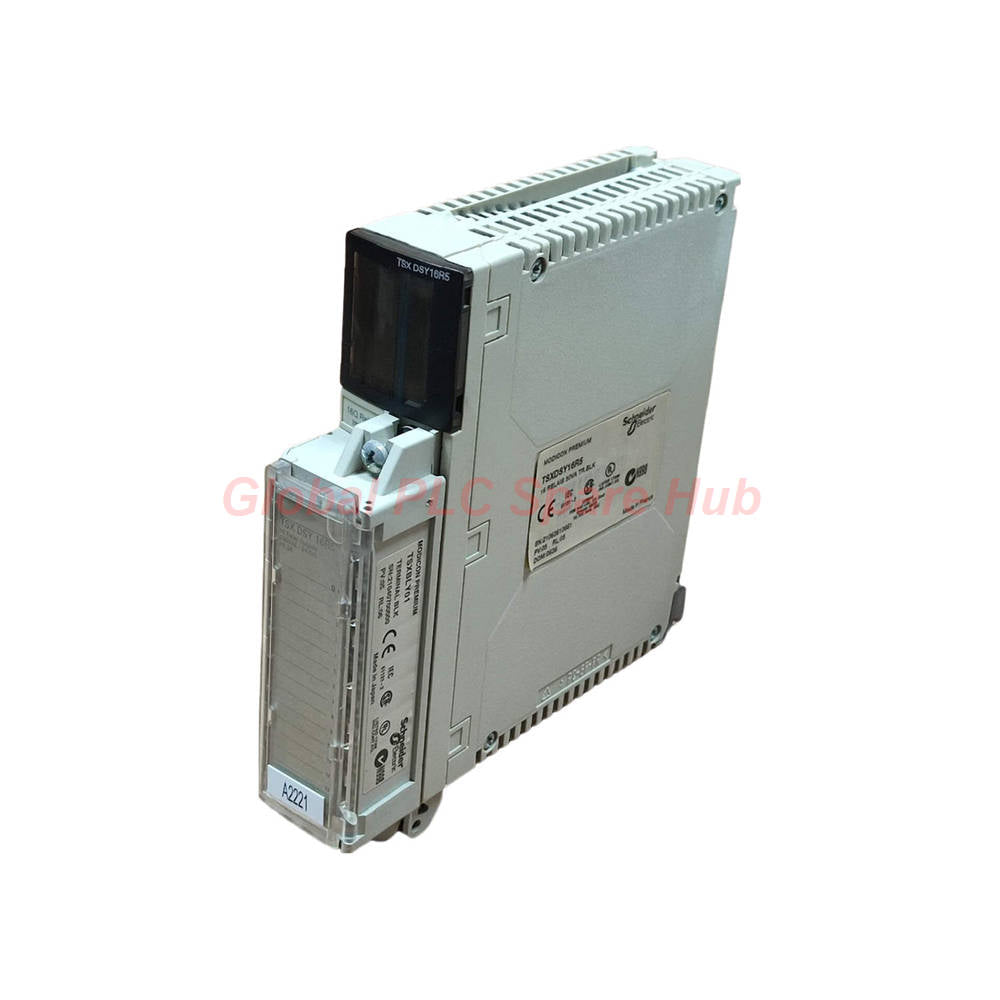

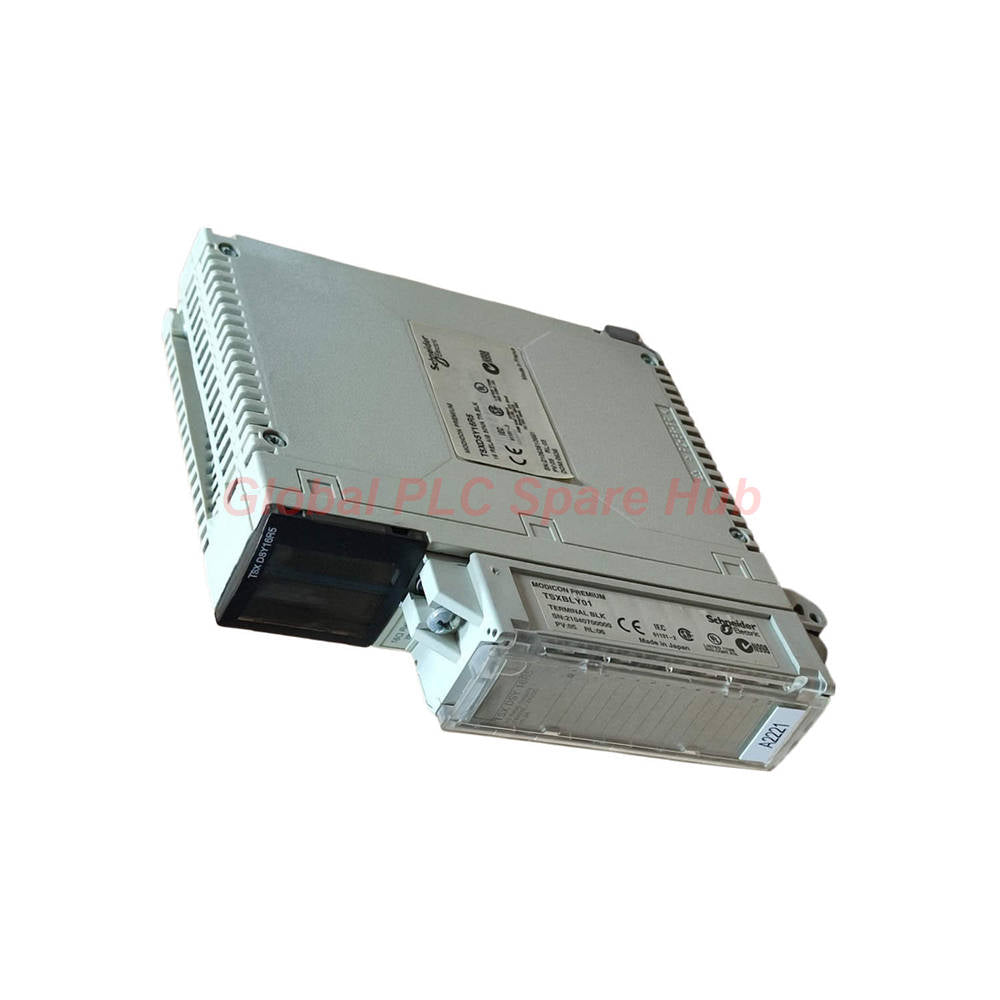

وحدة خرج المرحل موديكون بريميوم TSXDSY16R5 من شنايدر إلكتريك

نظرة عامة معمارية على TSXDSY16R5

يعد TSXDSY16R5 وحدة إخراج مرحلات منفصلة عالية الكثافة مصممة لمنصة التشغيل الآلي Modicon Premium. تتميز بـ 16 قناة مرحلات مستقلة غير محمية تستخدم تكوينات تلامس مفتوحة عاديًا (1 NO). صُممت هذه الوحدة لإدارة محركات الحقول متوسطة الطاقة، وتعمل كطبقة عزل متينة بين منطق اللوحة الخلفية الحساسة لوحدة التحكم المنطقية القابلة للبرمجة (PLC) وبيئات الحقول المتقلبة. تتعامل الأجهزة مع نطاق جهد كهربائي متعدد الاستخدامات، حيث تقوم بتحويل الأحمال عبر شبكات التيار المستمر ذات الجهد المنخفض وشبكات التيار المتردد الصناعية القياسية. تعطي بنيتها الميكانيكية الأصلية الأولوية للتشغيل الشاق، مما يجعلها مثالية لتعديلات البنية التحتية القديمة ومحطات المعالجة ذات التوفر العالي.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• رقم الموديل: TSXDSY16R5
• سلسلة المنتج: Modicon Premium
• نوع الوحدة: وحدة إخراج مرحلات منفصلة
• إجمالي المخارج: 16 قناة
• طوبولوجيا التلامس: 1 تلامس مفتوح عاديًا (1 NO) لكل قناة
• التيار الحراري التقليدي (Ith): 3 أمبير عند التصنيف في الهواء الطلق
• نطاق جهد التشغيل للتيار المستمر: 12 إلى 24 فولت تيار مستمر (الحدود المطلقة: 10 إلى 34 فولت)
• نطاق جهد التشغيل للتيار المتردد: 24 إلى 240 فولت تيار متردد (الحدود المطلقة: 20 إلى 264 فولت)
• وقت استجابة الأجهزة: أقل من 8 مللي ثانية للتنشيط / أقل من 10 مللي ثانية لإلغاء التنشيط
• مقاومة العزل: أكبر من 10 ميجا أوم عند جهد اختبار 500 فولت تيار مستمر
• عزل قوة العزل الكهربائي: 2000 فولت تيار متردد عند 50/60 هرتز مستمر لمدة 60 ثانية
• تبديد الطاقة الداخلي: 0.25 واط تيار أساسي زائد 0.2 واط لكل مخرج نشط
• سحب التيار من اللوحة الخلفية: 135 مللي أمبير عند 24 فولت تيار مستمر من ناقل الرف / 80 مللي أمبير عند 5 فولت تيار مستمر من الناقل
• تنسيق الوحدة المادية: شغل فتحة عامل الشكل القياسي
• الوزن الصافي للمنتج: 0.38 كجم
• تصنيف الحماية من الدخول (IP): تصميم حاوية مختومة IP20
• درجة التلوث البيئي: تصنيف بيئي من الدرجة 2
• الطلاء الواقي: معالجة TC مطابقة لتعزيز المرونة البيئية

مصفوفة دورة الحياة للأحمال الاستقرائية والعابرة

• دورة حياة المقاومة DC-12: 1,000,000 دورة عند 24 واط (تكوين 24 فولت)
• دورة حياة الحث DC-3 (ثقيل): 1,000,000 دورة عند 24 واط (تكوين 24 فولت)
• دورة حياة الحث DC-3 (خفيف): 2,000,000 دورة عند 10 واط (تكوين 24 فولت)
• دورة حياة التيار المتردد AC-12 المقاومة: 1,000,000 دورة عند 110 فولت أمبير (110 فولت) أو 220 فولت أمبير (220 فولت)
• دورة حياة التيار المتردد AC-14/AC-15 عالية الحث: 100,000 دورة عند 220 فولت أمبير (طبقة شبكة 220 فولت)
• دورة حياة التيار المتردد AC-14/AC-15 الحثية القياسية: 1,000,000 دورة عند 110 فولت أمبير (طبقة شبكة 220 فولت)
• دورة حياة التيار المتردد AC-14/AC-15 ذات الحمل المنخفض والممتدة: 5,000,000 دورة عند 10 فولت أمبير (جميع نطاقات جهد التيار المتردد)

عتبات التشغيل البيئية

• درجة الحرارة المحيطة التشغيلية: من 0 إلى 60 درجة مئوية
• درجة حرارة التخزين المحيطة: من -25 إلى 70 درجة مئوية
• الرطوبة الجوية التشغيلية: من 10% إلى 95% حدود نسبية غير مكثفة
• الرطوبة الجوية للتخزين: من 5% إلى 95% حدود نسبية غير مكثفة
• أقصى ارتفاع تشغيلي: من 0 إلى 2000 متر فوق مستوى سطح البحر

هندسة التشخيص والتخفيف المدمجة

• سلامة اتصال اللوحة الخلفية: تقوم الفحوصات المنطقية الداخلية بمقارنة صحة الأجهزة باستمرار مع ناقل الرف.
• قمع عابرات التيار المتردد: يتطلب دوائر قمع RC أو موصلات معدنية أكسيد الزنك (ZnO) عبر المحركات الأولية الخارجية.
• قمع عابرات التيار المستمر: يتطلب صمامات ثنائية خارجية لتحرير الشحن متصلة بالتوازي عبر الأحمال الحقلية الحثية.
• هندسة حماية من التيار الزائد: تتطلب تركيب مصهر سريع الانصهار خارجي واحد لكل قناة أو مجموعة قنوات معزولة.

دمج النظام ومخطط التثبيت

• قم بتركيب الوحدة ذات عامل الشكل القياسي مباشرة في فتحة شاغرة في رف Modicon Premium.
• أحكم ربط مسامير قفل الهيكل الميكانيكي لضمان تلامس تأريض ثابت للوحة الخلفية.
• قم بتنفيذ توصيلات أطراف الحقل عبر الكتلة الطرفية اللولبية القابلة للإزالة المخصصة.
• طبق صهرًا خارجيًا منظمًا لمنع طاقة التيار الزائد من إتلاف مسارات الترحيل الداخلية.
• حدد حجم الأسلاك المناسب بناءً على حدود سعة التيار الحراري التقليدي في الهواء الطلق البالغة 3 أمبير.

مدى ملاءمة المعدات والمنصات المستهدفة

• هيكل وحدة المعالجة المركزية من سلسلة Modicon Premium TSX57 (TSX5724M، TSX57453M)
• محطات الإدخال/الإخراج عن بعد Modicon Premium عبر وصلات تمديد FIPIO
• ترقيات التحكم القديمة التي تتكامل مباشرة مع قواعد بيانات Unity Pro / EcoStruxure Control Expert الموجودة
• لوحات التحكم الموزعة متعددة الفولتية التي تتطلب دوائر حقل AC و DC منفصلة من فتحة رف واحدة

سيناريوهات التطبيق

• واجهات تحكم لملفات موصلات بدء تشغيل المحركات والمفاتيح اللولبية عالية الطاقة.
• توزيع منطق التشابك بين لوحات التحكم الآلية المستقلة.
• تشغيل جزر الصمامات الهوائية عن بعد وصمامات التحكم الاتجاهي الهيدروليكية.
• إشارات إشرافية لأجهزة الإنذار الصناعية الثقيلة والصفارات ومؤشرات الإضاءة.
• توجيه الطاقة لعناصر التسخين الكهربائية والمضخات الصغيرة أحادية الطور.

التوافق وسجل المعايير

• الامتثال لتوجيهات علامة CE
• توجيه الجهد المنخفض 73/23/EEC
• أطر التوافق الكهرومغناطيسي 89/336/EEC و 92/31/EEC و 93/68/EEC
• المواصفات القياسية لوحدات التحكم القابلة للبرمجة IEC 61131-2
• سلامة معدات التحكم الصناعية UL 508 و CSA C22.2 رقم 142
• شهادات المواقع الخطرة CSA C22.2 رقم 213 الفئة الأولى القسم 2 (المجموعات A و B و C و D)
• موافقات جمعيات التصنيف البحري: ABS و BV و DNV و GL و LR و RINA و RMRS

مكونات التعبئة والتغليف

• وحدة إخراج منفصلة واحدة جديدة Schneider Electric TSXDSY16R5
• ورقة دليل المرجع الفني للمصنع
• خطة تغطية الضمان الشامل لمدة 12 شهرًا

الخدمات اللوجستية للشحن

• شبكات شركات الشحن: إنجاز دولي سريع عبر FedEx و UPS و DHL.
• معالجة المستودعات: يتم شحن العنصر عالميًا في غضون 24 إلى 48 ساعة من تأكيد الطلب.

نظرة عامة على مركز Global PLC Spare HUB

يظل TSXDSY16R5 وحدة أساسية لمهندسي الصيانة الذين يديرون هياكل Modicon Premium القديمة. على عكس البدائل الصلبة، توفر نقاط التلامس الكهروميكانيكية نقاط تلامس جافة معزولة تمامًا. يسمح هذا التصميم للمهندسين بخلط ملفات جهد مختلفة على كتلة وحدة أجهزة واحدة. تثبت مصفوفة دورة الحياة الكهربائية الواسعة موثوقيتها في ظل ظروف الحقول الحثية العالية. ومع ذلك، فإن عدم وجود صهر إلكتروني مدمج يعني أن تصميم الحماية الخارجية أمر بالغ الأهمية. يعد تركيب صمامات خارجية فائقة السرعة ضروريًا لحماية هذا الأصل عالي القيمة من الدوائر القصيرة في الحقل.

مصفوفة اختيار الشراء

• اختر هذه الوحدة عندما يتطلب تصميمك عزل تلامس جاف عبر شبكات طاقة خارجية مختلفة.
• استخدم بدائل الترياك أو الترانزستورات الحالة الصلبة إذا كان تطبيقك يتطلب تبديل دورة عمل عالية التردد.
• خذ في الاعتبار حساب تبديد الطاقة الداخلي عند تقييم خصائص حمل حرارة لوحة التحكم المختومة.
• تأكد من امتلاكك ملحق الكتلة الطرفية اللولبية المناسب، حيث تتزاوج هذه الوحدات عبر رؤوس طرفية خاصة بالمنصة.

الأسئلة المتداولة

ما هي مخاطر نشر هذه الوحدة بدون قمع الحمل الاستقرائي الخارجي؟

ستتسبب ارتفاعات EMF الخلفية الاستقرائية في حدوث تقوس كهربائي شديد عبر نقاط التلامس المفتوحة. يؤدي ذلك إلى تدهور سريع في نقاط التلامس المادية ويقصر بشكل كبير من العمر الافتراضي التشغيلي دون قيم مصفوفة دورة الحياة المحددة.

هل يمكنني تشغيل مزيج من أحمال 24 فولت تيار مستمر و 220 فولت تيار متردد عبر قنوات مختلفة على هذه البطاقة الواحدة؟

نعم، بشرط أن يستخدم تخطيط الأسلاك الخاص بك مجموعات مشتركة معزولة منفصلة. يدعم الهيكل الداخلي للتلامس توزيعًا متعدد الجهد متزامنًا حتى حدود عزل قوة العزل الكهربائي المحددة.

لماذا تشير الوثائق إلى نقاط التلامس على أنها "مرحل غير محمي" وكيف يؤثر ذلك على الهندسة؟

يشير هذا التحديد إلى أن الوحدة تفتقر إلى تحديد التيار الإلكتروني المدمج أو الصمامات الداخلية. يجب على مصممي النظام دمج صمامات سريعة الانصهار خارجية في رسوماتهم الحلقية لحماية المسارات من الدوائر القصيرة.

كيف يتغير حد درجة الحرارة المحيطة التشغيلية عندما تعمل الوحدة بأقصى سعة؟

تحافظ البطاقة على تصنيفها البالغ 60 درجة مئوية في ظل الظروف الحرارية الكاملة. ومع ذلك، يجب عليك حساب إجمالي حرارة الخزانة باستخدام صيغة تبديد الطاقة لمنع النقاط الساخنة داخل الرف.

ما هي بيئة البرامج المطلوبة لتكوين بطاقة سلسلة Premium هذه؟

يتم تكوين هذه الوحدة باستخدام برنامج Unity Pro أو حزم EcoStruxure Control Expert الأحدث. يتم تعيين معلمات الأجهزة بشكل أصلي ضمن شجرة أدوات تكوين الإدخال/الإخراج المنفصلة.
