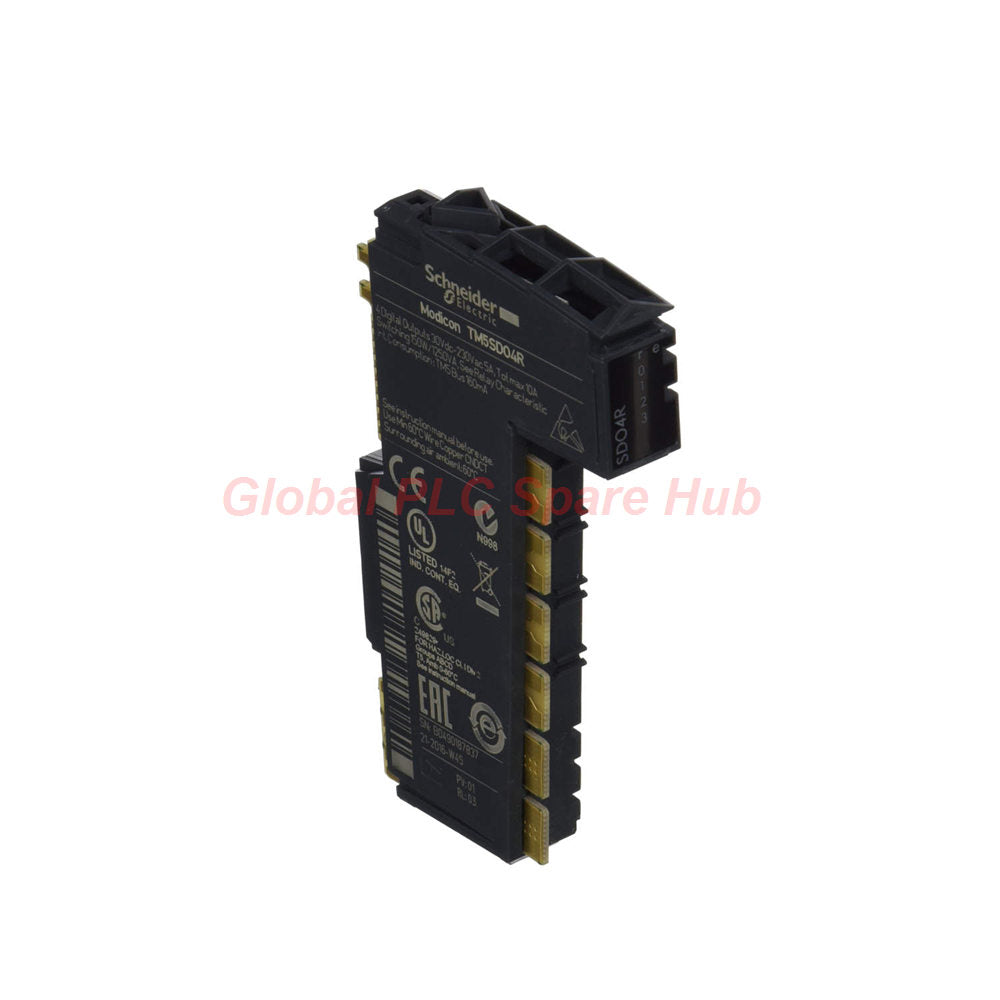

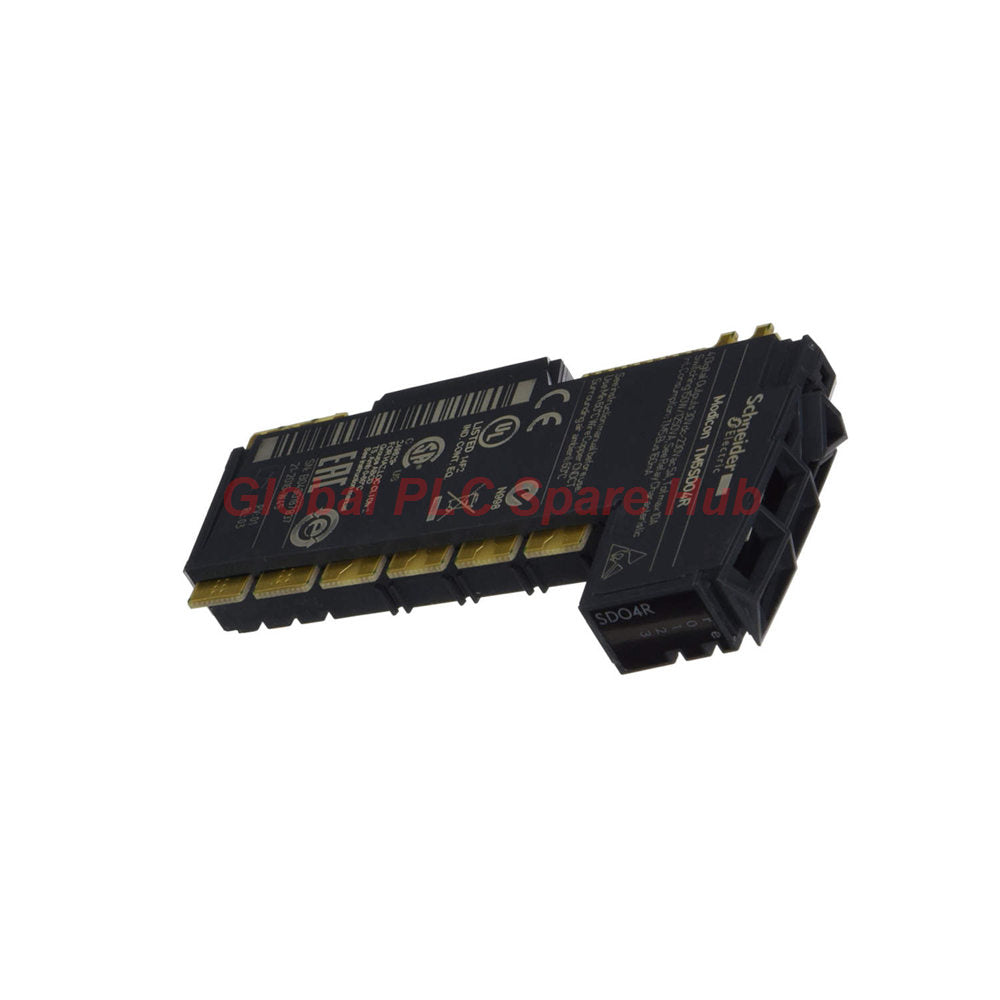

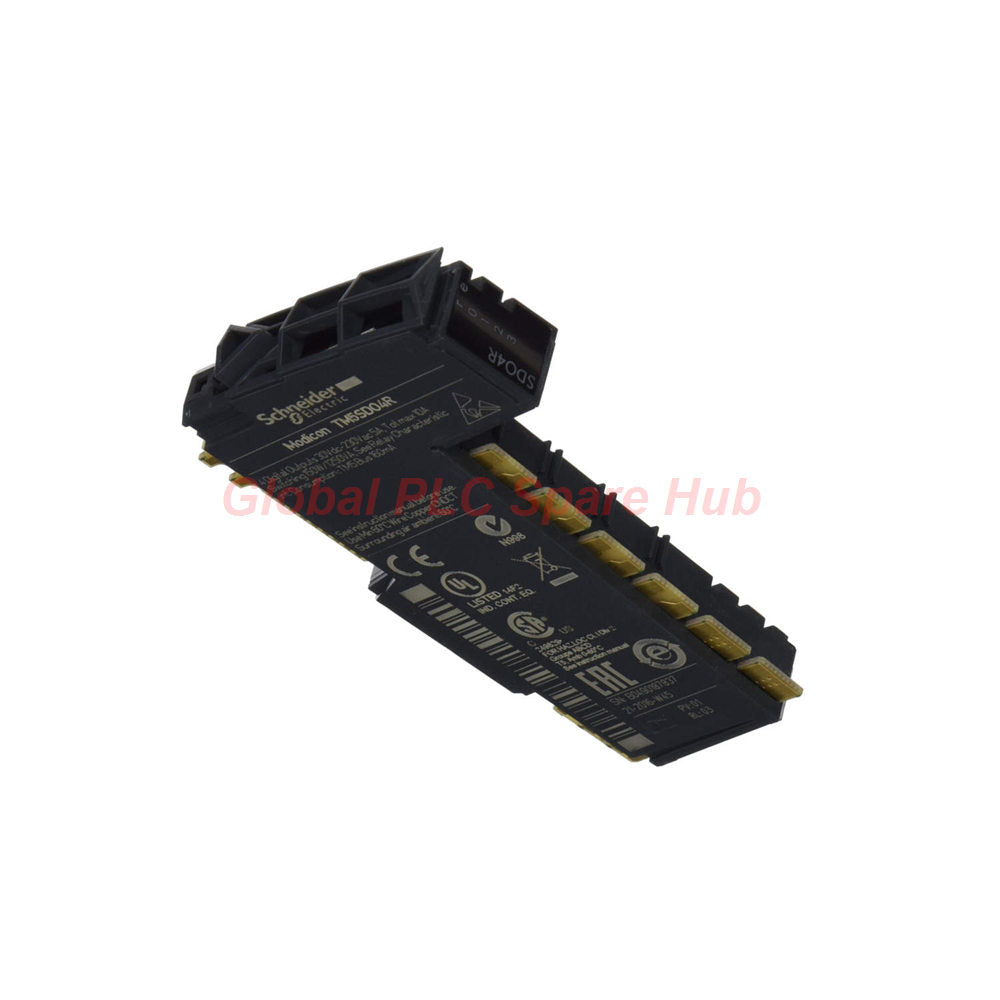

وحدة ريلاي TM5SDO4R موديکون TM5 شنايدر إلكتريك مخرج رقمي

نظرة عامة معمارية TM5SDO4R

وحدة TM5SDO4R هي وحدة إخراج مرحلات منفصلة عالية السعة تم تطويرها لنظام الإدخال/الإخراج الموزع Modicon TM5 IP20. تتميز هذه الوحدة المدمجة بأربع قنوات كهروميكانيكية معزولة، وتقدم قدرات تبديل فيزيائية قوية تصل إلى 5 أمبير لكل قناة. تعمل كحاجز مثالي بين المعدات الميدانية ذات التيار العالي وحافلة المنطق منخفضة الجهد. يدمج التصميم الهندسي حماية كاملة من عكس القطبية على روابط الحافلة الداخلية لحماية عمليات النظام. توفر هذه الأجهزة توافقًا متعدد الاستخدامات للتطبيقات، حيث تتعامل مع توزيعات التيار المتردد عالية الجهد وخطوط التيار المستمر منخفضة الجهد بكفاءة.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• رقم الموديل: TM5SDO4R
• سلسلة المنتجات: Modicon TM5
• نوع الوحدة: وحدة إخراج مرحلات منفصلة
• إجمالي المخارج الرقمية: 4 قنوات
• تهيئة التلامس: 4 تلامسات مفتوحة عادةً (4 NO)
• الجهد المقدر للتيار المتردد المبدل: 230 فولت تيار متردد (حدود الجهد المطلقة: 184 إلى 276 فولت تيار متردد)
• الجهد المقدر للتيار المستمر المبدل: 30 فولت تيار مستمر (حدود الجهد المطلقة: 24 إلى 36 فولت تيار مستمر)
• التيار المستمر الأقصى: 5 أمبير لكل قناة
• إجمالي التيار المبدل الأقصى: 10 أمبير إجمالي لكل رابط مشترك للمخرج
• زمن استجابة تبديل الإشارة: أقل من 10 مللي ثانية لكلا تغيري الحالة (0 إلى 1 و 1 إلى 0)
• تصنيف العزل الكهربائي: 500 فولت تيار متردد RMS عزل بين قناة الإدخال/الإخراج والحافلة الداخلية
• عزل القنوات البينية: لا يوجد حاجز عزل بين القنوات الفردية المتجاورة
• تبديد الطاقة على اللوحة: 2.3 وات أقصى انبعاث حراري في ظل ظروف التبديل القصوى
• استهلاك تيار الحافلة: 160 مللي أمبير مستمد من حافلة الطاقة 5 فولت تيار مستمر
• لون الغلاف المادي: غلاف بوليمر صناعي أسود
• الوزن الصافي للجهاز: 0.025 كجم

أداء العمر الافتراضي الميكانيكي والكهربائي

• أداء العمر الافتراضي الميكانيكي: 20,000,000 تسلسل تبديل ميكانيكي إجمالي
• العمر الافتراضي للتلامس الكهربائي: 500,000 عملية حمولة كاملة عند عتبات تبديل 5 أمبير

الحدود البيئية وتحمل الإجهاد

• درجة حرارة التشغيل في الوضع الأفقي: -10 إلى 55 درجة مئوية بدون تخفيض حراري
• الحد الأقصى في الوضع الأفقي: -10 إلى 60 درجة مئوية باستخدام منحنيات التخفيض المصنعية
• درجة حرارة التشغيل في الوضع الرأسي: -10 إلى 50 درجة مئوية كحد أقصى
• بيئة التخزين طويلة الأمد: -40 إلى 70 درجة مئوية نطاق محيط
• الرطوبة النسبية للتشغيل: 5% إلى 95% ظروف جوية غير مكثفة
• الارتفاع الهندسي التشغيلي: 0 إلى 2000 متر فوق مستوى سطح البحر
• ارتفاع تخزين الهيكل: 0 إلى 3000 متر حدود جوية ثابتة
• مستوى حماية الدخول: IP20 معتمد مطابق لمعيار IEC 61131-2
• مستوى التلوث الجوي: درجة التلوث 2 معتمدة لمعيار IEC 60664

ملف المرونة الكهرومغناطيسية والهيكلية

• حدود الاهتزاز الهيكلي: تسارع 1gn عند 8.4 إلى 150 هرتز / سعة 3.5 مم عند 5 إلى 8.4 هرتز
• مقاومة الصدمات الفيزيائية: صدمات ميكانيكية 15gn تستمر لمدة 11 مللي ثانية
• مرونة التفريغ الكهروستاتيكي: تفريغات تلامس 4 كيلو فولت / تفريغات هوائية 8 كيلو فولت (IEC 61000-4-2)
• مناعة الترددات الراديوية المشعة (تردد عالي): شدة مجال 1 فولت/متر عند طيف 2 إلى 2.7 جيجا هرتز (IEC 61000-4-3)
• مناعة الترددات الراديوية المشعة (نطاق قياسي): شدة مجال 10 فولت/متر عند طيف 80 إلى 2000 ميجا هرتز (IEC 61000-4-3)
• مرونة العابر الكهربائي السريع / الاندفاع: روابط إدخال/إخراج 1 كيلو فولت / مسارات محمية 1 كيلو فولت / بنية تحتية للطاقة 2 كيلو فولت (IEC 61000-4-4)
• مناعة موجة الاندفاع عالية الطاقة: مسارات وضع تفاضلي 0.5 كيلو فولت / مسارات وضع مشترك 1 كيلو فولت (IEC 61000-4-5)

تكامل النظام والمنصات المستهدفة

• دعم منصة التحكم في الحركة: معماريات نظام وحدة التحكم في الحركة PacDrive LMC
• عقدة توافق وحدة المعالجة المركزية المخصصة: تخطيطات محرك PacDrive LMC Pro 2
• عقدة توافق وحدة المعالجة المركزية المدمجة: أطر معالجة PacDrive LMC Eco
• عقدة توافق وحدة المعالجة المركزية عالية الأداء: منصات أتمتة PacDrive LMC Pro
• متطلبات قاعدة الحافلة: تتكامل مع قواعد شرائح TM5 المطابقة مع تركيب سكة DIN القياسية.

سيناريوهات التطبيق

• واجهة مباشرة لملفات الحث التجريبية، وملامسات الخط الرئيسي، وملفات اللولب الصناعية عالية الأمبير.
• دوائر تبديل إمداد الطاقة لمؤشرات نظام التحكم الموزع وأجهزة الإنذار الصوتية.
• لوحات تحكم الحركة المنسقة متعددة المحاور التي تتعامل مع أقفال الأمان الكهروميكانيكية الثقيلة.
• شبكات آلات التعبئة والتغليف اللامركزية التي تتطلب واجهات مرحلات قوية خارج اللوحة الرئيسية.
• خطوط نقل مناولة المواد التي تتطلب تبديلًا موثوقًا للمشغلات الآلية للتيار المتردد المحلية.

قدرات التشخيص وسلامة النظام

• حماية عكس القطبية: آليات أجهزة مدمجة تحمي توجيه المنطق الداخلي من توصيل الطاقة غير الصحيح.
• تشخيص اتصال الحافلة: تكتشف وحدة التحكم الرئيسية العلوية علامات خطأ الشريحة الداخلية عندما يفشل نقل البيانات.
• مجموعة مصابيح LED على اللوحة: مؤشرات عالية الوضوح تعرض حالة الإخراج المادي الواضحة للتحقق السريع من مسار الإشارة.

سجل الامتثال والمعايير

• الامتثال لتوجيهات المجموعة الأوروبية CE
• تقييم السلامة لمعدات التحكم الصناعي UL 508
• تقييم السلامة لأنظمة التحكم الصناعي CSA C22.2 رقم 142
• شهادة عمليات المواقع الخطرة CSA C22.2 رقم 213 الفئة الأولى القسم 2
• المتطلبات العامة لوحدات التحكم القابلة للبرمجة IEC 61131-2
• مصفوفة الامتثال للانبعاثات الكهرومغناطيسية CISPR 11 / اضطرابات الترددات الراديوية الموصلة IEC 61000-4-6
• علامات تنظيمية دولية: مدرجة cULus، GOST-R، C-Tick

مكونات التعبئة والتغليف

• وحدة شريحة مرحل منفصلة جديدة Schneider Electric TM5SDO4R
• ورقة وثائق مرجعية مطبوعة من المصنع
• تغطية ضمان شاملة لمدة 12 شهرًا ضد عيوب المواد

لوجستيات الشحن

• توزيع البريد السريع: نقل سريع من الباب إلى الباب عبر FedEx و UPS و DHL.
• الجدول الزمني للإرسال: تنتهي إجراءات الإرسال في جميع أنحاء العالم في غضون 24 إلى 48 ساعة من التحقق من الطلب.

رؤية Global PLC Spare HUB

وحدة TM5SDO4R هي حل متميز وموفر للمساحة مصمم لتضاريس الأتمتة اللامركزية الكثيفة. بينما تحد وحدات الإخراج الإلكترونية القياسية من عتبات التيار الدنيا، تقدم هذه الشريحة الكهروميكانيكية قدرة تبديل كبيرة تبلغ 5 أمبير عبر الأطراف الفردية. هذا يلغي التكلفة والمساحة المطلوبة للمرحلات الخارجية المتداخلة في لوحات التحكم المزدحمة. يجب على مصممي النظام ملاحظة أن هذه الشريحة تفتقر إلى دوائر حماية من الدائرة القصيرة أو الحمل الزائد على اللوحة. لمنع لحام التلامس تحت الأحمال الحثية القصوى، يجب عليك تنفيذ قواطع دوائر خارجية أو شبكات صهر عالية السرعة في رسومات لوحة التحكم الخاصة بك.

مصفوفة اختيار المشتريات

• اختر هذه الوحدة عندما تحتاج إلى تبديل عالي السعة للتيار دون الترقية إلى تنسيقات هيكلية قياسية ضخمة.
• ضع في اعتبارك وضع التركيب الأفقي مقابل الرأسي حيث يؤدي التركيب الرأسي إلى خفض الحد الحراري الأقصى إلى 50 درجة مئوية.
• اجمع هذه الوحدة مع مكونات TM5 الرقمية والتناظرية القياسية لتشكيل تخطيط موحد ومخصص لمخارج الإدخال/الإخراج.
• تحقق من إجمالي استهلاك الطاقة على حافلة TM5 بجهد 5 فولت تيار مستمر قبل التثبيت للتأكد من أن وحدة توزيع الطاقة لديك لديها مساحة كافية للتيار.

الأسئلة الشائعة

ماذا يحدث إذا تجاوز الحد الأقصى للتيار عبر مخرج مشترك 10 أمبير؟

يؤدي تجاوز الحد الإجمالي 10 أمبير عبر الطرف المشترك إلى ارتفاع درجة حرارة التتبع الداخلي وتعب المواد. يمكن أن يؤدي ذلك إلى تلف دائم للوحة وفشل كارثي للأجهزة قبل أن تتمكن الصمامات من الفصل.

هل يمكنني تركيب هذه الوحدة في بيئة معرضة لظروف التجمد المستمرة؟

لا. تبدأ نافذة درجة حرارة التشغيل بدقة عند -10 درجات مئوية. قد يؤدي تشغيل الوحدة دون هذا الحد إلى تجميد آليات المرحل الداخلية، مما يتسبب في تأخيرات تبديل شديدة أو فشل كامل.

لماذا يُنصح صراحةً بحماية خارجية من الاندفاع لهذه الشريحة المرحلية؟

تفتقر الوحدة إلى قمع الجهد العابر على اللوحة. عند تشغيل عناصر حثية للغاية، فإن قوس EMF العكسي سيؤدي إلى تأكسد التلامسات الداخلية، مما يقلل بسرعة العمر الافتراضي الكهربائي إلى ما دون تصنيف 500,000 دورة.

هل من الممكن تبديل هذه الوحدة من قاعدة سكة DIN أثناء تشغيل النظام النشط؟

يعتمد التبديل السريع على تكوين قاعدة حافلة Modicon TM5 المحددة لديك. بينما يدعم التصميم الميكانيكي الإزالة بالانزلاق، يجب عليك التحقق من أن برنامج وحدة التحكم لديك قد تم تكوينه للتعامل مع التبديل السريع دون التسبب في توقف غير متوقع للنظام.

هل تدعم هذه الوحدة تعديل نبضات عالية التردد للتحكم في الصمام التناسبي؟

لا. تقتصر المرحلات الكهروميكانيكية على زمن استجابة دورة ميكانيكية مجمعة تبلغ 20 مللي ثانية. سيؤدي النبض عالي التردد إلى تآكل سريع للتلامسات وفشل مبكر للمكونات. للتعديلات سريعة الدوران، اختر مخارج الحالة الصلبة القائمة على الترانزستور.
