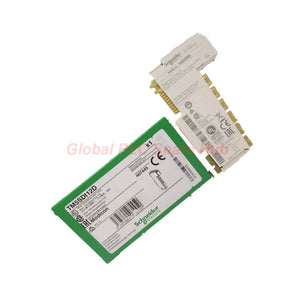

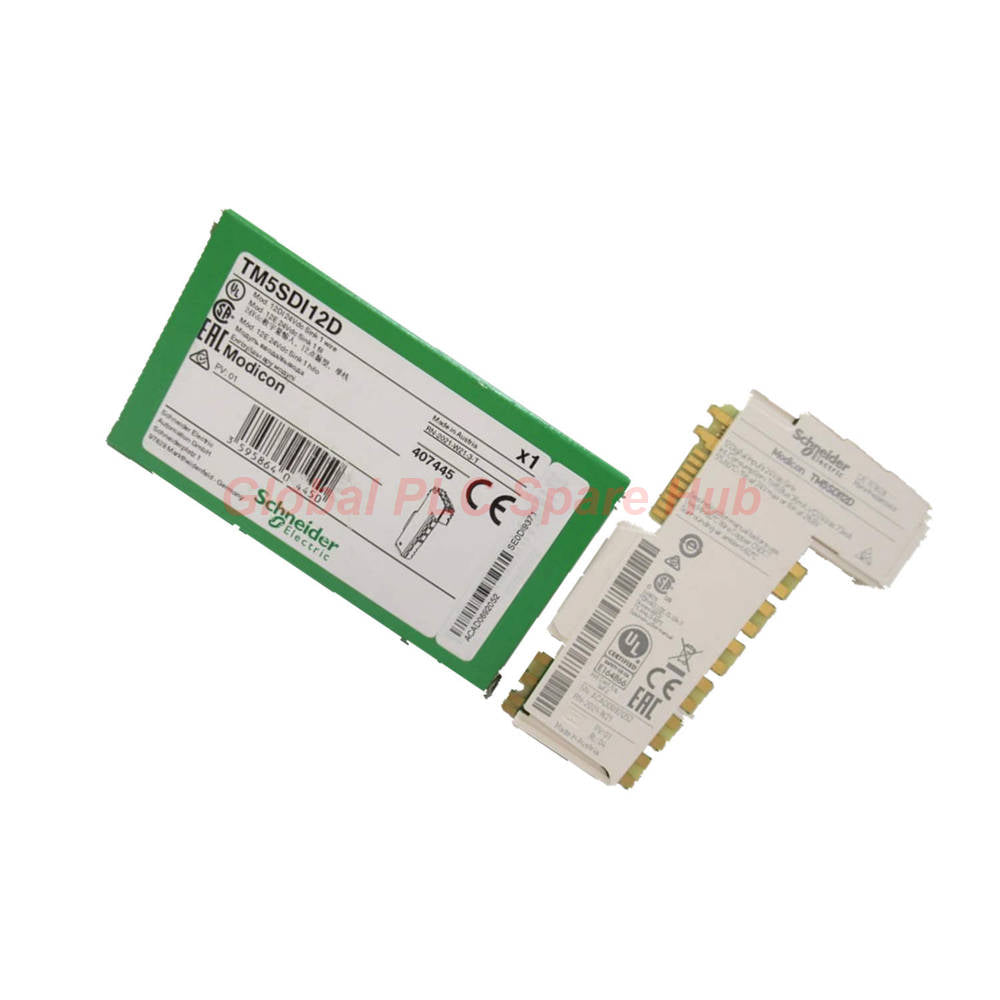

TM5SDI12D شنايدر إلكتريك موديكون TM5 وحدة رقمية ذات 12 مدخلًا

نظرة عامة على المنتج

يمثل TM5SDI12D من شنايدر إلكتريك حلاً رقميًا عالي الكثافة لاكتساب البيانات ضمن نظام الإدخال/الإخراج Modicon TM5. تم تصميم TM5SDI12D للاستشعار الدقيق، حيث يحول إشارات 24 فولت تيار مستمر على مستوى المجال إلى بيانات منطقية مستقرة لوحدات التحكم في الحركة والمنطق عالية الأداء. يقلل مخطط التوصيل المدمج أحادي السلك بشكل كبير من تعقيد أسلاك اللوحة مع الحفاظ على معايير العزل الصناعية الصارمة.

المواصفات الهندسية

• النموذج: TM5SDI12D
• السلسلة: Modicon TM5
• عدد المدخلات: 12 قناة (Sink Logic)
• نطاق الجهد: 20.4 إلى 28.8 فولت تيار مستمر
• عتبات التحويل: الحالة 0: <= 5 فولت؛ الحالة 1: >= 15 فولت
• تصفية الإشارة: قابلة للضبط (برنامج 25 مللي ثانية / جهاز 100 مللي ثانية)
• استهلاك الناقل: 36 مللي أمبير (5 فولت تيار مستمر)؛ 73 مللي أمبير (24 فولت تيار مستمر عند الحمل الكامل)
• التقييم البيئي: IP20، يعمل حتى 60 درجة مئوية مع تقليل التصنيف
• العزل: 500 فولت RMS بين القنوات والناقل

قدرات التشخيص والتشغيل

يدمج TM5SDI12D ملاحظات تشخيصية متقدمة عبر مصفوفة LED مدمجة. يراقب مؤشر LED مخصص باللون الأحمر/الأخضر صحة سكة الطاقة، بينما توفر 12 مؤشرًا أخضر فرديًا تحققًا فوريًا ومنطقيًا لكل قناة. يقلل هذا النظام التشخيصي البصري بشكل كبير من وقت التوقف عن العمل لاستكشاف الأخطاء وإصلاحها أثناء مراحل التشغيل أو تحديد الأعطال.

نطاق التطبيق وتكامل النظام

تم تصميم TM5SDI12D لأتمتة المهام الحرجة، وهو متوافق مع:

• PacDrive LMC: وحدات التحكم في الحركة Eco وPro وPro 2.
• وحدات التحكم المنطقية: سلسلة Modicon M258 و LMC058.
• حالات الاستخدام: توصيل حساسات عالية السرعة، ومراقبة مفتاح التقارب، والتحكم المعقد في الآلات الموزعة حيث تكون كفاءة التوصيل أحادي السلك ذات أهمية قصوى.

اللوجستيات وضمان الجودة

• الشحن: لوجستيات عالمية سريعة عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: إرسال سريع في غضون 24-48 ساعة.
• الضمان: ضمان جودة لمدة 12 شهرًا رائد في الصناعة على جميع الوحدات.

رؤية Global PLC Spare HUB

يتميز TM5SDI12D بمتانته الكهربائية، وخاصة مقاومته للاضطرابات الكهرومغناطيسية (سلسلة IEC 61000-4). نلاحظ أنه الخيار المفضل للمهندسين الذين يقومون ببناء هياكل حركة متعددة المحاور عالية الكثافة حيث تكون سلامة الإشارة ومساحة الخزانة هي المحركات الرئيسية للتصميم.

الأسئلة المتداولة

كيف يجب أن أتحكم في تصفية الإدخال القابلة للتكوين لتجنب التحفيز الخاطئ؟
في البيئات ذات التداخل الكهرومغناطيسي العالي، استخدم المرشح المادي (100 مللي ثانية) لتجاهل الارتفاعات العابرة؛ لتطبيقات المستشعرات عالية السرعة، استخدم المرشح القابل للتكوين بالبرنامج (25 مللي ثانية) لزيادة الاستجابة.

هل يمكن استخدام TM5SDI12D في التطبيقات التي تتطلب مدخلات مصنفة للسلامة؟
تم تصميم هذه الوحدة لاكتساب المنطق القياسي؛ إنها ليست وحدة مصنفة للسلامة. يرجى إقرانها بوحدات الإدخال/الإخراج المخصصة للسلامة لوظائف السلامة المصنفة SIL.

ما هي الميزة الرئيسية لتصميم التوصيل أحادي السلك؟
يقلل تخطيط التوصيل أحادي السلك من إجهاد الأسلاك وكثافة الكابلات داخل ناقل Modicon TM5، مما يسمح بتصميمات آلات أكثر إحكامًا دون التضحية بعدد القنوات.

لماذا تعرض الوحدة مؤشر LED أحمر للطاقة؟
يشير مؤشر LED الأحمر عادةً إلى انخفاض الجهد أو خطأ في مصدر الطاقة على سكة المجال 24 فولت. تحقق من توزيع الطاقة لديك وتأكد من أن الجهد ضمن المواصفات 20.4 فولت-28.8 فولت.

دليل الاختيار: ما الذي يجب أن آخذه في الاعتبار عند توصيل وحدات TM5SDI12D متعددة بشكل تسلسلي؟
احسب إجمالي استهلاك التيار عند ناقل 5 فولت لمنع التحميل الزائد للقطاع. تأكد من أن ميزانية الطاقة الإجمالية لنظامك تأخذ في الاعتبار سحب 36 مللي أمبير لكل وحدة بالإضافة إلى احتياجات وحدة التحكم الأساسية الخاصة بك.
