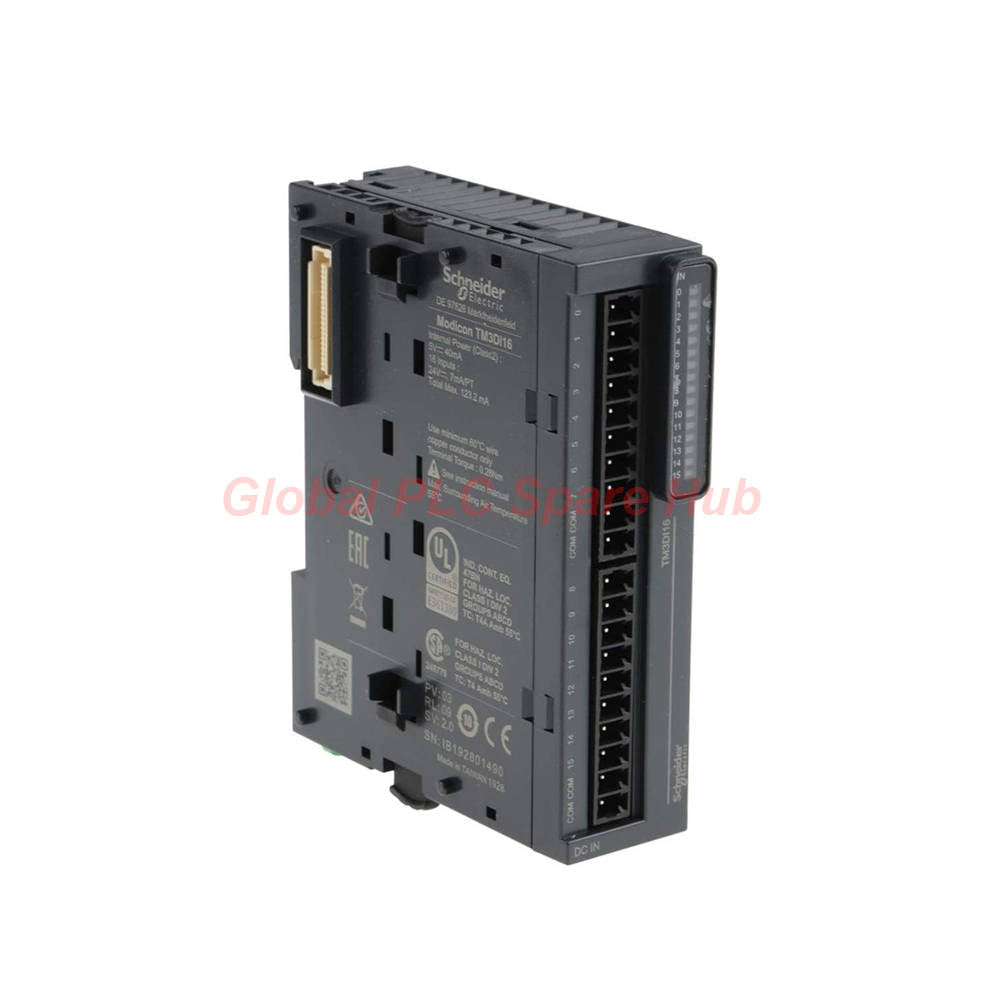

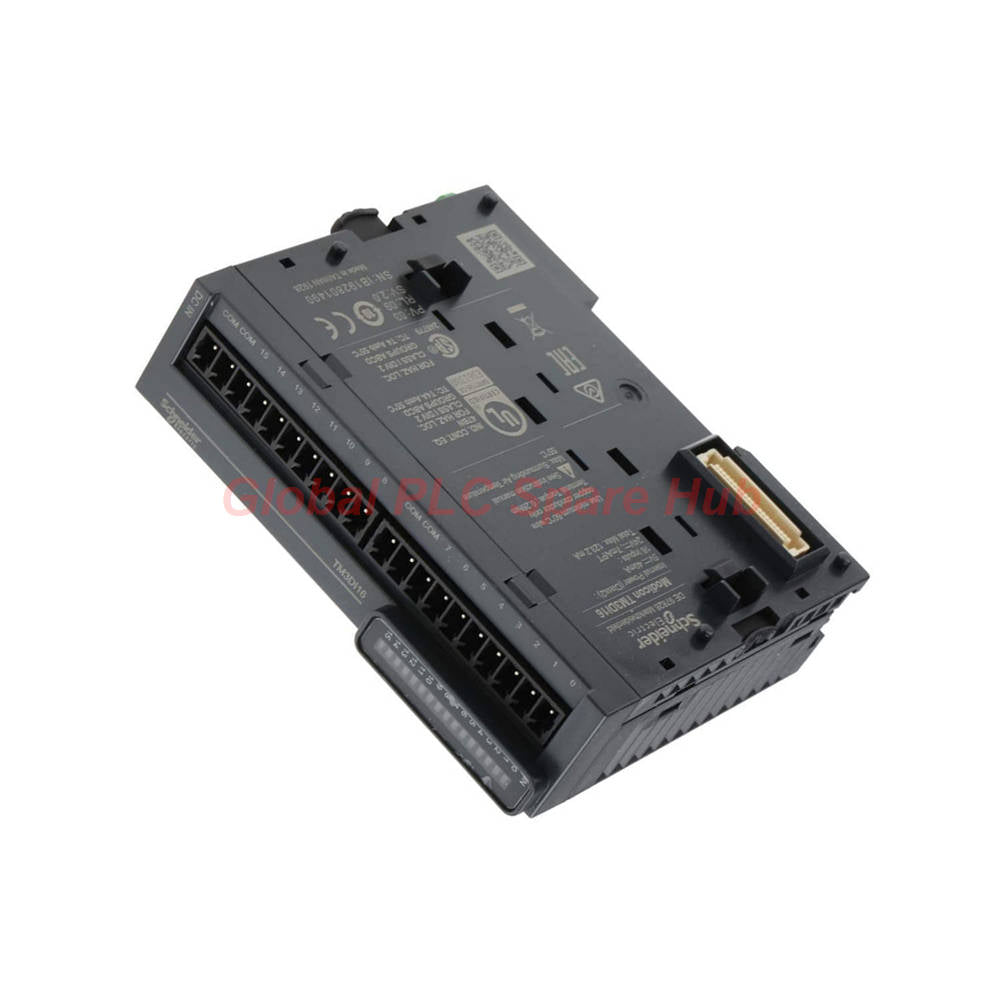

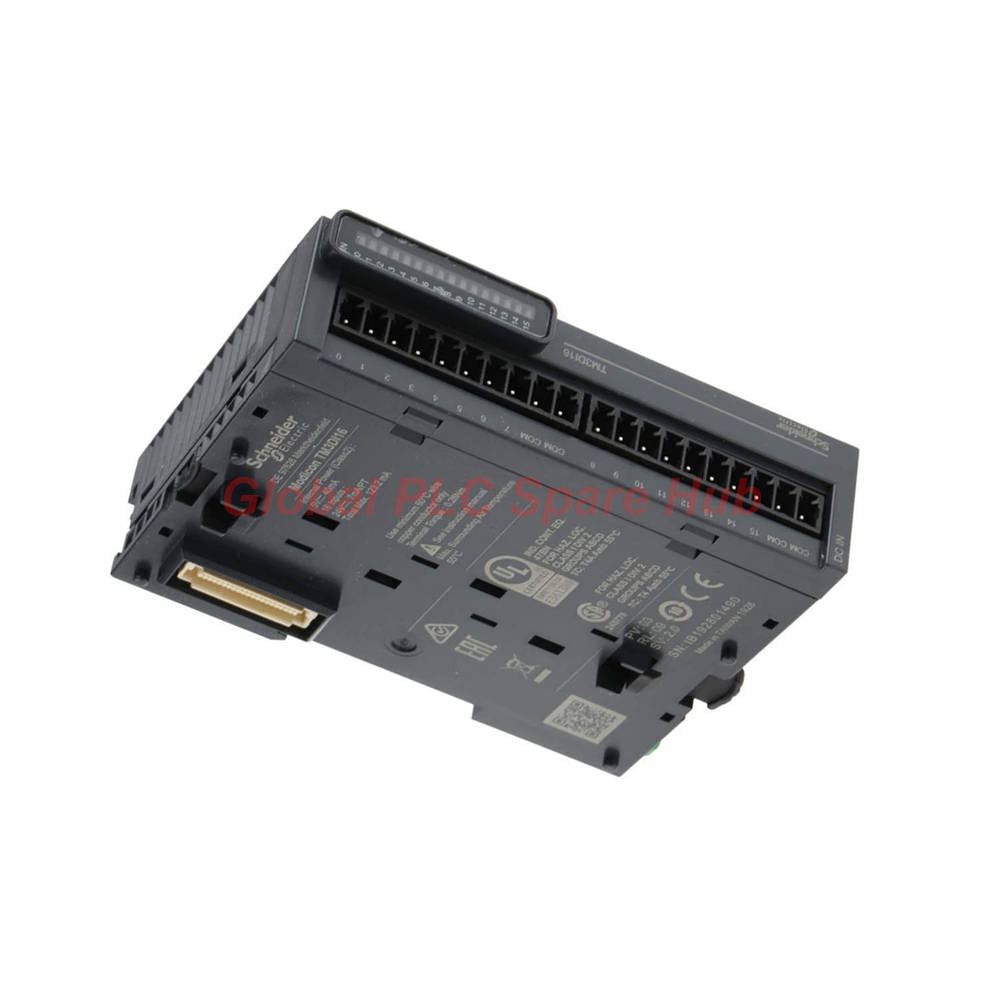

TM3DI16 شنايدر إلكتريك وحدة Modicon TM3 الرقمية 16 مدخلاً 24VDC

نظرة عامة على النظام

وحدة TM3DI16 من شنايدر إلكتريك هي وحدة إدخال منفصلة عالية الكثافة مصممة خصيصًا لنظام Modicon TM3 البيئي. تم تصميم TM3DI16 وفقًا لمعايير IEC 61131-2 Type 3، وتوفر 16 مدخلًا متعدد الاستخدامات يدعم منطق "sink" و "source" (موجب/سالب) على حد سواء. تعمل هذه المرونة على تبسيط توحيد الأجهزة عبر بنيات التحكم الآلي المتنوعة، مما يضمن اتصالاً سلسًا لمهام الاستشعار الصناعية المعقدة.

مقاييس الأداء الفني

• الموديل: TM3DI16
• السلسلة: Modicon TM3
• كثافة الإدخال: 16 مدخلًا منفصلًا (24 فولت تيار مستمر)
• توافق المنطق: "Sink" أو "Source" (قابل للتكوين)
• مقاومة الإدخال: 3.4 كيلو أوم
• توقيت الإشارة: 4 مللي ثانية للتشغيل / 4 مللي ثانية للإيقاف
• عتبات الجهد: الحالة 0: 0-5 فولت | الحالة 1: 15-28.8 فولت
• استهلاك الناقل: 40 مللي أمبير عند 5 فولت (حالة التشغيل)
• الواجهة الفيزيائية: كتلة طرفية لولبية قابلة للإزالة بمسافة 3.81 ملم

ذكاء التشخيص والمراقبة

يتم تحقيق الشفافية التشغيلية من خلال مؤشرات حالة LED خضراء عالية الوضوح مخصصة لكل قناة من القنوات الـ 16. تسمح هذه التشخيصات المحلية لفرق الصيانة بالتحقق من وجود إشارة الإدخال في الوقت الفعلي دون الحاجة إلى أجهزة قياس ثانوية. يتضمن التصميم المتين لهذه الوحدة مناعة كهرومغناطيسية واسعة، مما يحمي النظام من تداخلات الترددات اللاسلكية عالية التردد والتفريغ الكهروستاتيكي، مما يضمن سلامة الإشارة في البيئات الكهربائية القاسية.

التوافق الميداني وسيناريوهات التطبيق

تم تحسين TM3DI16 بشكل خاص للتكامل مع:

• سلسلة وحدات التحكم: وحدات التحكم المنطقية Modicon M221 و M241 و M251.
• البيئة: مناسبة للتركيب في اللوحات أو على قضبان DIN في أنظمة التصنيع والتعبئة ومناولة المواد.
• الاستخدام: مثالية للربط مع مفاتيح الحد والأزرار الضاغطة وأجهزة استشعار التقارب في إعدادات التشغيل الآلي المعيارية.

اللوجستيات وضمان الجودة

• الشحن: لوجستيات عالمية سريعة عبر FedEx و UPS و DHL.
• الإرسال: معالجة سريعة للطلبات خلال 24-48 ساعة.
• الضمان: ضمان جودة لمدة 12 شهرًا رائد في الصناعة على جميع الوحدات.

رؤية Global PLC Spare HUB

يمثل TM3DI16 "سكين الجيش السويسري" ضمن مجموعة Modicon TM3. من خلال توفير منطق "sink" و "source" في وحدة واحدة مدمجة، فإنه يقلل بشكل كبير من إدارة وحدات SKU للمتكاملين. يعتبر وقت الاستجابة البالغ 4 مللي ثانية هو "النقطة المثلى" لمعظم مدخلات/مخرجات الآلات القياسية، مما يوازن بين مناعة الضوضاء وسرعة التشغيل.

الأسئلة الشائعة

ما هي أقصى مسافة للكابل الموصى بها لهذه الوحدة؟
تدعم الوحدة كابلات غير محمية بطول يصل إلى 50 مترًا للمدخلات الرقمية القياسية، شريطة أن تكون البيئة ضمن حدود التوافق الكهرومغناطيسي المحددة.

هل يمكنني دمج أجهزة "sink" و "source" في نفس الوحدة؟
بينما تدعم الوحدة كلا نوعي المنطق، يجب أن يكون تكوين الأسلاك متسقًا مع تخطيط الأسلاك المشترك لمجموعة المدخلات المحددة؛ يرجى الرجوع إلى مخطط الأسلاك لتحديد نقاط الاتصال المشتركة.

لماذا يجب أن أختار TM3DI16 بدلاً من خيارات الإدخال/الإخراج الأخرى؟
الميزة الأساسية هي توافقها السلس مع سلسلة Modicon M2xx وتوافقها مع مدخلات من النوع 3، مما يضمن التوافق مع مجموعة واسعة من أجهزة الاستشعار الحديثة بجهد 24 فولت.

كيف يجب أن أتعامل مع الوحدة لمنع التلف الكهروستاتيكي؟
تأكد من التعامل مع الوحدة من حوافها وأنك مؤرض عند تركيب أو إزالة الكتلة الطرفية للحفاظ على الامتثال لمعايير EN/IEC 61000-4-2.

دليل الاختيار: ما هو الخطأ الأكثر شيوعًا عند توصيل هذه المدخلات؟
المشكلة الأكثر تكرارًا هي الاتصال غير الصحيح للنقطة المشتركة. تحقق دائمًا مما إذا كانت أجهزة الاستشعار الخاصة بك تتطلب اتصالاً مشتركًا موجبًا أو سالبًا قبل إنهاء توصيلات الطرفيات لتجنب انعكاس المنطق أو فشل الإشارة.
